Allegro丨17.4 出gerber资料流程

1. Artwork 光绘叠层设置

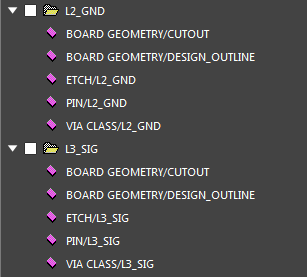

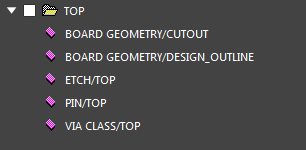

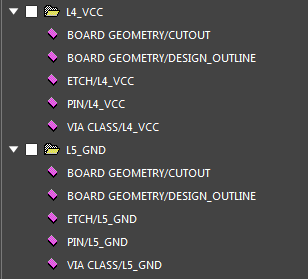

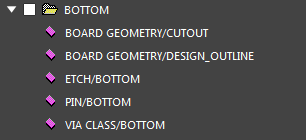

• 以6层板为例，叠层为 “T G S V G B” ，菜单栏选择“Manufacture -- Artwork...”，6个电气层调用参数：





---

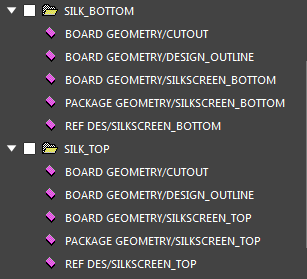

• 丝印层：


---

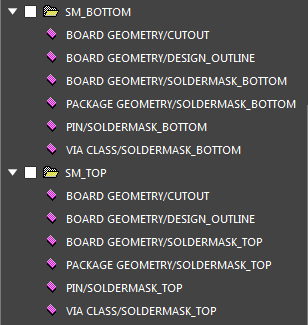

• 阻焊层：


---

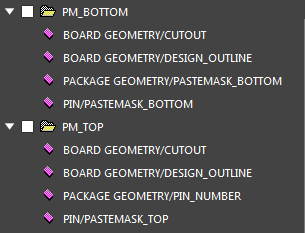

• 助焊层（钢网）：


---

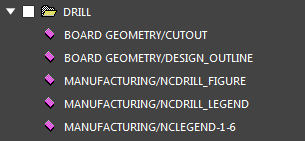

• 钻孔层（钻孔符号）：


• 注意：“MANUFACTURING/NCLEGEND-1-6”需要放置钻孔表后才能调用

---

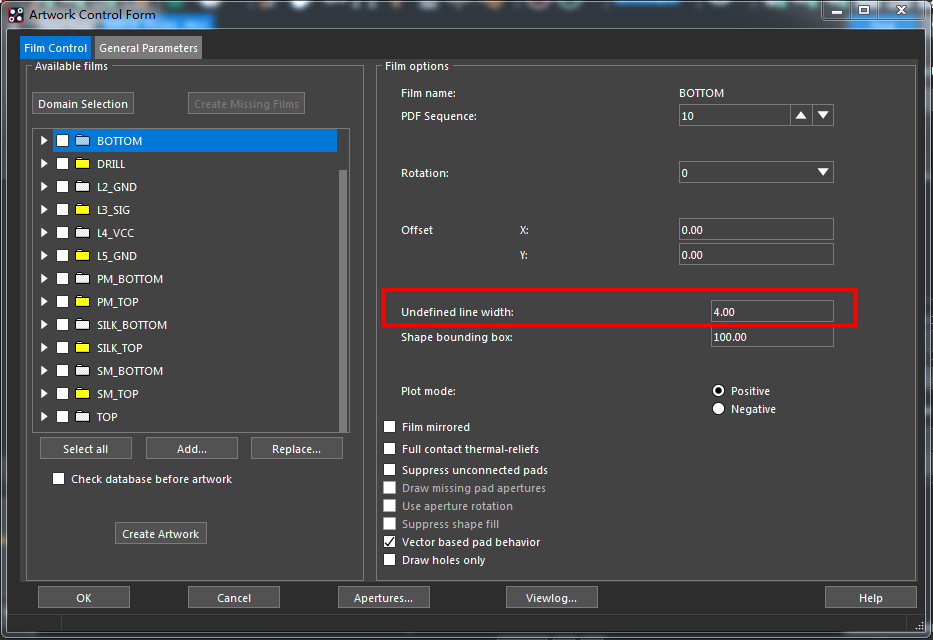

• 所有叠层需要设置“未定义线宽”值，如4mil（与当前PCB最小走线相同即可）。


---

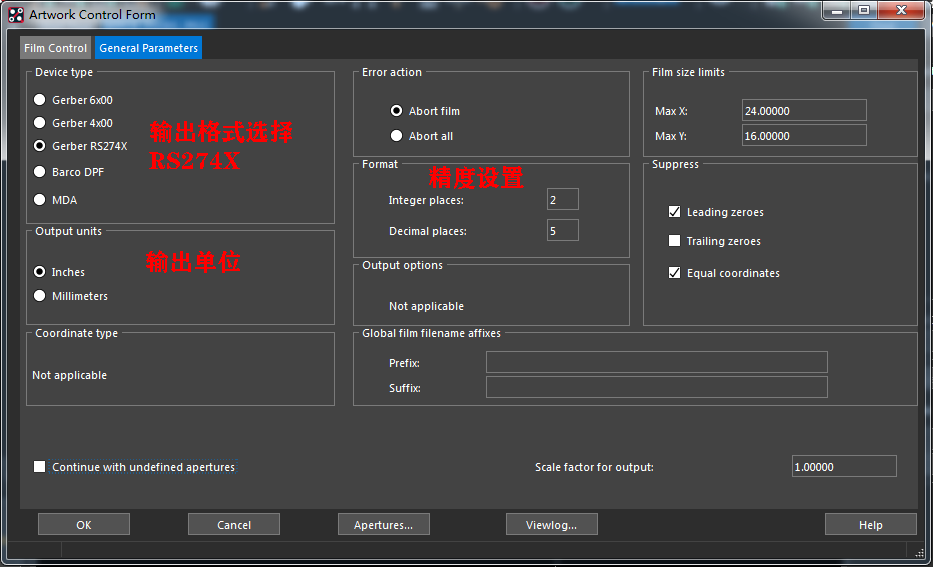

2. Artwork/General Parameters 设置

---

3. 添加钻孔表

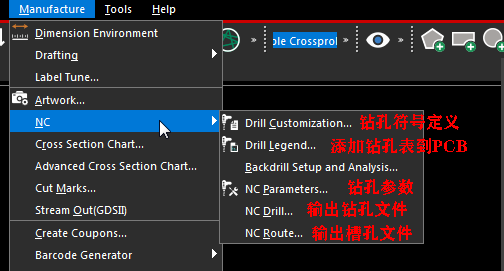

• 菜单介绍

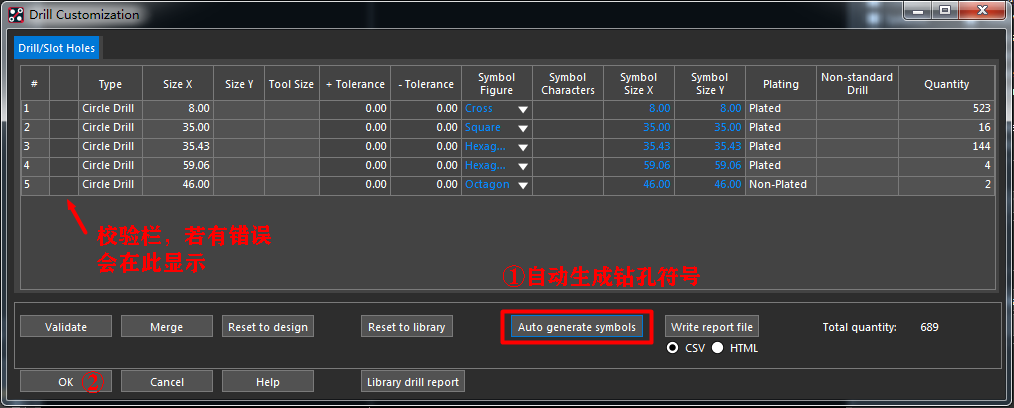

3.1 打开“Drill Customization”窗口 > 设置钻孔符号

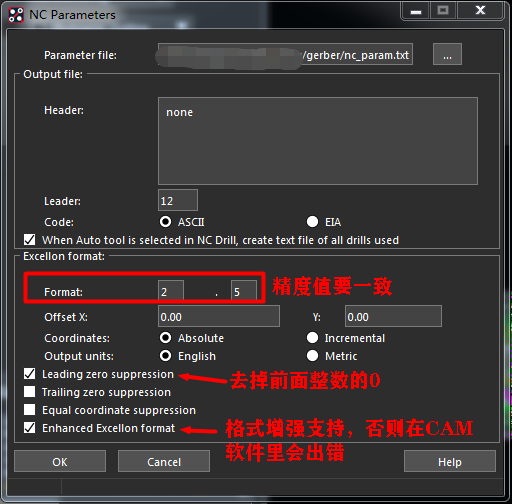

3.2 打开“NC Parameters”窗口 > 设置钻孔参数

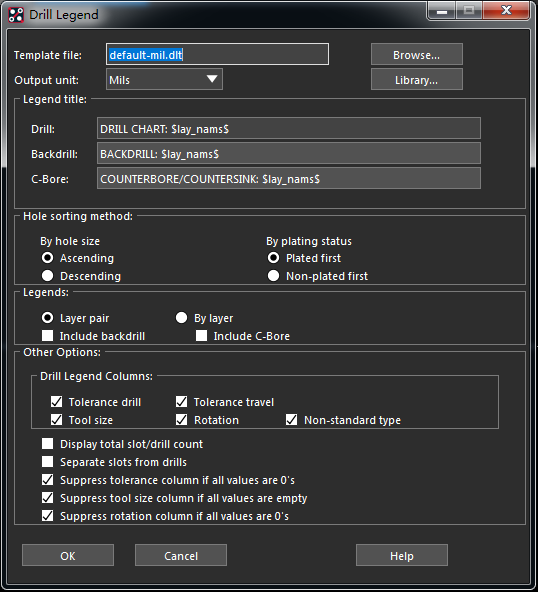

3.3 打开“Drill legend”窗口 > 添加钻孔表到PCB

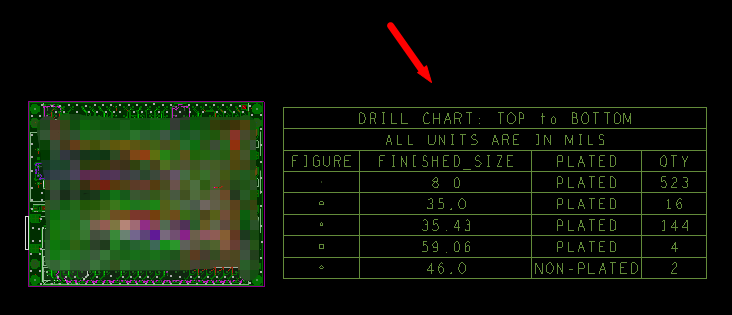

3.4 点击“OK”后，放置在PCB旁即可

3.5 菜单栏选择“Manufacture -- Artwork...”，将钻孔层的“MANUFACTURING/NCLEGEND-1-6”参数调用进来

---

4. 出gerber前的检查与设置

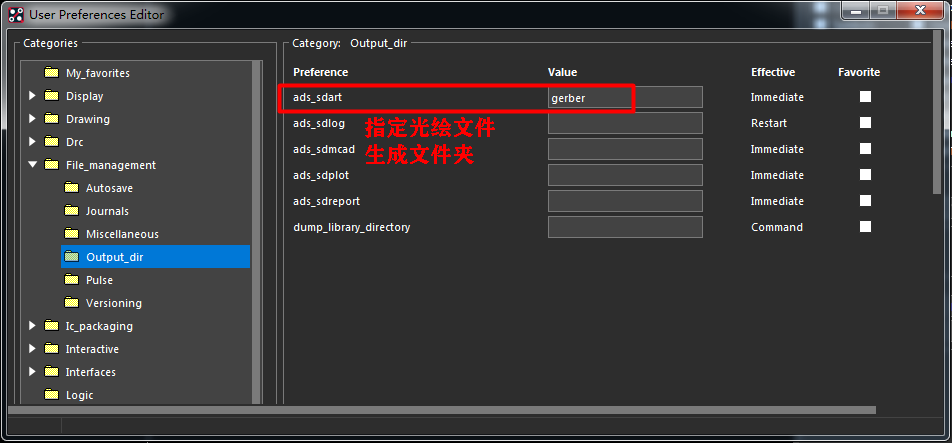

4.1 设置光绘文件自动生成文件夹，否则会在当前文件目录下生成一堆文件，无法区分

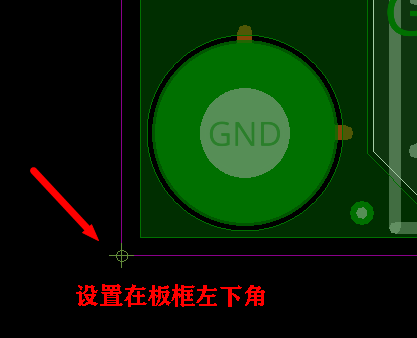

4.2 将原点坐标打开并设置在PCB的左下角

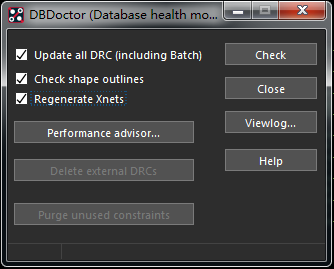

4.3 菜单栏选择“Tools -- Database Check...”，全勾选检查数据库是否有错误

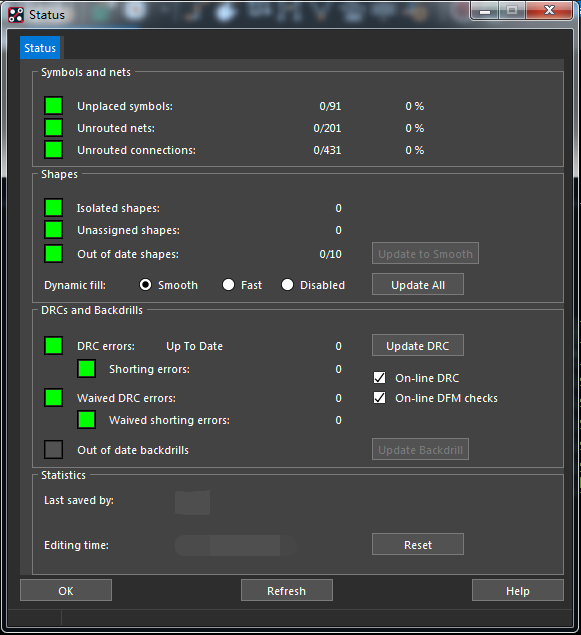

4.4 菜单栏选择“Display -- Status...”，再次检查PCB是否有错误

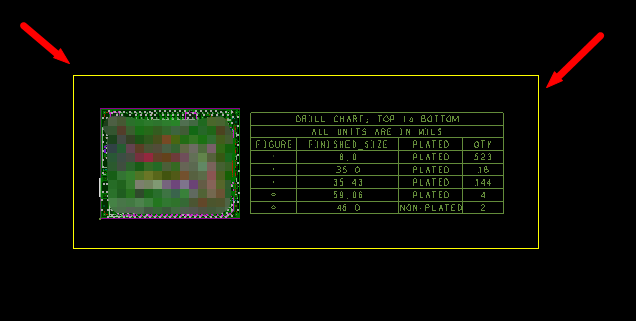

4.5 菜单栏选择“Setup -- Areas -- Photoplot Outline...”，绘制光绘框，防止导出 gerber 时格式出错。将需要出 gerber 的部分框起来，就不会导出框以外的东西。

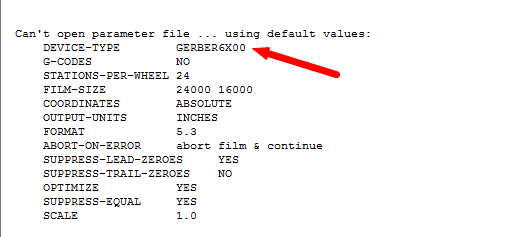

• 导出 gerber 时的错误格式提示：

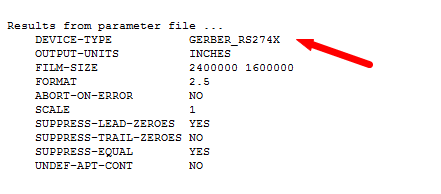

• 正确提示：


• 导出格式出错时，重新绘制一遍光绘框，检查并重新选择一下步骤二的输出格式“RS274X”

---

5. 输出 gerber 资料

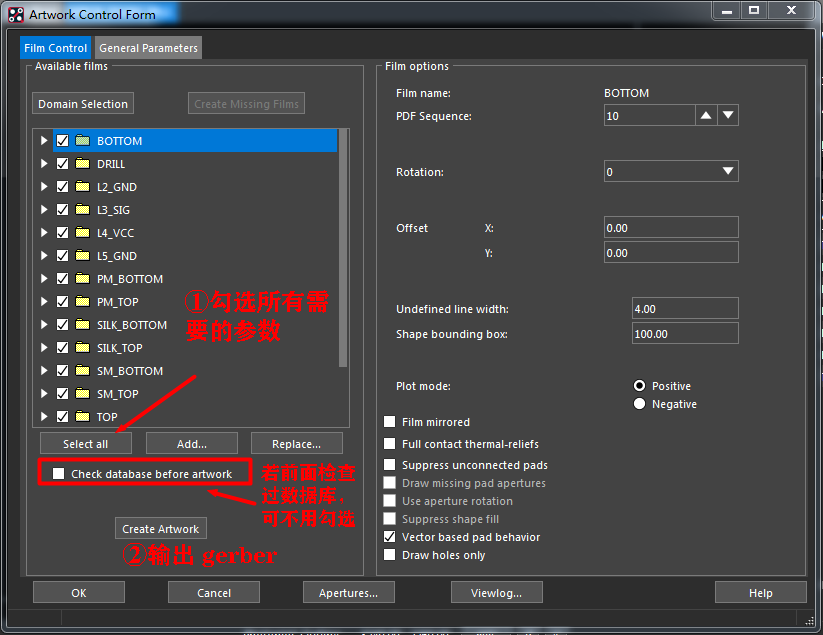

• 菜单栏选择“Manufacture -- Artwork...”


• 在 gerber 文件夹生成如下文件


---

6. 输出钻孔文件

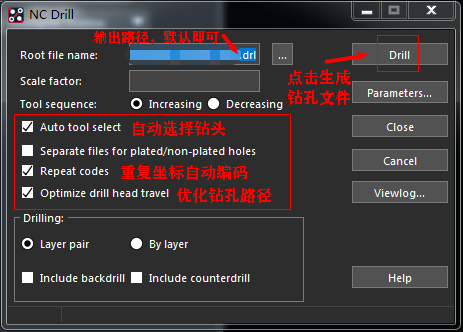

• 菜单栏选择“Manufacture -- NC -- NC Drill...”


• 输出前建议再点击“Parameters...”，检查下钻孔参数是否设置好

• 在 gerber 文件夹生成如下文件


---

7. 输出槽孔文件

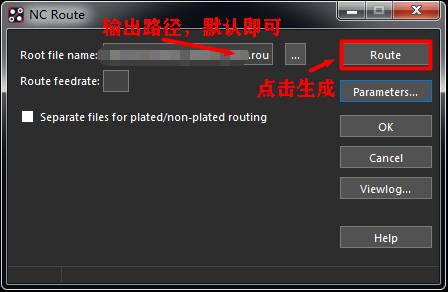

• 若PCB中有椭圆形/矩形/异形的通孔或挖空区，则需要再出一个槽孔文件，菜单栏选择“Manufacture -- NC -- NC Route...”


• 输出前建议再点击“Parameters...”，检查下钻孔参数是否设置好

• 在 gerber 文件夹生成如下文件
