Allegro丨17.4 导入板框

（1）打开 File - Import - DXF...

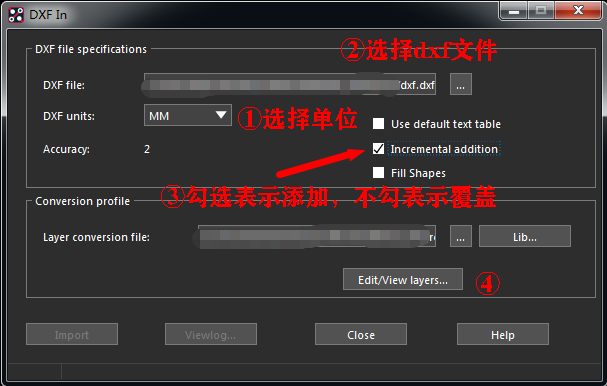

（2）弹出“DXF In”对话框后，按如下设置

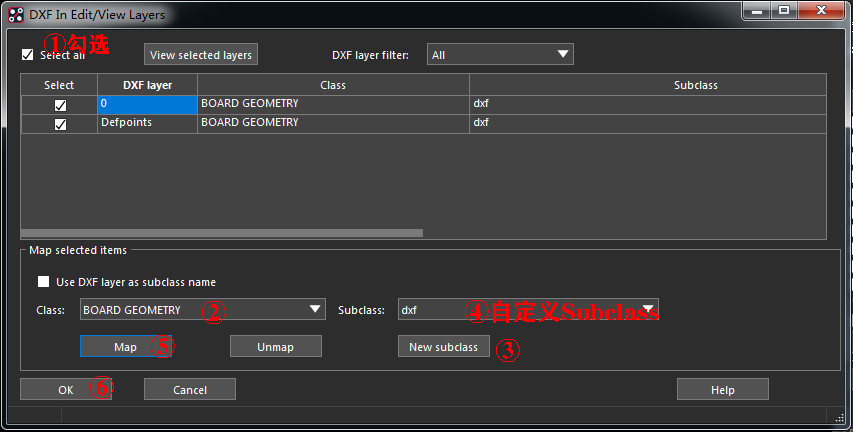

（3）点击 Edit/View layers... 后，按如下设置

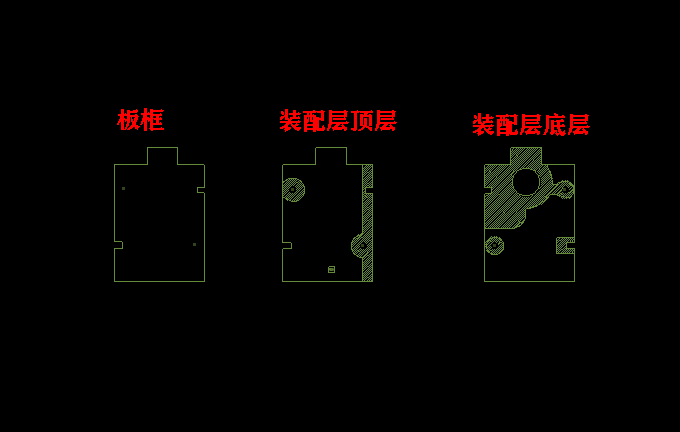

（4）点击 OK 后返回 “DXF In” 对话框，再点击 Import 导入，如下图

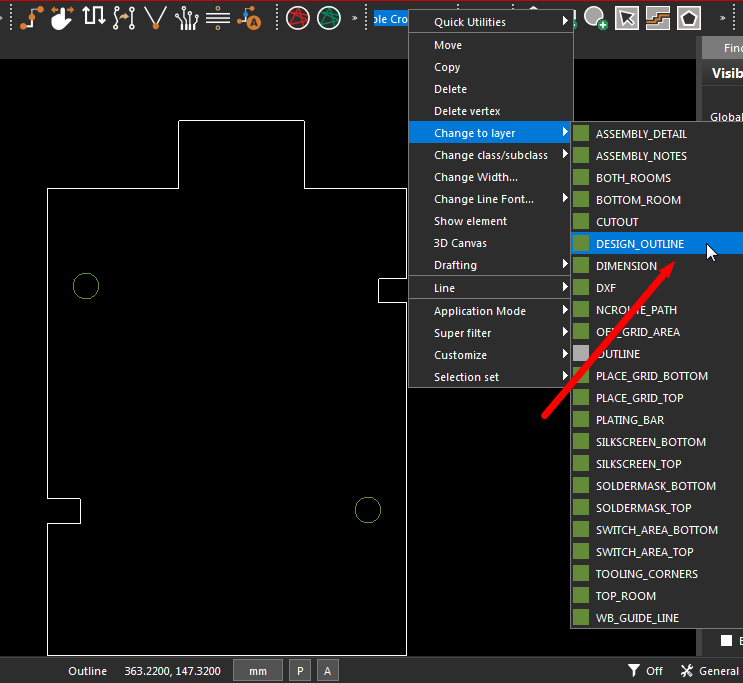

（5）选择板框，右键将 Subclass 层改为 Design_Outline

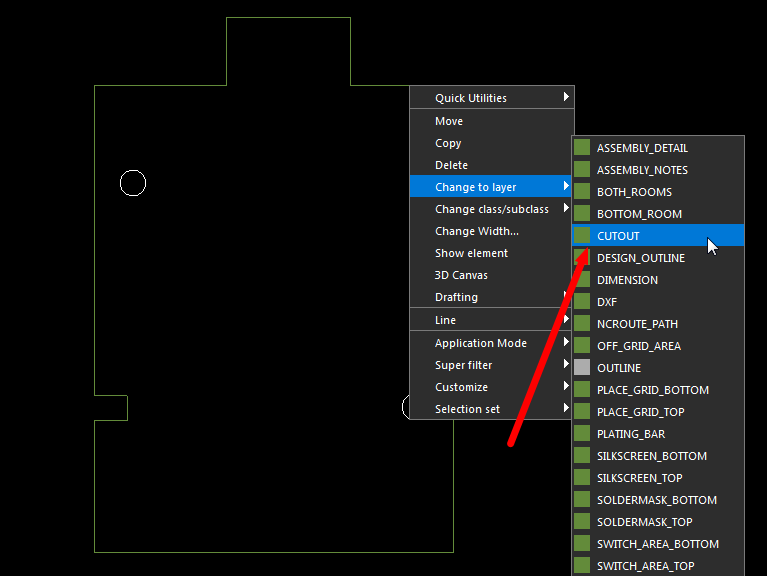

（6）将螺丝孔或板挖空区改为 Cutout

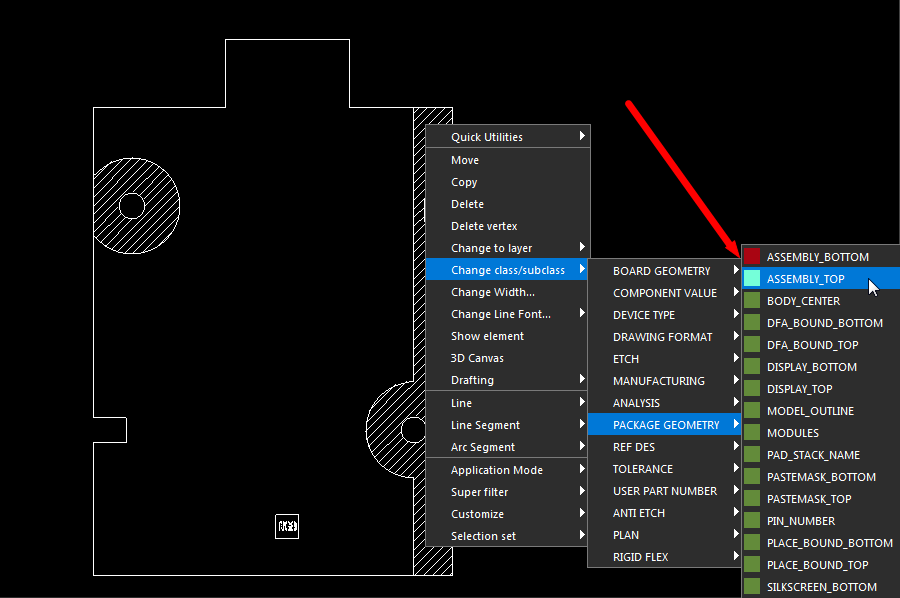

（7）将装配层顶层图的 Class/Subclass 分别改为 PACKAGE GEOMETRY/ASSEMBLY_TOP，底层图改为 PACKAGE GEOMETRY/ASSEMBLY_BOTTOM

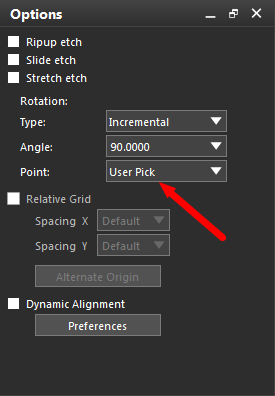

（8）将三图合并：选择 “Move” 命令，“Point” 选择 “User Pick”，如下图

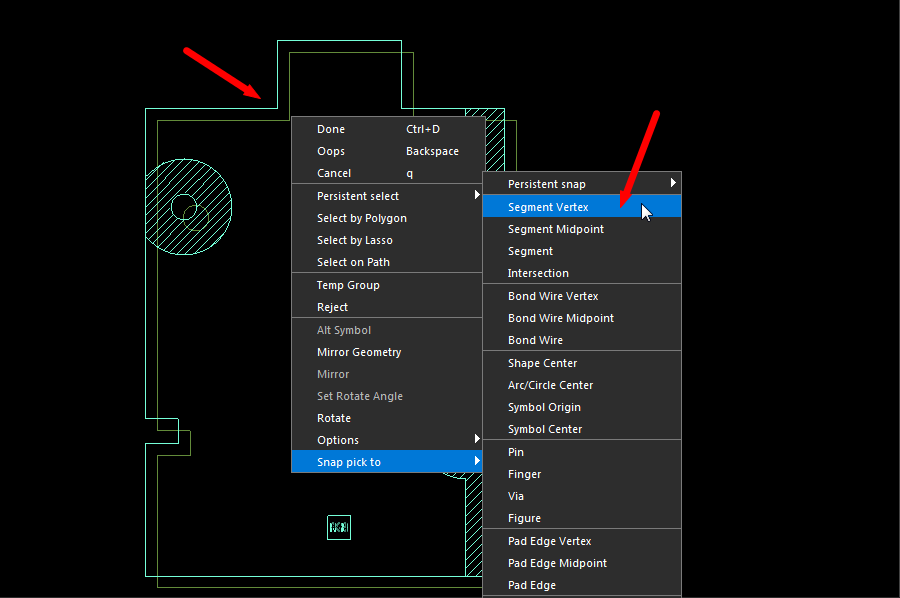

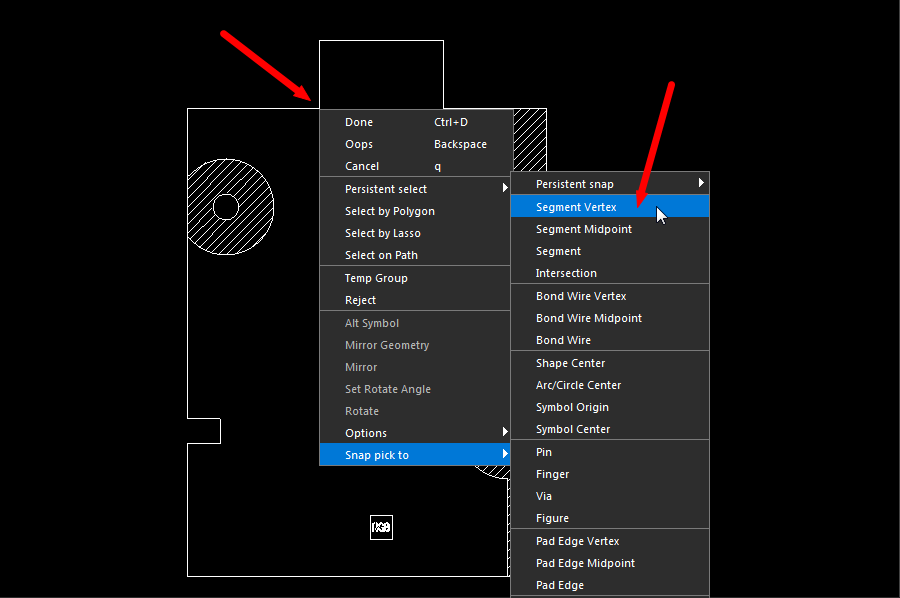

（9）框选顶层图后，鼠标放在拐角点并右键，选择 “Snap Pick to -> Segment Vertex”

（10）此时顶层图会附着在鼠标上，将其移到板框图相同的拐角点，并右键选择“Snap Pick to -> Segment Vertex”，两个图形便会重叠了

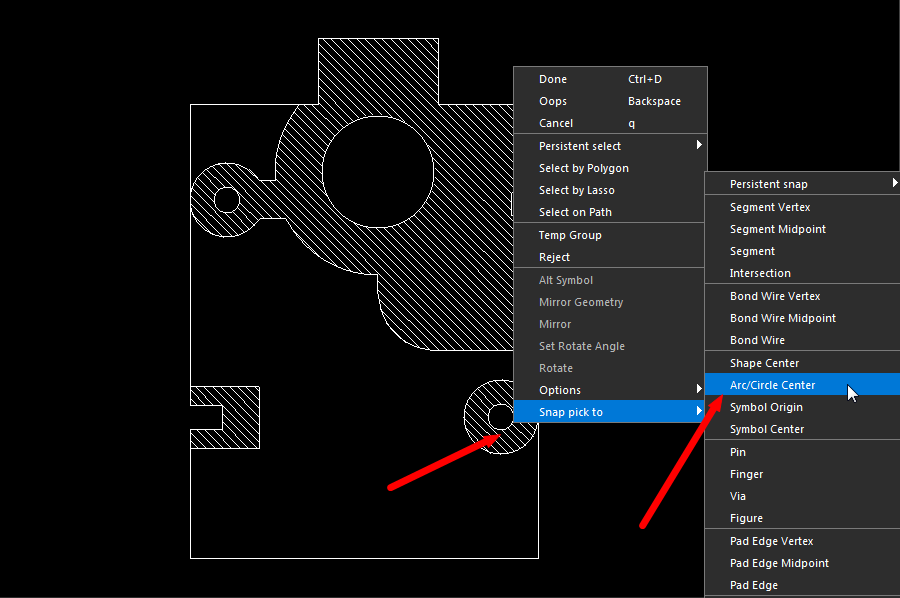

（11）也可以选择以某段圆弧设置重叠，以装配层底层为例（底层需要先翻转，在 move 命令下选择图形，再右键选择 Mirror Geometry 翻转），鼠标放在圆弧处并右键选择“Snap Pick to -> Arc/Circle Center”，抓取图形后同样移到板框相同圆弧位置处，并右键选择“Snap Pick to -> Arc/Circle Center”

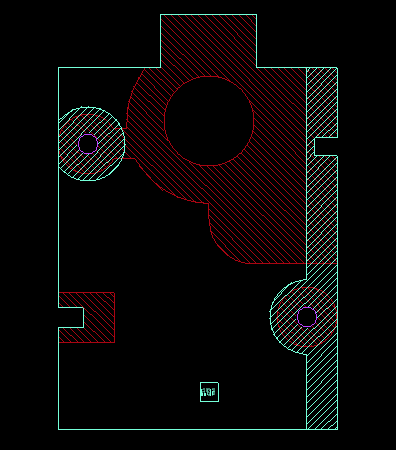

（12）合并后
