Allegro丨17.4 错误提示问题记录

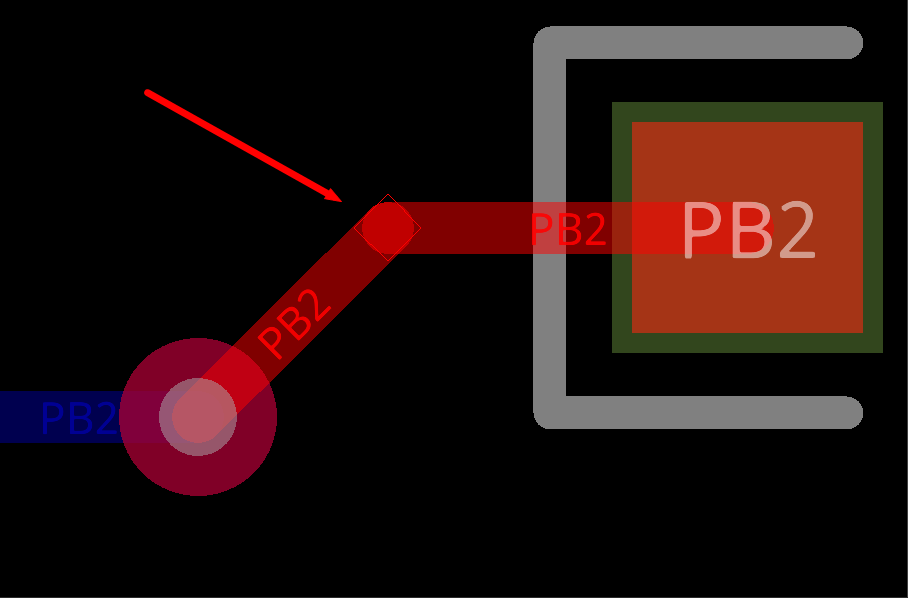

1. “Slide”命令调整走线时，导线拐角连接处有小方块

• 原因：该导线是由pin脚以扇出过孔出线的方式导致

---

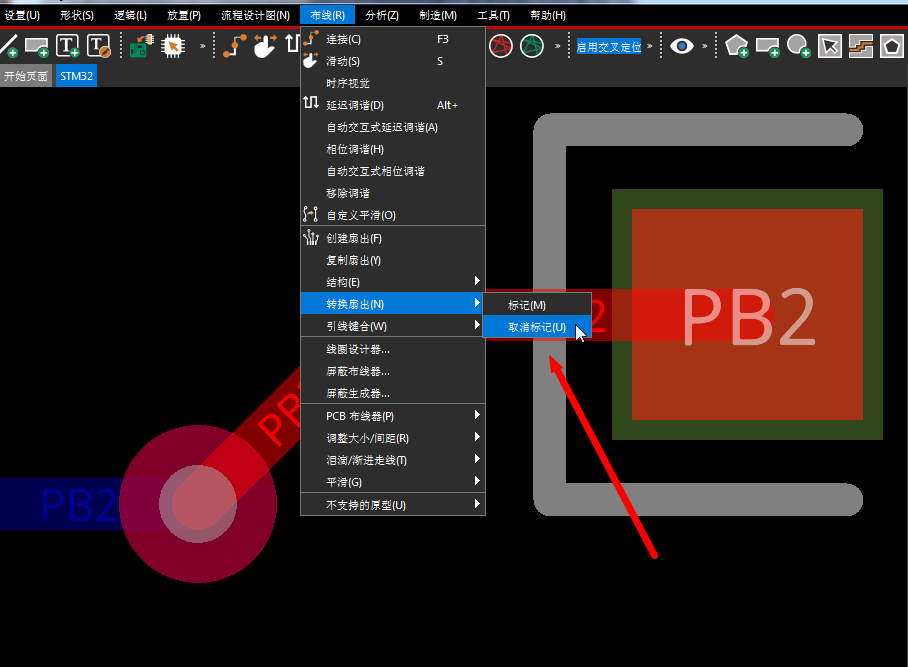

• 解决：菜单栏选择“布线 - 转换扇出 - 取消标记 - 再选择pin脚 - 右键完成”

---

2. 焊盘部分方向无法扇出

错误提示1：Illegal segment endpoint. Generate Fanouts completed, #Pins=0, C11, #Ignored=1(Database not updated)
错误提示2：Cannot Generate Fanout. For Centered vias, Via Direction must be set to BGA Quadrant Style, North, South, East, West, NE, NW, SE, or SW

• 原因：“Pin-Via Space”选择了“Centered”。
• 解决：“Pin-Via Space”选择自定义间距。
