I2C

1. I2C基本规则

① start：scl = high，sda ↑

② stop：scl = high，sda↓

③ bit 1：scl = high，sda = 1

④ bit 0：scl = high，sda = 0

总之：scl为高，sda才有效，可以保持电平或者上升下降；scl为低，sda可以进行变化；



2. ACK

收到8bit数据之后，从机会立刻把SDA置位0；

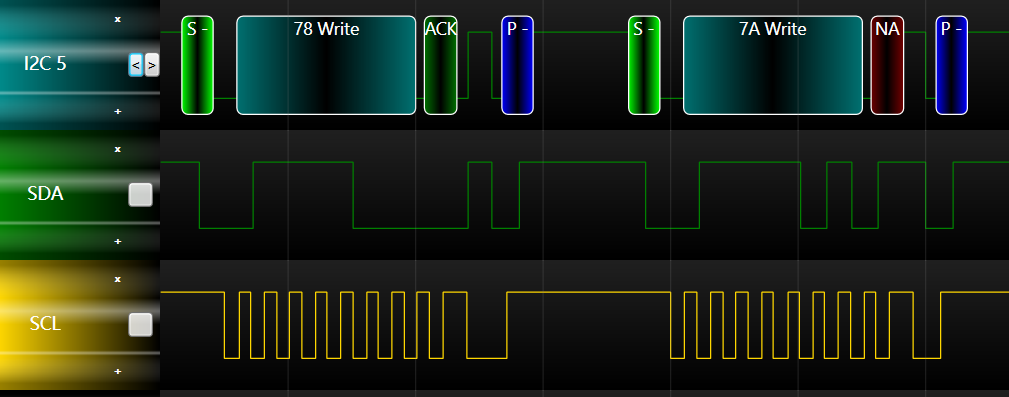

主机写完8bit之后，先把scl调低，然后才可以把sda拉高 —— 由于此时从机早已把sda拉低，所以波形图上看不到主机把sda拉高，如下图0x78的ACK：

之后，主机会在下一个scl为high的时候读到低电平，表示收到ACK。

下图中从机没有对0x7A发ACK，可以看到0x7A的sda拉高：

                                                                  i2c.scan()图示

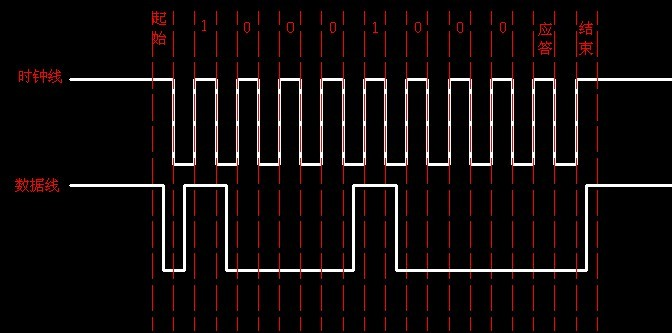

再附一个容易理解的i2c图示：





3. I2C读写规则

① i2c写一个字节：start + { 8 bit + wait_ack } + stop

② i2c写多个字节：start + { 8 bit + wait_ack } + { 8 bit + wait_ack } + stop

一般情况下写的时候需要指明slv_add和reg_addr，所以多采用第二种写两个字节的方式：

start + { slv_addr + wait_ack } + { reg_addr + wait_ack } + stop

③ i2c读多个字节：start + { slv_addr + wait_ack } + { reg_addr + wait_ack } + { (slv_addr+1) + wait_ack } + read_byte + ... + stop

这里的(slv_addr+1)指的是地址最后一位置1表示读。

注意SCCB与I2C的规则几乎完全一样，除了读字节，SCCB是在写完从机地址和寄存器地址之后，要stop并restart的：

start + { slv_addr + wait_ack } + { reg_addr + wait_ack } + stop + start + { (slv_addr+1) + wait_ack } + read_byte + ... + stop





4. PICO的I2C与SCCB

PICO上支持的I2C的操作：

from machine import I2C

i2c = I2C(freq=400000)          # create I2C peripheral at frequency of 400kHz
                                # depending on the port, extra parameters may be required
                                # to select the peripheral and/or pins to use

i2c.scan()                      # scan for peripherals, returning a list of 7-bit addresses

i2c.writeto(42, b'123')         # write 3 bytes to peripheral with 7-bit address 42
i2c.readfrom(42, 4)             # read 4 bytes from peripheral with 7-bit address 42

i2c.readfrom_mem(42, 8, 3)      # read 3 bytes from memory of peripheral 42,
                                #   starting at memory-address 8 in the peripheral
i2c.writeto_mem(42, 2, b'\x10') # write 1 byte to memory of peripheral 42
                                #   starting at address 2 in the peripheral

① i2c.scan()表示依次遍历地址，收到ACK表示扫描到地址，得到的是I2C规定的7bit地址！（可以参考4. I2C扫描出的地址“错误”）；

② i2c.writeto(slv_addr, bytearray([data0, data1, ...])) 直接写；这里没有指定寄存器，假如你把data0设定为寄存器地址，也可以用来往寄存器里面写内容

③ i2c.writeto_mem(slv_addr, reg_addr, bytearray(data0, data1, ...))

④ i2c.readfrom(slv_addr, read_byte_num) 直接读，没有办法指定寄存器

⑤ i2c.readfrom_mem(slv_addr, reg_addr, num) 指定寄存器的读，这个会经常用到



关于SCCB读写OV7670的最后一个坑，在这里提前说下：

使用readfrom_mem()无法读取正确的寄存器内容，找了很久才发现SCCB和I2C的读法不一样！

正准备手动实现SCCB的读，重新审视了PICO I2C的函数，有了灵感：

def sccb.readfrom_mem(slv_addr, reg_addr):
    i2c.writeto(slv_addr, reg_addr)  # start + slv_addr + reg_addr +stop
    return i2c.readfrom(slv_addr, 1)        # start + (slv_addr+1) + read_one_byte

不就是中间多一个stop + start吗？！





5. I2C扫描出的地址“错误”

看代码中I2C地址是0x78H，结果扫描出来是0x3c —— 没有注意到它们是两倍关系。

I2C.scan()扫描出来的确实是地址，只有7bit，比如0x3c：0111100XB；

写入数据的时候最后一位填0或1，分别表示读写，所以代码上面才会有0x78H。





6. 摄像头的I2C设备总是扫描不到？

这是我遇到的第一个问题，我以为I2C不通，所以买了OLED096用来测试I2C通路。



使用SoftI2C调通OLED096之后，同样的代码再来调试OV7670还是不通；

经过查询得知OV7670需要MCLK提供clock才可以正常I2C通信，于是PWM安排上，不通。



买了一个便宜的逻辑分析仪，看到现象：

OLED096在哪个PIN都可以被I2C识别，同样的代码换到OV7670却不可以，SDA和SCL巍然不动。



想要使用手动实现以下I2C，实现之前脑子一热：再试一下PICOW的硬件I2C吧，结果竟然读出来OV7670的slave addr？！

焕然大悟：这应该是硬件差别，也就是上拉电阻的区别！





7. I2C与上拉电阻

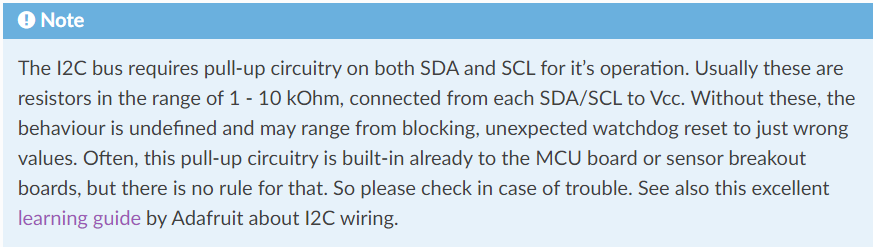

I2C通信的时候，master和slave的SDA与SCL连接后，至少有一个设备要通过上拉电阻连接至高电平。

PICOW的硬件I2C：把SCL和SDA都上拉至高电平 —— 可以接任何设备；

软件I2C：把SCL上拉高电平，SDA则只是设置为开漏 —— 只能接上拉至高电平的I2C设备；





OLED的I2C带有上拉电阻，所以使用任意PIN的软件I2C均可以；

OV7670的I2C没有通过上拉电阻接到高电平，与软件I2C连接的时候，高电平其实就是两个开路，当然无法通信了。

 关于开漏输出和推挽输出，这个文档写的很清晰易懂：https://zhuanlan.zhihu.com/p/41942876





8. 之前为什么要使用软件I2C？

硬件I2C无法提供I2C.start()和I2C.stop()等操作！软件I2C可调用的接口更多。

这其实也是一个坑：PICOW自带的I2C直接调用writeto()和readfrom()就是完整的读和写，不需要自己多余start和stop！

 自己写I2C的时候才需要实现start()和stop() —— 假如我一开始就有逻辑分析仪，就不会走这个弯路了。
