RFX2401C 2.4G射频放大电路

RFX2401C

RFX2401C 是一个2.4 GHz频段射频放大芯片, 功率 20dBm(100mW), 3mm*3mm qfn16封装, 单芯片集成PA和LNA, 外围电路简单, 在带功率放大的nrf24l01模块以及航模遥控器上经常见到. 常见的国产替换型号是AT2401C. RFX2401C的价格大约1.2RMB, AT2401C大约0.9RMB.

芯片的一些特性

  • 2.4 GHz 频段放大
  • 集成PA +22 dBm
  • 集成LNA, 噪声系数 2.5 dB
  • 发射/接收切换
  • QFN16, 3mm x 3mm

电气特性

  • 工作电压 3.3V, 不高于 3.6V
  • 工作电流 90mA, 峰值 350mA (这个要注意, 供电加电容)

应用电路

数据手册上的应用电路

2025-07-20_12-46

关于这个图的几点说明, 可以结合下面的 EVB 电路看看

  • 供电的滤波电容, C1 1uF - 10uF, 加上C2 15pF - 220pF 之间的小电容滤高频干扰
  • L1 L2, C3 C4 C5 C6 C7 的作用是避免射频信号对其它频段的干扰, 如果只是临时验证可以省略
    • C3 这个零点几PF的小电容可以留焊盘但是不焊, 后期可以用这个调节截止频率
    • L1 + C4 + C5, L2 + C6 + C7 分别是两套LC低通滤波, 有一套就够了. 这个主要是滤谐波用的, 下面会详细说计算方式, 指导值可以用 1.5nH * 1 + 1.5pF * 2, 这时候理论截止频率最接近2.4GHz, 因为电路本身也会产生容抗感抗, 最终的取值要根据PCB以及产品需求, 以及自己有哪些物料自行调整.
  • RXEN 和 TXEN 用于切换接收还是发射, 电阻用于限流避免损坏, 实际使用时还会加上电容防止抖动, RXEN固定拉高, 这样可以只用TXEN一个IO切换收发.

RFAxis 官方 EVAL PCB

这是一个简化后的电路, LC取值 1.5nH - 1.8nH, 2pF 用于过滤谐波

2025-07-20_12-48

磐启微提供的 PAN2110 放大电路

R1, C2, C3可以省略, C14可以省略, R2, C4, C5 建议保留

2025-07-20_12-53

天线端LC低通滤波

电路结构如下

Input ———||————www————||———— output
       1.5pF  2.4nH  1.5pF
         |             |
        GND           GND

(其中 || 表示电容，www 表示电感，GND 表示接地) 这种结构是一个\(\pi\)型 LC 低通滤波器(Low-Pass Filter, LPF), 其主要作用是允许低频信号通过，抑制高频信号

  • 低频信号(如直流或低频交流)可以几乎无衰减地通过
  • 超过截止频率的高频信号会被大幅衰减(反射或吸收到地)

计算截止频率 Cutoff Frequency, \(\pi\) 型滤波器的截止频率近似计算公式

\[f_c \approx \frac{1}{2\pi \sqrt{LC}} \]

其中 \(L = 2.4 nH\), \(C = 1.5 pF\) 单侧电容, 但 \(\pi\) 型结构的总电容要考虑并联效应, 由于两侧电容并联，总电容 $ C_{total} = 1.5pF + 1.5pF = 3pF $
代入计算

\[f_c \approx \frac{1}{2\pi \sqrt{2.4 \times 10^{-9} \times 3 \times 10^{-12}}} \\ f_c \approx \frac{1}{2\pi \sqrt{7.2 \times 10^{-21}}} \\ f_c \approx \frac{1}{2\pi \times 8.49 \times 10^{-11}} \\ f_c \approx \frac{1}{5.33 \times 10^{-10}} \\ f_c \approx 1.88 \, \text{GHz} \\ \]

因此这个滤波器的截止频率 \(( f_c \approx 1.88 \text{GHz})\) 低于工作频率(2.4GHz)可能的设计意图是抑制谐波而非通带滤波, 在射频功率放大器 PA 的输出端, 滤波器的核心任务通常不是直接让 2.4GHz 信号通过, 而是

  • 抑制高频谐波, 如2次谐波4.8GHz、3次谐波7.2GHz等, 以满足法规如FCC、CE 的EMI要求
  • 减少带外噪声, 如邻频干扰

此时, 滤波器的截止频率 1.88GHz 低于工作频率 2.4GHz, 但实际影响较小, 因为

  • 2.4GHz信号主要靠PA和匹配网络直接驱动天线, 滤波器对其衰减有限, 可能仅几个dB
  • 谐波 ≥4.8GHz 会被大幅衰减(如20dB以上), 从而净化输出频谱.

实际滤波器的频率响应, \(\pi\) 型LC滤波器的衰减特性并非一刀切, 其实际响应可能如下

  • 通带 <1.88GHz 信号基本无衰减。
  • 过渡带 1.88GHz~3GHz 信号逐渐衰减, 但2.4GHz可能仅衰减3~6dB
  • 阻带 >3GHz 谐波被强烈抑制, 如4.8GHz衰减30dB以上

若滤波器导致2.4GHz损耗过大, 可以调整 LC 值, 如减小电感或电容, 略微提高\(f_c\), 减小电容, 如1pF代替1.5pF, 或减小电感, 如1.8nH代替2.4nH, 使 \(f_c\) 接近 2.8 ~ 3GHz, 例如: 1pF + 1.8nH + 1pF -> \(f_c \approx 2.65 GHz\)

实际测试

这个月陆续做了一些模块测试2401的性能, 有RFX2401C, 也有AT2401C, 下图是基于芯岭的XL2400P做的两个模块, 用的是替换型号 AT2401C

错误的例子

这是一个失败的例子, 引以为戒, 信号指向混乱并且强度非常差. 当时为了在狭小的空间里加上PCB天线, 做了一个斜45度角的设计, 实际测试看这种夹角对性能有明显影响. 可以排除芯片或者焊接的原因, 因为我前后做了两块这种板子, 信号一样的差.

微信图片_2025-08-24_225916_105A

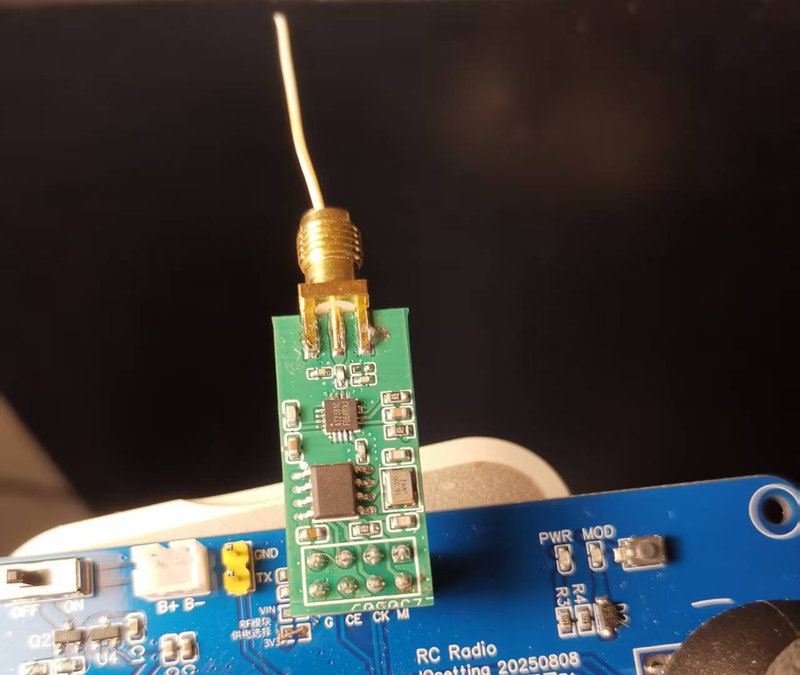

正确的例子

下面这个模块同样是 XL2400P + AT2401C, 标准的布局, 做了SMA接头, 这个模块能达到手册上的 20dBm 信号增益

微信图片_2025-08-24_010831_470

测试时特意没有用加增益的天线, 而是用了一根网线上拆下来的铜线, 长度30mm, 用于测试全向无增益的信号强度. XL2400P自身的稳定通信距离在50m - 70m, 使用上面的模块作为发送端, 单端加PA后稳定通信距离增加到 300m, 提升明显.

一些问题和总结

  • 封装qfn16很小但是还是比较容易焊的, 周围大部分是GND, 只有少数几个功能脚, 焊完了测一下那几个功能脚相邻会不会短路, 测一下对地电阻, 信号输入和输出两个脚对地的阻值分别在2欧和4欧左右, 其它都是K欧以上.
  • 使用RFX2401C/AT2401C后, 信号强度增加明显, 信号有一定的视线外绕行能力, 但是如果中间有树木行人阻挡, 还是会对通信有影响, 在建筑内, 混凝土墙和大型金属板的穿透力依然比较差.
  • 信号增强后会影响近距离通信, 在近场1米以内即使用全向的单极天线, 接收端也会产生大量丢包, 将距离拉大到2米以外通信就会恢复正常. 中间因为这个问题排查了很久, 最后才发现不是元件问题也不是电路的问题.

Update 20251005

国庆假期把 PAN2110 集成进来了, 这个型号收发性能与XL2400P相当, 不加PA距离在70m左右, 发射端加上AT2401c作为PA可以到300m.
