74HC595食用说明——介绍

74HC595芯片是一个串行输入，并行输出设备。

其内部包括

一个8位移位寄存器、

一个存储器

以及三态输出门电路，

其中移位寄存器和存储器都有相互独立的时钟。

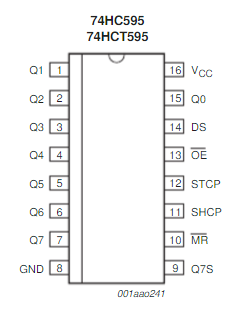

管脚说明：

14脚：DS（SER），串行数据输入引脚
13脚：OE，输出使能控制脚，它是低电才使能输出，所以接GND
12脚：RCK（STCP），存储寄存器时钟输入引脚。上升沿时，数据从移位寄存器转存到存储寄存器。
11脚：SCK（SHCP），移位寄存器时钟引脚，上升沿时，移位寄存器中的bit 数据整体后移，并接受新的bit（从SER输入）。
10脚：MR，低电平时，清空移位寄存器中已有的bit数据，一般不用，接 高电平即可。
9 脚 ：串行数据出口引脚。当移位寄存器中的数据多于8bit时，会把已有的bit“挤出去”，就是从这里出去的。用于595的级联。
Q0~Q7：并行输出引脚
