BLE食用说明——简单介绍

都是废话

BLE（Bluetooth Low Energy），也称为蓝牙低功耗，是一种无线个人区域网络技术，用于短距离数据交换。它在经典蓝牙的基础上进行了优化，专注于降低能耗，同时仍然提供足够的通信性能。

BLE通讯主要由广播（Advertising）和连接（Connection）两部分组成。

广播是BLE设备宣布其存在并传递少量数据的一种方式，主要有Advertising Packets（包含设备的基本信息，如设备名称、服务UUID等）和Scan Response Packets（设备在接收到扫描请求时返回的额外信息）。



广播包结构包括

　　Preamble（1字节，固定为0xAA），

　　Access Address（4字节，广播信道的地址，固定为0x8E89BED6），

　　PDU（可变长度，包含实际的数据），

　　CRC（3字节，用于校验数据完整性）。



连接建立后，数据通过连接事件（Connection Events）进行传输

每个连接事件包括主设备（Central）和从设备（Peripheral）之间的一次完整的数据交换。

　　连接事件结构包括Header（包含包类型和长度信息），

　　LL Data（链路层数据，包括控制包或用户数据），　　　　　　　　　　　　　

　　和MIC（用于确保数据完整性和防止篡改）。　　



数据通过预定义的服务（）和特性（Characteristic）进行传输，每个特性都有一个唯一的UUID（通用唯一标识符）。

 服务是一个逻辑功能单元，包含多个特性，例如心率服务包含测量值和传感器位置等特性；

特性是一个具体的数据单元，包括一个值和可选的描述符（提供关于特性值的额外信息，如格式、范围等）。

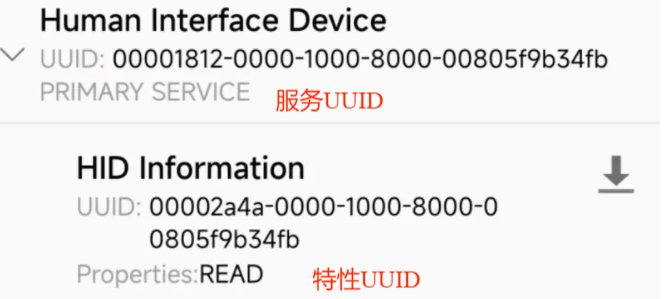

 服务UUID与特性UUID

#define SERVICE_UUID           "6E400001-B5A3-F393-E0A9-E50E24DCCA9E" // UART service UUID
#define CHARACTERISTIC_UUID_RX "6E400002-B5A3-F393-E0A9-E50E24DCCA9E"
#define CHARACTERISTIC_UUID_TX "6E400003-B5A3-F393-E0A9-E50E24DCCA9E"



BLE是一种基于服务端/客户端的通讯方式，类似发布订阅，服务方一般是下位机板子，然而客户端才是上位机

 什么是特征

在蓝牙低功耗（BLE）技术里，addDescriptor 方法是用来给特征（Characteristic）添加描述符（Descriptor）的。下面详细解释其用途和作用。





特征描述符的概念

在 BLE 协议栈中，描述符是对特征的一种额外说明，它能够提供关于特征的元数据，例如特征的单位、范围、显示格式等。描述符就像是特征的 “说明书”，能让客户端更清楚如何使用该特征。

addDescriptor 的用途

1. 提供额外信息：借助描述符，可给特征添加更多的说明信息。例如，一个用于表示温度值的特征，可添加一个描述符来说明温度的单位是摄氏度还是华氏度。
2. 配置特征行为：部分描述符可用于配置特征的行为。像客户端特征配置描述符（Client Characteristic Configuration Descriptor，CCCD），就可让客户端开启或关闭特征的通知（Notification）或指示（Indication）功能。
3. 增强互操作性：标准化的描述符能让不同设备之间更好地进行交互。例如，设备使用统一的描述符来表示特征的单位，其他设备就能正确解析和使用这些数据。
