arduino u8g2库字体设置

常用函数

[字符顯示相關函式]
⬝ u8g2.drawStr(x, y, s)
說明：在座標 x,y 位置顯示字串，一般都配搭setFont函數設定字體使用，不能繪製 encoding 超過256的，也就是只能顯示英數字符號，超過256需要用 drawUTF8()或drawGlyph()顯示。s字串要加雙引號""。

⬝ u8g2.drawUTF8(x, y, s)
說明：在左下角座標 x,y 位置繪製 UTF8 編碼的字符，大部分Arduino 開發板已有支援。

⬝ u8g2.getDisplayHeight()
說明：取得顯示器的高度

⬝ u8g2.getDisplayWidth()
說明：取得顯示器的寬度

⬝ u8g2.getMaxCharHeight()
說明：取得當前字體裡的最大字符的高度。

⬝ u8g2.getMaxCharWidth()
說明：取得當前字體裡的最大字符的寬度。

⬝ u8g2.getStrWidth()
說明：取得字串的像素寬度。

⬝ u8g2.getUTF8Width()
說明：取得 UTF-8 字符串的像素寬度。

⬝ u8g2.setAutoPageClear(mode)
說明：設置自動清除緩衝區。0：表示關閉，1：表示開啟。

⬝ u8g2.setCursor(x, y)
說明：設定繪製游標位置

⬝ u8g2.setDisplayRotation(u8g2_cb) 說明：設置顯示器的旋轉角度。
U8G2_R0 不旋轉
U8G2_R1 旋轉90度
U8G2_R2 旋轉180度
U8G2_R3 旋轉270度
U8G2_MIRROR 不旋轉，但影像是水平鏡像呈現

⬝ u8g2.enableUTF8Print()
說明：啟用 UTF8字集，許可UniCode向print發送字串。這個函數通常在begin（）後調用。

⬝ u8g2.disableUTF8Print()
說明：禁用 UTF8字集 （Unicode字形檔），預設是開啟的。

⬝ u8g2.setFontDirection(dir)
說明：設定顯示字串或字形的繪製方向。
0 ：旋轉 0 度，顯示從左到右。
1 ：旋轉 90度，顯示從上到下。
2 ：旋轉 180度，顯示右到左。
3 ：旋轉 270度，顯示從下到上。

⬝ u8g2.setFont(*font)
說明：設置字體集。中文字符集需要較大的記憶體，Uno等較小的開發板常會超過記憶體用量，請更換Mega或其他較大記憶體的開發板。

很重要的

让arduino的print支持UTF8 主要是支持中文

u8g2.enableUTF8Print(); // enable UTF8 support for the Arduino print() function

u8g2.setContrast(200); // 设置亮度(0-255)，似乎用不了，不用也行。

u8g2.begin(); // 初始化的设置

这个begin要放在最下面好像上面还有setbusclock什么的

设置字体

u8g2.setFont(u8g2_font_wqy15_t_gb2312b);

选择字体，u8g2_font_wqy15_t_gb2312b就是汉字。字号从12-16，把前面15改掉来选择。

英文的一般用：u8g2_font_unifont_t_symbols和u8g2_font_ncenB12_tr

中文字体16号就占用了320K空间。

字体非常占用空间

查询字库参考：Wiki - Gitee.com

新版加入了文泉驿字库，有以下几个：

u8g2_font_wqy16_t_chinese1

u8g2_font_wqy16_t_chinese2

u8g2_font_wqy16_t_chinese3

u8g2_font_wqy16_t_gb2312

u8g2_font_wqy16_t_gb2312a

u8g2_font_wqy16_t_gb2312b

说明：chinese1/2/3是小字符集，不常用。gb2312是完整的，有七千多字符；gb2312a没有全角标点符号，4041字符；b比a多了一些额外符号，4531字符。

u8g2字符集命名规则：<prefix> '_' <name> '_' <purpose> <char set>

<purpose>参数	含义
t	透明字体
h	字体等高
m	字体等高等宽
8	固定8x8像素

<char set>参数	含义
f	完整ASCII，256个字符
r	ASCII的32-127
u	ASCII32-95
n	只有数字和额外的glyphs
...	其他没东西

u8g2的文本显示在光标的右上角。

其它常用函数讲解

home(0);               // 光标返回原点

setCursor(x,y)        // 光标坐标

clear();                    // 清屏和缓冲，光标回原点

clearBuffer();           // 清缓冲

sendBuffer();           // 显示缓冲区

u8g2.drawStr(x,y,“文本”);        // 编码不大于256的文本，y轴向上绘制

u8g2.drawUTF8(x,y,“文本”);         // 可以中文

u8g2.drawGlyph(x,y,HEX);         // 绘制特殊文本图标，比如内置的天气的图标

u8g2.print(xxx);                        // 打印文本字符，可打中文、变量，须同配合setCursor和setFont

#include <ESP8266WiFi.h>
#include <U8g2lib.h>

#define SDA 4                       // SDA引脚，默认gpio4(D2)
#define SCL 5                       // SCL引脚，默认gpio5(D1)

U8G2_SSD1306_128X64_NONAME_F_SW_I2C u8g2(U8G2_R0, /*clock=*/SCL, /*data=*/SDA, /*reset=*/U8X8_PIN_NONE);           // 选择显示屏幕


void setup(){
  u8g2.begin();               // 初始化
  u8g2.enableUTF8Print();     // UTF8允许

  u8g2.clearBuffer();         // 清除缓存，其实初始化里有清除，循环时一定要加上

  u8g2.setFont(u8g2_font_wqy12_t_gb2312b);    // 选择中文gb2313b
  u8g2.setCursor(0,15);             // 光标坐标指定
  u8g2.print("你好，U8g2！");        // 指定缓存区需要打印的字符串


  u8g2.sendBuffer();          // 将定位信息发送到缓冲区
}

void loop(){

}

特殊文本图标

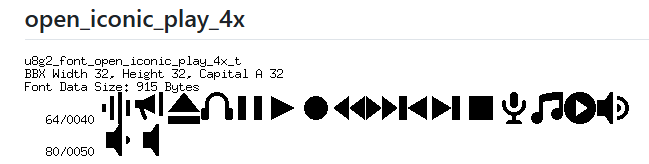

列表看这个

fntgrpiconic · olikraus/u8g2 Wiki · GitHub

u8g2_font_open_iconic_play_4x_t 就是他的字体库名称就是u8g2.setfont的形参

BBX width/height 什么的都是说的大小高度，capital A大写

FontDataSize是是库的大小

文字一般直接写就行，图标必须用代码，他这里用十六进制来编码的。0040就是第一个图标代码，你要是想用第三个向上，就是0042，前面64表达啥意思，不知道。但只使用后面的就可以了。

所以你想用天气图标里的月亮🌙，你应该写下面两句：

u8g2.setFont(u8g2_font_open_iconic_weather_1x_t);

u8g2.drawGlyph(0,16,0x0042);

u8g2.sendBuffer();                // 显示缓冲区内容

#include <ESP8266WiFi.h>
#include <U8g2lib.h>

#define SDA 4                       // SDA引脚，默认gpio4(D2)
#define SCL 5                       // SCL引脚，默认gpio5(D1)

U8G2_SSD1306_128X64_NONAME_F_SW_I2C u8g2(U8G2_R0, /*clock=*/SCL, /*data=*/SDA, /*reset=*/U8X8_PIN_NONE);           // 选择显示屏幕


void setup(){
  u8g2.begin();               // 初始化
  u8g2.enableUTF8Print();     // UTF8允许

  u8g2.clearBuffer();         // 清除缓存，其实初始化里有清除，循环时一定要加上

  u8g2.setFont(u8g2_font_open_iconic_weather_4x_t);     // 选择内置Weather图标
  u8g2.drawGlyph(0,31,0x0045);                // 选择0x45图标，定位在(0,31)右上方


  u8g2.sendBuffer();          // 将定位信息发送到缓冲区
}

void loop(){

}

显示配置相关函数

1. u8g2.getAscent()
/**
* 获取基准线以上的高度
* @return 返回高度值
* @Note 关联方法 setFont getDescent setFontRefHeightAll
*/
int8_t U8G2::getAscent(void)
跟字体有关（setFont）

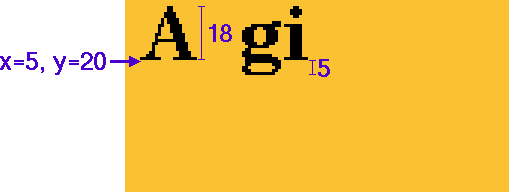

示例：下面例子，ascent是18

2. u8g2.getDescent() —— 获取基准线以下的高度
/**
* 获取基准线以下的高度
* @return 返回高度值
* @Note 关联方法 setFont setFontRefHeightAll
*/
int8_t U8G2::getDescent(void)
跟字体有关（setFont）；
示例：下面例子，descent是-5
