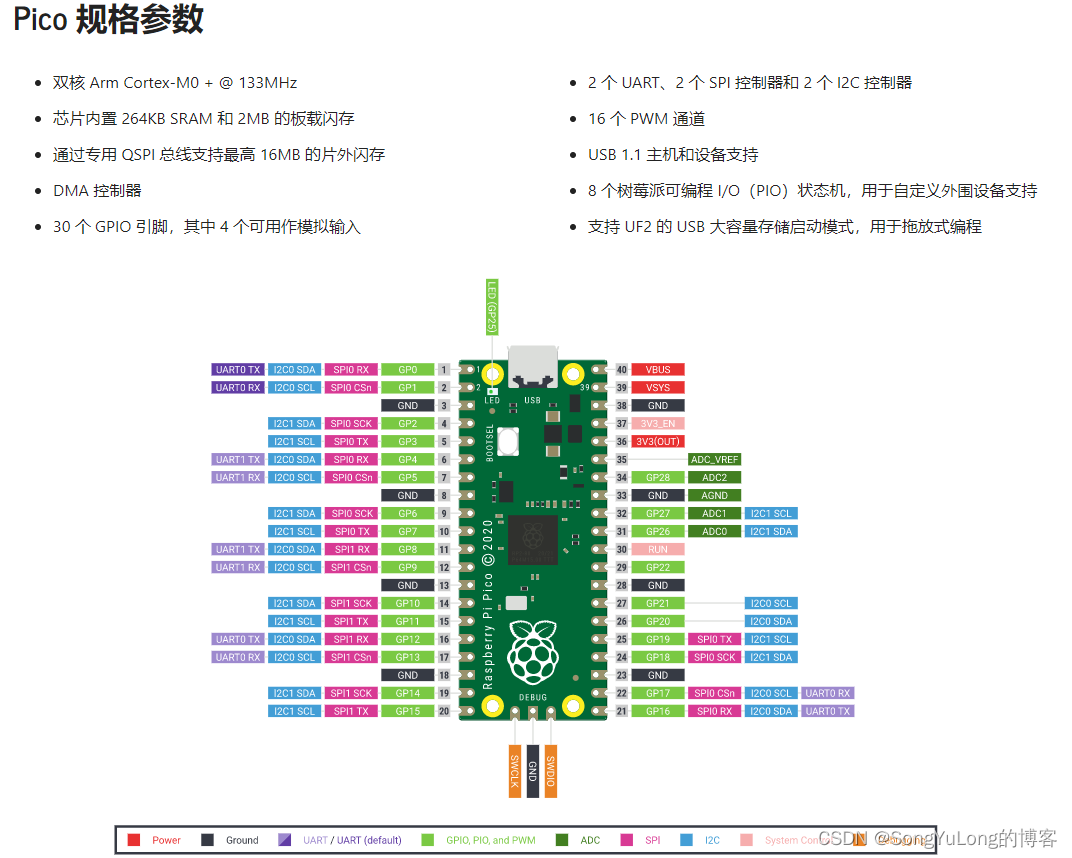

树莓派PICO示意图

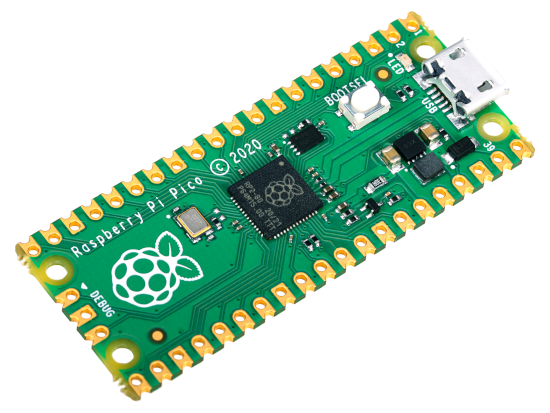

官方版本示意图





这样GPIO似乎最多可以拉到72M？

因为有两个SPI所以要注意开发时的选择（可能会有选择问题的坑

UF2拖放固件尽量有重制固件

PIO不太会玩



import machine

print(machine.freq()) # 打印当前CPU频率
machine.freq(24000000) # 设置CPU频率

为什么133M是24000000

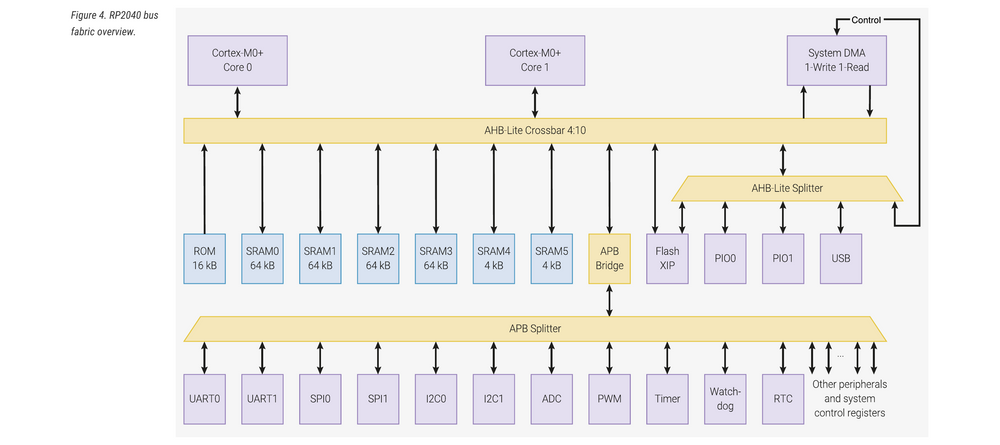

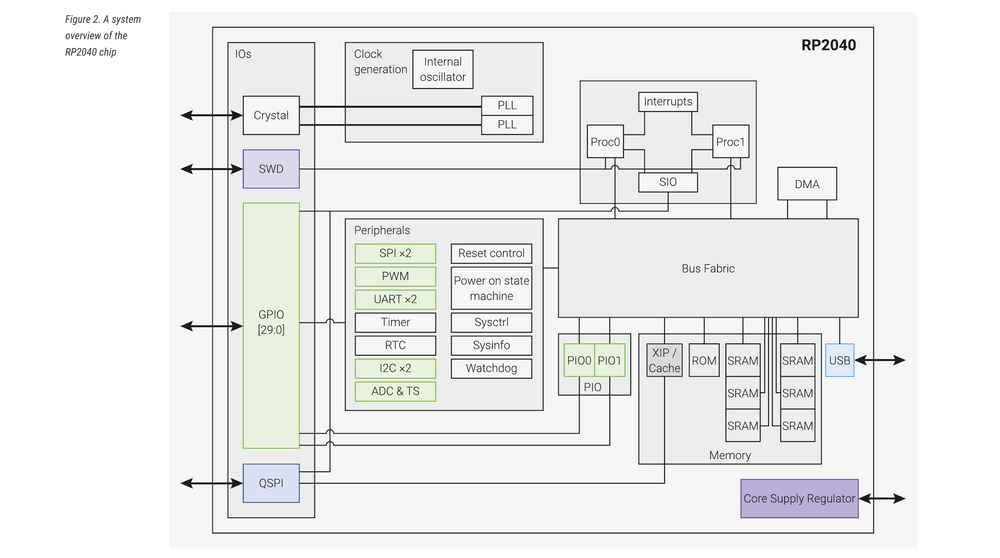

 根据文档，bus fabric 内部是如此实现的：AHB-Lite crossbar 在 4 个上游（处理器核、DMA）与 10 个下游（内置 ROM、6 个 SRAM、APB Brigdge、Flash XIP、AHB Lite Splitter）之间传输地址和数据，每个时钟周期内可以发生 4 次传输。APB Bridge 连接到 UART、SPI 等低速外设。




尽管 RP2040 是无状态的，但它内部仍然有一小块 ROM，用于存储固化的 bootloader 代码，这些代码支撑了 uf2 下载、高速除法等功能。
RP2040 的 SRAM 分为 6 个 bank，其中 4 个 64kB 的 bank 是主内存。从 0x20000000 开始的地址空间，会被以 4 byte 为单位轮流映射到这 4 个 bank 中，以提升并行能力。具体可参考 datasheet 2.6. Memory 章节。
Single-cycle IO 并未接入 bus fabric。它是与处理器直接连接的。

RP2040 的地址空间如下表：



设备	地址	备注
ROM	0x00000000	RP2040 的内置 16kB ROM
XIP	0x10000000	外置 flash
SRAM	0x20000000	6个SRAM bank
APB Peripherals	0x40000000	低速外设（UART、I2C 等）
AHB-Lite Peripherals	0x50000000	高速外设（USB、PIO、XIP）
IOPORT Registers	0xd0000000	Single-cycle IO
Cortex-M0+ internal registers	0xe0000000
