从立创导出元件原理图、封装、3D模型到AD的方法

1.导出原理图

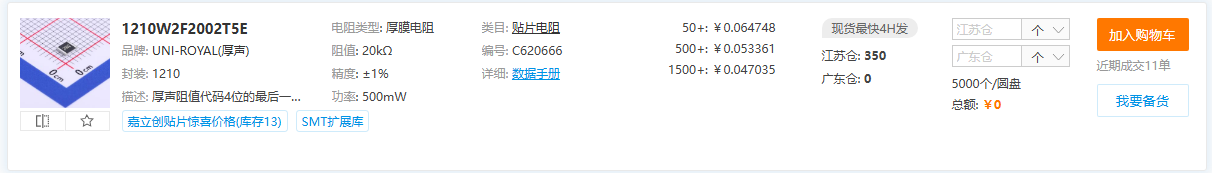

搜索器件并点击数据手册

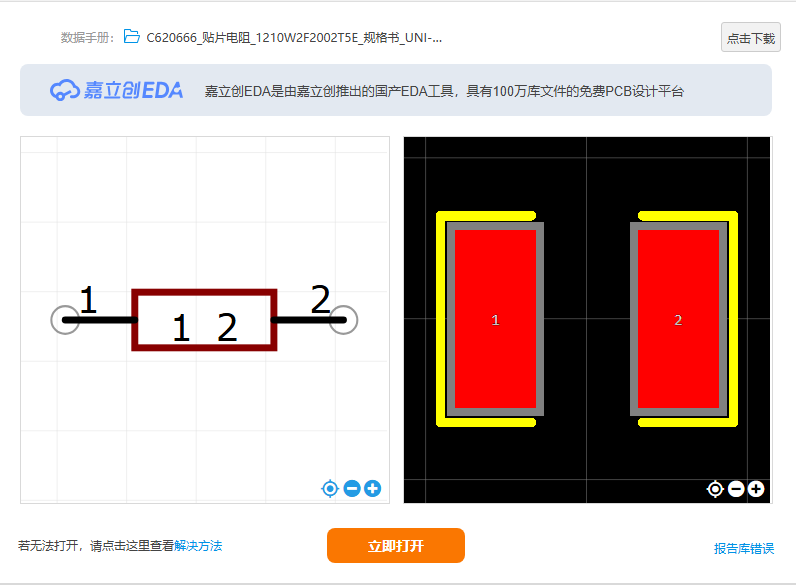

再点击立即打开

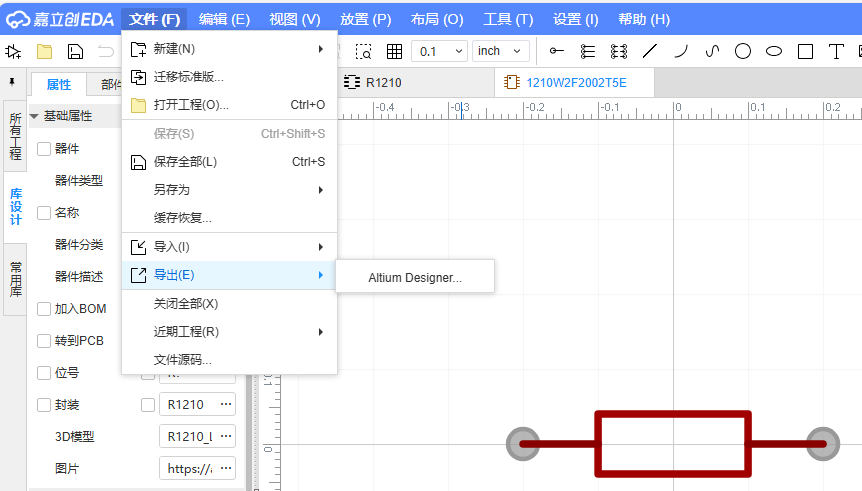

原理图里面点击导出AD，即可下载原理图文件

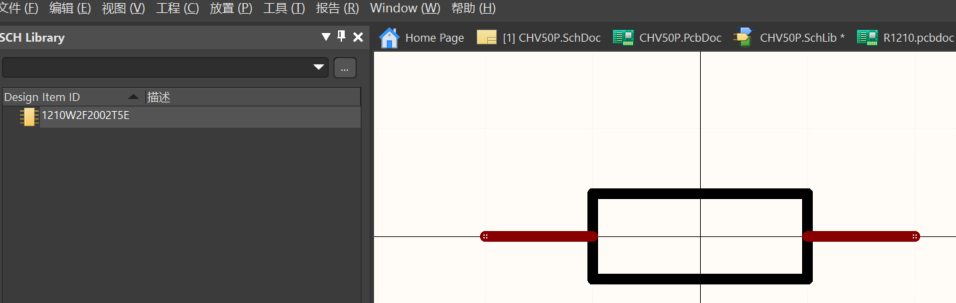

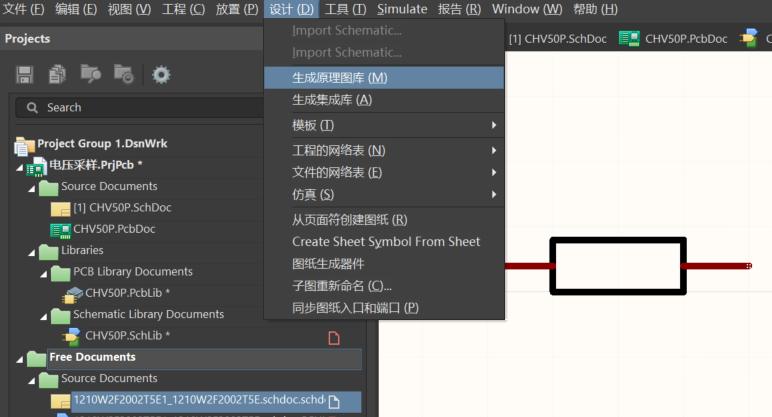

将下载文件用AD打开，并生成原理图库

将生成的原理图库文件复制到自己的原理图库即可

2.导出PCB

步骤同上，不再赘述

3.导出3D模型

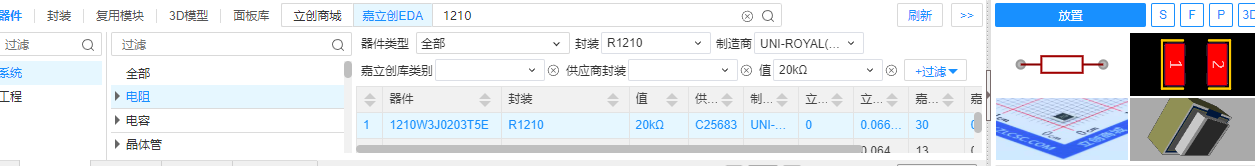

这里就不能用网页版立创，在软件立创EDA里面先随便创建一个工程，再在底部寻找自己想要的器件放置

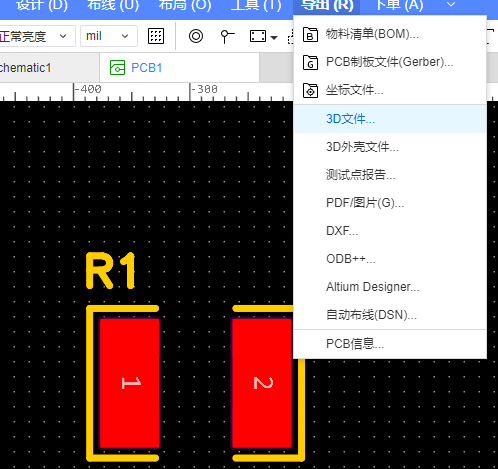

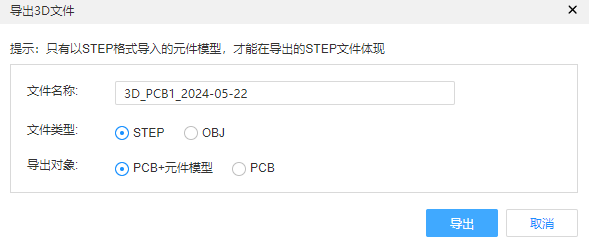

选择导出3D文件即可

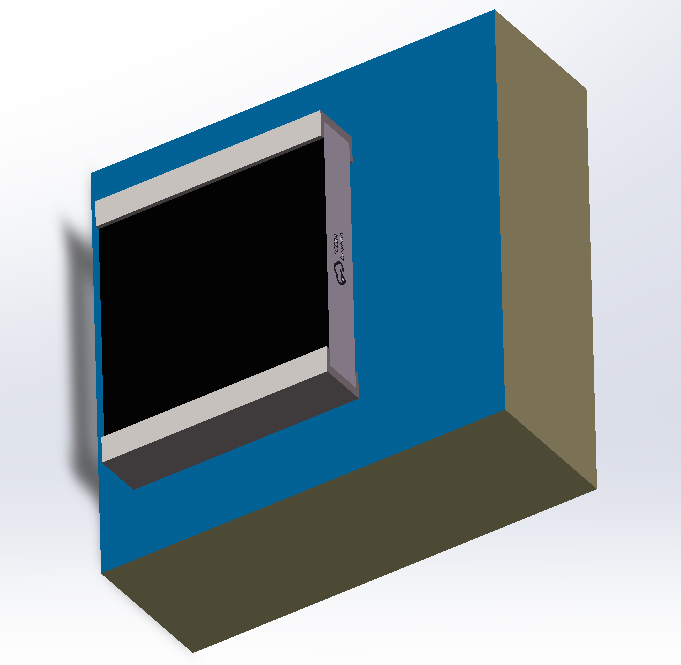

最后一步要注意，嘉立创导出的3D文件会有蓝色底板，需要做一下处理
用solidworks打开下载的文件

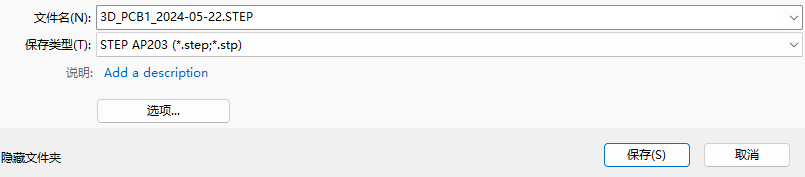

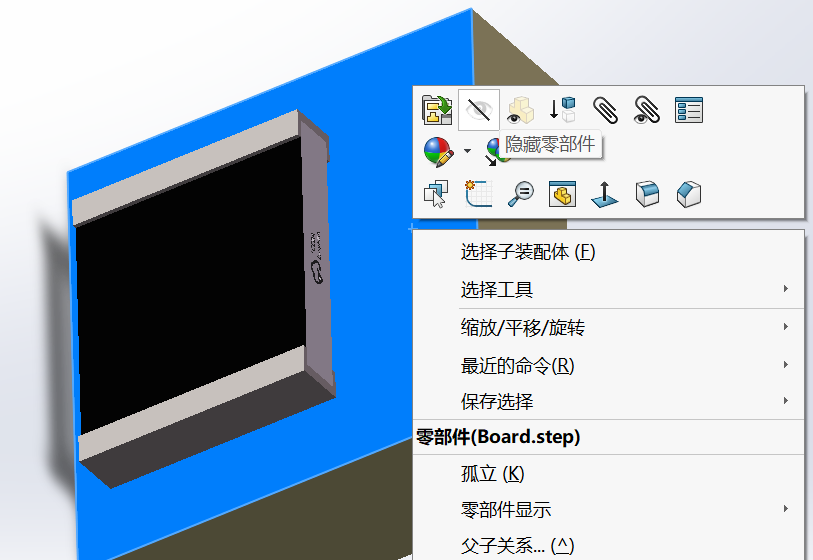

右键蓝色底板，点击眼睛图标，即隐藏零部件，再保存即可，千万记住保存类型是step类型

不要将隐藏的零部件还原

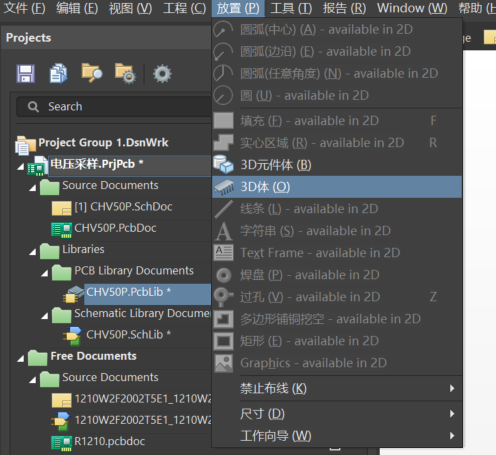

最后在AD的PCB库里面放置即可（切换到3D模式）
