【Java】23种设计模式——10.外观模式22.中介者模式15.观察者模式

接下来，我们将介绍三种模式：外观模式、中介者模式、观察模式。

模式

外观模式

外观模式（Facade Pattern）‌ 是一种 ‌结构型设计模式‌。通过提供统一的 ‌高层接口‌，隐藏子系统的复杂性，简化客户端与多个子系统之间的交互。其核心是 ‌封装复杂性‌，提供“一站式”调用入口。

外观模式的核心角色

角色‌	‌职责‌	‌示例场景‌
‌Facade（外观类‌)	封装子系统的复杂调用逻辑，提供简洁接口	`HomeTheaterFacade`（家庭影院控制中心）
‌Subsystems（子系统类‌)	实现具体功能，对外观类透明	灯光系统、音响系统、投影系统

适用场景

复杂系统整合 多个子系统需要统一的入口（如电商下单流程）。
分层架构设计 提供分层接口隔离底层实现（如框架API）。
遗留系统适配 为新系统封装旧接口，减少迁移成本。

使用

设计一个家庭影院控制系统，用户只需要通过一个按钮即可完成“观影模式”（关灯、开投影、开影音）。

子类系统 （灯光系统、投影仪系统、影响系统）

/*
 * 子系统 ： 灯光系统
 * @Author：lyj
 * @Date：2025/5/7 16:17
 */
public class LightSystem {
    /**
     * 灯光调暗至观影模式
     */
    public void dimLight(){
        System.out.println("\uD83D\uDCA1 灯光调暗至观影模式");
    }
    /**
     * 灯光调亮至正常模式
     */
    public void brightLight(){
        System.out.println("\uD83D\uDCA1 灯光调亮至正常模式");
    }
    public void offLight(){
        System.out.println("\uD83D\uDCA1 关闭灯光");
    }
}
/*
 * 子系统 ： 音响系统
 * @Author：lyj
 * @Date：2025/5/7 16:17
 */
public class SoudSystem {
    /**
     * 启动环绕声模式
     */
    public void on()
    {
        System.out.println("\uD83D\uDD0A 音响系统启动，切换至环绕声模式");
    }
    /**
     * 设置音量
     * @param level
     */
    public void Volume(int level)
    {
        System.out.println("\uD83D\uDD0A 音量设置为：" + level);
    }
    /**
     * 关闭音响系统
     */
    public void off()
    {
        System.out.println("\uD83D\uDD0A 音响系统关闭");
    }
}
/**
 * 子系统 ： 设置投影仪
 * @Author：lyj
 * @Date：2025/5/7 16:21
 */
public class Projector {
    /**
     * 启动投影仪
     */
    public void start()
    {
        System.out.println("\uD83D\uDCFD\uFE0F 投影仪启动，切换到HDMI输入");
    }

    /**
     * 关闭投影仪
     */
    public void shutDown()
    {
        System.out.println("\uD83D\uDCFD\uFE0F 投影仪关闭");
    }
}

外观类 （家庭影院操作）

/**
 * 外观类 ： 家庭影院操作
 * @Author：lyj
 * @Date：2025/5/7 16:24
 */
public class HomeTheaterFacade {
    private LightSystem lightSystem;
    private SoudSystem soudSystem;
    private Projector projector;

    public HomeTheaterFacade(){
        lightSystem = new LightSystem();
        soudSystem = new SoudSystem();
        projector = new Projector();
    }

    /**
     * 一键开启观影模式
     */
    public void startMovie(){
        lightSystem.dimLight();
        soudSystem.on();
        projector.start();
    }

    public void endMovie(){
        lightSystem.offLight();
        soudSystem.off();
        projector.shutDown();
    }
}

测试

HomeTheaterFacade homeTheaterFacade = new HomeTheaterFacade();
homeTheaterFacade.startMovie(); // 开启
System.out.println("----------------------------------------------------------------------------");
homeTheaterFacade.endMovie();   // 关闭

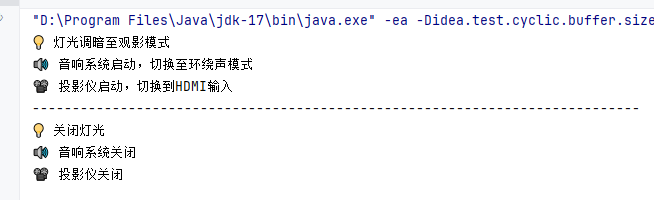

运行结果如下：

中介者模式

中介者模式:是23种设计模式中的行为模式，旨在通过封装对象间的交互逻辑，‌降低多个对象间的耦合度。‌

中介者模式的优势包括：

降低耦合度 对象间无需直接引用，通信统一由中介者处理。
集中控制交互逻辑 新增同事类时只需要改中介者，避免分散到各对象中（如添加消息过滤功能）
简化多对多关系 将复杂的网状通信变为星型结构（如飞机与塔台管制系统）

中介者模式核心思想

角色‌	‌职责‌
‌Mediator‌（中介者接口）	定义中介者接口，协调各对象间的通信（如聊天室转发消息）
‌ConcreteMediator‌（中介者实现类）	实现具体协调逻辑，管理并维护所有同事对象的引用
‌Colleague‌（同事接口类）	定义同事类接口，每个同事类持有中介者引用，通过中介者与其他同事通信

应用场景

GUI组件交互 窗口中的按钮、输入框等组件通过中介者协调事件（如点击触发输入框刷新)。
航空管制系统 飞机与塔台通过中介者交换位置和状态信息，避免飞机间直接通信。
游戏引擎角色交互 游戏角色通过中介者处理战斗、交易等交互逻辑。

使用

聊天室消息转发。

中介者接口 （聊天室接口类）

/**
 * 中介者接口 : 聊天室通用接口
 * @Author：lyj
 * @Date：2025/5/13 18:07
 */
public interface ChatMediator {
    /**
     * 发送消息
     * @param msg 消息
     * @param user 发送用户
     */
    public void sendMessage(String msg, User user);
    /**
     * 添加用户
     * @param user 用户
     */
    public void addUser(User user);
}

中介者实现类

/**
 * 具体中介者 ： 聊天室
 * @Author：lyj
 * @Date：2025/5/13 18:11
 */
public class ChatRoomMediator implements ChatMediator {
    /**
     * 聊天室成员
     */
    private List<User>  users= new ArrayList<>();

    /**
     * 发送消息
     * @param msg 消息
     * @param sender 发送用户
     */
    @Override
    public void sendMessage(String msg, User sender) {
        for (User user : users) {
            if (user != sender) {       // 消息排除发送者自身
                user.receive(msg);
            }
        }
    }

    /**
     * 添加用户
     * @param user 用户
     */
    @Override
    public void addUser(User user) {
        users.add(user);
    }
}

同事类

/**
 * 抽象同事类： 用户
 * @Author：lyj
 * @Date：2025/5/13 18:10
 */
public abstract class User {
    protected ChatMediator mediator;        // 聊天室
    protected String name;                  // 用户名

    /**
     * 构造函数
     * @param mediator 聊天室
     * @param name 用户名
     */
    public User(ChatMediator mediator, String name)
    {
        this.mediator = mediator;
        this.name = name;
    }

    /**
     * 发送消息
     * @param msg
     */
    public abstract void send(String msg);
    /**
     * 接收消息
     * @param msg 消息
     */
    public abstract void receive(String msg);
}

/**
 * 具体同事类（普通用户）
 * @Author：lyj
 * @Date：2025/5/13 18:16
 */
public class ChatUser extends User {
    /**
     * 构造函数
     *
     * @param mediator 聊天室
     * @param name     用户名
     */
    public ChatUser(ChatMediator mediator, String name) {
        super(mediator, name);
    }

    /**
     * 发送消息
     * @param msg 消息内容
     */
    @Override
    public void send(String msg) {
        System.out.println(this.name + "[发送消息]: =" + msg);
        mediator.sendMessage(msg, this);        // 通过中介者返送消息
        System.out.println("");
    }

    /**
     * 接收消息
     * @param msg 消息内容
     */
    @Override
    public void receive(String msg) {
        System.out.println(this.name + "[接收消息]: =" + msg);
    }
}

客户端使用：

// 创建中介者（聊天室）
ChatMediator chatRoom = new ChatRoomMediator();
// 创建用户并注册聊天室
ChatUser user1 = new ChatUser(chatRoom, "张三");
ChatUser user2 = new ChatUser(chatRoom, "李四");
ChatUser user3 = new ChatUser(chatRoom, "王五");
chatRoom.addUser(user1);
chatRoom.addUser(user2);
chatRoom.addUser(user3);

// 发送消息
user1.send("你好，我是张三");
user2.send("你好，我是李四");

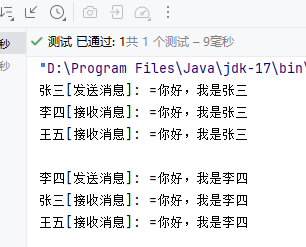

运行结果：

观察者模式

观察者模式（Observer Pattern）‌ 是 GoF 23 种设计模式中的 ‌行为型模式‌，用于建立 ‌对象间一对多的依赖关系‌。当一个对象（被观察者/主题）状态变化时，所有依赖它的对象（观察者）都会收到通知并自动更新。

观察者模式优势：

松耦合 被观察者无需了解观察者的具体实现，只需要接口交互（如气象站无需知道显示设备类型）
动态订阅机制 可运行时时动态添加/移除观察者（如临时关闭某个显示设备）
广播通讯能力 状态变化时自动通知所有观察者（如股票价格变动通知多个交易终端）

角色

角色‌	‌职责‌
‌Subject‌(抽象被观察者)	被观察者接口，定义注册观察者、删除观察者、通知观察者的方法
‌ConcreteSubject‌（具体被观察者）	具体被观察者，维护观察者列表，在状态变化时触发通知
‌Observer‌（抽象观察者）	观察者接口，定义接收通知后的响应方法（如更新数据）
‌ConcreteObserver‌（具体观察者）	具体观察者，实现响应逻辑（如刷新界面显示

使用场景

GUI事件监听 按钮点击事件触发多个监听的onClick() 方法
消息队列系统 生产者发布消息，多个消费之订阅并处理消息。
游戏引擎 角色血量变化触发UI血条、成就系统的更新。
配置中心更新 配置修改后自动同步到所有微信服务模块。

使用

气象站数据更新通知

抽象被观察者 （气象站通用接口）

/**
 * 被观察者接口
 * @Author：lyj
 * @Date：2025/5/14 11:40
 */
public interface Subject {
    /**
     * 注册观察者
     * @param observer 观察者
     */
    public void registerObserver(Observer observer);
    /**
     * 移除观察者
     * @param observer 观察者
     */
    public void removeObserver(Observer observer);
    /**
     * 通知观察者
     */
    public void notifyObservers();
}

具体被观察者 （气象站）

/**
 * 被观察者 ： 气象站
 * @Author：lyj
 * @Date：2025/5/14 11:51
 */
public class WeatherSatation implements Subject {
    private List<Observer> observers = new ArrayList<>();
    private float temperature;
    /**
     * 注册观察者
     * @param observer 观察者
     */
    @Override
    public void registerObserver(Observer observer) {
        observers.add(observer);
    }

    /**
     * 移除观察者
     * @param observer 观察者
     */
    @Override
    public void removeObserver(Observer observer) {
        observers.remove(observer);
    }

    /**
     * 模拟温度变化，并触发通知
     */
    @Override
    public void notifyObservers() {
        for (Observer observer : observers) {
            observer.update(temperature);
        }
    }

    /**
     *  模拟温度变化，并触发通知
     * @param temperature 温度变化
     */
    public void setTemperature(float temperature) {
        this.temperature = temperature;
        notifyObservers();
        System.out.println();
    }
}

抽象观察者 (抽象观察者获取气温)

/**
 * 观察者接口
 * @Author：lyj
 * @Date：2025/5/14 11:48
 */
public interface Observer {
    /**
     * 更新天气
     * @param temperature 气温
     */
    public void update(float temperature);
}

具体观察者 (设备获取气温)

/**
 * 具体观察者 ： 显示设备
 * @Author：lyj
 * @Date：2025/5/14 15:26
 */
public class DisplayDevice implements Observer {
    private String deviceName;      // 设备名称
    public DisplayDevice(String deviceName) {
        this.deviceName = deviceName;
    }
    /**
     * 更新数据（接收更新温度通知）
     * @param temperature 气温
     */
    @Override
    public void update(float temperature) {
        System.out.printf("[%s]收到通知，温度：%.1f°C\n" ,deviceName, temperature);
    }
}

运行客户端：

// 创建被观察者
WeatherSatation weatherSatation = new WeatherSatation();
// 创建观察者
Observer displayDevice1 = new DisplayDevice("手机显示屏");
Observer displayDevice2 = new DisplayDevice("电视显示屏");
// 注册观察者
weatherSatation.registerObserver(displayDevice1);
weatherSatation.registerObserver(displayDevice2);
// 模拟温度变化
weatherSatation.setTemperature(25f);
weatherSatation.setTemperature(30f);
// 移除一个观察者
weatherSatation.removeObserver(displayDevice1);
weatherSatation.setTemperature(27.6f);

运行结果：

扩展——发布订阅者模式

发布订阅模式，是观察者模式的升级版。

观察者模式VS发布订阅者模式，有什么区别和联系呢？

观察者模式 ：被观察者直接维护观察者列表，强耦合（如气象站直接调用update() 方法）
发布-订阅者模式 ：通过消息代理（Broker） 解耦，发布者和订阅者互不知晓对方的存在（如 Kafka、MQIT）

关键差异对比

特征	观察者模式	发布-订阅者模式
耦合度	被观察者持有观察者引用	通过消息代理完全解耦
通信方式	同步调用`update()`方法	异步消息队列（可跨进程/网络）
扩展性	适合单机简单场景	适合分布式系统（如微服务）
