ARM - 海思 - HI35xx平台串口配置方法

转自 ： https://blog.csdn.net/dosthing/article/details/82951207



海思UART启用
海思默认只开启UART0单元作为调试功能使用，在实际应用中我们常常需要使用UART1、UART2来与外围设备对接，以实现串口通信。此时我们就需要配置启用UART1、UART2单元，这个过程分为3步：

确保硬件IO口设计及时钟频率正常
检查UART单元所使用的IO口复用关系
配置内核，将UART映射为设备文件

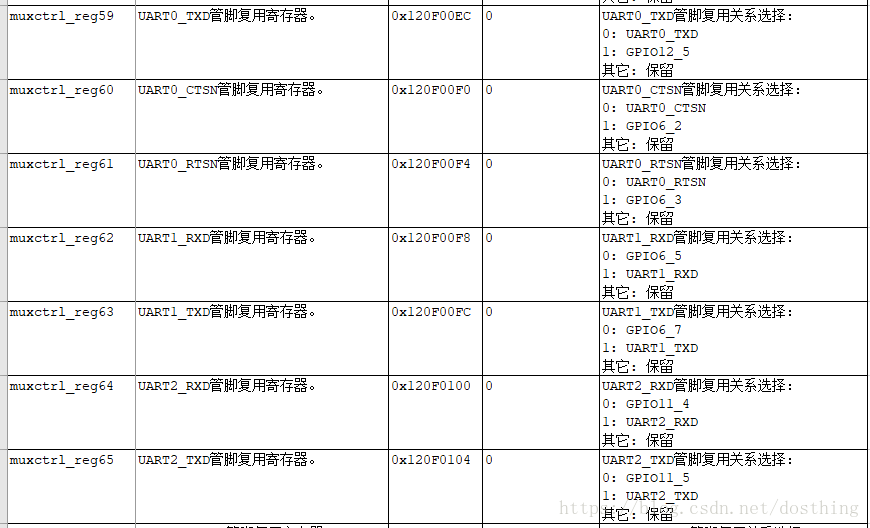

上表是海思芯片IO口复用关系表，由此可知大多数IO口的默认功能都不是作为UART单元来使用，故需要配置它们的复用关系，可以采用在系统启动脚本里添加如下命令来配置IO口的复用关系：

himm 0x120F00F8 0x1

himm 0x120F00FC 0x1

　接下来是配置内核，以实现UART单元映射为linux下的设备文件，这里主要涉及就是海思的设备树更改，相对简单。

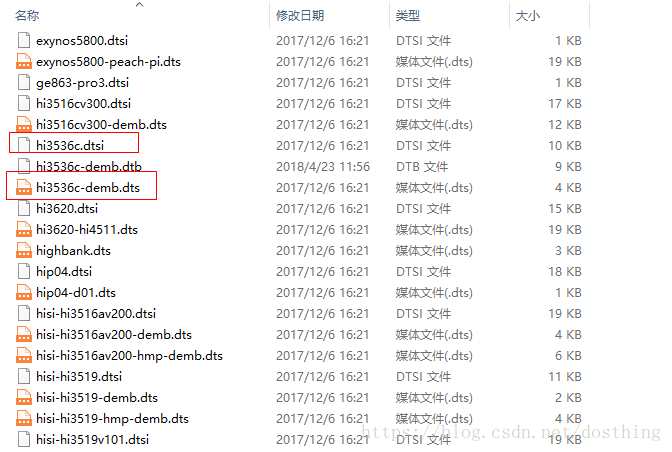

进入SDK目录\osdrv\opensource\kernel\linux-3.18.y\arch\arm\boot\dts，找到以下设备树文件。　

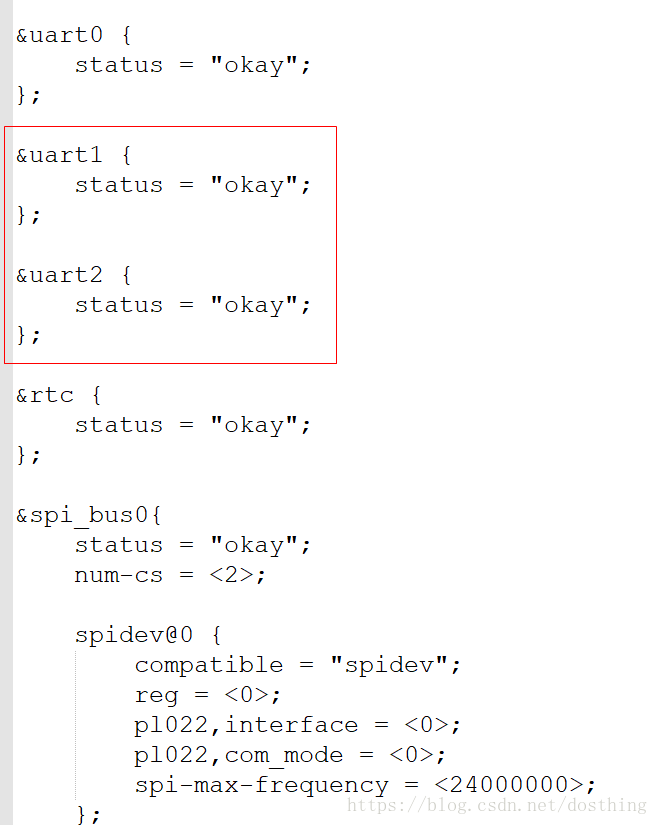

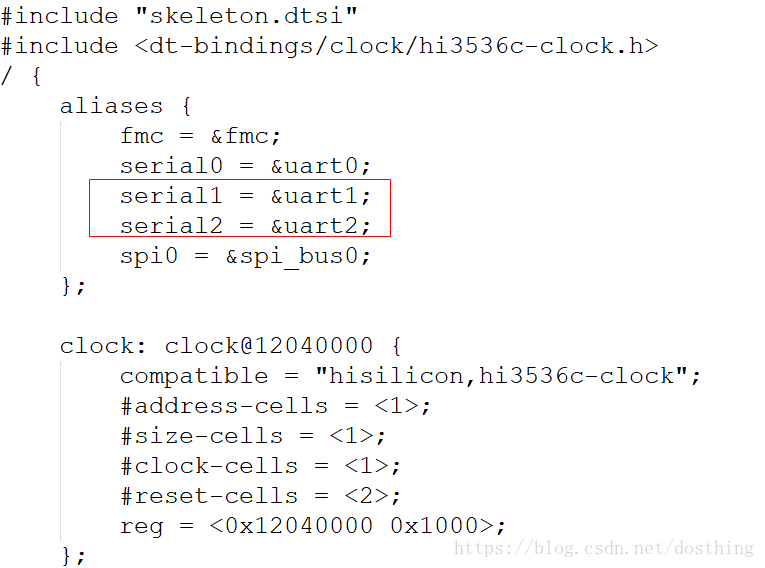

修改以下内容：



至此海思UART单元配置完成，重新编译内核，并将内核烧录运行。如果没有什么异常，在设备上的/dev/目录下会有以下3个设备文件出现，接下来软件对此设备文件进行编程操作即可。

/dev/ttyAMA0

/dev/ttyAMA1

/dev/ttyAMA2
