门禁

首先我们需要了解几个常用的关键词
【AC】交流电：无需区分正负极，可以反接，常用220V。正极叫火线 L，负极叫零线 N；开关必须接火线，因为地线会充当零线漏电跑电。
【DC】直流电：需要区分正负极，不可反接，常用12V，5V。正极+12v，负极有个名称叫【GND】或-12v表示，如：电瓶，电源适配器等等。
【GND】直流电负极；门禁电源GND表示-12v。而正极直接由+12V表示。
继电器：【COM，NC，NO】
【COM】公共端，可接正极也可接负极；门禁电源默认与+12v电压连接，通电com指向nc，则nc有+12v电压。no没电压。

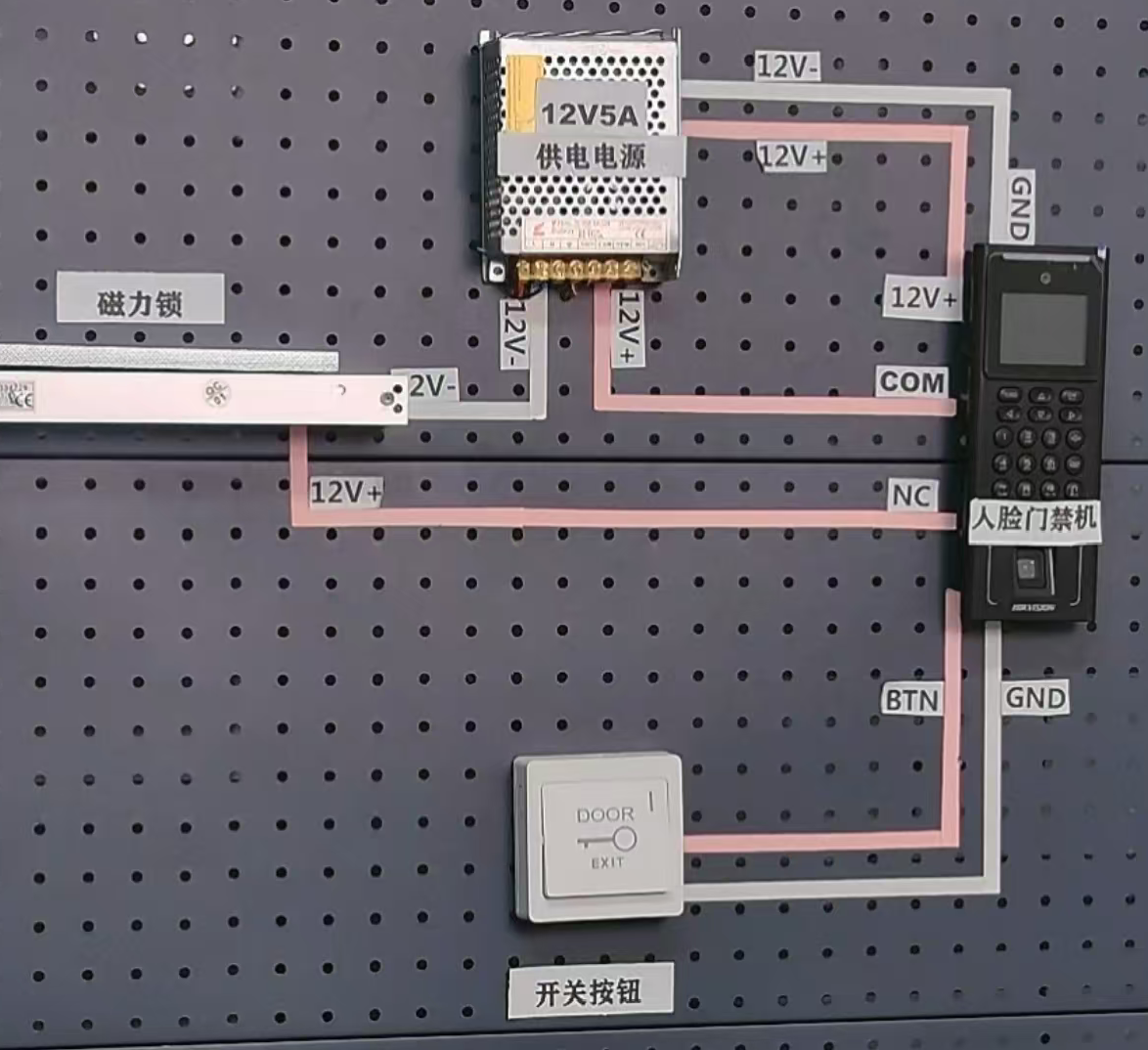

【NC】常闭，正常与com连接，通电后有12v电压。一般接磁力锁。
【NO】常开，通常与com断开，没有电压，经过push开关与com连接有短时间电压。一般接电机锁。
继电器内部有个磁铁默认磁铁负极有个开关叫【PUSH】，开启后磁力会把com从nc吸到no上来，no有12v电压。
【PUSH】继电器的开关按钮，将com的nc短时间切换到no，此时no有电nc没电，过一段时间后恢复。这个恢复时间快慢有可调节按钮。
低电频【push1】【push】：指继电器内部磁铁的开关默认设置在负极，与-12V负极【GND】接通后开门。
高电频【push2】【push+】：指继电器内部磁铁的开关设置在正极，需要与+12V正极接通后开门。
【Voltage】调节电压，线路过长可以加大电压。
【Time】调节继电器恢复时间。
【OPEN】【BUT】和push一样，只是有些门禁主机用来表示继电器开关。
【BELL】门铃。
【C】【CONTROL】消防联动开门。

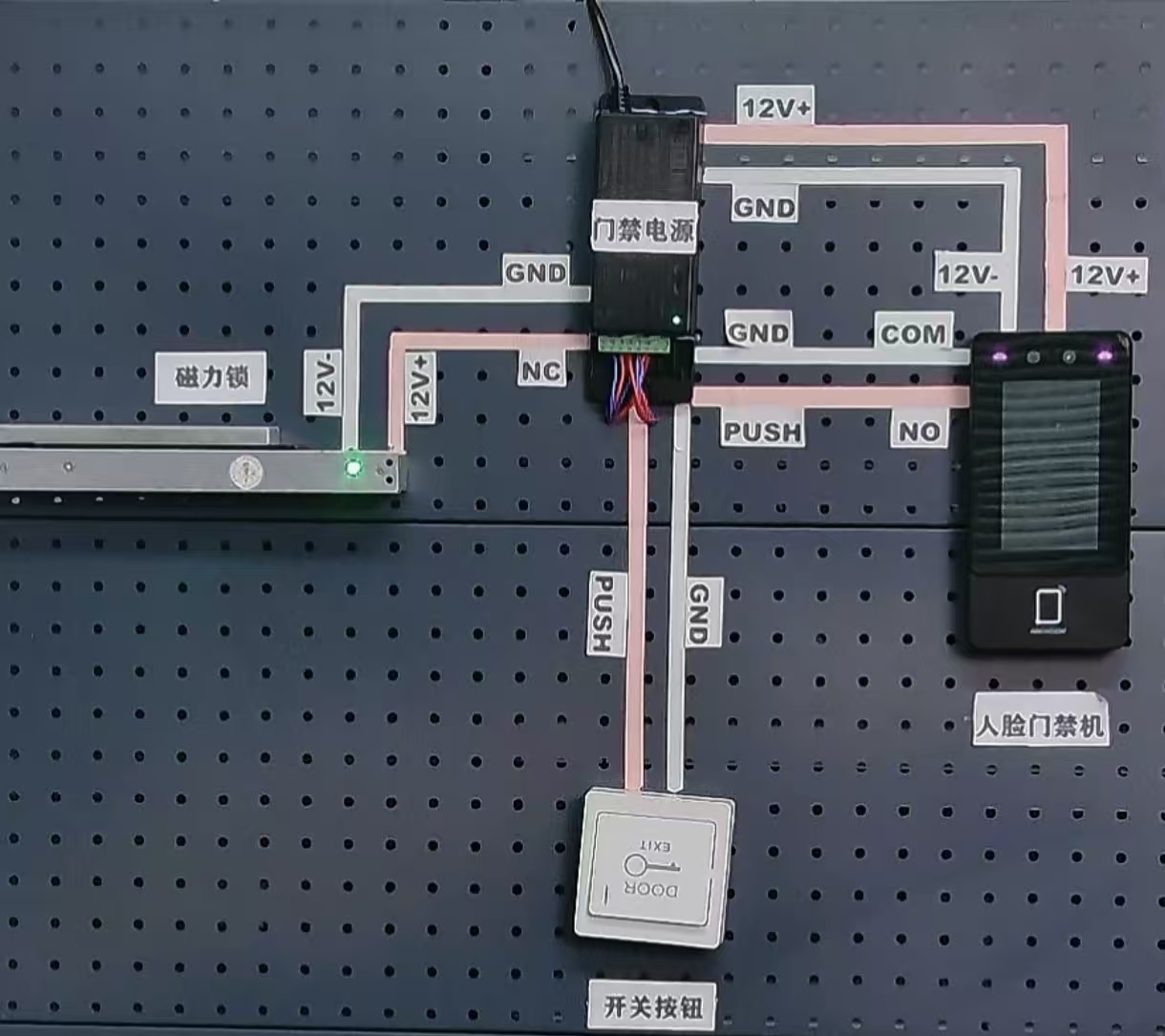

为什么no必须接push上？
门禁电源继电器COM默认与+12v电压连接，所以通电后NC有+12v。
智能面板和密码主机的COM默认与GND连接，NC输出的是-12v电压信号。或者是没连接直接给个COM端口的，需要COM与GND短接得到-12v的电压信号。
push才是改变继电器开关按钮，刚好门禁电源push需要的就是-12v的电压信号。所以COM-->GND而NO-->PUSH
