FPGA入门必懂--DDS(Direct Digital Synthesizer)直接数字频率合成器,从原理到实战全解析

DDS(Direct Digital Synthesizer)即数字合成器，是近年来发展起来的一种新的频率合成技术,其主要优点是相对带宽很大，频率转换时间极短（可小于20 ns)，频率分辨率很高，全数字化结构便于集成，输出相位连续可调，且频率、相位和幅度均可实现程控。随着FPGA技术的不断发展，该技术得到愈加成熟的应用。借助 FPGA 平台开发的高性能的 DDS 发生器与基于 DDS 芯片设计的信号发生器相比，具有成本更低，操作更加灵活，而且还能根据要求在线更新配置等诸多优点。同时，整个系统开发流程更趋于软件化、自定义化，开发周期更短，调试过程更加简单。

我会用“在坐标纸上画正弦波”的类比，把DDS的核心模块、工作流程拆解得明明白白。

一、先搞懂：DDS到底是个啥？

DDS的全称是“Direct Digital Synthesizer”，直译就是“直接数字频率合成器”。核心定义可以总结为：用纯数字的方式，生成稳定、可控的模拟信号。

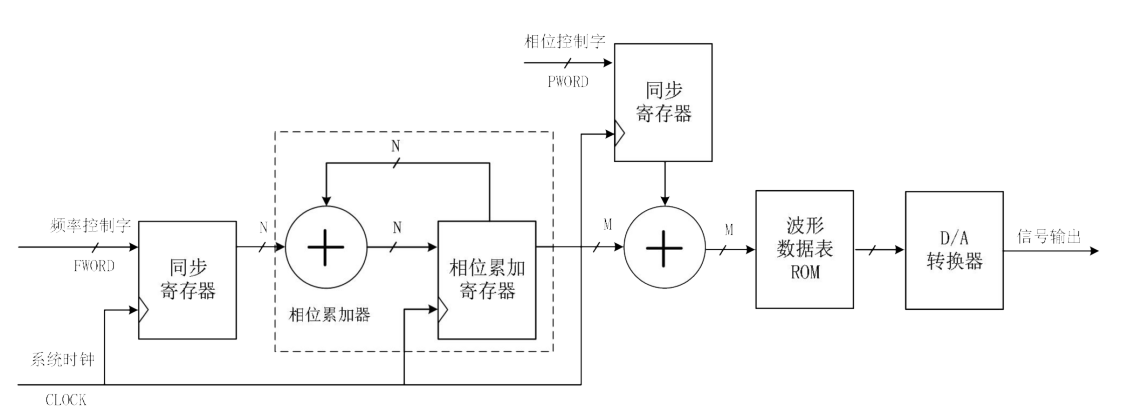

DDS 是如何实现控制发生信号的呢？如果想生成一个质量较好的 DDS 发生信号，无非是对波形、频率、相位这几个关键要素进行控制和搭配组合。下面是其中一种常用的 DDS 控制信号发生器的实现方案原理图。

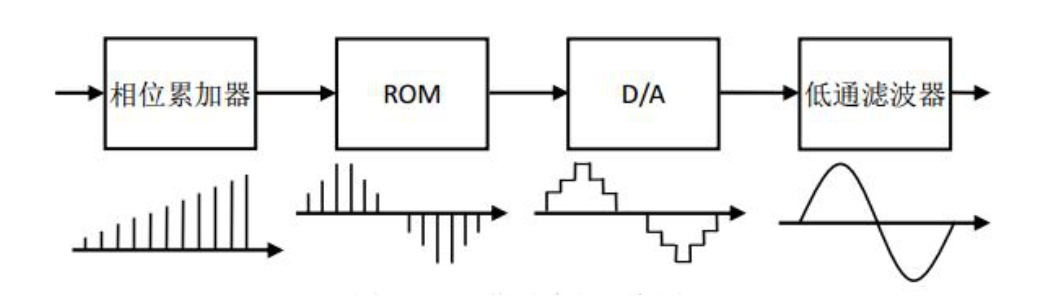

DDS 主要由相位累加器、相位调制器、波形数据表以及 D/A转换器构成。其中相位累加器由 N 位加法器与 N 位寄存器构成。每个时钟周期的时钟上升沿，加法器就将频率控制字与累加寄存器输出的相位数据相加，相加的结果又反馈至累加寄存器的数据输入端，以使加法器在下一个时钟脉冲的作用下继续与频率控制字相加。这样，相位累加器在时钟作用下，不断对频率控制字进行线性相位累加。即在每一个时钟脉冲输入时，相位累加器便把频率控制字累加一次。
相位累加器输出的数据就是合成信号的相位。相位累加器的溢出频率，就是DDS输出的信号频率，相位累加器输出的数据，作为波形存储器的相位采样地址，这样就可以把存储在波形存储器里的波形采样值经查表找出，完成相位到幅度的转换。
波形存储器的输出数据送到 D/A 转换器，由 D/A 转换器将数字信号转换成模拟信号输出。

初学者不用记复杂概念，只需记住DDS的3个核心优势：

• 频率灵活：想改输出频率，改个数字参数就行，不用动硬件；

• 相位可控：正弦波想从0°开始，还是从90°开始，自由设定；

• 波形多样：存不同的波形数据，就能输出正弦波、方波、三角波。

举个实际场景：你做一个信号发生器项目，需要输出1MHz、相位偏移30°的正弦波，以及500kHz的方波——用DDS只需改3个参数，不用换任何硬件，这就是它的强大之处。

二、核心目标：DDS要解决什么问题？

传统模拟信号发生器（比如用晶振+分频器）有个大问题：想改频率就得换晶振或调整复杂电路，而且频率精度低、相位没法灵活控制。

DDS的核心目标就是解决这些痛点，实现“数字编程控制模拟信号”：

1. 控制频率：输出信号的频率精准可调（比如从1Hz到100MHz）；

2. 控制相位：信号的起始相位可设（0°~360°任意偏移）；

3. 控制波形：支持多种波形输出（正弦、方波、三角波等）；

4. 高稳定性：输出信号的频率、幅度都很稳定，不受温度等环境影响。

三、用“画正弦波”理解DDS核心模块

DDS的硬件结构不复杂，核心是“相位控制→查表取幅度→数模转换”的流程。我们把整个过程类比成“在坐标纸上画正弦波”，每个模块对应画波形的一个步骤，瞬间就懂了。

先明确“画波形”的核心要素：

• 横坐标：相位（对应波形的周期进度，0°~360°为一个完整周期）；

• 纵坐标：幅度（对应波形的高低，比如正弦波0°时幅度0，90°时幅度最大）；

• 节拍器：系统时钟（每响一次，画笔就移动一次，控制画画的速度）。

下面结合DDS的经典结构，逐个拆解模块的作用：

1. 系统时钟（CLOCK）：画波形的“节拍器”

系统时钟是整个DDS的“节奏指挥家”——每来一个时钟脉冲，整个画波形的流程就推进一次。

比如我们用50MHz的系统时钟（周期20ns），就相当于“节拍器每20ns响一次，画笔每20ns移动一次”。时钟频率越高，画笔移动的节拍越快，理论上能生成的信号频率也越高。

核心作用：给DDS所有模块提供统一的工作节奏，确保数据传输和计算同步。

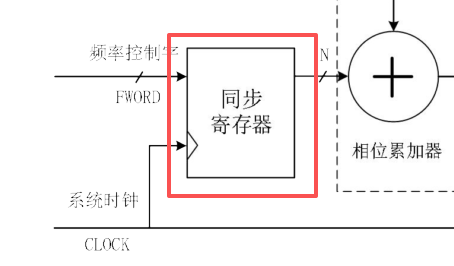

2. 频率控制字（FWORD）：画笔的“每拍移动距离”

频率控制字是控制输出信号频率的核心，没有它，DDS就没法调频率。我们把它类比成“画笔每拍在横坐标（相位）上移动的距离”：

• 移动距离大：每拍走10个刻度，画完一个周期（360°）用的节拍少，输出频率高；

• 移动距离小：每拍走2个刻度，画完一个周期用的节拍多，输出频率低。

旁边的“同步寄存器”作用很简单：暂存这个“移动距离”，避免它突然变化导致画出来的波形“断档”。比如你正在画1MHz的正弦波，频率控制字突然跳变，波形就会出现毛刺，同步寄存器能让变化“平稳过渡”。

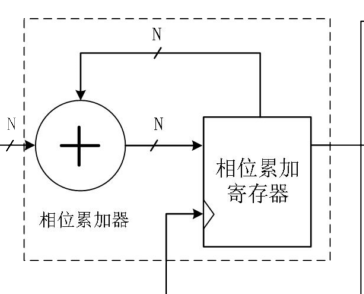

3. 相位累加器+相位寄存器：记录画笔的“当前位置”

这是DDS的灵魂模块，相当于“实时记录画笔在横坐标（相位）上的位置”，也是DDS能精准控制频率的关键。

工作逻辑很简单：每来一个系统时钟（节拍器响一次），就把“频率控制字（每拍移动距离）”加到当前的“横坐标位置”上，得到新的位置；相位寄存器则负责暂存这个新位置，确保下一次计算的起点准确。

举个具体例子帮你理解：

假设相位累加器是32位的（可以理解为把0°~360°的横坐标分成了2³²个小刻度，精度极高），系统时钟频率f_c=50MHz，频率控制字FWORD=1073741824（约2³²的1/4）。

1. 每拍移动距离：1073741824个刻度；

2. 每4拍移动的总刻度：4×1073741824=4294967296=2³²个刻度（刚好走完一个周期360°）；

3. 输出频率：50MHz ÷ 4 = 12.5MHz（每4个时钟周期输出一个波形周期）。

这就引出了DDS的核心频率计算公式（记不住也没关系，工具能自动算）：

其中：fo是输出信号频率，FWORD是频率控制字，f_c是系统时钟频率，N是相位累加器的位数（常用32位）。

关键特性：当累加器的值超过2³²时，会自动“溢出”（相当于横坐标走完一个周期，回到起点重新开始），溢出的频率就是我们要的输出频率。

4. 相位控制字（PWORD）：画笔的“起始位置”

想让正弦波从0°开始画，还是从90°开始画？这就靠相位控制字了——它相当于“画笔的起始横坐标”，负责控制信号的相位偏移。

比如：

• 相位控制字对应0°：画笔从横坐标起点开始画，输出标准正弦波；

• 相位控制字对应90°：画笔从横坐标的90°位置开始画，输出的正弦波就变成了余弦波（相位偏移90°）。

和频率控制字一样，它也配有同步寄存器，确保相位偏移的变化平稳，不会导致波形突变。

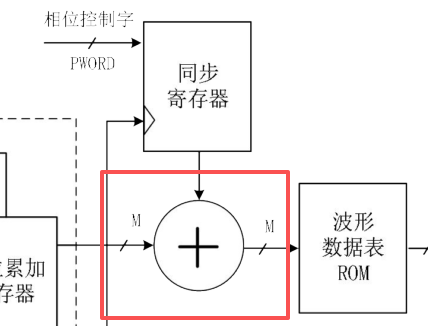

5. 加法器：确定画笔的“最终位置”

这个模块的作用很直接：把“相位累加器的当前位置”和“相位控制字的起始位置”相加，得到画笔当前实际要画的横坐标。

比如：起始位置是30°（相位控制字），当前累加的位置是60°（相位累加器），那么最终横坐标就是90°——对应正弦波90°位置的幅度值（最大幅度）。

6. 波形数据表ROM：正弦波的“幅度模板”

ROM（只读存储器）里存的是“横坐标→纵坐标”的对应表，相当于“画波形的模板”。比如我们要画正弦波，就把0°~360°每个相位对应的幅度值提前存到ROM里。

举个简化例子（实际用10位或12位精度，这里用8位方便理解）：

相位（横坐标）	正弦波幅度（纵坐标）	8位数字值（ROM存储值）
0°	0	128（中间值，对应0V）
30°	0.5×最大幅度	192
90°	最大幅度	255
180°	0	128
270°	最小幅度	0

当加法器给出“最终横坐标”（比如90°），ROM就会根据这个地址，输出对应的“数字幅度值”（255）——这一步就是“查表取幅度”。

灵活之处：想输出方波？只需把ROM里的“正弦波幅度表”换成“方波幅度表”（比如0°_{180°存255，180°}360°存0），不用改任何其他模块。

7. D/A转换器：把“数字幅度”变成“模拟波形”

ROM输出的是“数字信号”（比如8位的0_{255），但我们最终需要的是“模拟电压信号”（比如0}3.3V的正弦波）——这就需要D/A转换器（数模转换器）来“翻译”。

它的工作原理很简单：把数字幅度值按比例转换成模拟电压。比如8位D/A的参考电压是3.3V，那么数字值255对应3.3V，128对应1.65V，0对应0V——这样一来，数字幅度值就变成了连续变化的模拟电压，也就是我们想要的正弦波。

注意：D/A的位数决定了波形的“精度”，比如12位D/A比8位D/A的幅度台阶更细，输出的波形更平滑，没有“锯齿感”。

四、完整流程

把上面的模块串起来，我们用“生成12.5MHz正弦波”的例子，看DDS的完整工作流程（系统时钟50MHz，32位相位累加器，频率控制字1073741824）：

1. 初始化：相位控制字设为0°（从起点开始画），频率控制字设为1073741824（每拍移动1/4周期）；

2. 节拍触发：50MHz时钟每20ns来一个脉冲（节拍器响）；

3. 相位更新：相位累加器把“当前位置+频率控制字”，得到新位置（每拍移动1/4周期）；

4. 相位校准：加法器把“新位置+相位控制字（0°）”，得到最终横坐标；

5. 查表取幅度：根据最终横坐标，从ROM中读出对应的数字幅度值；

6. 数模转换：D/A把数字幅度值转换成模拟电压；

7. 循环重复：每来一个时钟脉冲，重复步骤3~6，最终输出连续的12.5MHz正弦波。

关键观察：每4个时钟周期，相位累加器刚好走完一个周期（360°），所以输出频率=50MHz÷4=12.5MHz，和我们预期的一致。

五、DDS的核心设计思路

学完模块和流程，你会发现DDS的灵活度来自“全数字可编程”，核心思路可以总结为3点：

1. 频率由“相位步进”控制：不用改硬件，只需改频率控制字（每拍移动距离），就能精准调频率；

2. 相位由“起始位置”控制：改相位控制字（起始横坐标），就能实现任意相位偏移；

3. 波形由“ROM表”控制：换ROM里的波形数据，就能输出不同波形，实现“一器多用”。

这也是DDS在FPGA中特别受欢迎的原因——所有参数都能通过代码编程控制，适配各种场景。

六、从原理到上手

懂了原理，下一步就是动手实践。给初学者3个关键tips，帮你快速用FPGA实现DDS：

1. 波形ROM的实现（最常用操作）

FPGA中不用外接ROM，直接用“Block Memory Generator”IP核生成内置ROM：

• 用Matlab生成波形数据（比如1024点的正弦波，12位精度），保存为.coe文件；

• 在Vivado中调用IP核，选择“ROM”模式，导入.coe文件，生成波形ROM；

• 把相位累加器的输出作为ROM的地址，就能读出对应的幅度值。

2. 频率控制字的计算（不用死算）

直接用公式算频率控制字容易出错，推荐两个方法：

• 在线计算器：搜“DDS频率控制字计算器”，输入系统时钟、输出频率、累加器位数，直接出结果；

• 代码自动算：在Verilog中用参数定义，比如“parameter FWORD = (输出频率 << 32) / 系统时钟频率;”，编译时自动计算。

3. D/A选型的关键指标

D/A是连接数字和模拟的桥梁，初学者选D/A时重点看两个指标：

• 位数：8位~16位，位数越高，波形越平滑；

• 转换速率：必须大于2倍的输出信号频率（ Nyquist准则），比如输出100MHz信号，选转换速率≥200MSPS的D/A。

七、总结：DDS的核心就是“数字控相位”

看到这里，你应该彻底明白DDS的原理了——它没有复杂的模拟电路，核心就是“用数字逻辑控制相位的变化，再通过查表和数模转换，把相位变化变成模拟波形”。

记住这个核心逻辑，不管是改频率、调相位，还是换波形，都能对应到具体的模块参数：

• 改频率 → 调频率控制字；

• 改相位 → 调相位控制字；

• 改波形 → 换ROM数据表。

如果在实践中遇到问题，欢迎在评论区交流~
