FPGA ROM学习笔记：从原理到Vivado IP实战

作为FPGA初学者，存储模块是绕不开的核心知识点，而ROM（只读存储器）作为“预存固定数据”的常用模块，其在Vivado中的实现方式曾让我困惑许久——明明都是生成ROM，为何有两个不同的IP可选？经过一番实操验证，我终于理清了其中的关键，这篇笔记就把从“概念理解”到“IP实战”的完整过程分享给大家。

一、先搞懂：FPGA里的ROM不是“一块芯片”

在传统电路中，ROM是独立的存储芯片，但在FPGA里，ROM是通过底层硬件资源“配置”出来的——FPGA本身没有专门的“ROM芯片”，而是利用内部的存储资源（LUT或Block Memory），通过IP核配置成ROM的功能，实现“断电后数据不丢失”（需提前固化数据）或“上电即加载预设数据”的效果。

这就引出了Vivado中两个ROM相关IP的核心差异：它们占用的FPGA底层资源完全不同，而资源的差异直接决定了ROM的性能、容量和适用场景。

二、核心辨析：两个ROM IP的本质差异

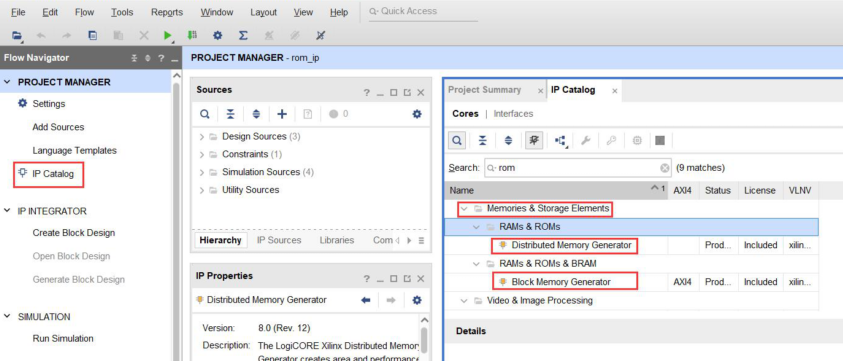

在Vivado的IP Catalog中搜索“rom”，会在“Memories & Storage Elements”下找到两个核心IP：Distributed Memory Generator和Block Memory Generator。两者的核心区别用一句话概括：用“兼职存储资源”还是“专职存储资源”实现ROM。

1.FPGA的两类存储资源

要理解IP差异，必须先明确FPGA的两种底层存储单元，这是一切差异的根源：

• LUT（查找表）：FPGA的“基本逻辑单元”，本质是一个小容量SRAM（比如Xilinx 7系列的LUT6是6输入1输出，对应64bit存储）。它的本职工作是存储逻辑真值表（实现与或非、状态机等组合逻辑），但可被“复用”为存储资源，也就是“分布式存储”。

• Block Memory（嵌入式块存储器）：FPGA中独立的“专职存储模块”，是厂商集成的硬件RAM（比如Xilinx 7系列的BRAM有18Kb/36Kb规格）。它不参与逻辑运算，专门为大容量、高带宽存储设计，物理上与逻辑阵列分离。

2.两个IP的核心特性

基于上述资源差异，两个IP的特性、适用场景完全不同，我做了一张对比表，一目了然：

对比维度	Distributed Memory Generator	Block Memory Generator
核心资源	LUT（复用逻辑资源）	Block Memory（专用存储资源）
容量上限	极小（单LUT 64bit，总容量通常<1KB）	极大（单BRAM 18Kb/36Kb，可级联到MB级）
访问延迟	极低（组合逻辑，地址输入直接出数据，无时钟延迟）	较高（1~2个时钟周期延迟，需时钟沿采样）
访问方式	支持异步+同步	仅支持同步（必须依赖时钟）
资源利用率	小容量（<1KB）利用率高，大容量浪费严重	大容量（>1KB）利用率高，小容量浪费（如存64bit用18Kb BRAM）
功能丰富度	简单（仅基础读写，无高级功能）	丰富（支持双端口、ECC校验、读写位宽不匹配等）
功耗	小容量低，大容量剧增	大容量远低于分布式，小容量反而浪费

通俗比喻：Distributed ROM像“兼职的逻辑工人”，本职是做逻辑运算，临时帮着存点小东西；Block ROM像“专职的仓库管理员”，只干存储，不抢逻辑的活，适合存大量货物。

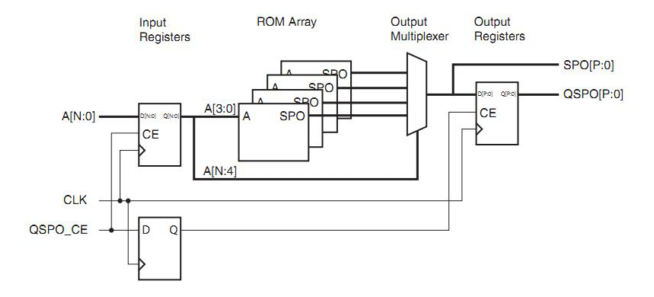

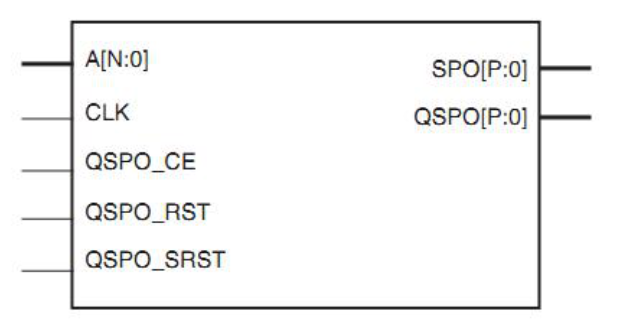

分布式 ROM 原理图示意图和其实现框图如下。

三、Vivado中如何选、如何用？

理论终究要落地，结合我的实操经验，分享“IP选择原则”和“基础配置步骤”，新手直接套用即可。

1. 核心选择原则：看容量和访问需求

不用纠结，按以下场景对号入座：

• 选Distributed Memory Generator的场景： 存储容量极小（比如数码管译码表：16个数字×7段=112bit；状态机跳转表：几十bit）；

• 需要异步访问（无时钟，地址输入立即出数据，比如高速校准参数表）；

• BRAM资源紧张（比如项目中BRAM已被大容量RAM占用，小ROM用LUT复用）。

选Block Memory Generator的场景： 存储容量较大（比如1024点正弦波表：10bit地址×12bit幅值=12KB；串口数据包缓存：32KB）；

系统是同步设计（有统一主时钟，BRAM的同步访问能匹配时序）；

需要高级功能（比如双端口ROM：FPGA和外部芯片同时读；加载初始化文件固化波形数据）。

2. 基础配置步骤（以Block Memory Generator为例）

Block ROM是项目中更常用的场景，这里以“生成1KB正弦波ROM”为例，讲关键步骤：

1. 添加IP：新建工程→IP Catalog→搜索“Block Memory Generator”→双击打开配置界面；

2. 选择ROM模式：在“Memory Type”中选“Single Port ROM”（单端口ROM，最常用）；

3. 配置容量：设置“Write Width”（数据位宽，如12bit）、“Write Depth”（存储深度，如1024），总容量=12×1024=12KB；

4. 加载初始化数据：在“Other Options”中勾选“Load Init File”，导入提前用Matlab或Excel生成的.coe文件（存储正弦波数据）；

5. 生成IP：点击“OK”→“Generate”，IP核就生成完成，后续例化调用即可。

3. 新手避坑点

• Distributed ROM不要存大容量数据：比如存10KB数据，需要占用10×1024/64=160个LUT，会严重挤占逻辑资源，导致其他模块无法实现；

• Block ROM的初始化文件格式要正确：.coe文件首行必须是“MEMORY_INITIALIZATION_RADIX=16;”（指定进制），后续每行是数据，否则IP无法识别；

• 同步访问要注意时序：Block ROM依赖时钟，例化后要确保地址信号在时钟沿前稳定，避免时序违规。

四、ROM学习的延伸方向

掌握基础后，可以进一步探索：

• 双端口ROM的应用：实现FPGA与DMA的并行数据读取；

• ROM与RAM的结合：用ROM存初始化参数，RAM存实时数据；

• 时序优化：Block ROM的延迟优化、Distributed ROM的毛刺处理。

希望这篇笔记能帮到和我一样的FPGA新手，少走弯路，把时间花在“实操验证”上，比单纯看理论高效10倍。如果有疑问，欢迎在评论区交流~
