硬件电源电路设计杂项总结

以后碰到的硬件设计杂项都放在这里,硬件设计是一个积累的过程,每一次试错都是经验,都要有所收获!!!

1.开关电源的反馈引脚一定不能走在电感下面,电感下面不准有任何除电源输入以外的信号走线!
2.晶振的匹配电容一定要与功率地隔离,做包地隔离处理
3.开关电源电路中器件选型
电容:ESR,ESL


肖特基二极管:尤其注意散热,防止热击穿;有高频噪声,与信号线隔离


4.π型滤波电路

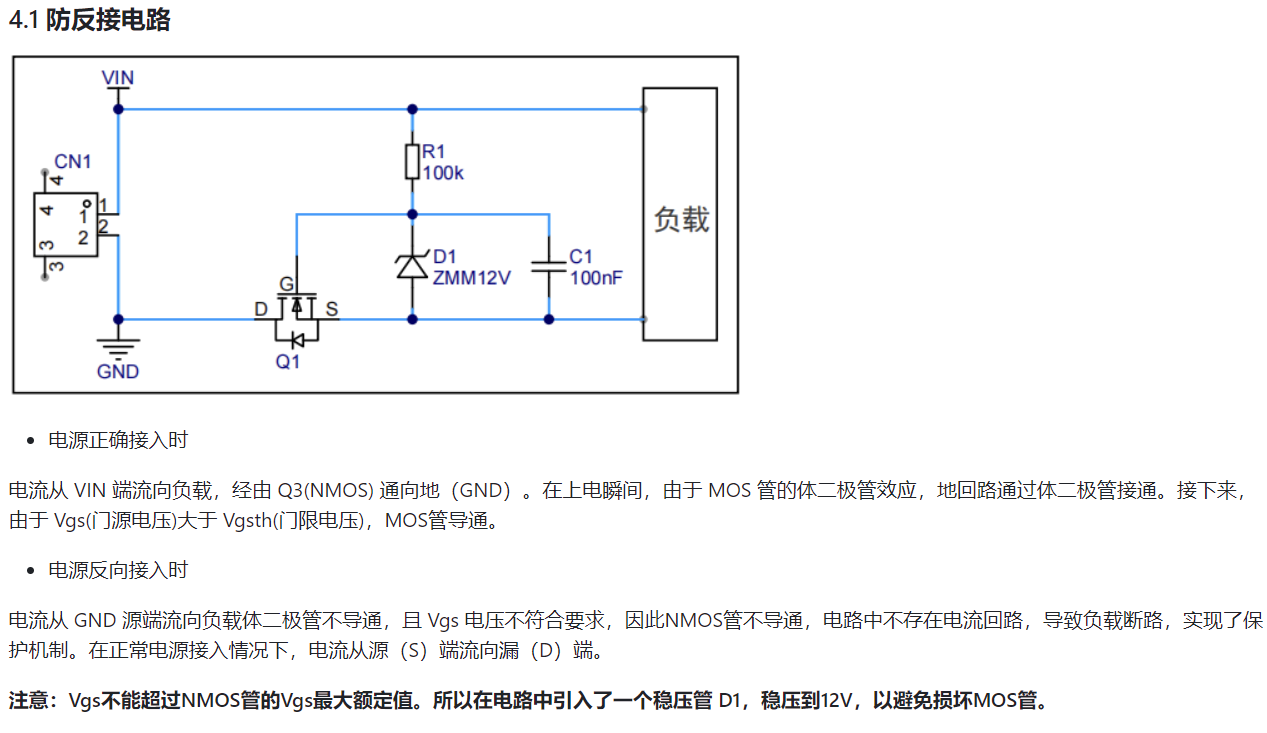

5.一个简单的电源防反接电路 PMOS防反接

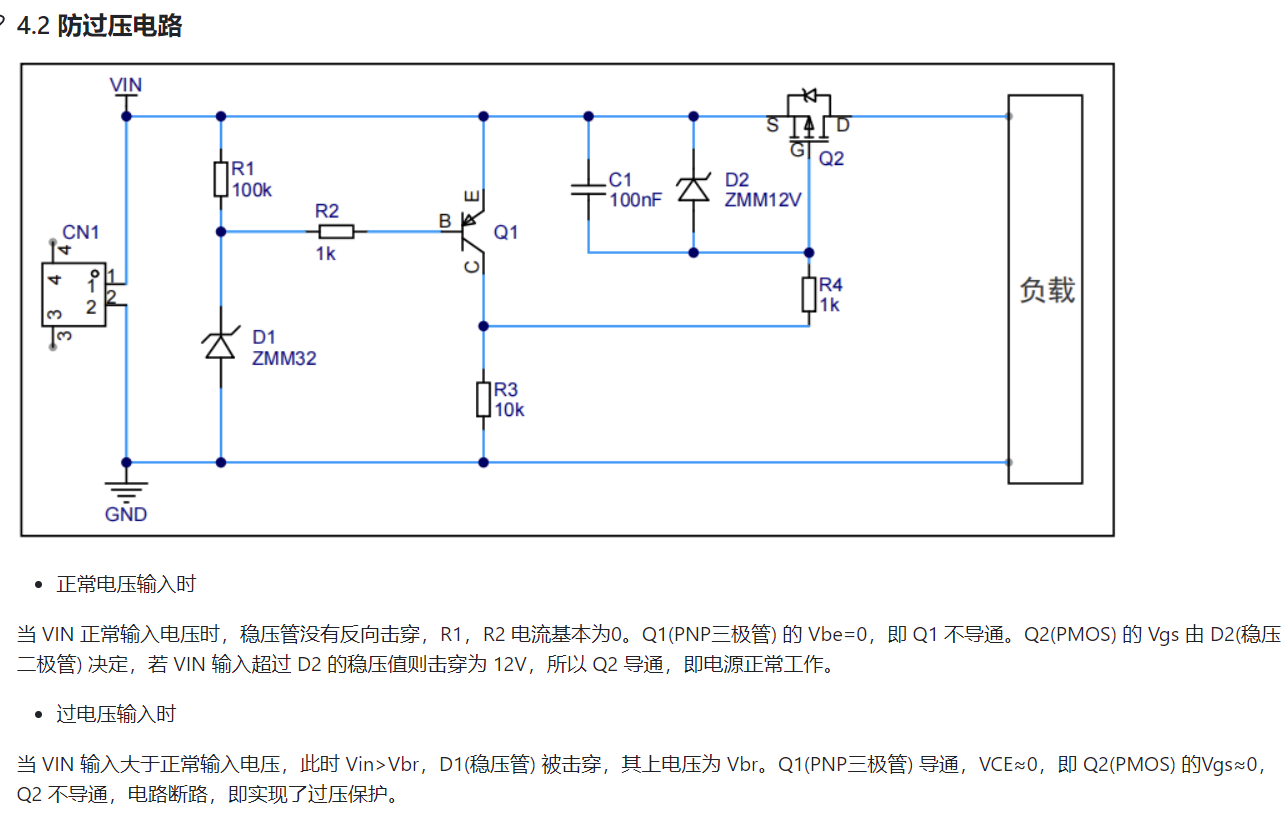

6.防过压电路

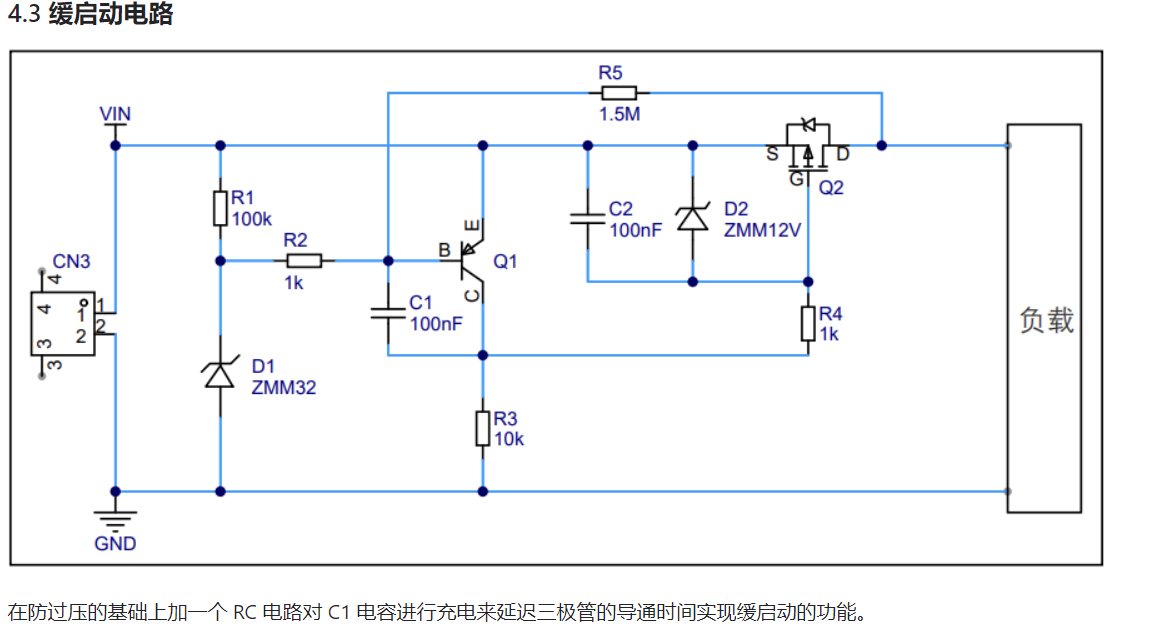

7.缓启动电路 通过延迟三极管的开启时间实现缓启动

8.晶振的地属于数字地，但必须通过“局部地岛”的方式与主数字地隔离，并单点连接到 MCU。
9.神级LDO芯片 超低噪声,适用于模拟地信号采集等的供电,TI在模拟芯片设计还是顶级的
LP5907 是一款能提供高达 250mA 输出电流的低噪声 LDO。此器件专门针对射频和模拟电路而设计，可满足其低噪声、高 PSRR、低静态电流以及低线路或负载瞬态响应系数等诸多要求。LP5907 采用创新的设计 技术，无需噪声旁路电容便可提供出色的噪声性能，并且支持远距离安置输出电容。
10.ams1117虽好,但是建议还是用rt9013等一些比较新的ldo吧
11.傻冯lm2596s,最垃圾的开关电源芯片,功率一大就降压,频率低,纹波噪声大的离谱,以后发誓绝对不用了
12.stm的旗舰级超绝性价比芯片,价格大概8块一片
STM32G4 高性能微控制器是新一代 ST 独特打造的数模混合微控制器，性能优异，适用于电机控制、工业设备、数字电源、高端控制应用等众多领域；170MHz Cortex-M4内核，集成浮点运算、单指令乘加单元、Cordic（硬核计算三角函数），内部集成高速比较器、高速运放、高速ADC、高速DAC，支持CAN FD，支持在线升级，支持AES&信息安全，集成USB Type C PD3.0，高性能同时具备低功耗特性。

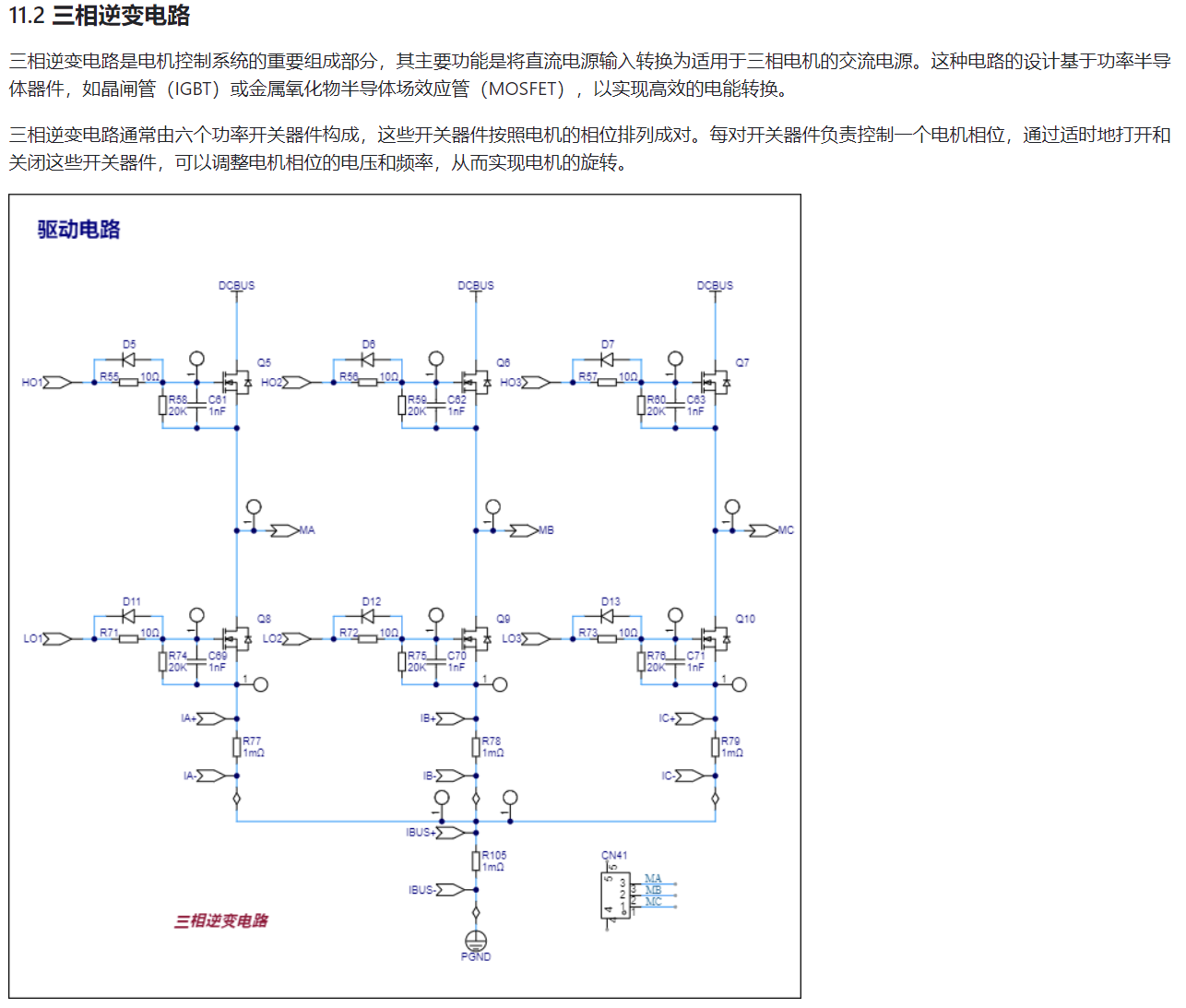

13.三相逆变电路

14. 1.65V常作为电压采样的中心点

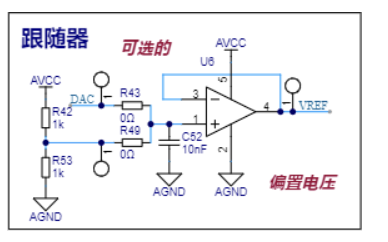

1.65V偏置电压跟随器的设计旨在稳定产生1.65V电压，其主要用途是在模拟电路中作为参考电压或偏置电压使用。1.65V偏置电压在电机控制系统等应用中具有重要作用，特别是在采集无刷电机的正弦电流时，能够提供稳定的电流零点。
