【ARM Cache 及 MMU 系列文章 6.4 -- ARMv8v9 如何读取 Cache Tag 及分析其数据？】

Cache Tag 数据读取

在处理器中，缓存是一种快速存储资源，用于减少访问主内存时的延迟。缓存通过存储主内存中经常访问的数据来实现这一点。为了有效地管理这些数据，缓存被组织成行（lines）或块（blocks），每个行或块包含了一段连续的内存数据。每个缓存行都与一个缓存标签（cache tag）相关联，这个标签用于标识存储在缓存行中的数据属于内存的哪个位置。本文将介绍如何读取Cache Tag 中的数据。

读取命令 ：

选择读取的路和组 ：

读取tag数据并解析 ：

测试代码

如下测试代码，读取了第0组，和共4路的tag：

void a520_cache_read(void)
{
        *(uint64_t *)(0x99900000) = 0x5a5a5a5a;

        for (int way = 0; way < 4; way++) {
                uint64_t tag = a520_dcache_tag(0, way);
                log_info("set %d, way %d, tag %lx\n", 0, way, tag);
        }
}

tag 读取汇编代码实现：

/*
 * set
 * way
 * /
func a520_dcache_tag
    LSL  w0, w0, #6
    LSL  w1, w1, #30
    orr  w0, w0, w1
    sys #6, c15,c2,#0, x0
    isb
    mrs x0, S3_6_C15_C0_0
    ret
endfunc a520_dcache_tag

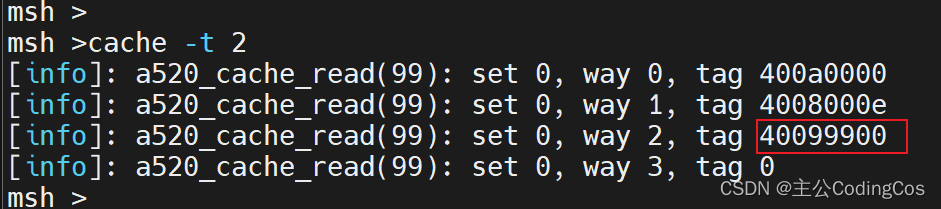

测试结果 ：

bit[27:0] 的值为 0x99900 正好对应上物理地址的 bit[39:12] 。
