【ARM Trace32(劳特巴赫) 使用介绍 1.1 - Veloce 环境中使用trace32 连接 Cortex-M33】

T32 MARM介绍

T32 MARM是Lauterbach的Trace32软件包的一部分，专门用于ARM基础架构的微处理器。Trace32是一款强大的系统级调试器广泛用于嵌入式系统和微处理器的开发。

T32 MARM提供了对ARM核心和多核心设备的全面支持，支持各种不同的ARM核心，包括Cortex-A、Cortex-R和Cortex-M系列， 以及旧的ARM7和ARM9核心。T32 MARM提供了丰富的功能，包括源代码级调试、汇编级调试、系统级调试、实时追踪、性能分析等。

T32 MARM通过一个图形用户界面（GUI）来操作，提供了直观的操作界面和丰富的可视化功能。同时，T32 MARM也提供了命令行接口，用户可以编写脚本来自动化调试过程。

在使用T32 MARM时，你需要连接到一个Lauterbach的硬件调试探针，例如PowerTrace 或者 PowerDebug。这些调试探针通过 JTAG、SWD或者cJTAG接口连接到你的目标设备，并通过USB或者以太网连接到你的主机计算机。

Trace .t32和.cmm差异

Trace32是由Lauterbach公司开发的一套强大的嵌入式系统调试工具。它支持.CMM脚本和.t32配置文件，这两种文件在Trace32调试环境中扮演着不同的角色。

• .t32文件：这种文件类型是用来配置Trace32调试器的。它包含了一系列用于初始化调试器的配置命令，例如设置调试器的工作目录、加载目标板的配置文件，以及设置各种用户界面选项等。通常在打开Trace32调试器时加载这个文件。

• .cmm文件：这种文件类型是Trace32的脚本文件，使用了CMM脚本语言。CMM是一种由Lauterbach开发的脚本语言，用于编写控制Trace32调试器的自动化脚本。这些脚本可以用于执行各种复杂的调试任务，如下载和运行代码、设置断点、读写内存和寄存器、控制执行流程、记录和分析数据等。在调试过程中可以加载和运行这个文件。

总的来说，.t32文件主要用于配置Trace32调试器，而.cmm文件用于编写和执行自动化调试脚本

veloce 下启动 TRACE32

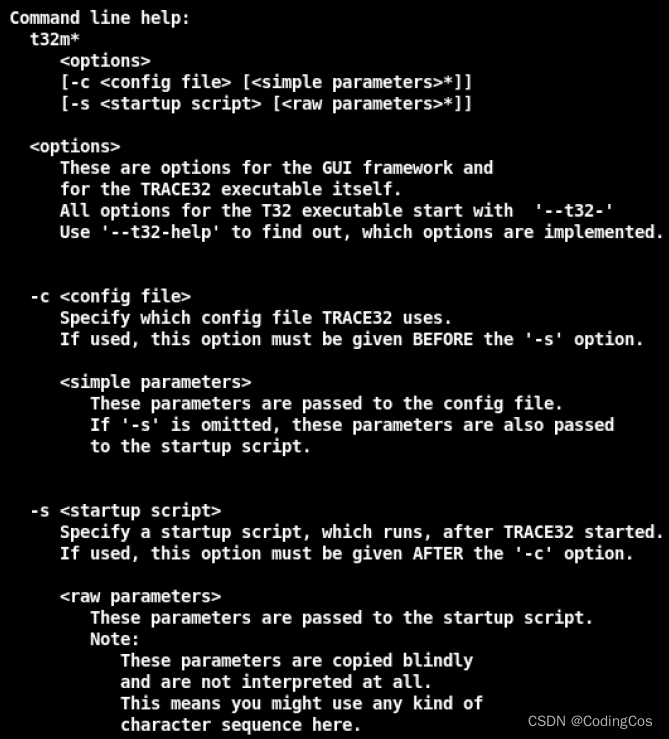

首先在veloce run目录下执行t32marm命令，可以通过-c指令配置文件，其它参数如下（执行t32marm -h）：

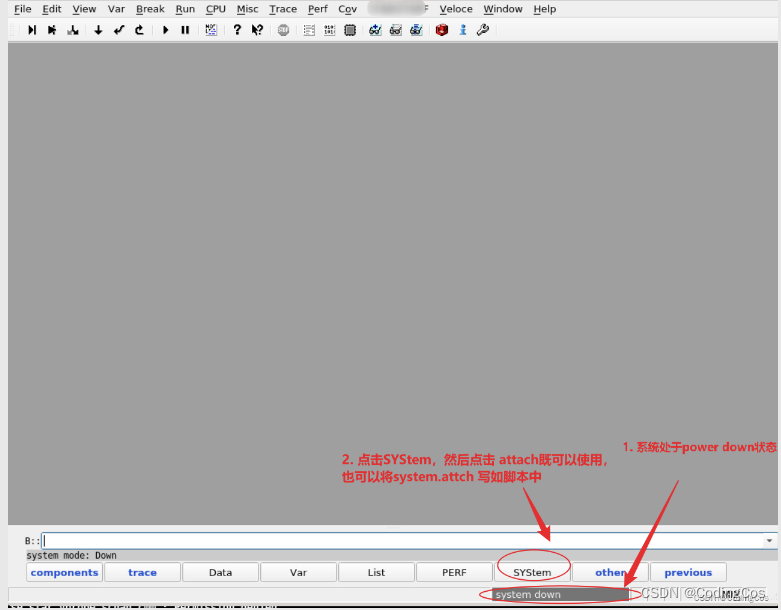

然后会出现如下界面，然后再点击“File—>Run Script..” 找到对应的脚本执行。

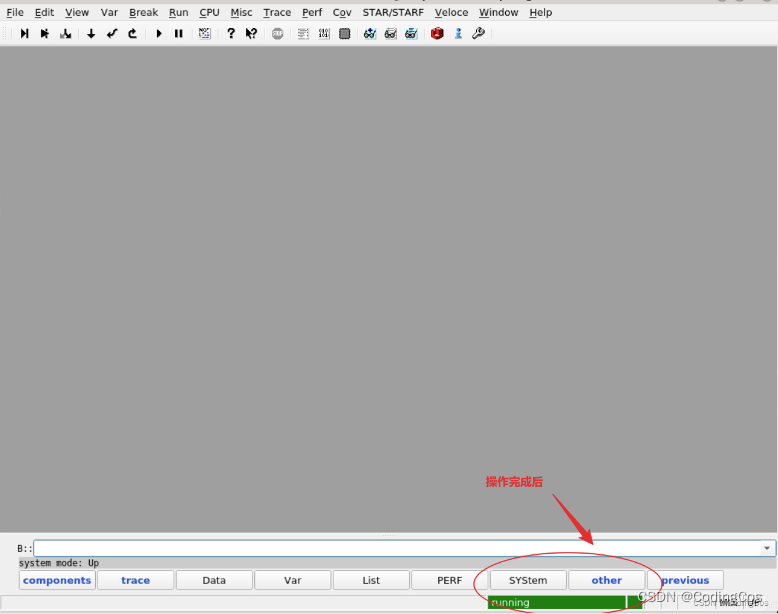

执行脚本之后如下状态：

脚本内容如下：

SYStem.CPU STAR
SYStem.OPTION WAITRESET OFF
SYStem.OPTION ENRESET OFF
SYStem.OPTION RESBREAK OFF
SYStem.CONFIG SLAVE OFF
SYStem.CONFIG.ahbap1.base dp:0x80000000
SYStem.CONFIG.COREBASE E:0xe000e000
SYStem.CONFIG.ITMBASE E:0xe0000000
SYStem.CONFIG.DWTBASE E:0xe0010000
SYStem.CONFIG.DWTBASE E:0xe0410000
;SYStem.CONFIG.TPIUBASE DAP:0xXXXXXXXX
SYStem.CONFIG.DAPIRPOST 4.

• system.option waiterset:这条命令设置了在等待目标系统复位时的等待时间。例如，system.optionwaiterset5s将等待时间设置 为5秒。
• system.option enreseset：这条命令启用或禁用系统复位。如果启用（ON），在执行复位命令时，将会复位整个系统。如果禁用（OFF），复位命令将不会影响系统。
• system.option resbreak：这条命令设置了在系统复位后是否立即进行断点。如果启用（ON），在系统复位后，会立即进行断点，即使没有设置断点。如果禁用（OFF），则不会。
• system.option slave：这条命令用于设置是否透明地将调试命令传递给从设备。当设置为ON时，调试命令会被透明地传递给从设备。当设置为OFF时，将不会传递。
• system.option ahbap1.base:这条命令设置了AHB-AP(AMBAAdvanced High-performance Bus Access Port)的基地址。例如， system.option ahbap1.base 0x80000000将AHB-AP的基地址设置为0x80000000。

请注意，以上解释可能会根据目标系统和调试适配器的具体配置有所不同，建议参考Lauterbach的官方文档以获取更准确的信息。

1.1.3 TAP状态机操作命令

• jtag.pin enable:这条命令用于使能JTAG 模式。JTAG(Joint TestAction Group)是一种用于测试集成电路连续性的技术，也常 用于嵌入式设备的调试。当你想让你的设备进入JTAG模式时，你可以用这条命令。

• jtag.shifttms：这条命令用于在JTAG的TMS（Test Mode Select）引脚上进行位操作。这个命令需要你提供一个包含要移位的二进制数字的字符串，例如：

  • jtag.shifttms "11111"：复位 JTAG interface,让 TAP状态机进入 Test-Logic Reset 状态；
  • jtag.shifttms "0110 0"：让TAP状态机进入 Shift-IR状态；
  • jtag.shifttms "0 1 1 1 1 1 1 1"： shift in IDCODE instruction;
  • jtag.shifttms "1 1 0 0"：让 TAP 状态机进入 Shift-DR 状态；
  • jtag. shifttms "0 0 ..0 0" ：shift in 32 dummy bits to get the IDCODE；在执行 &ID_CODE=JTAG.SHIFT()此命令从 JTAG 的TDO(Test Data Out)引脚读取数据，并将读取的数据分配给 id_code变量。

• jtag.shiftreg：这条命令用于在JTAG的数据寄存器上进行位操作。这个命令也需要你提供一个包含要移位的二进制数字的字符串，例如：jtag.shiftreg "1011"。

• jtag.shift：这条命令用于在JTAG的TDI（Test Data In）引脚上进行位操作。这个命令也需要你提供一个包含要移位的二进制数字的字符串。

• jtag.shift()：是在JTAG的TDI(Test Data In)引脚上进行位操作的命令。在此种情况下，它将从JTAG的TDI引脚中移出并返 回数据。

1.1.3.1 IDCODE(Identification Code)寄存器介绍

IDCODE（Identification Code）寄存器是DP中的一个重要寄存器，用于储存关于目标设备的关键信息，包括制造商ID、部件编号和版本信息。

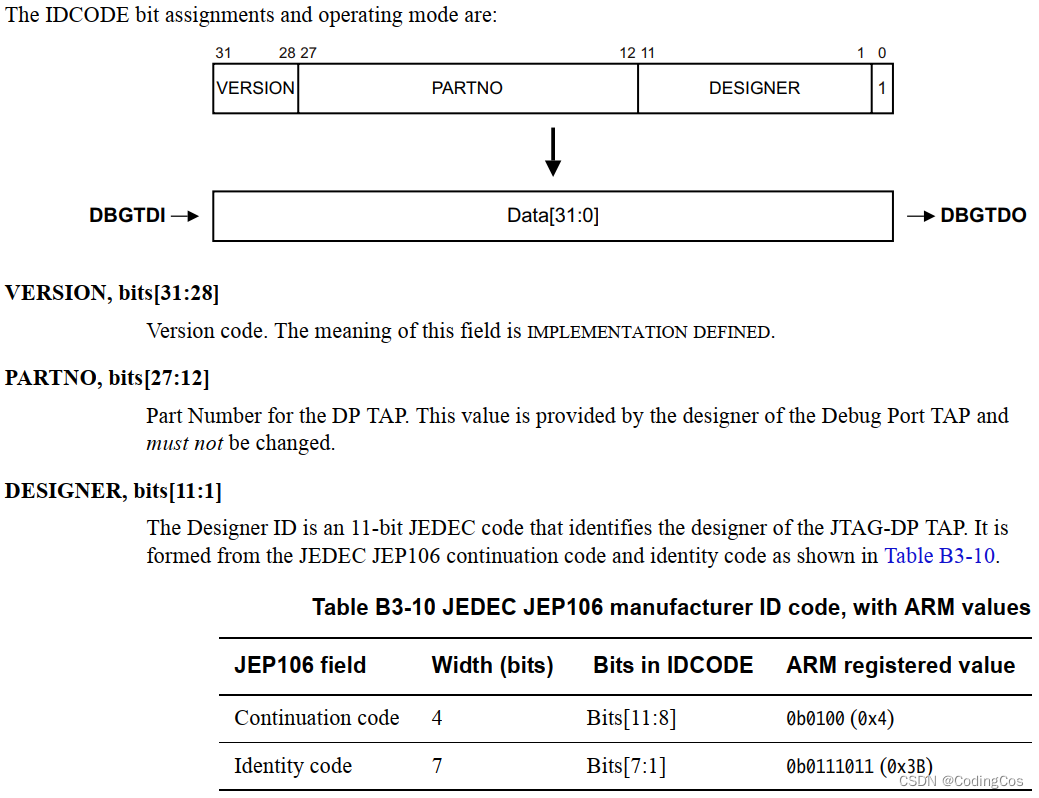

IDCODE寄存器的位布局如下（从最高位到最低位）：

• Bits 31:28 - Version：4位字段，表示ARM 版本号

• Bits 27:12 - Part number：DP的Part Number是一个16位的字段，位于IDCODE寄存器的第12到27位。它是ARM用来标识具体的DP 类型的编号。例如，对于SW-DP,Part Number通常为0xBA00,对于JTAG-DP,Part Number通常为0xBA10。。

• Bits 11:1 - JEDEC(Joint Electron Device Engineering Council) manufacturer identity:11位字段，表示JEDEC标准制造商身份代 码。

• Bit 0 - Always 1：这一位总是被设置为1。

通过读取IDCODE寄存器，调试主机可以识别和验证连接的目标设备的类型和版本，从而选择适当的调试策略。
