PCIe扫盲——TLP Header详解（四）

PCIe中的Message主要是为了替代PCI中采用边带信号，这些边带信号的主要功能是中断，错误报告和电源管理等。所有的Message请求采用的都是4DW的TLP Header，但是并不是所有的空间都被利用上了，例如有的Message就没有使用Byte8到Byte15的空间。

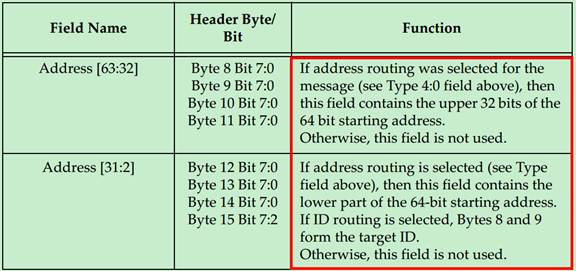

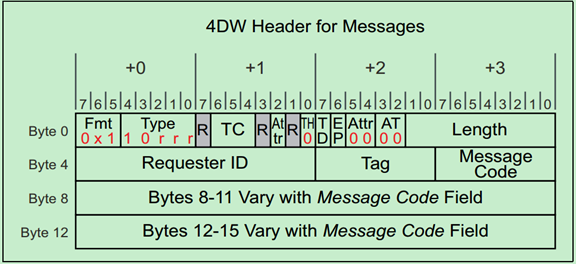

Message请求的TLP Header格式如下图所示：

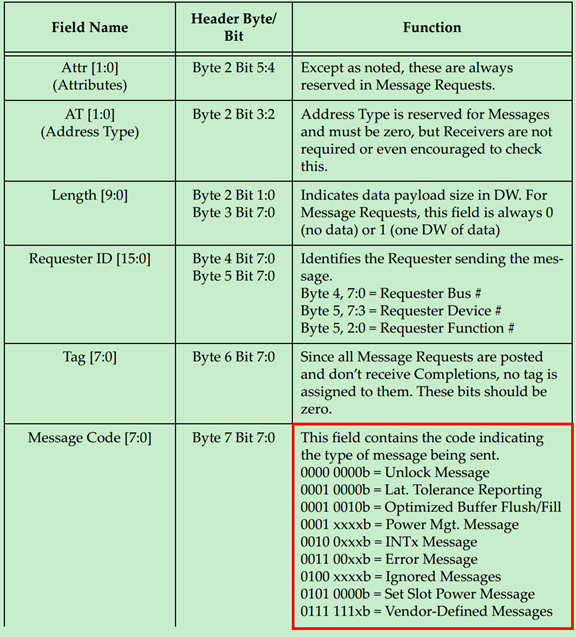

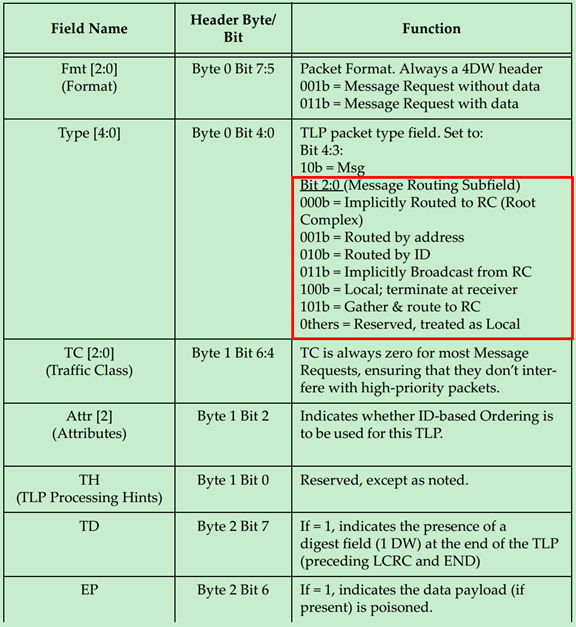

上面的表格中提到了，Message主要有九个类型：

下面将分别进行介绍一下，

INTx Interrupt Messages（中断消息）

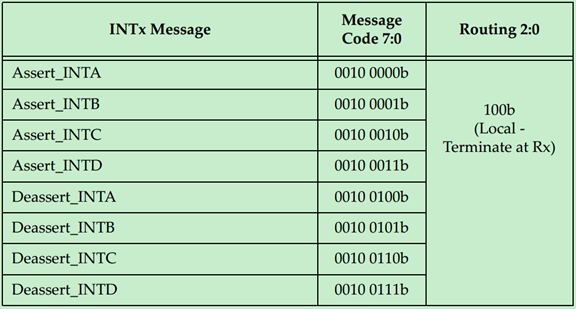

PCI 2.3提出了MSI（Message Signaled Interrupt），但是早期的PCI并不支持这一功能，PCIe为此定义了一种Virtual Wire来模拟PCI的中断引脚（INTA-INTD）。如下图所示：

INTx Message的使用规则如下：

此类消息不携带数据载荷，因此Length字段被保留。
它们仅由Upstream Port 发出。对接收数据包执行此规则检查是可选的，但如果进行检查，违规情况将按畸形TLP处理。
必须使用默认流量类别TC0。接收方必须检查此规则，违规将按Malformed TLP处理。
链路两端的组件必须跟踪四个虚拟中断的当前状态。当上游端口的某个逻辑中断状态发生变化时，必须发送对应的INTx消息。
当命令寄存器的Interrupt Disable位设为1时（与物理中断线情况相同），INTx信令将被禁用。
如果设备在设置中断禁用位时存在激活的虚拟INTx信号，上游端口必须发送对应的Deassert_INTx消息。
交换机必须为每个下游端口独立维护四个INTx信号状态，并将状态汇总至上游端口。
Root Complex必须独立跟踪四个INTx线的状态，并按实现特定的方式将其转换为系统中断。
使用"Local-Terminate at Receiver"路由类型允许交换机重新映射指定中断引脚。因此，INTx消息中的Requester ID可由最后发送端分配。

Power Management Messages使用规则如下：

电源管理消息没有数据负载，因此长度字段是保留的。
必须使用默认流量类 TC0。接收方必须检查这一点，并将违反此规定的消息视为格式错误的 TLP（事务层包）。
PM_Active_State_Nak 是从下游端口发送的，当它观察到来自链路邻居的请求，要将链路电源状态更改为 L1，但决定不这样做时（本地终止在接收方路由）。
PM_PME 是由请求电源管理事件的组件上行发送的（隐式路由到根复合体）。
PM_Turn_Off 是向所有端点下行发送的（从根复合体隐式广播路由）。
PME_TO_Ack 是由端点上行发送的。对于具有多个下游端口的交换机，在所有下游端口接收到此消息之前，它不会向上传递（收集并路由到Root Complex路由）。
