一、基础

1、像素

计图像的最小单位通常以像素（pixel）来表示。每个像素都是一个小方块，它们排列在一个二维网格中，组成完整的图像。

像素密度：通常以每英寸像素数表示，像素/英寸或PPI，表示在一英寸内有多少像素。

像素大小：像素的大小通常以微米（microns）为单位，表示一个像素的实际物理尺寸。

2、分辨率

图片分辨率是指图像中包含的像素数量，通常以水平像素数和垂直像素数表示。分辨率决定了图像的清晰度和细节水平。

水平像素数和垂直像素数：分辨率通常由两个数字表示，分别代表图像的水平像素数和垂直像素数。例如：1920x1080，他们的乘积即像素总数。

单位：通常分辨率的单位是像素，但在某些情况下，也可以用其他单位，例如磅（常用于打印品质图像的分辨率），或PPI（每英寸像素数，用于描述图像在打印或显示设备上的输出质量）。

影响图像质量：图像的分辨率直接影响其质量。较高分辨率的图像通常更清晰，包含更多细节，也会占用更多的存储空间。

3、图片的位深度

图片的位深度，也称为色深或像素深度，它是指计算机用多少位来表示单个像素的颜色或灰度级别。位深度决定了图像能够表示的颜色或灰度级别的丰富程度以及精度。

常见的位深度包括：

1位深度：每个像素只有0和1两个可能的值，即二值图像。

8位深度：每个像素可以有256个(0~255)不同的颜色或灰度级别，通常用于灰度图像。

24位深度：通常用于真彩色图像，其每个像素通过8位红色、8位绿色和8位蓝色通道组合，可以表示约1677万种不同的颜色。

32位深度：在真彩色图像的基础上，多了一个8位的alpha通道，用于表示像素的不透明度。通常用于图像合成和处理，如PNG图像格式。

二、RGB色彩空间

RGB颜色空间是一种用于表示彩色图像的常见颜色模型。RGB代表红色（Red）、绿色（Green）和蓝色（Blue），这三种颜色通道是通过不同的亮度值的组合来创建各种颜色的。在RGB颜色空间中，每个像素由三个分量组成，分别代表了红色、绿色和蓝色通道的亮度值。通过调整这三个通道的亮度值，可以混合出各种颜色。

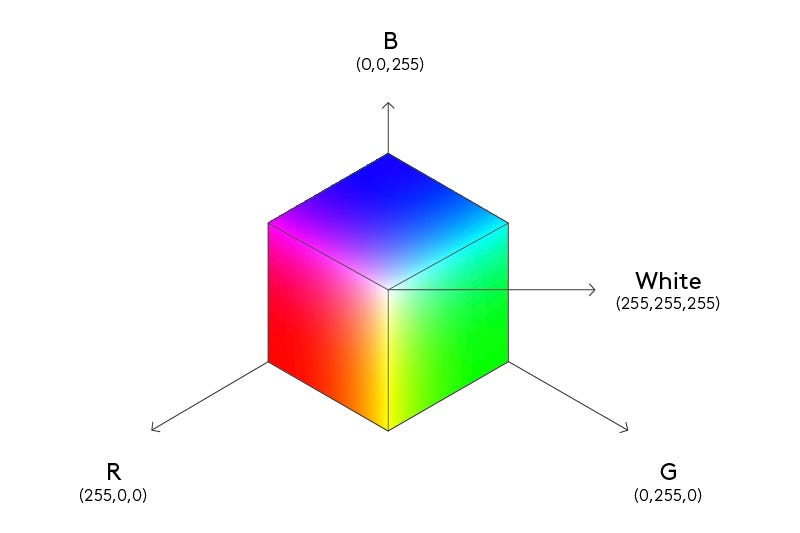

RGB color space

1、发现

早期的颜色研究表明，人眼对三种颜色最敏感，这些颜色是红色、绿色和蓝色。

19世纪的苏格兰物理学家詹姆斯·克拉克·麦克斯韦对颜色混合进行了深入的研究。他通过将红色、绿色和蓝色光进行不同比例的混合，实验证明了颜色混合的原理，从而提出了三元色模型的概念。

2、常用数字表示方法

我们现在只要把R、G、B的亮度值，用数字的方式表示出来，如：

用3bit表示一个像素：红色、绿色、蓝色各占1位，8种颜色，用于大部分早期的电脑显示器

用8bit表示一个像素：红色占3位、绿色占3位、蓝色占2位，256种颜色，用于最早期的彩色Unix工作站

用16bit表示一个像素：红色占5位、蓝色占5位、绿色占6位，就是：RGB556或RGB16

用24bit表示一个像素：也被称为真彩色（True Color），就是：RGB24

用32bit表示一个像素：基于24位，增加8个位的透明通道，就是RGB32

3、颜色的表示方法

计算机中表示RGB颜色的方法主要有两种：整数表示和浮点数表示。这些方法是为了以数字形式存储和处理颜色信息而设计的，通常使用固定位数的通道值来表示红色（R）、绿色（G）、蓝色（B）颜色分量。

整数表示：最常见的是用8bit表示一个像素的一个颜色通道，即每个颜色分量可用(0~255)的整数表示。例如，(255, 0, 0)表示纯红色，(0, 255, 0)表示纯绿色，(0, 0, 255)表示纯蓝色。

浮点数表示：在某些应用中需要更高的颜色精度，使用浮点数来表示RGB颜色。通常，每个通道的值在0.0到1.0之间，表示相对的亮度。例如，(1.0, 0.0, 0.0)表示纯红色，(0.0, 1.0, 0.0)表示纯绿色，(0.0, 0.0, 1.0)表示纯蓝色。浮点数表示会占用更大的存储空间。

4、在内存中的排布

RGB格式图像在内存中按照以下顺序排布：

R0 G0 B0 R1 G1 B1 ... (H*W个RGB)

类似的，还有BGR格式图像：

B0 G0 R0 B1 G1 R1 ... (H*W个BGR)

三、HSV色彩空间

HSV（Hue, Saturation, Value）是一种常见的颜色模型，用于描述和表示颜色。它强调颜色的感知属性，如色相（Hue）、饱和度（Saturation）、亮度（Value），并因此在图像处理、图形设计和艺术创作中得到广泛应用。

HSV color space （极坐标）

HSV color space （直角坐标）

1、详细介绍

色相（Hue）：表示颜色的基本属性，即颜色的类型。它通常以角度度量，范围是0°到360°，将颜色圆形连续分布在整个色相环上。在色相环中，红色位于0°（或360°），绿色位于120°，蓝色位于240°，依此类推。通过调整色相，可以表示不同的颜色。

饱和度（Saturation）：表示颜色的纯度或鲜艳度。它通常以百分比表示，从0%（无饱和度，对应于灰度）到100%（最大饱和度，色彩鲜艳）。

亮度（Value）：表示颜色的明亮度级别。它通常以百分比表示，范围从0%（黑暗）到100%（明亮）。

2、HSV的优势

在图像处理中，HSV 相比 BGR/RGB 更方便处理颜色相关的任务。

色调（H）与亮度（V）分离

在 RGB 中，颜色和亮度混在一起，不容易直接根据颜色来筛选。

在 HSV 中，色调和亮度是分开的，只需要看 H 就能判断颜色，不会受到光照强度的太大影响。

颜色分割更直观

例如，提取红色物体：只需要设定 H 在红色区间范围（比如 0-10 或 170-179，代表0°附近），就能快速分割。

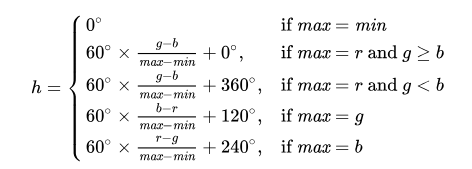

3、RGB -> HSV 的转换

max=max(R,G,B)

min=min(R,G,B)

RGB到HSV的转换不会改变图像中像素的几何排布顺序（即每个像素的位置）​。它只改变每个像素位置的颜色值的编码方式。

四、YUV色彩空间

1、YUV和YCbCr

YUV是编译true-color颜色空间的种类，Y表示明亮度，U和V则是色度、浓度。 YCbCr的Y与YUV中的Y含义一致，Cb指蓝色色度，Cr指红色色度，它们描述了像素颜色与中性灰度（白色或灰色）的偏差。

YUV, YCbCr所指涉的范围，常有混淆或重叠的情况。从历史的演变来说，其中YUV通常用来编码电视的模拟信号，而YCbCr则是用来描述数字的影像信号，适合影片与图片压缩以及传输，例如MPEG、JPEG。因此一般俗称的YUV大多是指YCbCr。

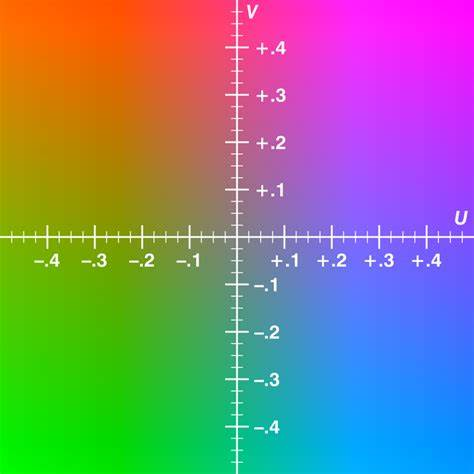

YUV color space

2、YUV的特点

YUV数据由Y、U、V三个分量组成，现在通常说的YUV指的是YCbCr。

Y：表示亮度，占8bit（1字节） U：蓝色色度分量，占8bit（1字节） V：红色色度分量，占8bit（1字节）

根据上面的图片，不难看出：

Y分量承载主要细节​：图像的轮廓、纹理、边缘、明暗对比等绝大部分视觉信息都包含在Y分量中，甚至可以把Y分量图像看作是一张高质量的黑白照片。

U、V分量承载颜色信息​：它们决定了“是什么颜色”，但不决定“有多亮”或“轮廓是什么”。

Tips：

人眼的视网膜上有两种感光细胞：视杆细胞和视锥细胞。视杆细胞对亮度极其敏感，数量远多于视锥细胞，负责在弱光环境下感知明暗和形状；而颜色信息主要由视锥细胞处理，其空间分辨率远低于视杆细胞。

因此，人眼的视觉系统对亮度的变化很敏感，对颜色的细节变化不那么容易察觉。

3、色度二次采样

根据YUV各分量的特点，通常完整保留Y亮度分量，而对U、V色度分量进行二次采样，从而在最大限度保持主观视觉质量的前提下，极大地减少数据量。

为节省带宽，大多数 YUV 格式平均使用的每像素位数都< 24 位。主要的采样（subsample）格式有 YUV4:2:0、YUV4:2:2、YUV4:1:1 和 YUV4:4:4。YUV 的表示法称为 A:B:C 表示法。

下面以表格来说明，表格中，每一格代表一个像素

原始数据

点击图片可查看完整电子表格

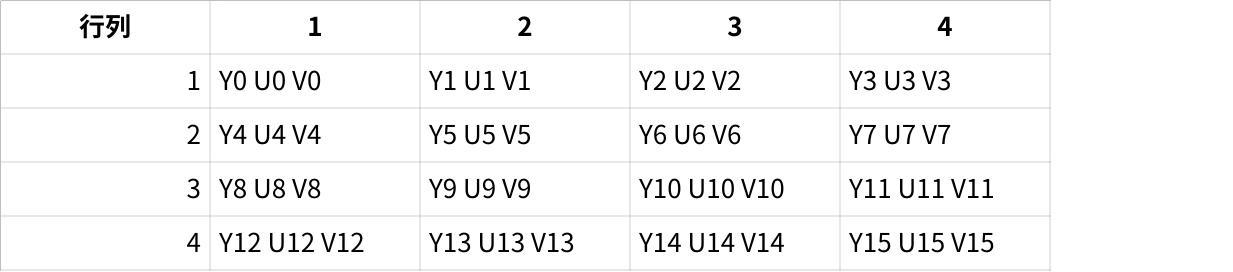

3.1、4:4:4采样

每个像素都有独立的1组Y/U/V分量

1个像素占用24bit（3字节），跟RGB24的体积一样

这种格式是没有进行色度二次采样的

采样后

点击图片可查看完整电子表格

3.2、4:2:2采样

逐行逐像素点采样Y分量，逐行每2个像素采样 U、V 分量，即水平方向色度采样减半。

1个像素平均占用16bit（2字节）

因为2个像素共占用32bit（4字节 = 2个Y分量 + 1个U分量 + 1个V分量）

还原时，水平方向相邻的2个像素（1行2列）共用1组UV分量

采样后

点击图片可查看完整电子表格

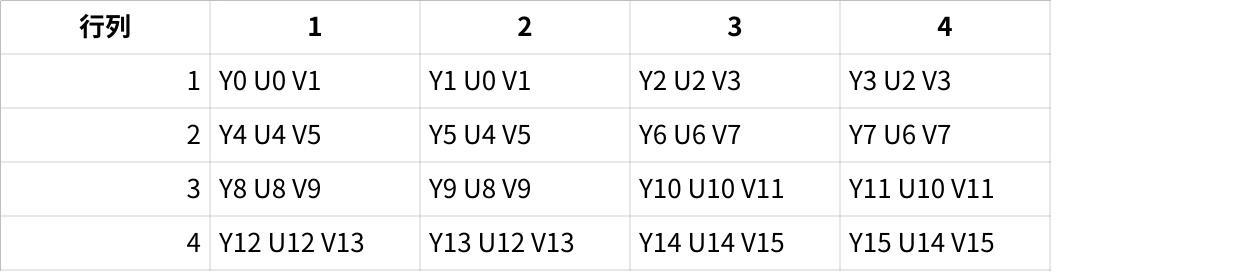

还原后

点击图片可查看完整电子表格

3.3、4:2:0采样

逐行逐像素点采样Y分量，隔行分别每2个像素采样 U、V 分量，即水平+垂直方向色度采样减半。

1个像素平均占用12bit（1.5字节）

因为4个像素共占用48bit（6字节 = 4个Y分量 + 1个U分量 + 1个V分量）

还原时，相邻的4个像素（2行2列）共用1组UV分量

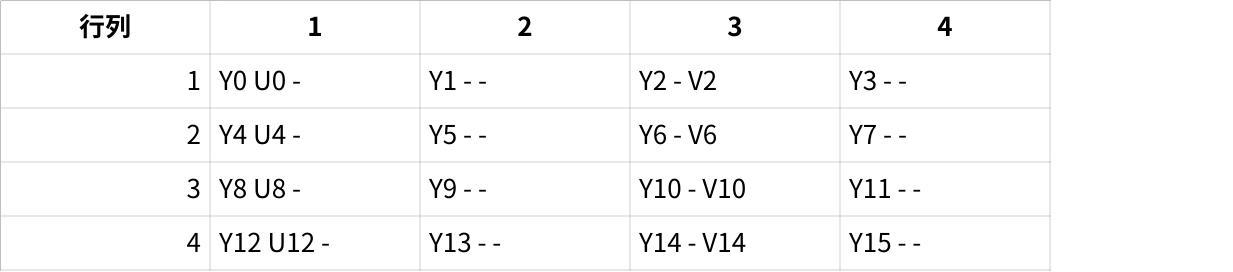

采样后

点击图片可查看完整电子表格

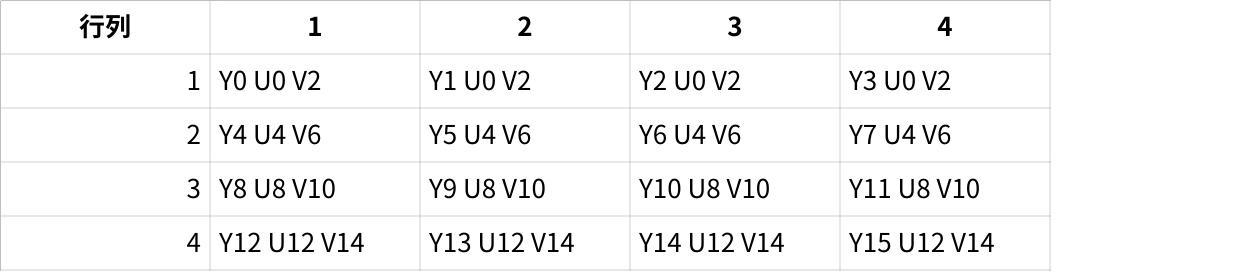

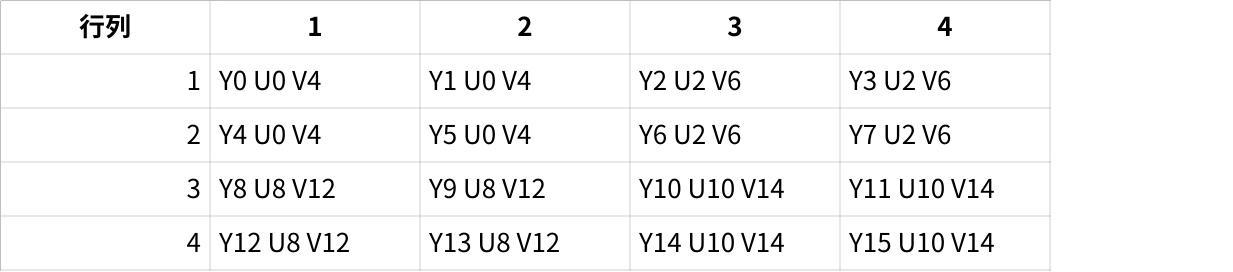

还原后

点击图片可查看完整电子表格

3.4、4:1:1采样

逐行逐像素点采样Y分量，逐行每4个像素采样U、V分量，即水平方向色度采样减为1/4。

1个像素平均占用12bit（1.5字节）

因为4个像素共占用48bit（6字节 = 4个Y分量 + 1个U分量 + 1个V分量）

还原时，水平相连的4个像素（1行4列）共用1组UV分量

4:2:0和4:1:1的区别在于，前者在水平方向上不会同时出现U和V，只会出现其中一个分量，后者在竖直方向上不会同时出现U和V，只会出现其中一个分量。

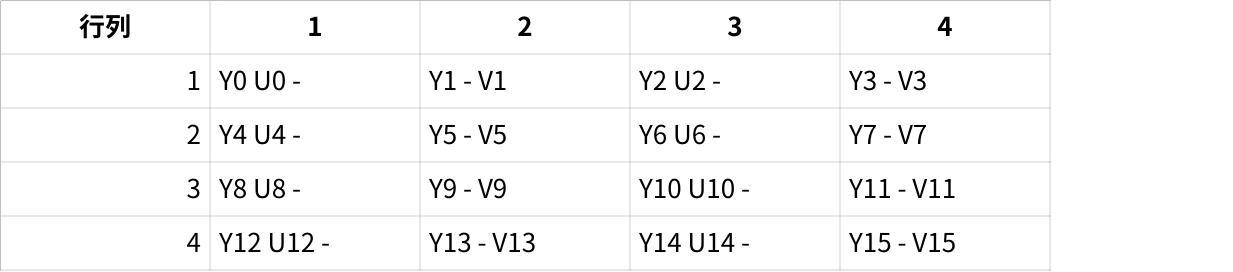

采样后

点击图片可查看完整电子表格

还原后

点击图片可查看完整电子表格

4、YUV在内存中的常见排布

Packed: Y/U/V 交错按像素排列

Planar: Y/U/V 分平面存储

4.1、 YUV 4:4:4 (Packed)

每个像素都有独立 YUV

内存布局：

[Y0 U0 V0] [Y1 U1 V1] [Y2 U2 V2] ...

4.2、YUV 4:2:2 (Packed) - YUYV / UYVY

每两个像素共享一组 U/V

YUYV 内存布局：

Y0 U0 Y1 V0 Y2 U1 Y3 V1 ...

UYVY 内存布局：

U0 Y0 V0 Y1 U1 Y2 V1 Y3 ...

4.3、 YUV 4:2:0 (Planar) - I420 / YUV420p

Y 平面 + U 平面 + V 平面

YYYYYYYYYYYY (H*W)

UUUU (H/2*W/2)

VVVV (H/2*W/2)

4.4、 YUV 4:2:0 (Planar) - YV12

Y 平面 + V 平面 + U 平面

YYYYYYYYYYYY (H*W)

VVVV (H/2*W/2)

UUUU (H/2*W/2)

4.5、 YUV 4:2:0 (Planar) - NV12

Y 平面 + UV 交错平面

YYYYYYYYYYYY (H*W)

UVUVUVUV (H/2*W)

4.6、 YUV 4:2:0 (Planar) - NV21

Y 平面 + VU 交错平面

YYYYYYYYYYYY (H*W)

VUVUVUVU (H/2*W)

4.7、 灰度图 Y8

只有亮度

YYYYYYYYYYYY (H*W)

说明：

Planar 格式（I420/NV12/NV21/YV12）更适合 视频压缩/编码

Packed 格式（YUYV/4:4:4）更适合 直接显示或 CPU 图像处理

NV12/NV21 在 GPU 和硬件编码器上最常用

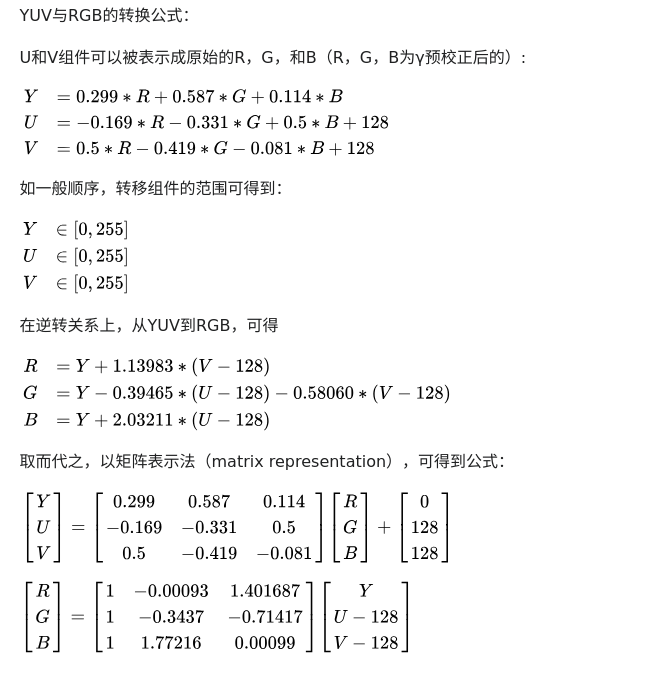

5、RGB -> YUV 的转换

来源：https://zh.wikipedia.org/wiki/YUV

注意：

根据不同标准，以上公式的系数会有所调整。

一般使用OpenCV 的 cv2.COLOR_BGR2YUV和 cv2.COLOR_BGR2YUV_I420等做YUV转换。默认使用 ITU-R BT.601 标准​（标准清晰度电视SDTV），并且使用Studio Swing（有限范围）​[16, 235] 和 [16, 240]。

显然，RGB到YUV的转换可能会改变图像像素在内存中的排布，在做图像切片、resize等操作时需要特别注意。

五、总结

图像编码是计算机处理图像的核心环节。

像素、分辨率、位深度 决定了图像的清晰度和色彩表现；

RGB 适合图像显示和渲染；

HSV 更符合人眼感知，便于颜色分析和分割；

YUV 充分利用人眼对亮度和色度的差异，是视频压缩和传输的主流。

不同编码方式各有应用场景，合理选择可以在保证视觉效果的同时提高存储和传输效率。
