一、概述

背景：国标充电口内含7个在同一平面内的规则圆孔，尺寸和分布是确定的。因此，充电机械臂可以依靠单目视觉使用PnP算法求解充电口到相机的相对位姿。PnP有多种求解方法且广泛应用，通常需要大于3对的不共线3D-2D点对以完成求解。在充电口内的圆孔平面建立3D坐标系，可由国标数据直接获得7个圆孔的尺寸以及圆心坐标；在相机图像上，可以通过检测算法识别7个圆孔的像素尺寸和中心。这样，得到7对3D-2D点对，符合PnP问题的求解要求。在该PnP问题中，3D点已知且相对精准，2D点的检测精度决定了最终的求解精度。在检测图像圆孔的算法中，相较于传统计算机视觉算法，基于深度学习的语义/实例分割算法具有较高的精度和鲁棒性，适合在终端自动化程序中部署。

基于深度学习的语义/实例分割算法依赖高精度的标注数据，传统语义分割标注是使用多边形描绘待分割物体的像素边界。在本案例中，待分割对象是规则的正圆或者椭圆（当相机光轴与圆孔平面不垂直），针对这种情况提出了一种分割标注的优化方法：对每一个待标注圆孔局部图像求解Canny边缘特征点，然后手动选取Canny外轮廓点作为圆孔边界点，使用椭圆拟合算法进行标注。实测标注效率从5min/frame提升到了2min/frame，精度也较传统分割标注更高。

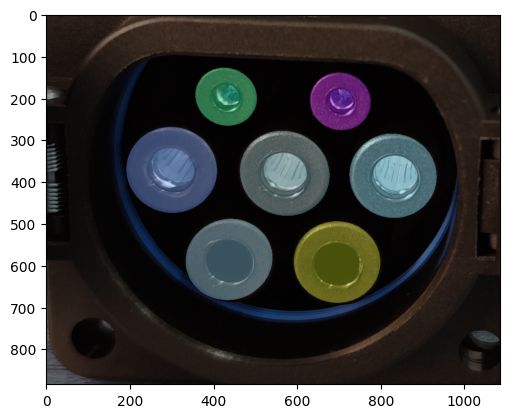

分割标注结果示例

二、具体流程

flowchart LR
A(原图)--> B[框选圆孔]
B--使用Canny特征-->C[图像预处理]
C-->D[Canny边缘检测]
D-->E[点选轮廓]
E-->F[椭圆拟合]
F-->H(结束)
B--纯手工-->E

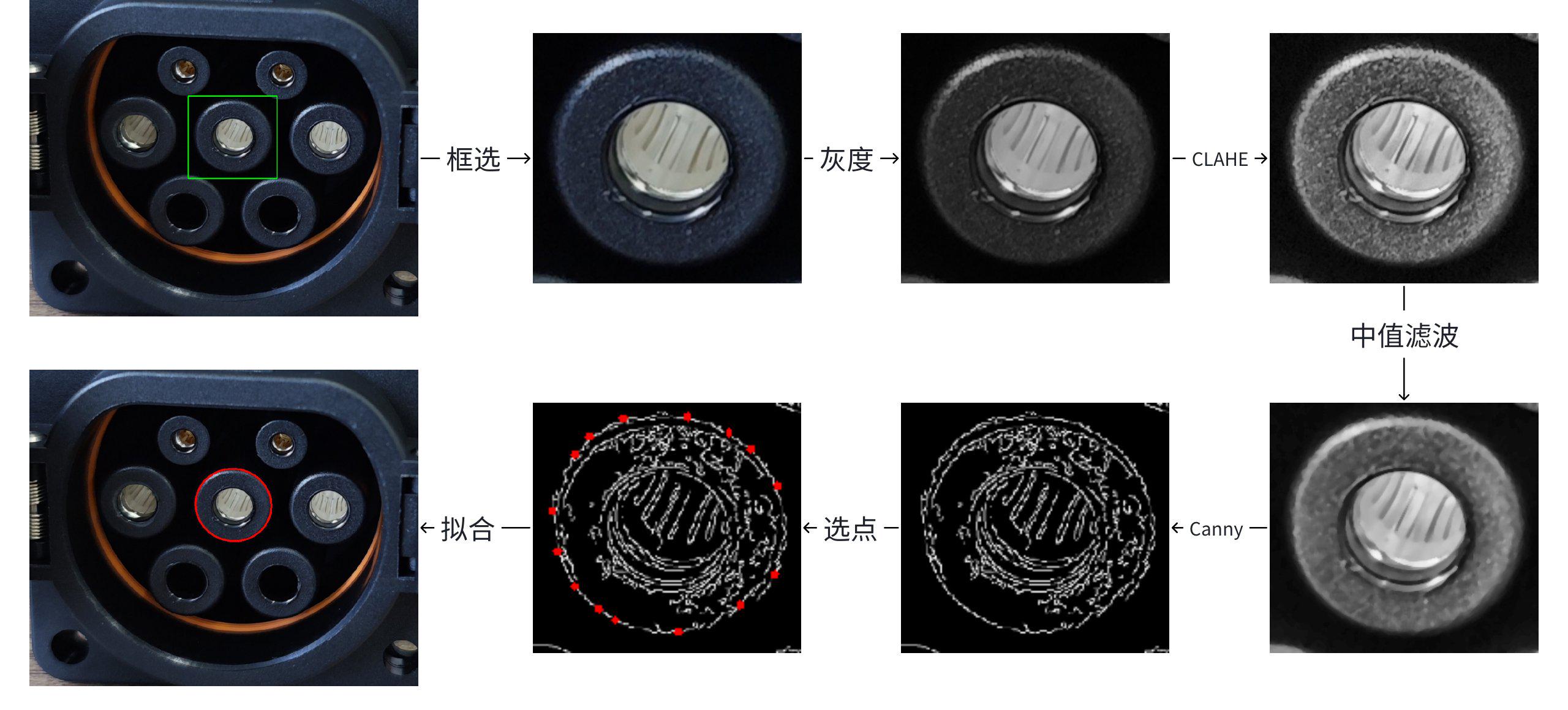

流程如图所示，有以下的关键步骤：

框选圆孔：原图背景比较复杂，用鼠标框选出圆孔区域在局部图像上处理，可以增强算法的适应性，减少图像处理的工作量和难度。后续可以应用同样的自适应图像算法。

图像预处理：采用了RGB转灰度、自适应直方图均衡化(CLAHE)、中值滤波，三个预处理。 其中，自适应直方图均衡化可以减少亮度不均的影响，提高局部对比度；中值滤波则可以减少图像噪声，平滑图像而不会模糊边缘。

Canny边缘检测：通过计算灰度图像的梯度来检测图像中的边缘，可以通过调整算法参数，保留尽量多的外层轮廓边缘，供后续的手工点选轮廓。

点选轮廓：在Canny边缘检测结果图像上均匀地手工点选圆孔的外轮廓。如果Canny没有检测到足够的高质量边缘点，可以选择从框选的原图出发，手工描绘圆孔的轮廓点。

椭圆拟合：使用最小二乘法拟合椭圆（正圆是特殊的椭圆）。

三、操作方法

标注工具的操作方法如下：

在打开的图像上，使用鼠标左键按住拖动画矩形框，框选出准备标注的圆孔区域。

在弹出的ROI（Canny）图中，用鼠标左键点选圆孔轮廓点，会自动吸附到离鼠标点击最近的Canny边缘点上。一般选10-15个点能得到理想的结果。按鼠标中键可回退一个选点。

选完点后按空格键结束，此时主图像会用红色椭圆显示刚刚标注的圆孔轮廓。按ESC键可回退一个圆孔轮廓。

重复1～3，按照从左到右，从上到下的顺序标完7个圆孔。

如果Canny算法效果不佳，可以按R键屏蔽Canny算法，然后重新执行1～3，使用原图手工描绘轮廓。标完一个圆孔后，恢复使用Canny方法。

完成所有圆孔标注后按Q键结束当前图像标注，生成mask和polygon的标注结果。

注意：

使用去畸变的图像标注，可以保证圆孔在图像上的投影特征（即正圆或者椭圆）。所以在模型训练和推理中，也建议使用去畸变的图像！

一定要按照指定的顺序进行标注，顺序为：

 1 2

3 4 5

 6 7

四、标注后验证和优化

由于充电口圆孔实物的尺寸/位置均符合国家标准，且它们在同一平面。所以可以应用图像的单应性来验证标注的精度，以及更进一步地优化标注结果。

单应性（Homography）：描述同一三维平面在两个不同视角下的投影变换关系，用于实现点对点的精确映射。单应矩阵（H）的计算只需要4个非共线的平面点对，而不依赖相机的内外参。因此，可以比较容易地使用单应性来验证和优化标注结果。而如果知道相机内参K，也可以利用H来计算外参，即相机位姿。

具体步骤：

坐标转换：将现实圆孔平面看作一个二维图像平面，1m的长度对应1个像素；

求解单应矩阵：利用a.得到的图像和相机图像上的圆孔圆心点对，计算单应矩阵H；

反投影验证：通过H，将a图像的标准圆孔投影回相机图像，对比圆孔位置和尺寸的投影偏差，偏差过大则表明该图像标注精度低；

标注优化（可选）：根据平面满足单应性的原理，将反投影的圆孔圆心位置和尺寸偏差作为损失函数，用最小二乘法优化图像标注的圆孔参数。

五、实验和总结

1. 圆形检测的传统CV算法

传统CV有很多可以实现圆形检测的算法，但是这些算法需要比较细致的手调参数才能达到较好的效果，且参数对图像具有特异性，导致这些算法的泛化性、鲁棒性都比较差，无法作为终端设备上自动设别圆孔的方法。

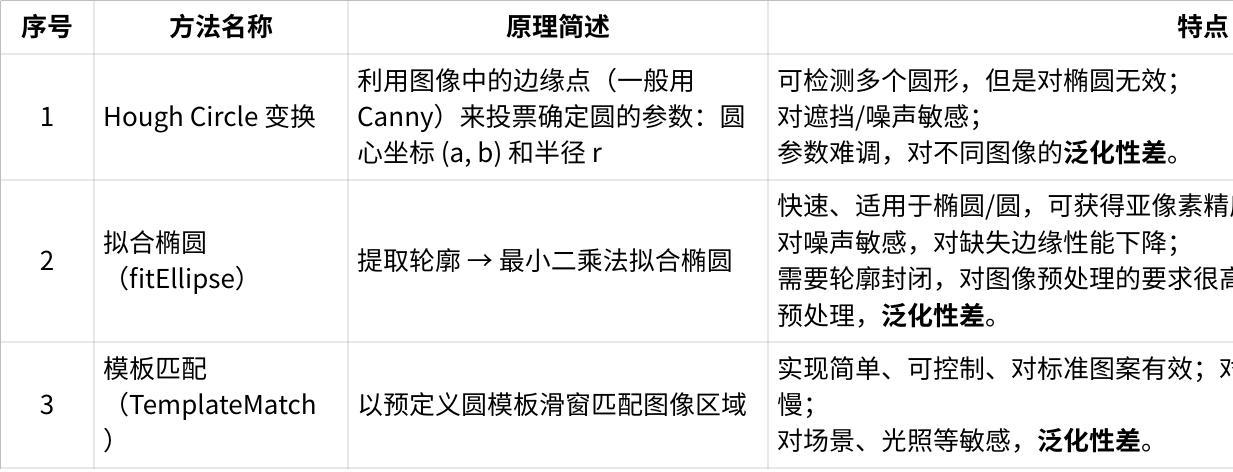

下表是尝试使用过检测圆孔的传统CV算法：

点击图片可查看完整电子表格

传统CV算法的核心问题：泛化性差。

举例说明：

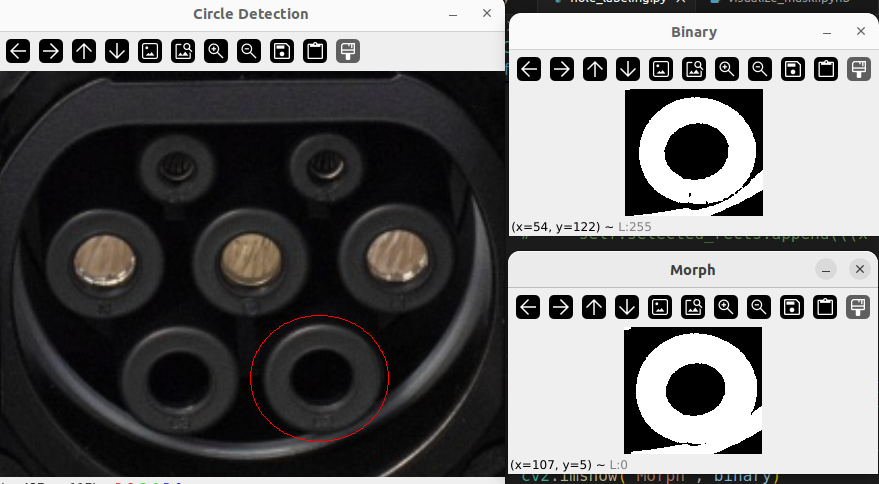

预处理：腐蚀

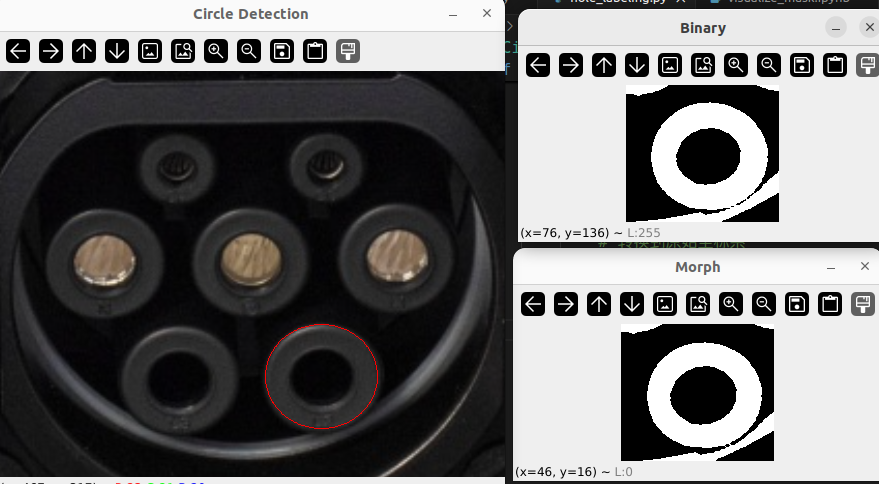

预处理：膨胀

在上面的图像中圆孔轮廓和外轮廓有少许粘黏（连通），需要对二值化图进行腐蚀操作，将圆孔轮廓和外部轮廓分离；而如果执行膨胀操作，会让它们更加粘黏。从而的得不到圆孔轮廓。

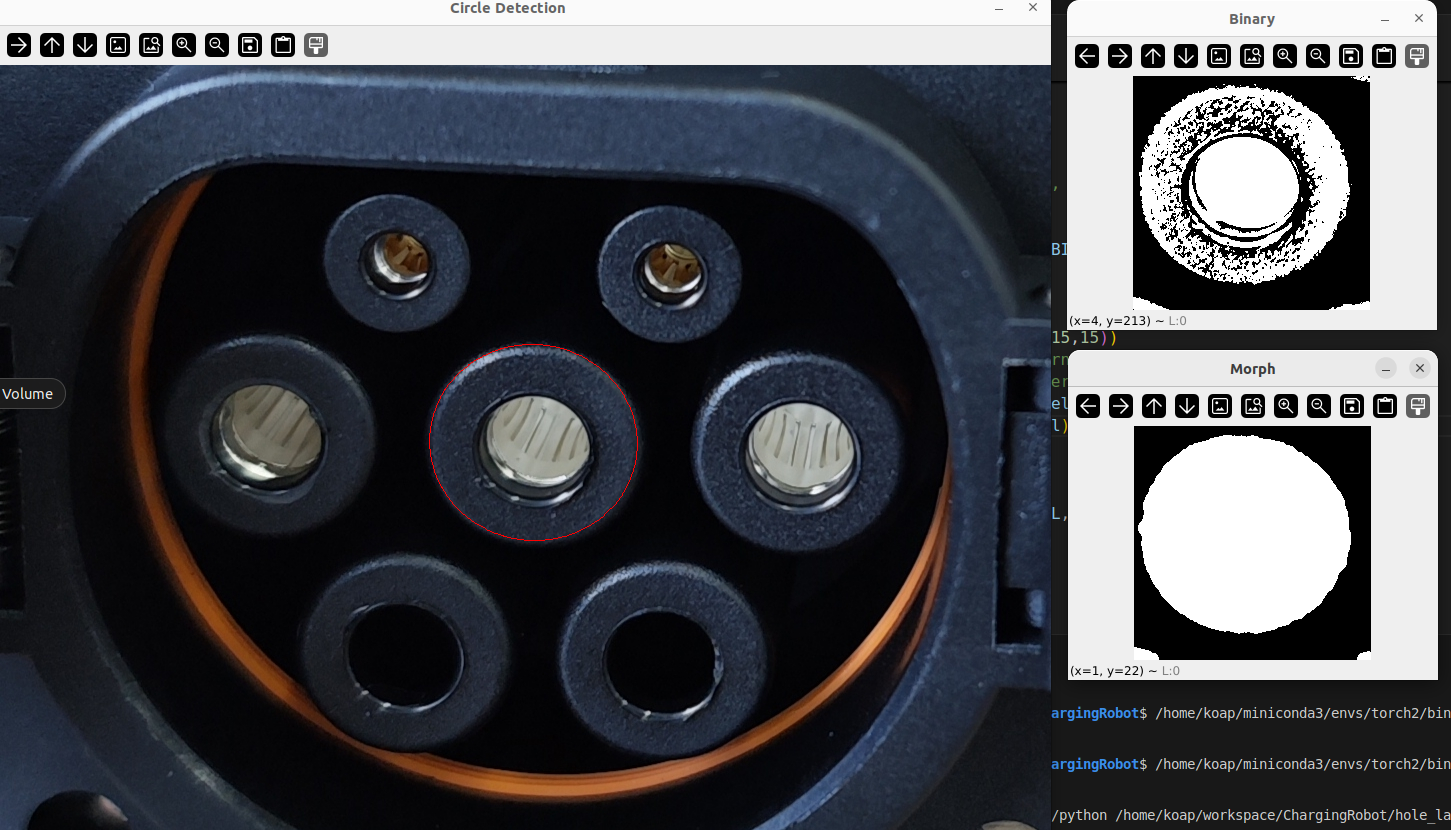

而下面的图像中，圆孔中由于材料的漫反射，有亮暗不一的噪点，需要对二值化图进行闭运算（先膨胀再腐蚀），如果只进行腐蚀或者开运算，无法得到圆孔的连通域。且由于图像尺度的差异，形态学运算的核大小参数也不能共用。

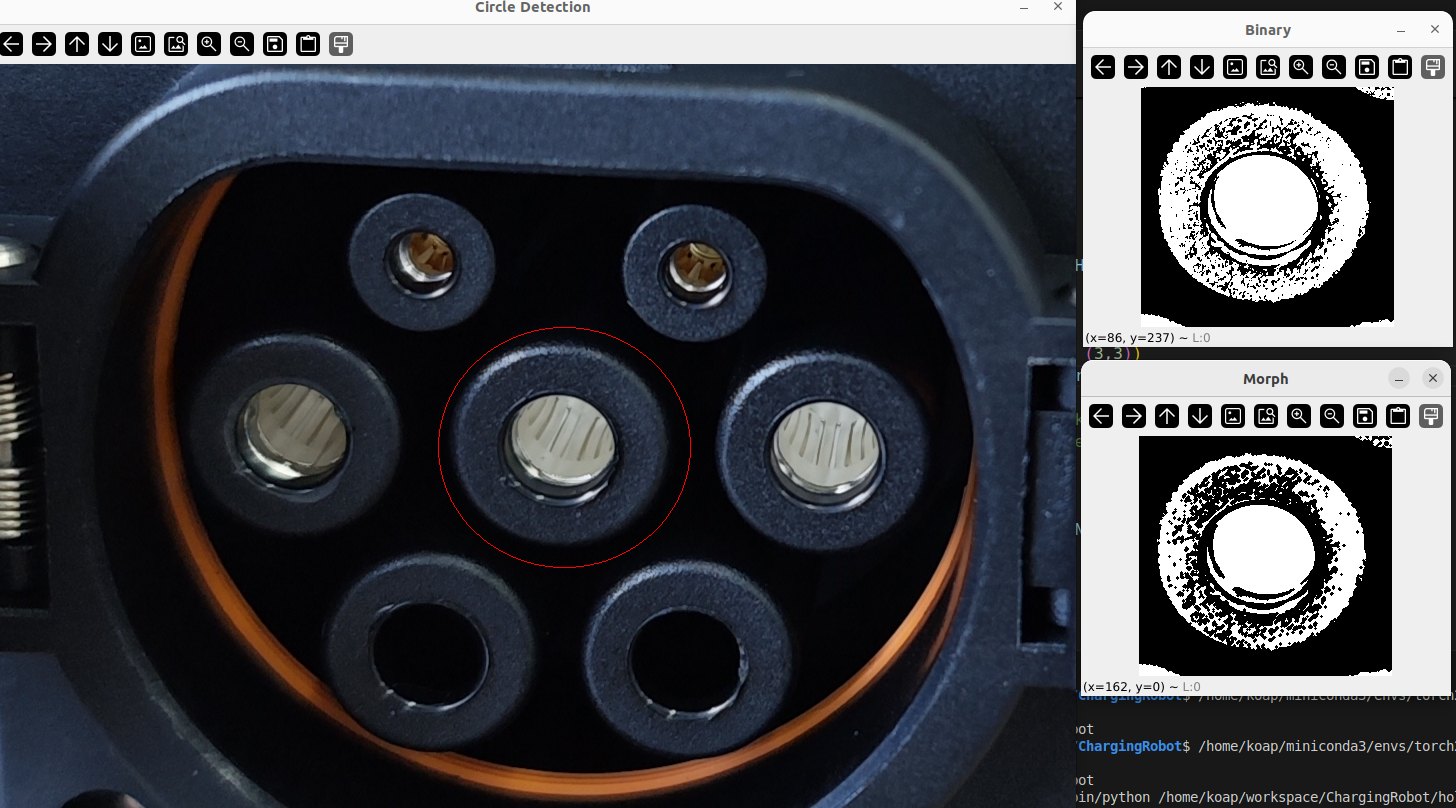

预处理：腐蚀

预处理：闭运算

可见传统CV方法的主要局限：参数需要精调，在不同场景下无法公用，导致泛化性能差。

2. 传统算法+人工

在图像标注中，可以通过在传统CV方法中添加限制和人工手段，让它们更加精准和高效。

以本方法为例：

首先使用人工框选缩小图像处理的范围，减小复杂度；然后在局部图像上使用Canny边缘检测算法，得到足够的高质量边缘点；接着直接使用人工介入点选合适的边缘点，代替Hough Circle方法的投票累加方法；最后使用选择出来的边缘点来使用最小二乘法拟合椭圆，得到最终的准确标注结果。
