2月3日 Clover BasicPicker架构设计

接下来我要实现以下功能：

简单的鼠标拾取折纸上的顶点，边或面；当鼠标拾取这些元素时，高亮该元素

为了达到这个功能，我准备写一个名为SimplePicker的类

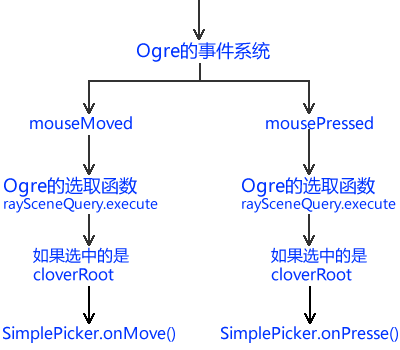

在描述这个类的组成之前，我要先回顾一下整个鼠标拾取事件处理的流程

我想首先借助ogre帮我定位到我的entity，接下来的事情再自己做。

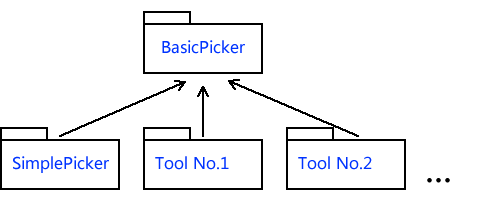

这个SimplePicker应该是继承自BasicPicker类。事实上，BasicPicker类应该是所有工具的父类



BasicPicker的结构如下

公有成员：

CloverElement　　overedElement

CloverElement　　selectedElement

公有方法：

onMove()

onPress()

...

私有方法：

_hitTest()

_onFaceOvered()  虚函数，由子类实现

_onEdgeOvered()  虚函数，由子类实现

_onVertexOvered()  虚函数，由子类实现

_onFaceSelected()  虚函数，由子类实现

_onEdgeOvered()  虚函数，由子类实现

_onVertexSelected()  虚函数，由子类实现

...

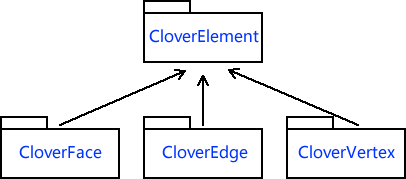

其中，CloverElement类是CloverFace，CloverEdge和CloverVertex类的父类

后三个类分别是面，边和点的抽象



CloverElement的结构如下

公有成员

int　　tpye  用来记录该元素的类型



CloverFace，CloverEdge和CloverVertex由其他人（华亮或者徐小孟）实现

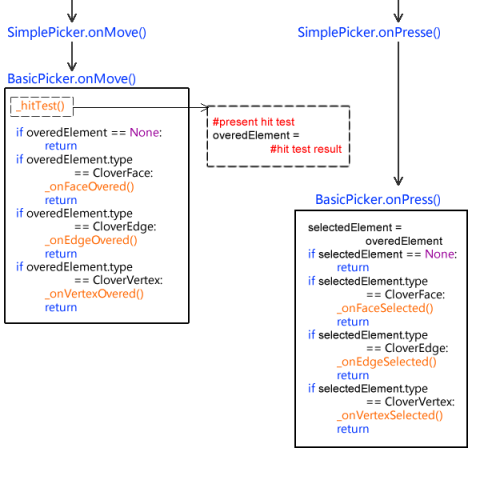

所以紧接着图一之后的逻辑应该是这样的

BasicPicker只提供最基本的功能，即选取元素。至于像高亮这样的操作，则由子类实现

整个东西最难的应该就是_hitTest()函数了，我要好好想想怎么弄
