调试Metal错误
Metal API校验（API Validation）
API Validation验证层可以捕获Metal API调用的大多数问题，在出现错误时，能获得更多有效信息。
不开API Validation，只有Current state of errors reporting
GPU Errors
Discarded (victim of GPU errors/recovery) (IOAF code 5)
注：只是指出了GPU出现了错误，但是不知道是哪儿出错了
开了API Validation之后，则会打印出Metal API调用的详细错误，来帮助开发者定位问题
API Errors
-[MTLDebugComputeCommandEncoder setBuffer:offset:atIndex:]
` offset(200) must be < [buffer length] (100). '
* frame #6:MPSRayTracing `-[AAPLRenderer drawInMTKView:] atIndex AAPLRenderer.mm:410:5
但对于GPU中发生的错误， API Validation则不能有效定位，例如这些错误：
① timeout 如：shader长时间运行、超大数循环、死循环
② Out of bounds access 如：global memory或shared memory中数组越界访问
③ Nil resource access 如：访问null的texture资源
④ Invalid resource residency 如：忘记在使用参数缓冲区时调用useResource导致resource residency无效

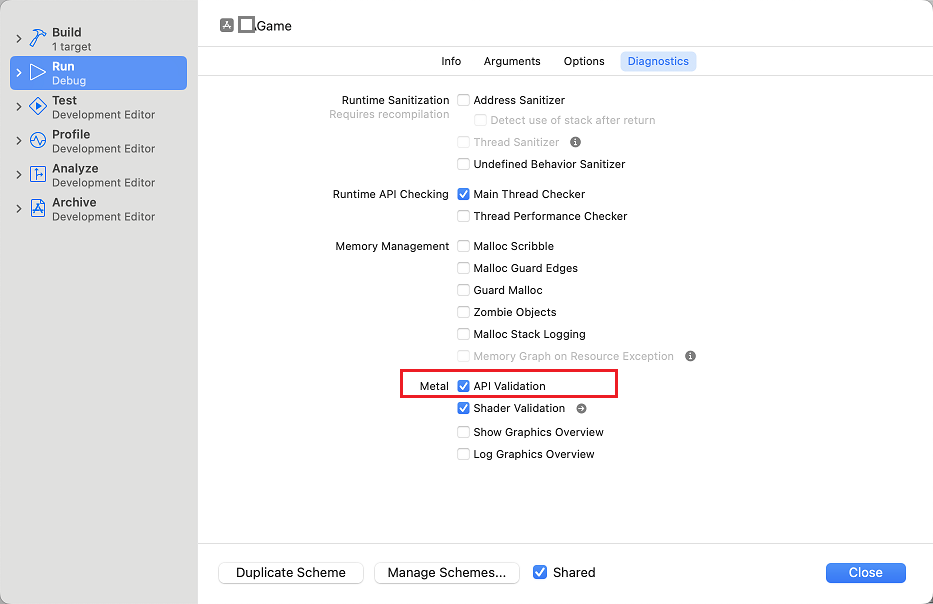

Xcode启用方法
环境变量启用方法
可在device创建之前，设置环境变量MTL_DEBUG_LAYER=1来开启
增强的命令缓存错误报告（Enhanced Command Buffer Errors）
该特性内置在metal中，非常低的overhead。并且可以针对单个commandBuffer来设置开启
Error Domain=MTLCommandBufferErrorDomain Code=1 UserInfo={NSLocalizedDescription=Discarded (victim of GPU error/recovery) (IOAF code 5), MTLCommandBufferEncoderInfoErrorkey=( "<errorState: MTLCommandEncoderErrorStateCompleted, lablel: RenderOccluders>", "<errorState: MTLCommandEncoderErrorStateCompleted, lablel: DepthPrepass+Lightculling>", "<errorState: MTLCommandEncoderErrorStateCompleted, lablel: Shadow Cascade 0>", "<errorState: MTLCommandEncoderErrorStateFaulted, lablel: GBuffer Pass>", "<errorState: MTLCommandEncoderErrorStateAffected, lablel: Forward Pass>" )}
启用方法
MTLCommandBufferDescriptor* desc = [MTLCommandBufferDescriptor new]; // 在 Metal 3（macOS 13/iOS 16）及以上才有的新特性，允许你细化 command buffer 的某些行为 desc.retainedReferences = true; // 让 command buffer 在执行期间持有其所有依赖资源，便于调试和崩溃分析，会增大内存占用。非性能选项，一般用于调试，正式发布建议默认 false desc.errorOptions = MTLCommandBufferErrorOptionEncoderExecutionStatus; // 使得 command buffer 在发生错误时能收集 encoder 层级的错误状态，这对调试 GPU 问题和性能分析有帮助 id<MTLCommandBuffer> cmdBuffer = [cmdQueue commandBufferWithDescriptor:desc]; // id<MTLCommandQueue> cmdQueue
出错时打印相关信息到日志
出现错误时，格式化打印
static const TCHAR* StringFromCommandEncoderError(MTLCommandEncoderErrorState ErrorState) { switch (ErrorState) { case MTLCommandEncoderErrorStateUnknown: return TEXT("Unknown"); // 未知 case MTLCommandEncoderErrorStateAffected: return TEXT("Affected"); // 受影响（可能有故障） case MTLCommandEncoderErrorStateCompleted: return TEXT("Completed"); // 已完成 case MTLCommandEncoderErrorStateFaulted: return TEXT("Faulted"); // 故障 case MTLCommandEncoderErrorStatePending: return TEXT("Pending"); // 未完成 } return TEXT("Unknown"); } // 输出错误 if (&MTLCommandBufferEncoderInfoErrorKey != nullptr) { if (NSArray<id<MTLCommandBufferEncoderInfo>>* EncoderInfoArray = [CompletedBuffer.GetError() userInfo][MTLCommandBufferEncoderInfoErrorKey]) // mtlpp::CommandBuffer CompletedBuffer { UE_LOG(LogMetal, Warning, TEXT("GPU Encoder Crash Info:")); for (id<MTLCommandBufferEncoderInfo> EncoderInfo in EncoderInfoArray) { UE_LOG(LogMetal, Warning, TEXT("MTLCommandBufferEncoder - Label: %s, State: %s"), *FString(EncoderInfo.label), StringFromCommandEncoderError(EncoderInfo.errorState)); if (EncoderInfo.debugSignposts.count > 0) { UE_LOG(LogMetal, Warning, TEXT(" Signposts:")); for (NSString* Signpost in EncoderInfo.debugSignposts) { UE_LOG(LogMetal, Warning, TEXT(" - %s"), *FString(Signpost)); } } } } }
也可以直接打印
NSError *error = commandBuffer.error; if (error != nil) { NSLog(@"%@", error); }
显存访问越界问题（OOB memory access，Out Of Bounds）

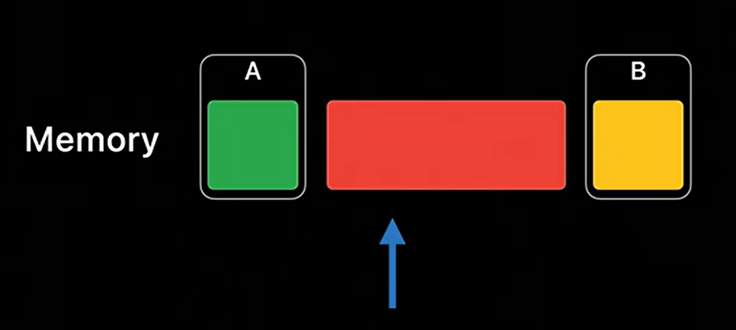

注：访问A显存时出现了越界，越界的区域为未分配区域，则增强指令缓冲区错误（Enhanceed Command Buffer Error） 可以捕捉到该问题

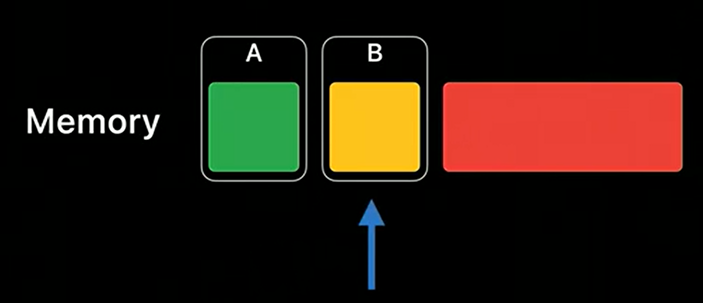

当访问A显存时出现了越界，但越界的区域是分配的区域B，此时增强指令缓冲区错误（Enhanceed Command Buffer Error） 就捕捉不到了，需要Metal着色器校验层（Shader Validation）来捕捉这类问题
Metal着色器校验（Shader Validation）
与API Validation一样，这是一个Shader的校验层，用于检测Metal着色器的逻辑，并对其进行定位和分类，当检测到某个操作会导致未定义行为时，将阻止该操作并创建一个日志，方便定位shader调用相关的问题
可以检测出如下问题：
① Out of bounds global memory（设备和常量的内存越界访问）
② Out of bounds threadgroup memory（线程组内存越界访问）
③ Null texture access（空纹理对象）
④ Infinite Loops（死循环） 注：这类问题开增强指令缓冲区错误（Enhanceed Command Buffer Error）也会有帮助
⑤ Resources residency 注：这类问题开增强指令缓冲区错误（Enhanceed Command Buffer Error）也会有帮助
开启Shader Validation，对性能影响比较大，而且还会修改maxTotalThreadsPerThreadgroup和threadExecutionWidth的数值来保证其运行
Xcode启用方法

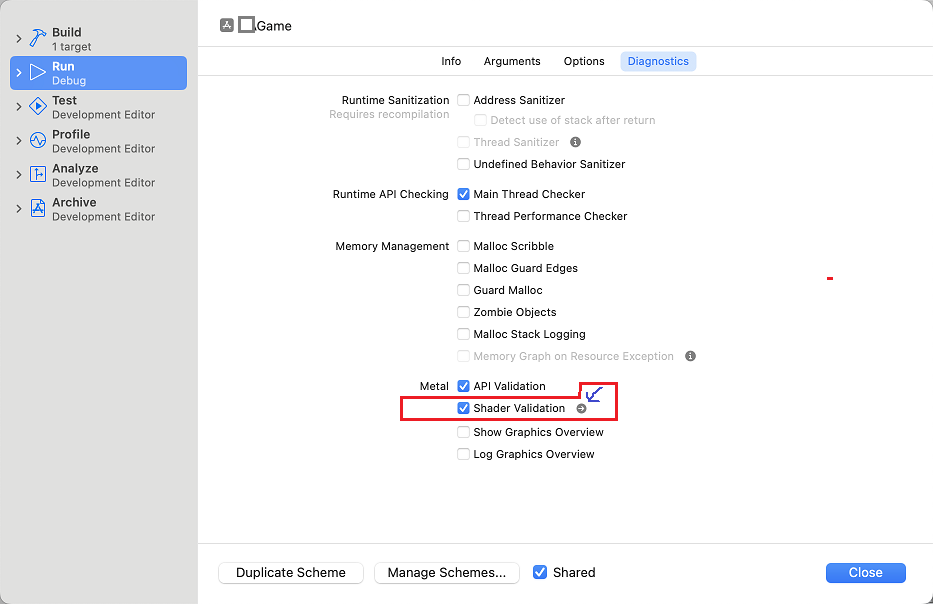

点击Shader Validation旁边的箭头按钮，来设置运行时断点

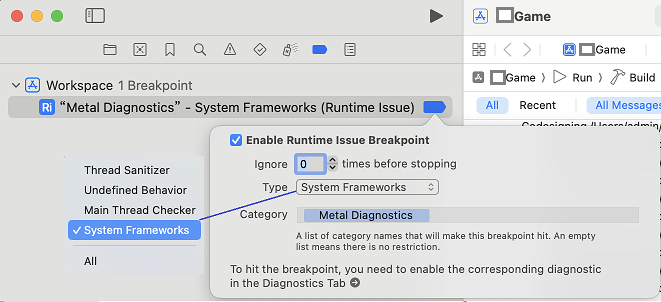

勾选上Enable Runtime Issue Breakpoint
环境变量启用方法
可在device创建之前，设置环境变量MTL_SHADER_VALIDATION=1来开启

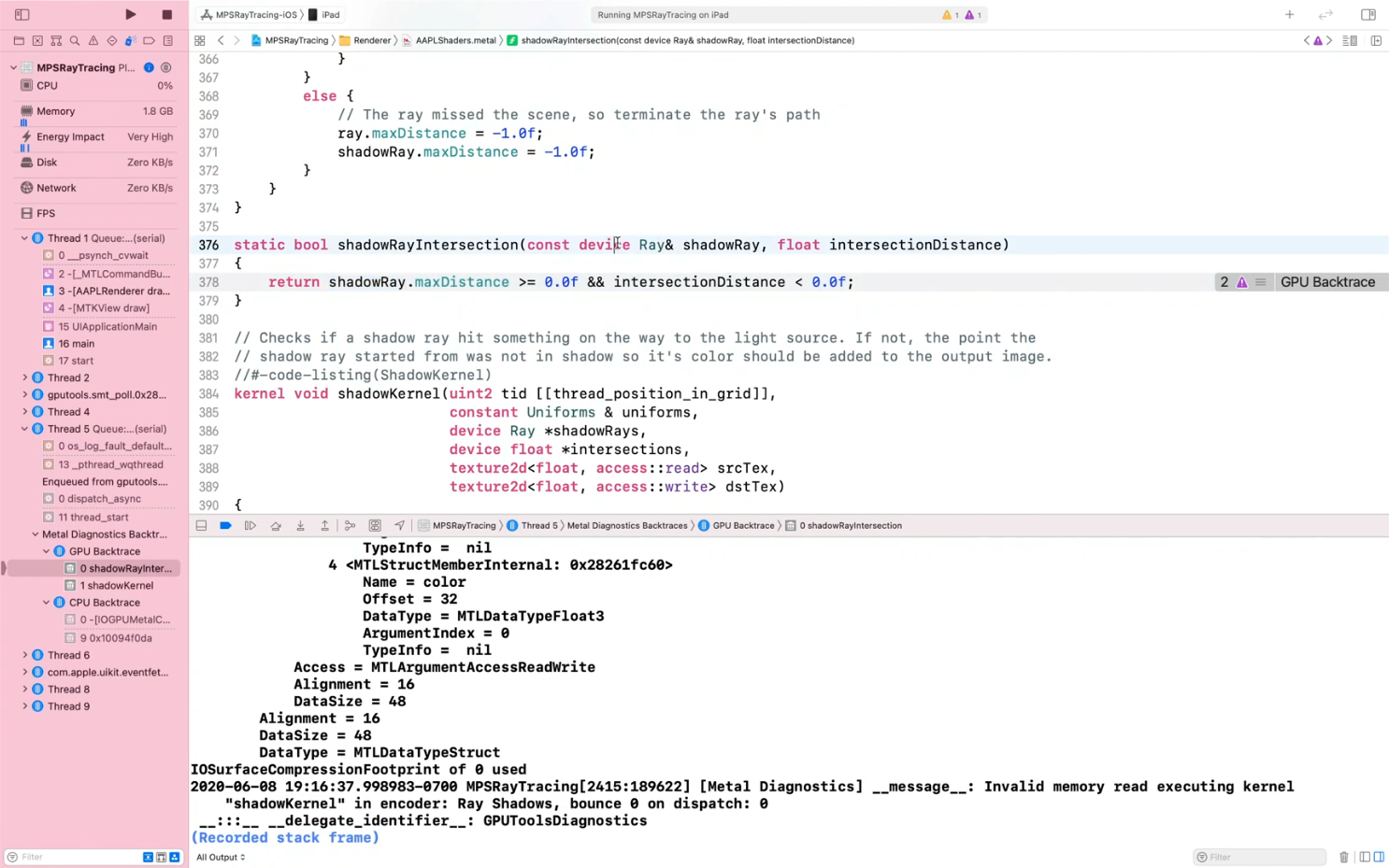

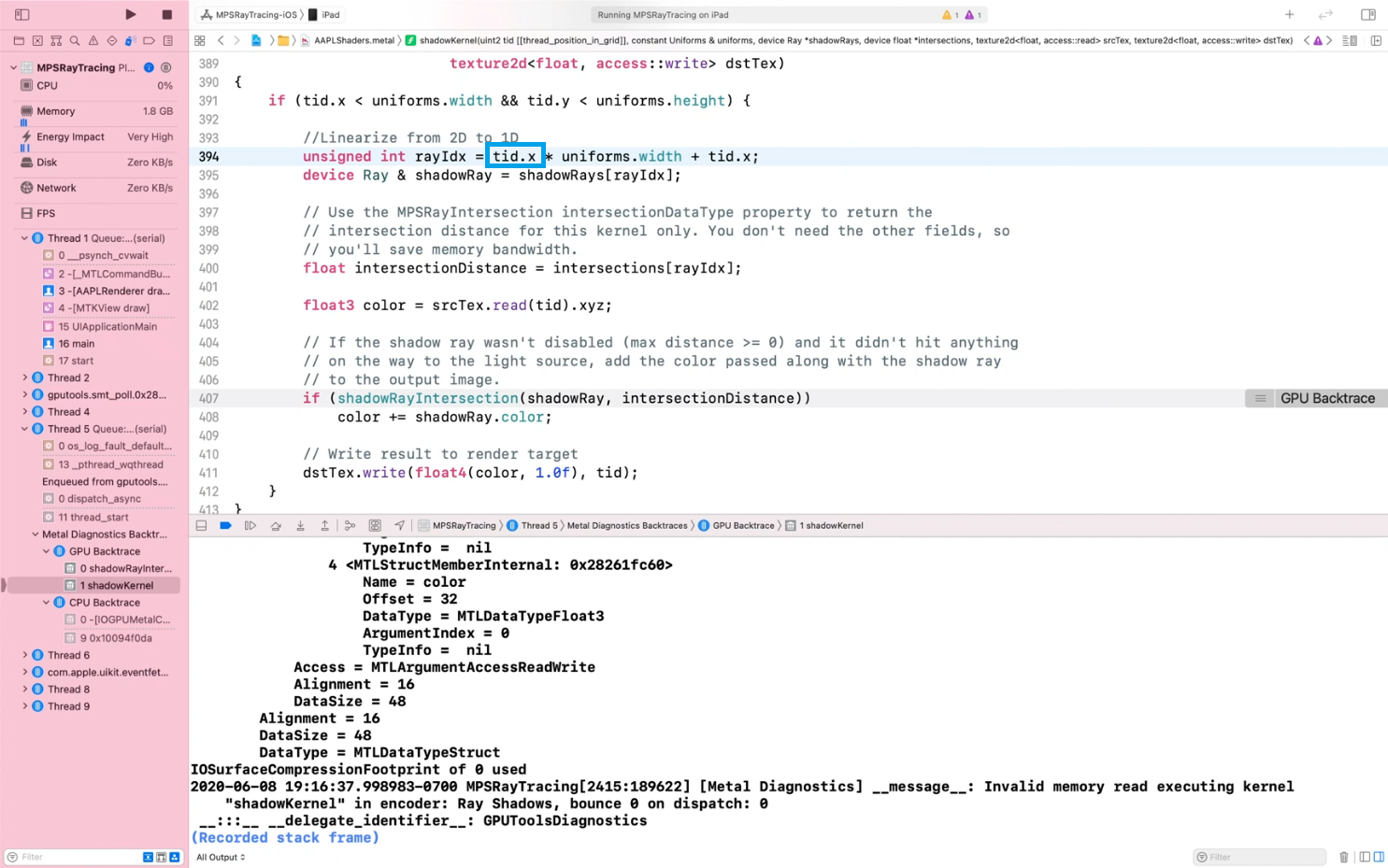

示意案例
出错时打印shader相关信息到日志
Command buffer日志API：
[commandBuffer addCompletedHandler:^(id<MTLCommandBuffer> cb) { for (id<MTLLogContainer> log in cb.logs) { NSString *encoderLabel = log.encoderLabel ?: @"Unknown Label"; NSLog(@"Faulting encoder \"%@\"", encoderLabel); id<MTLDebugLocation> debugLocation = log.debugLocation; NSString *functionName = debugLocation.functionName; if (debugLocation && functionName) { NSLog(@"Faulting function %@:%ld:%ld", functionName, (long)debugLocation.line, (long)debugLocation.column); } } }];
不解析直接打印：
[commandBuffer addCompletedHandler:^(id<MTLCommandBuffer> cb) { for (id<MTLLogContainer> log in cb.logs) { NSLog(@"%@", [log description]); } }];
Terminal中设置，来突出显示
log stream --predicate "subsystem = 'com.apple.Metal' and category = 'GPUDebug'"
OSLog：
MPSRayTracing: (MetalTools) [com.apple.Metal:GPUDebug] Invalid device memory read executing kernel function "shadeKernel" encoder: "2", dispatch: 0, at offset 27202592 AAPLShaders.metal:265:28 - shadeKernel()
编译带Debug Symbol的shader
xcrun -sdk macosx metal -g -c shader1.metal -o shader1.air
xcrun -sdk macosx metal -g -c shader2.metal -o shader2.air
xcrun -sdk macosx metallib shader1.air shader2.air -o final.metallib
在shader中使用#line，在崩溃时可以知道shader来自哪个文件
// Full filename if reading from disk #line 0 /Path/To/My/File.metal // A unique identifier if not #line 0 AUniqueFileName.metal
Shader Validation的限制
① 不支持Binary function pointers（二进制函数指针）
② 不支持Dynamic linking（动态链接）
③ 在MTLGPUFamilyMac1和MTLGPUFamilyApple5及更老的设备上，not Instrumenting pointers from argument buffers（不检查参数缓冲区指针）
