TI指令集学习（一）

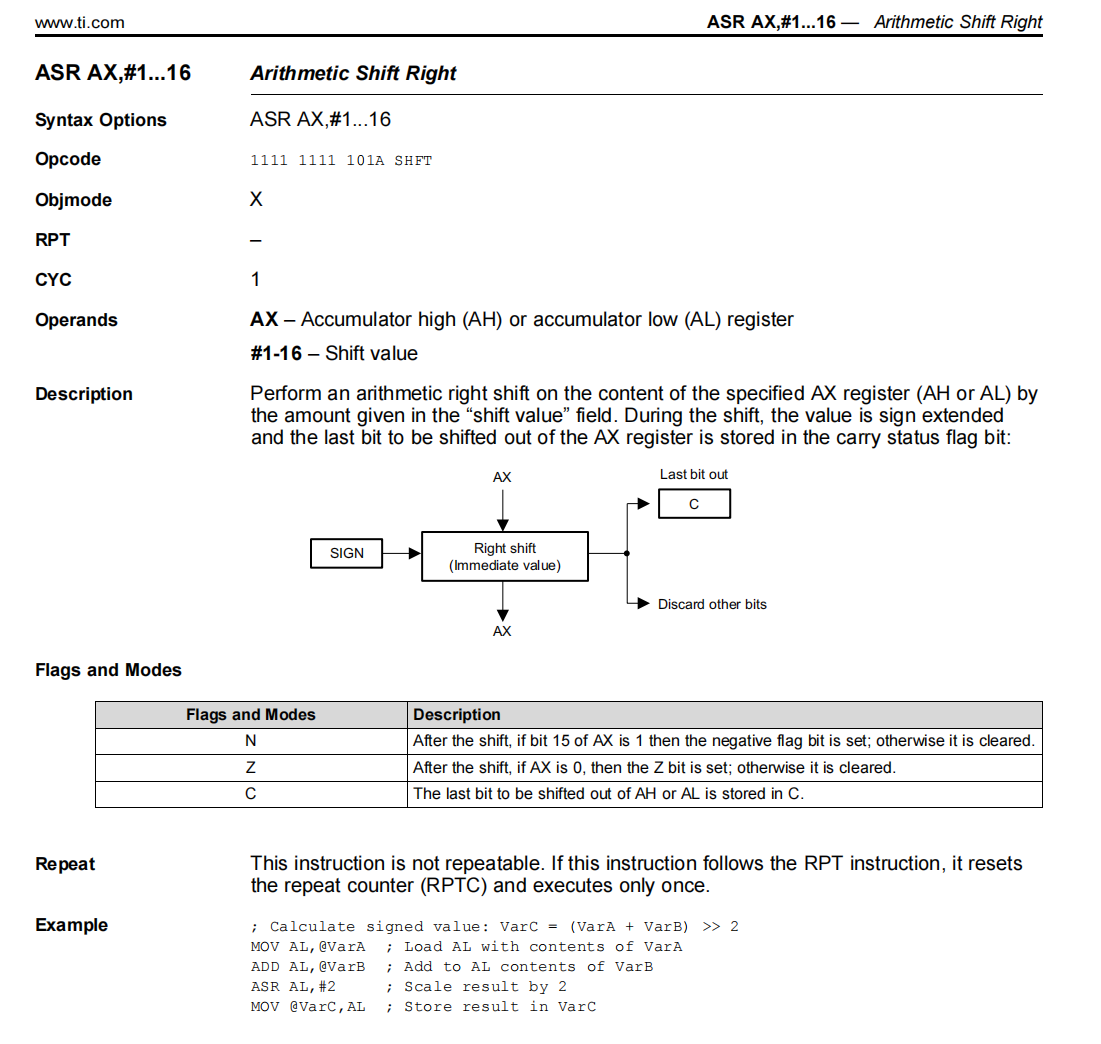

该文档描述了处理器的 算术右移（ASR）指令，重点介绍了其语法和功能：

主要特性：

• 指令名称：ASR AX, #1...16
  该指令对指定的 AX 寄存器（高寄存器 AH 或低寄存器 AL）进行算术右移操作，移位的数量由 #1-16 字段指定（即移位的位数为 1 到 16 位）。

• 操作码：触发 ASR 操作的操作码是 1111 1111 101A SHIFT。

• 操作数：

  • AX：执行算术右移操作的寄存器，可以是累加器高（AH）或累加器低（AL）寄存器。
  • #1-16：指定移位的位数（从 1 到 16 位）。

• 操作：

  • 该移位是算术移位，意味着值会进行符号扩展。当位移出时，最后移出的位会存储在进位标志位（C）中，其他移出的位会被丢弃。

• 标志位和模式：

  • N（负标志）：如果移位后 AX 的第 15 位为 1，则设置该标志；否则，清除该标志。
  • Z（零标志）：如果移位后 AX 为 0，则设置该标志；否则，清除该标志。
  • C（进位标志）：存储从 AX 移出的最后一位。

• 重复执行：该指令不可重复执行。如果它跟随 RPT（重复）指令执行，则会重置重复计数器（RPTC），并且只执行一次。

示例：

文中给出的示例展示了如何使用 ASR 指令来进行带符号的除法计算。计算公式为 (VarA + VarB) >> 2，具体执行步骤如下：

• MOV AL, @VarA：将 VarA 的内容加载到 AL 寄存器中。
• ADD AL, @VarB：将 VarB 加到 AL 中。
• ASR AL, #2：将 AL 寄存器的内容右移 2 位（相当于除以 4）。
• MOV @VarC, AL：将结果存储到 VarC 中。

总结：

ASR 指令用于对寄存器内容进行带符号的右移，适用于算术运算如除法。移位后的标志位（N、Z 和 C）会根据移位的结果进行更新。该指令是不可重复执行的，除非显式重置。

---

算术右移操作：该操作对指定的 AX 寄存器（可以是高寄存器 AH 或低寄存器 AL）进行右移，移位的数量由“移位值”（shift value）字段给定。

符号扩展：在进行右移操作时，移位过程会进行 符号扩展。这意味着，如果原值是负数（即符号位为 1），移位过程中左侧会补充符号位（1）；如果是正数，左侧补充 0。

进位标志：在移位操作过程中，最后移出 AX 寄存器的位（即最右边被移出的位）将被存储到 进位标志位（Carry flag, C） 中。这是因为在算术右移时，位移过程中被丢弃的最右边的位通常包含重要的符号信息，因此存储到进位标志中。

---

1. +XAR7[0] 中的 + 的含义：

在这条指令中，+ 是 地址计算操作符，用于表示地址加法。在汇编语言中，它经常出现在 寻址模式 中，指示如何计算最终的内存地址。

• +XAR7[0]：这里的 + 符号表示使用 XAR7 寄存器中存储的值作为地址，并没有进行任何偏移或修改。它本质上是 加上 0，所以 +XAR7[0] 和 XAR7[0] 是等效的，指向的是 XAR7 寄存器中的地址。

  • 也就是说，+ 在此并没有实际的偏移效果，它只是表明该寻址方式是从寄存器值开始计算地址。

2. 偏移量的含义：

在汇编语言的寻址模式中，偏移量（通常表示为 [0]、[1]、[N] 等）是指在指定的 基址 地址上添加的一个值，用来计算 目标内存地址。

• XAR7[0]：表示 XAR7 寄存器存储的地址加上一个 偏移量 0。所以，这里的偏移量就是 0，意味着不会改变 XAR7 中存储的基地址。

  • 也可以理解为：XAR7[0] 就是直接使用 XAR7 寄存器的值作为内存地址，而没有额外的偏移。

总结：

• + 的作用：表示寻址模式使用了 XAR7 寄存器中的值作为基址，没有进行额外的偏移操作，+XAR7[0] 和 XAR7[0] 的效果相同。
• 偏移量：指在寻址时给定的偏移值，表示从基地址开始偏移多少位置。在此例中，偏移量为 0，意味着直接使用 XAR7 的值作为目标地址。
