[‌软件设计/UML/ER] Astah：软件建模工具

概述： ‌Astah 软件建模工具‌

简介

• Astah 是一款专业的 UML（统一建模语言）建模软件，支持类图、用例图、序列图等多种图形化设计工具，用于提升软件开发团队的沟通效率和质量。其特点包括：

Astah 是一款专注于软件设计与建模的工具，支持 UML、ER 图、流程图等多种图表类型，适用于从学生到企业团队的多样化需求‌。‌‌

‌## 核心功能与特点‌

• ‌多类型建模支持‌。

涵盖 UML（用例图、类图、时序图等）、ER 图、数据流图（DFD）、流程图、思维导图等，满足软件开发全周期需求。‌‌
‌> 功能全面‌：支持 UML 2.0 标准，涵盖业务流程建模和系统架构设计。

‌‌+ 支持代码生成与逆向工程，确保模型与代码的一致性。‌‌

• ‌应用场景与优势‌。
  ‌+ 团队协作‌：提供模型合并、多语言支持等功能，适配离岸开发与多人协作场景。‌‌

• ‌操作便捷性‌：界面简洁且支持快捷键操作（如通过 Ctrl+Comma 调整字体大小），提升绘图效率。‌‌

• ‌高度定制化‌：开放插件和 API 接口，支持功能扩展。‌‌

• ‌版本与安装‌。

主要版本包括 ‌Astah Professional‌（全功能设计工具）、‌Astah UML‌（轻量级 UML 工具）、‌Astah SysML‌（系统建模工具）。‌‌

• 安装流程简单，支持跨平台（Windows/macOS），可通过替换配置文件激活高级功能。‌‌

• 版本‌更新与许可授权‌。

版本更新‌：如 Astah-Professional v7.2.0 优化了性能并增强协作功能。‌‌
‌> 许可证管理‌：提供浮动许可设置，需通过 Reprise License Manager 激活。‌‌
最新版本（如 v10.1）持续优化稳定性，提供永久或订阅制授权模式，覆盖个人、学术和企业用户。‌‌

安装指南

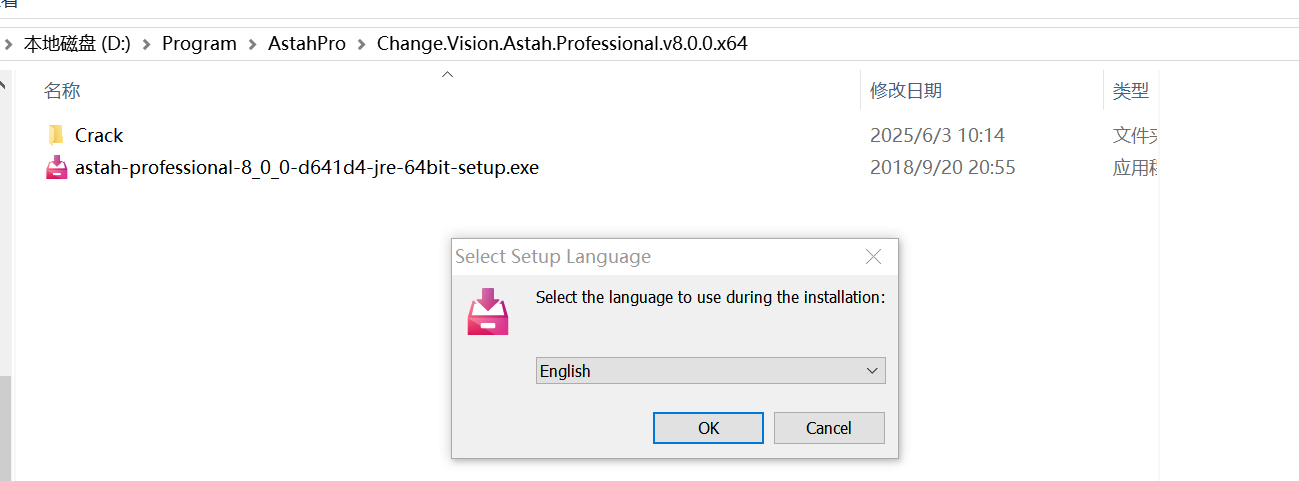

• 下载安装包 astah-professional-8_0_0-d641d4-jre-64bit-setup.exe

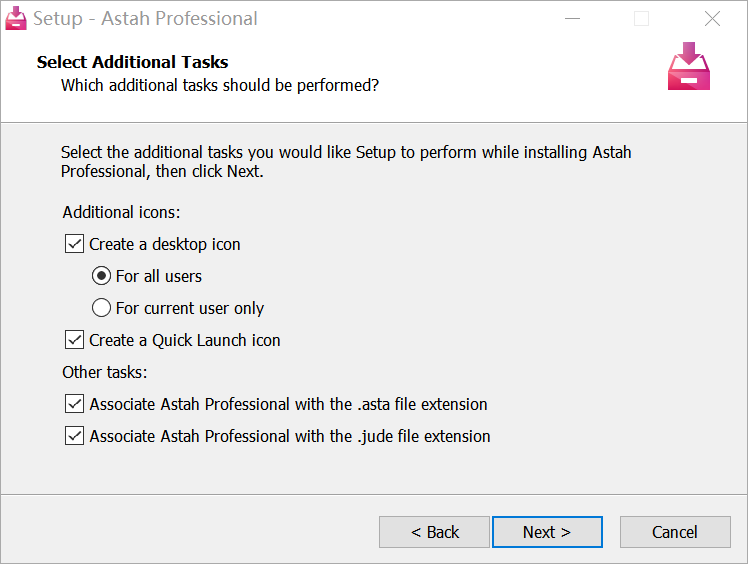

• 点击安装

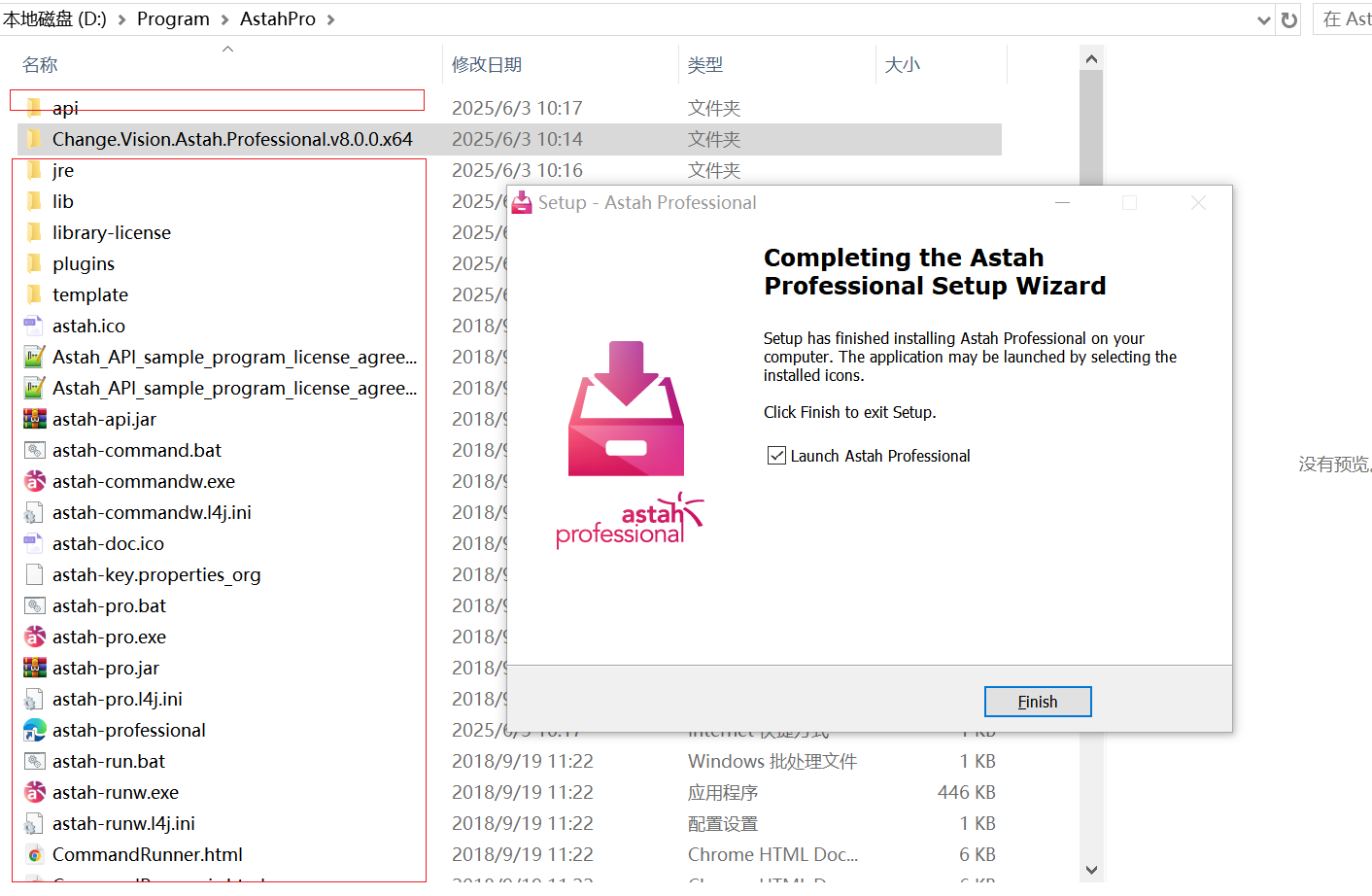

安装完成

• 破解步骤（可选）

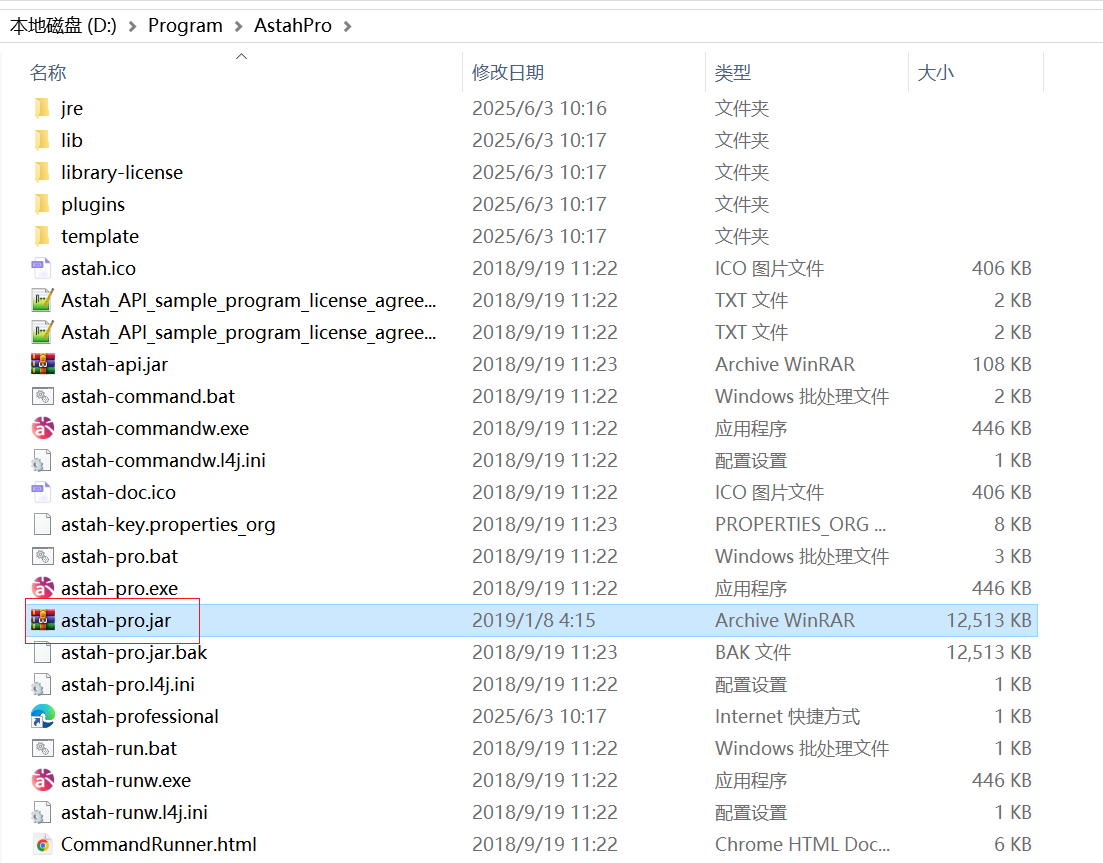

• 替换astah-pro.jar

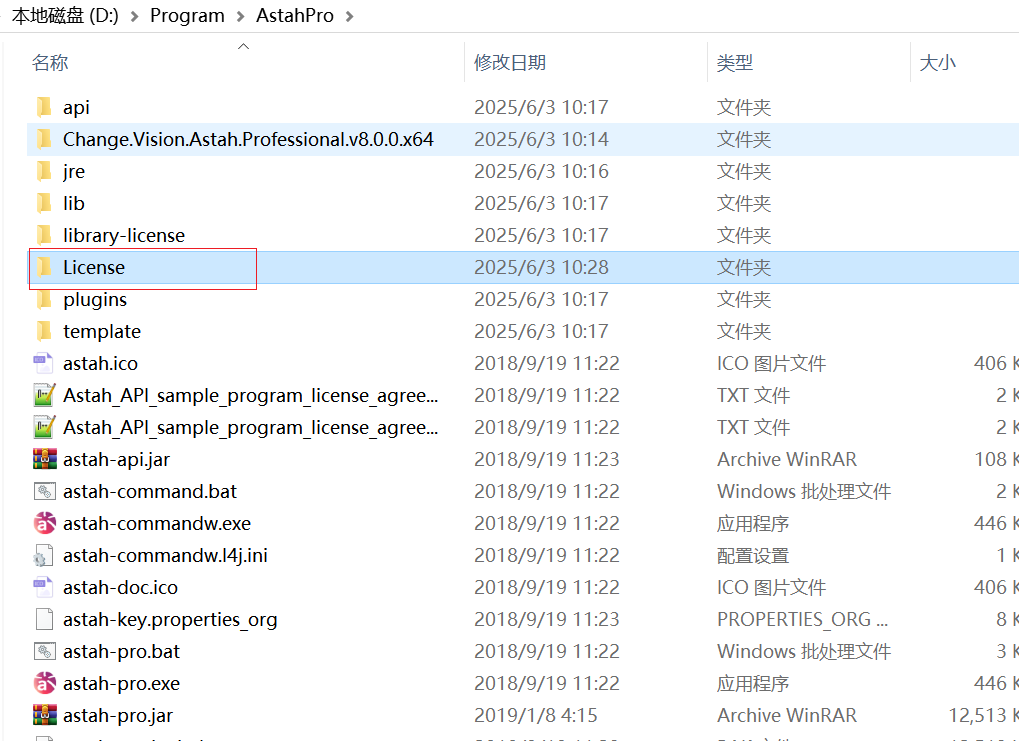

• 在astah-pro.jar所在目录下，新建一个名为License的文件夹

该文件夹用于存放破解后的key

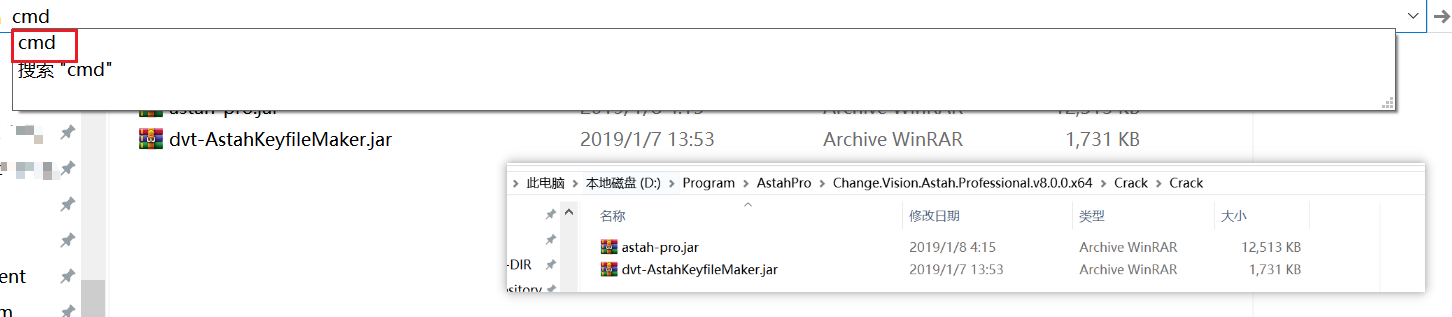

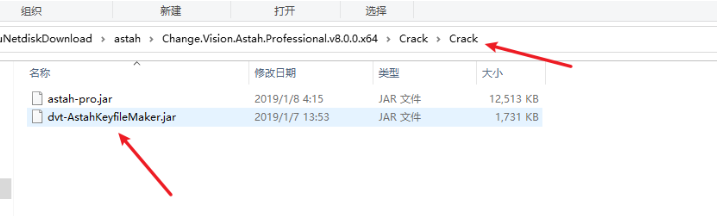

• 在存放破解包``所在目录下，输入cmd并回车

• 输入java -jar dvt-AstahKeyfileMaker.jar

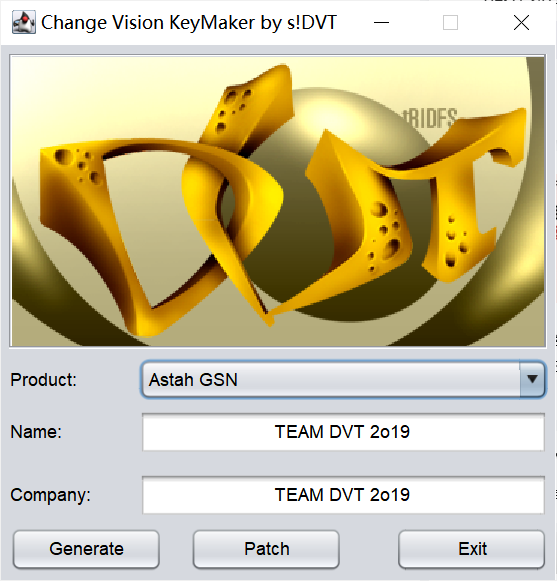

此时会出现一个Java编写的界面程序，并且附带着"动人"的音乐

• Porduct 选项选择 Astah Professional

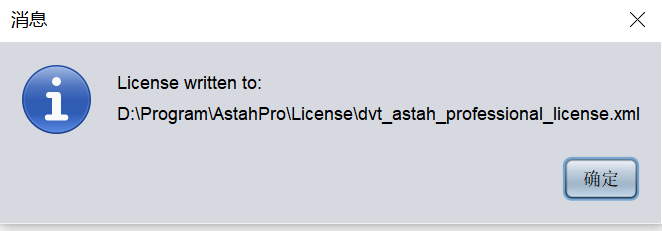

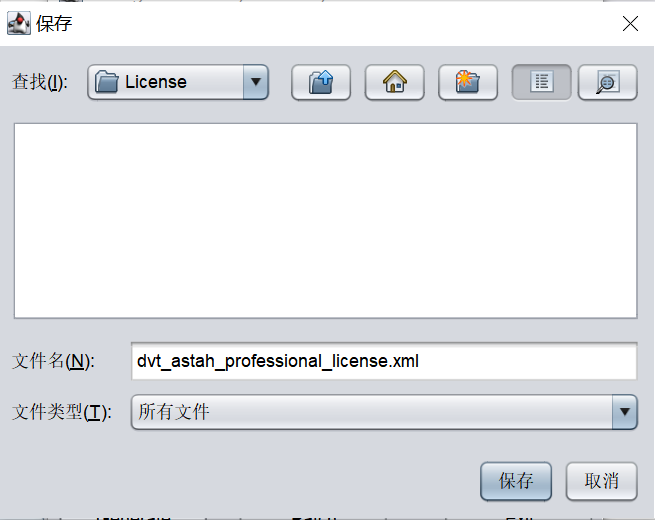

• 点击 Generate 后，选择安装Atash目录的新建的那个文件夹License，然后点击保存。

保存后退出程序，点击Astah打开软件。

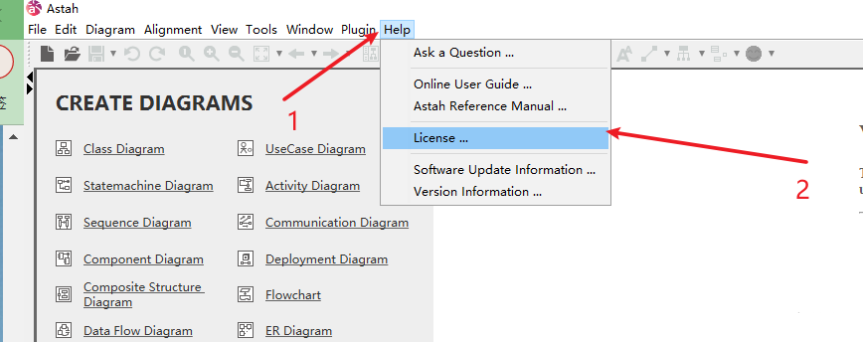

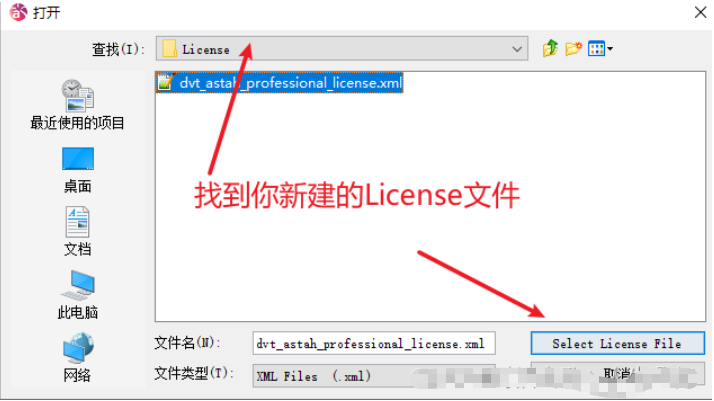

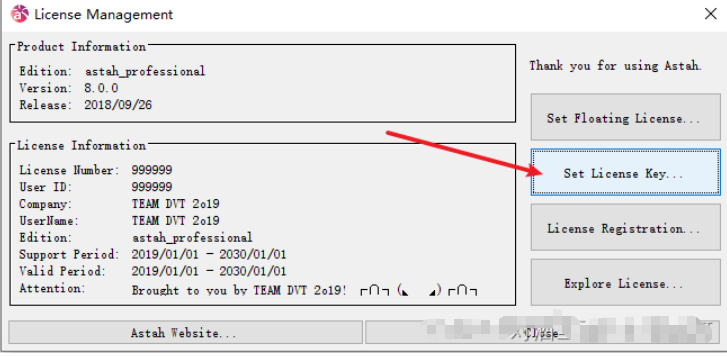

• 点击右上角的Help，点击License，点击Set License Key…，选择破解的key文件，破解Astah完成。

• 打开 Astah 软件

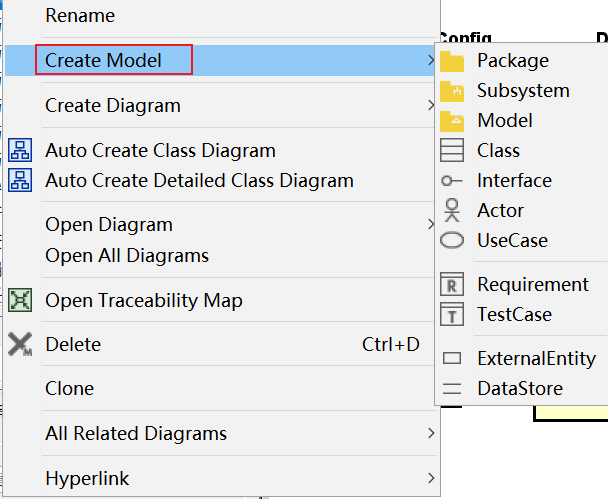

新建模型

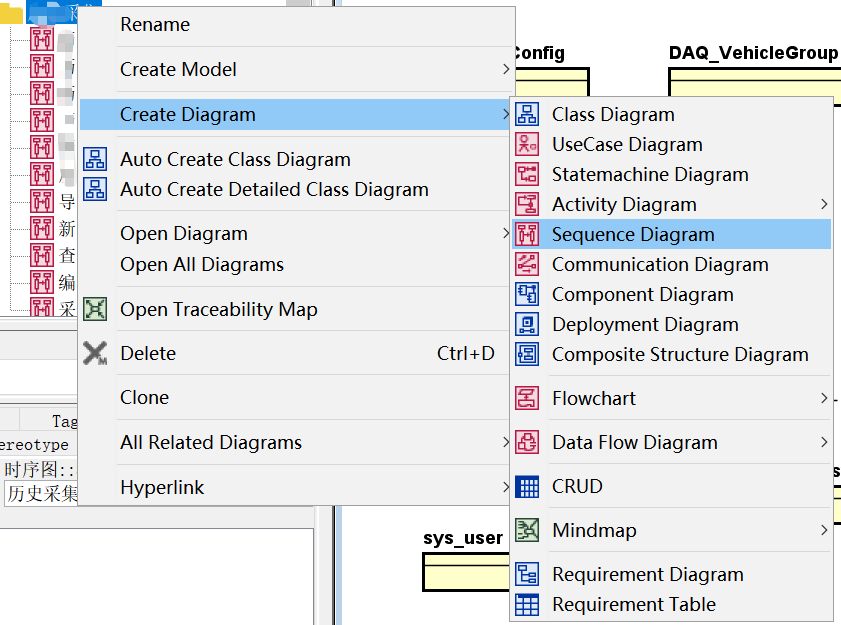

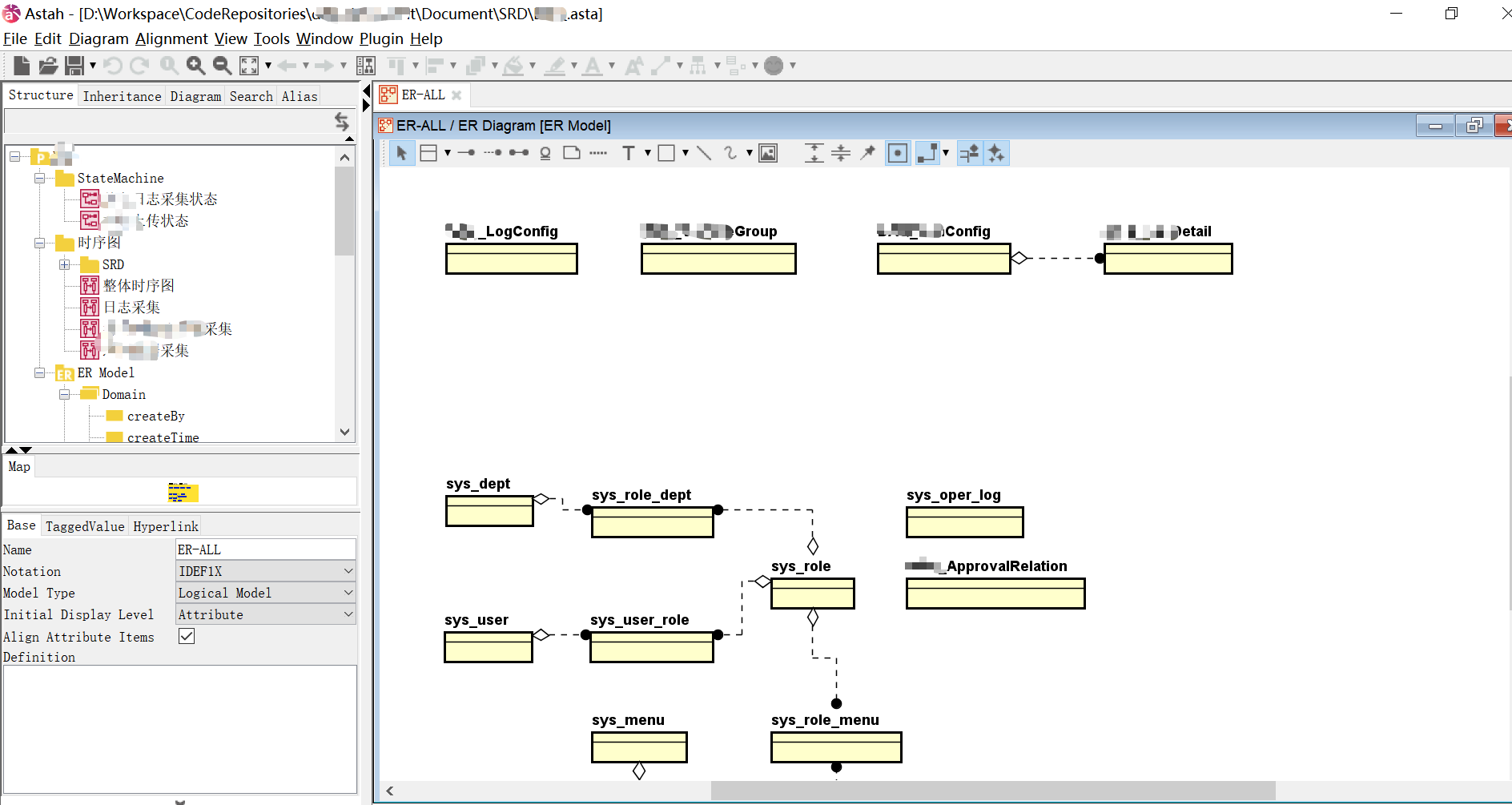

新建图示
