CAN/CANopen 开发全栈指南：从理论到工业实践
📅 更新日期：2025年11月25日
🎯 适用对象：嵌入式工程师、机器人开发者、工业自动化工程师
💡 核心价值：掌握 CAN/CAN FD + CANopen 全栈开发能力，构建高可靠工业通信系统
🔑 一、核心定位：CANopen 之于 CAN，正如 Modbus 之于 RS-485
|
协议层
|
物理层
|
应用特点
|
|---|---|---|
|
Modbus RTU
|
RS-485
|
主从轮询，简单但实时性差
|
|
CANopen
|
CAN/CAN FD
|
事件驱动 + 同步机制，工业级实时性
|
✅ 关键认知：
CAN = 高速可靠的“高速公路”
CANopen = 标准化的“交通规则+车辆类型”
没有 CANopen，CAN 只是原始数据通道
🛣️ 二、CAN/CAN FD 基础：数据链路层核心

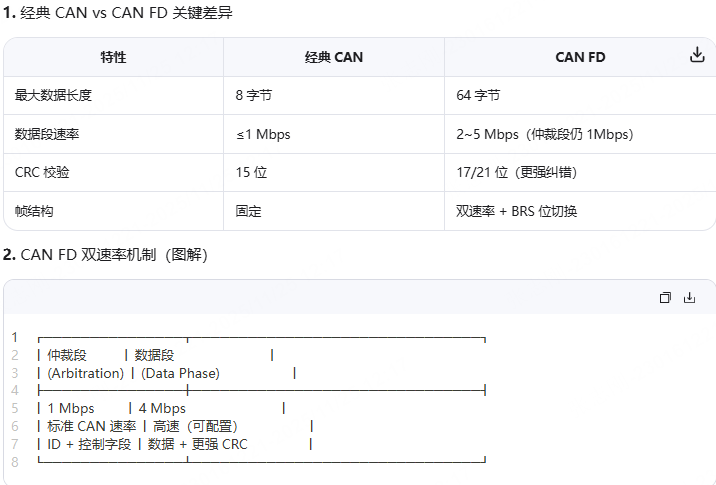

1. 经典 CAN vs CAN FD 关键差异
|
特性
|
经典 CAN
|
CAN FD
|
|---|---|---|
|
最大数据长度
|
8 字节
|
64 字节
|
|
数据段速率
|
≤1 Mbps
|
2~5 Mbps（仲裁段仍 1Mbps）
|
|
CRC 校验
|
15 位
|
17/21 位（更强纠错）
|
|
帧结构
|
固定
|
双速率 + BRS 位切换
|
2. CAN FD 双速率机制（图解）
- BRS 位 = 速率切换开关（Bit Rate Switch）
- 类比：收费站前限速 60km/h（仲裁），收费站后放开 240km/h（数据）
3. DLC 码映射表（必须牢记！）
|
DLC 码
|
实际字节数
|
典型用途
|
|---|---|---|
|
0~8
|
0~8
|
经典 CAN 兼容
|
|
9
|
12
|
小数据块
|
|
10
|
16
|
标准块
|
|
11
|
20
|
—
|
|
12
|
24
|
—
|
|
13
|
32
|
常用
|
|
14
|
48
|
—
|
|
15
|
64
|
最大容量
|
⚠️ 关键技巧：
非标准长度数据 → 向上取整 DLC + 首字节携带真实长度
例：25 字节数据 → 选 DLC=13 (32字节) → 帧格式：[真实长度=25][25字节数据][7字节填充]
🏗️ 三、CANopen 核心架构：工业通信的骨架

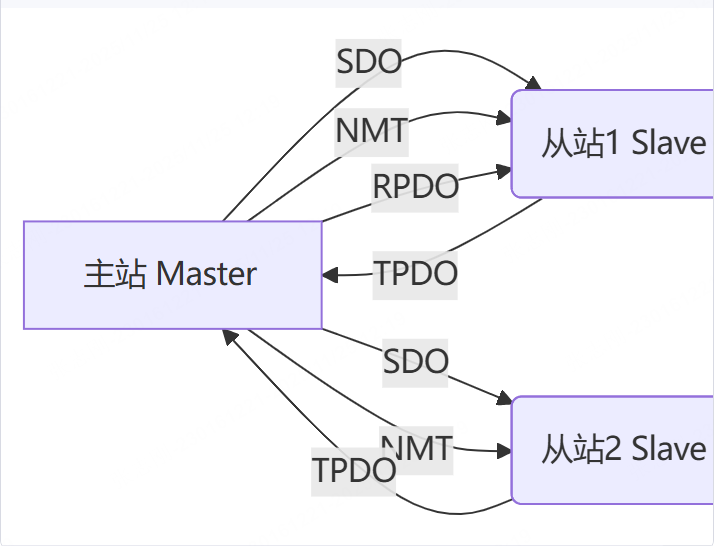

1. 通信模型全景图
2. NMT 网络管理（生命线！）
|
命令码
|
功能
|
节点状态
|
|---|---|---|
0x01 |
启动节点
|
→ Operational
|
0x02 |
停止节点
|
→ Pre-operational
|
0x80 |
进入初始化
|
→ Initialisation
|
0x81 |
重置节点
|
硬件复位
|
0x82 |
重置通信
|
清配置
|
✅ NMT 工作流程：
- 上电 → Initialisation
- 主机发
NMT_Reset_Comm(0x82)→ 清配置 - Pre-operational → SDO 配置 PDO
NMT_Start(0x01)→ Operational → PDO 激活
3. 心跳/节点守护（在线监控）
|
机制
|
从机行为
|
主机行为
|
推荐度
|
|---|---|---|---|
|
Heartbeat
|
周期发
0x700+NodeID |
超时判离线
|
✅ 首选
|
|
Node Guarding
|
收请求后回复
|
周期发请求
|
⚠️ 次选
|
💡 心跳配置：
- 从机 SDO 写
0x1017 = 1000（1000ms 心跳）- 主机超时阈值 = 150% 心跳周期（1500ms）
📚 四、对象字典：CANopen 的“灵魂”
1. 标准分区表（CiA 301）
|
Index 范围
|
名称
|
用途
|
类比 Modbus
|
|---|---|---|---|
|
0x1000-0x1029
|
Device Profile
|
设备信息
|
保持寄存器
|
|
0x1200-0x127F
|
SDO Server
|
SDO 服务参数
|
—
|
|
0x1400-0x15FF
|
RPDO Communication
|
RPDO 通信参数
|
—
|
|
0x1600-0x17FF
|
RPDO Mapping
|
RPDO 数据映射
|
—
|
|
0x1800-0x19FF
|
TPDO Communication
|
TPDO 通信参数
|
—
|
|
0x1A00-0x1BFF
|
TPDO Mapping
|
TPDO 数据映射
|
—
|
|
0x2000-0x5FFF
|
Manufacturer Specific
|
厂商自定义
|
4x 寄存器
|
|
0x6000-0x9FFF
|
Standard Device Profile
|
标准设备规范
|
—
|
|
0x6040
|
Controlword
|
控制字
|
4x（可写）
|
|
0x6041
|
Statusword
|
状态字
|
3x（只读）
|
|
0x6064
|
Position Actual
|
实际位置
|
3x
|
|
0x607A
|
Target Position
|
目标位置
|
4x
|
2. 子索引（Sub-index）机制
- 不是连续数组！ 是稀疏映射表（如 0x1802 有 sub1, sub2, sub5）
- sub0 = 最高子索引号（必须存在）
- 保留子索引（如 sub4）直接跳过
🔑 内存真相：
对象字典 = ROM 中的索引表（指向 RAM 变量）
数据变量 = RAM 中的独立存储（通过指针关联）
⚡ 五、PDO/SDO 深度解析：实时与配置的双通道
1. 通信模型对比
|
特性
|
PDO
|
SDO
|
|---|---|---|
|
用途
|
实时数据传输
|
配置/诊断
|
|
方向
|
TPDO（从→主）<br>RPDO（主→从）
|
点对点（主↔从）
|
|
协议
|
无交互（推模式）
|
请求-响应（拉模式）
|
|
延迟
|
μs 级
|
ms 级
|
|
带宽
|
高效（无头部）
|
有开销
|
✅ 正确类比：
- RPDO = Modbus 4x 写（主机下发控制）
- TPDO = Modbus 3x 读（从机上报状态）
- SDO = 配置通道（替代轮询）
2. PDO 配置四步法（必须掌握！）
目标：配置 TPDO1 上报 Statusword + Position
- 禁用 TPDO：
SDO 写 0x1800+0 = 0x80000181 - 清空映射：
SDO 写 0x1A00+0 = 0x00 - 写入映射：
SDO 写 0x1A00+1 = 0x60410010（Statusword, 16bit）SDO 写 0x1A00+2 = 0x60640020（Position, 32bit）
- 启用 TPDO：
SDO 写 0x1800+0 = 0x00000181
💡 映射值格式：
0x[INDEX][SUB][SIZE]
SIZE：16bit=0x10, 32bit=0x20, 8bit=0x08
3. 多 PDO 通道策略（工业级实践）
|
通道
|
触发方式
|
典型数据
|
用途
|
|---|---|---|---|
|
TPDO1
|
SYNC (type=1)
|
Statusword + Position
|
高速同步控制
|
|
TPDO2
|
周期 10ms (type=255)
|
Velocity + Torque
|
中速监控
|
|
TPDO3
|
事件触发 (type=254)
|
Error register
|
故障即时上报
|
|
RPDO1
|
—
|
Controlword + TargetPos
|
主运动指令
|
|
RPDO2
|
—
|
MaxCurrent
|
参数动态调整
|
✅ 设计原则：
- TPDO1 保留给安全关键数据
- 避免在 TPDO 中映射可写对象
- 事件触发用于报警，避免周期浪费
⚙️ 六、实现与优化：从理论到产品

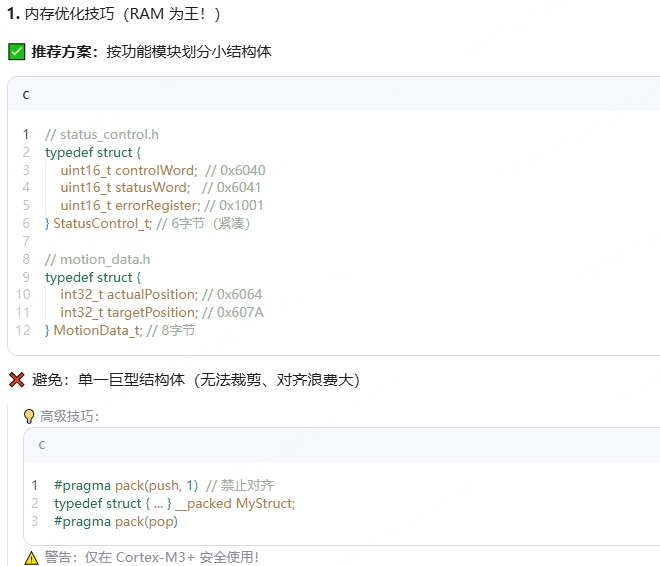

1. 内存优化技巧（RAM 为王！）
✅ 推荐方案：按功能模块划分小结构体

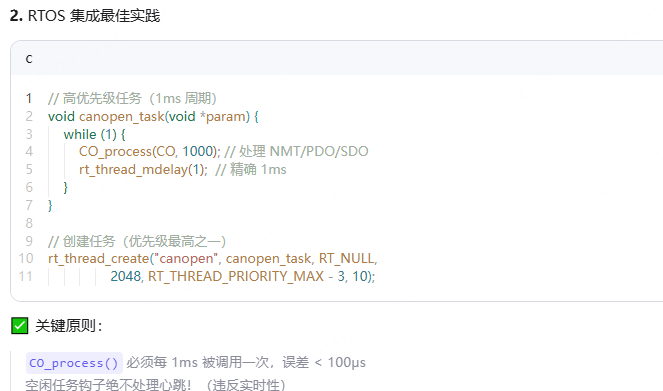

2. RTOS 集成最佳实践
✅ 关键原则：
CO_process()必须每 1ms 被调用一次，误差 < 100μs
空闲任务钩子绝不处理心跳！（违反实时性）
3. 协议栈资源需求
|
协议栈
|
最小 ROM
|
最小 RAM
|
适用场景
|
|---|---|---|---|
|
CANopenNode
|
12 KB
|
800 B
|
✅ 首选（STM32/RTOS）
|
|
micro-canopen
|
8 KB
|
500 B
|
资源受限设备
|
|
CANopenSocket
|
20 KB
|
2 KB
|
Linux 主站
|
💡 裁剪技巧：
- 禁用
CO_EMERGENCY（省 200B RAM）- 减少 PDO 通道数（默认 4TPDO+4RPDO → 按需裁剪）
- 用
#ifdef控制模块编译

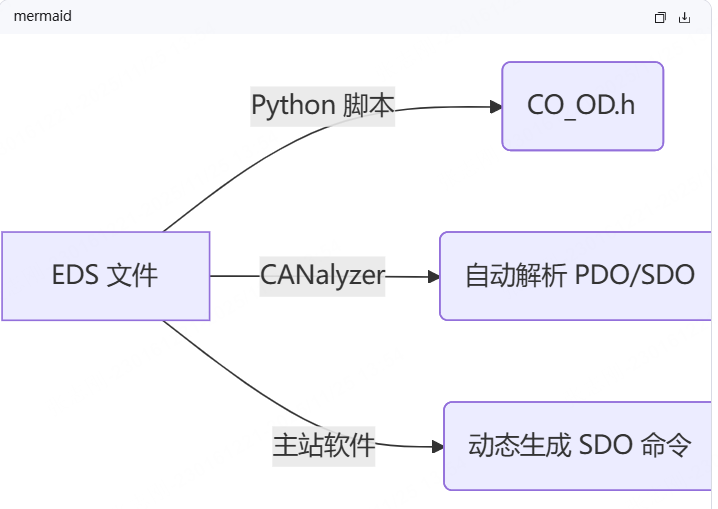

🛠️ 七、工具链与开发流程
- EDS 本质：扩展 INI 文件（
[Section]+Key=Value） - 主机无需预存 SDO 帧！动态组装（8 字节栈变量）
- 从机 SDO 响应：动态组装（无预存帧，节省 RAM）
2. 调试黄金组合
|
工具
|
用途
|
关键技巧
|
|---|---|---|
|
CANalyzer
|
总线分析
|
加载 EDS → 自动解析数据
|
|
SavvyCAN
|
免费替代
|
支持 CAN FD + 脚本扩展
|
|
STM32CubeMX
|
驱动配置
|
时序计算器（1Mbps/4Mbps）
|
|
CANopenEDS
|
EDS 编辑
|
生成 CO_OD.h 脚本
|
🔑 调试口诀：
- 先看 心跳（0x701） → 判断设备是否存活
- 监控 紧急报文（0x81） → 捕获错误
- 用 CANalyzer + EDS → 自动解析 PDO 内容
⚠️ 八、常见陷阱与避坑指南
1. 致命错误清单
|
问题
|
现象
|
解决方案
|
|---|---|---|
|
PDO 未禁用直接修改
|
总线错误/数据错乱
|
先写
0x8000xxxx 禁用 |
|
NMT 未启动进 Operational
|
PDO 不工作
|
先发
0x01 0x01 |
|
心跳超时阈值过小
|
频繁判离线
|
设为 150% 心跳周期
|
|
DLC 未向上取整
|
数据截断
|
25字节 → 选 32字节 DLC
|
|
SDO 超时无重试
|
配置失败
|
实现 3 次重试机制
|
2. 实时性陷阱
- 问题：TPDO 被高优先级任务抢占，心跳延迟
- 真相：心跳独立于 TPDO，但依赖
CO_process()调用 - 方案：
- 协议栈任务优先级 > 应用任务
- 用硬件定时器保证 1ms 周期
- CAN 中断中仅置标志，任务中处理
3. Modbus 习惯带入 CANopen
|
Modbus 习惯
|
CANopen 正确做法
|
|---|---|
|
轮询读 3x 寄存器
|
用 TPDO 自动上报
|
|
4x 寄存器存传感器数据
|
3x 只读，4x 可写（严格分离）
|
|
固定寄存器地址
|
SDO 配置 PDO 映射（动态）
|
✅ 工业规范：
PDO 用于实时数据，SDO 用于配置
绝不轮询 TPDO 已上报的数据！
📈 九、学习路径建议：从入门到工业级
阶段 1：基础夯实（1-2周）
- 用 STM32 CubeMX 配置 CAN（1Mbps）
- 用 CANalyzer 抓包分析标准帧
- 实现自定义协议传输 >8 字节数据
阶段 2：CAN FD 进阶（1周）
- 配置 CAN FD 双速率（1Mbps/4Mbps）
- 实现 64 字节数据传输 + CRC16
- 用 DLC 码处理非标准长度
阶段 3：CANopen 入门（2-3周）
- 移植 CANopenNode 到 STM32
- 用 SDO 读写 0x6041/0x6064
- 配置 TPDO1 上报位置
阶段 4：工业实践（持续）
- 实现 SYNC 同步多轴
- 集成到 RTOS（FreeRTOS/RT-Thread）
- 用 EDS 文件生成配置
💡 终极检验：
不依赖 CANalyzer，仅靠逻辑分析仪 + 协议文档
调试通一个 3 节点 CANopen 网络
🌟 十、关键总结：3 句话掌握精髓
- PDO 是“推”，SDO 是“拉”
→ 实时数据用 TPDO 自动上报，配置用 SDO 按需读写 - 对象字典 = ROM 索引表 + RAM 变量
→ 功能模块化结构体 优于单一巨型结构体 - NMT 控制状态，心跳监控生命
→ 先配置（Pre-op），再运行（Operational），超时 = 离线
📚 附录：推荐资源
- 协议栈：CANopenNode GitHub
- 书籍：《The Complete CANopen Book》by Holger Zeltwanger
- 工具：CANopenEDS Editor（免费）、SavvyCAN（开源）
- 标准：CiA 301（基础）、CiA 402（伺服）
💡 最后建议：
用 STM32 + CANopenNode + 周立功 USBCAN
搭建最小系统，亲手配置一个 TPDO
—— 理论百遍，不如动手一次！
