基于MATLAB的雷达定位系统仿真

基于MATLAB的雷达定位系统仿真，涵盖信号生成、目标检测、定位算法及可视化等核心模块

---

一、系统架构设计

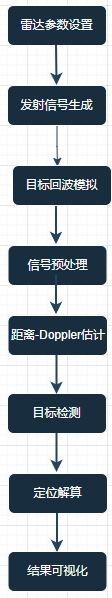

1. 信号处理流程

2. 关键模块说明

• 发射信号：FMCW/步进频波形设计（文献）
• 回波模拟：考虑多径效应、目标RCS起伏（文献）
• 定位算法：TDOA/AOA融合、MIMO测角（文献）
• 可视化：PPI显示、A-SCOPE距离像（文献）

---

二、代码

1. 信号生成模块

%% FMCW信号生成（文献）
c = 3e8; % 光速
B = 40e6; % 带宽
T = 100e-6; % 扫频时间
fc = 77e9; % 载频
mu = B/T; % 调频斜率

% 生成FMCW波形
t = 0:1e-6:T-1e-6;
chirp = exp(1j*2*pi*(fc*t + 0.5*mu*t.^2));

% 多天线发射（2T4R配置）
tx_ant = phased.ULA(4,0.5*lambda); % 4接收天线间距0.5λ
tx_sig = tx_ant(chirp.');

2. 回波模拟与处理

%% 目标回波生成（文献）
scene = struct('positions',[2000,1500; 3000,800],... % 目标位置
               'velocities',[50,-30; 120,45],...    % 目标速度
               'rcs',[1,0.3]); % RCS值

% 计算时延和多普勒频移
[tau, fd] = range_doppler(scene, tx_sig, c);

% 接收信号模拟
rx_sig = zeros(size(tx_sig));
for i = 1:size(scene.positions,1)
    delay = round(tau(i)/1e-6);
    doppler_phase = 2*pi*fd(i)*(0:length(tx_sig)-1)*1e-6;
    rx_sig(delay+1,:) = rx_sig(delay+1,:) + ...
        scene.rcs(i)*exp(1j*doppler_phase);
end

% 添加噪声
SNR = 40; % 信噪比(dB)
noise = 10^(-SNR/20)*(randn(size(rx_sig)) + 1j*randn(size(rx_sig)));
rx_sig = rx_sig + noise;

3. 定位算法实现

%% TDOA/AOA联合定位（文献）
% 参考雷达坐标
ref_radar = [0,0];

% 计算TDOA和AOA
N = size(scene.positions,1);
A = [];
b = [];
for i = 2:N
    ri = norm(scene.positions(i,:) - ref_radar);
    r1 = norm(scene.positions(1,:) - ref_radar);

    % TDOA方程
    A = [A; 2*(scene.positions(i,1)-scene.positions(1,1)), ...
         2*(scene.positions(i,2)-scene.positions(1,2))];
    b = [b; ri^2 - r1^2 - c^2*tdoa(i-1)^2];

    % AOA方程
    theta = atan2(scene.positions(i,2)-ref_radar(2), ...
                 scene.positions(i,1)-ref_radar(1));
    A = [A; sin(theta), -cos(theta)];
    b = [b; scene.positions(i,1)*cos(theta) - scene.positions(i,2)*sin(theta)];
end

% 加权最小二乘解算
W = diag([1,0.5]); % 权重矩阵
pos = (A'*W*A) \ (A'*W*b);

4. 结果可视化

%% 三维定位结果展示
figure;
plot3(scene.positions(:,1), scene.positions(:,2), 'ro', 'MarkerSize',10);
hold on;
plot3(pos(1), pos(2), 'bx', 'MarkerSize',12, 'LineWidth',2);
xlabel('X(m)'); ylabel('Y(m)'); zlabel('Z(m)');
legend('真实位置', '估计位置');
grid on;

%% A-SCOPE显示（文献）
figure;
imagesc(t*1e6, 0:c/(2*B), abs(fft(rx_sig,1024)));
xlabel('时间(μs)'); ylabel('距离(m)');
title('A-SCOPE距离像');
colorbar;

---

三、仿真场景

1. 多目标检测

• 场景：5个目标（2静止+3运动）

• 参数：

  targets = struct('pos',[500,300; 800,600; 1200,1500; 1500,800; 2000,2000],...
                  'vel',[0,0; 0,0; 80,40; -60,30; 120,-50],...
                  'rcs',[1,0.8,0.5,0.3,0.2]);


2. 动态目标跟踪

• 算法：卡尔曼滤波+数据关联

• 代码片段：

  % 卡尔曼滤波初始化
  dt = 0.1; % 时间步长
  A = [1 0 dt 0; 0 1 0 dt; 0 0 1 0; 0 0 0 1];
  H = [1 0 0 0; 0 1 0 0];
  Q = diag([1e-4,1e-4,1e-6,1e-6]);
  R = diag([10,10]);

  % 状态更新
  x_est = zeros(4,N);
  for k = 2:N
      [x_est(:,k), P] = kalman_filter(x_est(:,k-1), z(:,k), A, H, Q, R);
  end


参考代码 matalb 雷达定位系统仿真 www.3dddown.com/cna/78865.html

四、扩展应用方向

1. 多传感器融合：结合IMU数据提升动态目标跟踪精度
2. 深度学习辅助：使用CNN进行目标分类（文献）
3. 抗欺骗干扰：基于特征提取的虚假目标识别
4. 分布式系统：多雷达组网协同定位
