[BuildRelease]RSync+netapp实现build的快速传输和高效存储



一 Rsync + Netapp

 1、Rsync 通过将文件切割为多块，只传输变化的块来实现文件的快速同步。

 2、Netapp 使用NAS，统一存储管理，备份恢复技术。



二 Rsync和Netapp来实现builds的存储和快速传输

1) 架构



2）技术

*使用MD5码来对文件唯一标识（fsum可以生成md5）；

*使用Linux的hard link技术来实现冗余文件删除，相同文件只存储一份；

*使用Rsync来实现文件的快速同步；

*使用Netapp来实现文件的统一存储管理备份恢复；



3）实现

*在将build sync到Rsync Server前对build中每个文件创建MD5，且记录到build.md5中；

*在Rsync Server上利用Linux的hard link技术对相同的文件只存储一份，利用将文件的MD5码分割为多段来实现多级目录结构来存储文件，且使用一个全局的md5码的数据库来记录Rsync Server存储的所有的文件；

*将build的build.md5 sync到Rsync Server，然后检查build.md5中哪些文件在Rsync server不存在需要传输，将需要传输的文件记录到build.list中；

*将build.list从Rsync Server 中sync到本地，然后sync build.list中的所有文件到Rsync Server；

*在Rsync Server，根据build.md5文件中的目录结构信息和md5信息来重构build的结构，重构的build中所有的文件已经都是hard link；

*自动将Rsync Server中的新文件和build（包含hard link）sync到netapp；

*自动将Rsync Server中的新文件和build（包含hard link）sync到其他的Rsync Server；



*在传输build.md5时同时传输builg.tag文件，build.tag包含了build在netapp的存储目录，sync成功后要email通知的members；

*更优化地直接将netapp的存储空间mount到Rsync server，这样就不必要进行Rsync Server到netapp的同步；

*此实现跟RSync的实现过程一样，更好地实现了在server重复文件存储一份的技术；



RSync本身的工作过程：（Rsync包含Client和Server）（我的理解）

* Client构造FileList，FileList包含了文件信息对name->id,（id用来唯一表示文件例如MD5）；
* Client将FileList发送到Server；
* Server上运行的Generator程序处理FileList，构建NewFileList，其中删除Server上已经存在的文件的信息对，对没有存在的文件构造信息对 name->empty id，对已经改变的文件构造信息对name->server similar file id;
* Client得到NewFileList，对里面的已经变化的文件进行处理，将变化的文件与Server上指定的similar文件都分割为多个block，相同的block只传输相对于server上similar文件的偏移量，变化的block完全传输；

* Client得到NewFileList，对server没有的文件完全传输；
* Server根据传来的文件的id,变化的block，不变的block的偏移量和server的similar文件，最总构造client需要传输的文件；

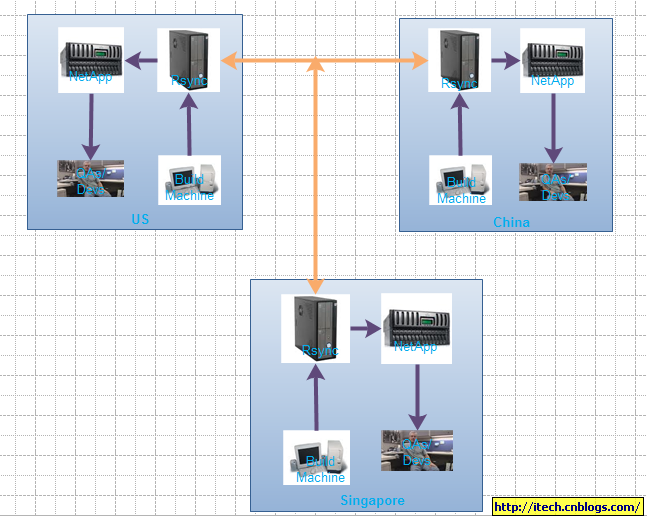

4）如图





完!
