四：第一个完整交易

新建项目参考：https://www.cnblogs.com/it-mh/articles/9983696.html

增加DTA参考：https://www.cnblogs.com/it-mh/articles/10516519.html

增加ALA参考：https://www.cnblogs.com/it-mh/articles/10516698.html

功能：开发一个简单的小写转大写交易1001，使用客户端模拟器发起交易，了解DTA的通信服务功能，ALA的流程处理功能。

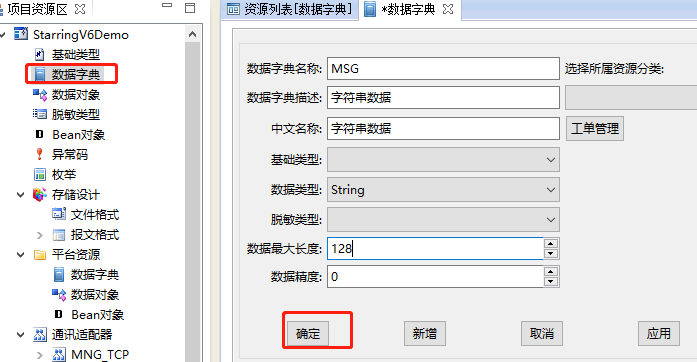

1.     JFBuilder透视图，资源树的starringv6DEMO环境->数据字典，增加一个数据字典MSG，描述为：字符串数据，中文名称：字符串数据，类型为String，长度为128

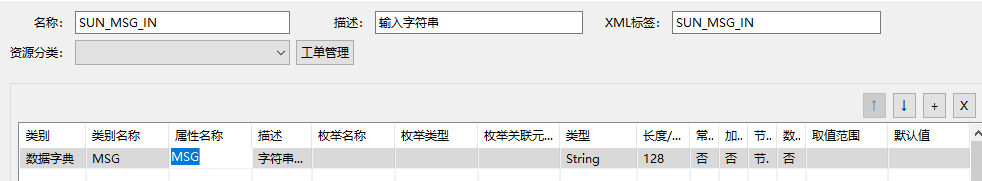

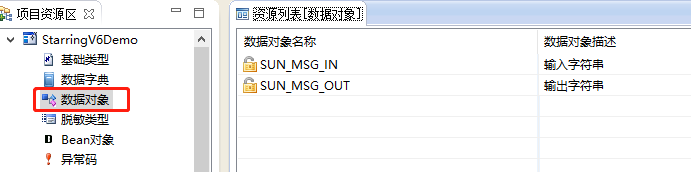

2.     JFBuilder透视图，资源树的starringv6Demo环境->通讯适配器->MNG_TCP->数据对象，增加两个数据对象。名称为：SUN_MSG_IN、SUN_MSG_OUT，描述为：输入字符串、输出字符串，XML标签为：SUN_MSG_IN、SUN_MSG_OUT。在子项列表里添加子项，类别选择数据字典，类别名称选择MSG,其余默认

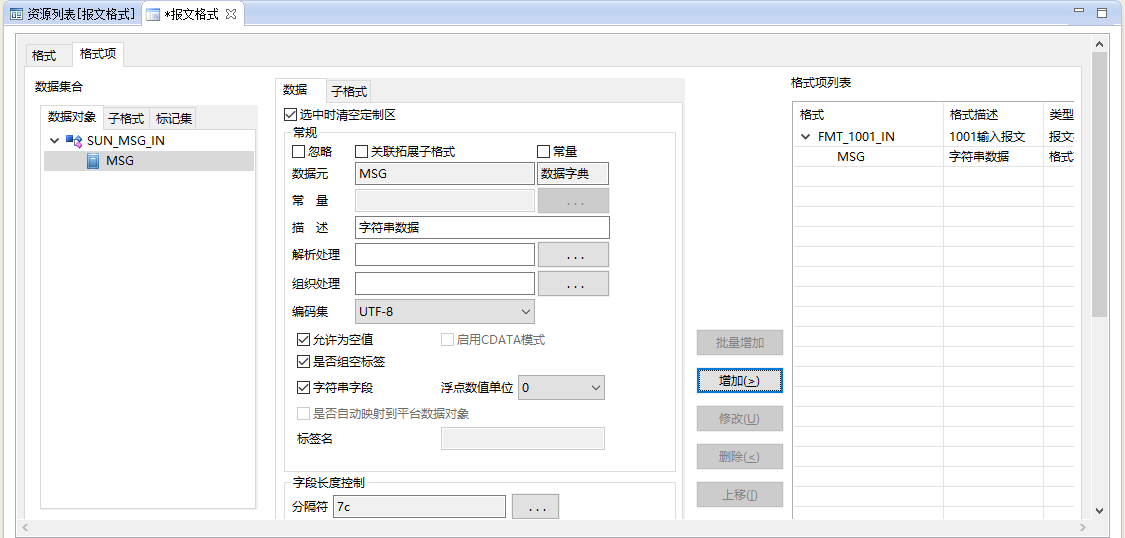

3.     JFBuilder透视图，资源树的starringDEMO环境->通讯适配器->MNG_TCP->报文格式，增加一个流式报文格式FMT_1001_IN，描述为：1001的输入报文，数据对象：SUN_MSG_IN。格式项为数据元MSG，变长分割符为0x7c（|）；增加一个流式报文格式FMT_1001_OUT，描述为：1001的输出报文，数据对象：SUN_MSG_OUT。格式项为数据元MSG，变长分割符为0x7c（|）。

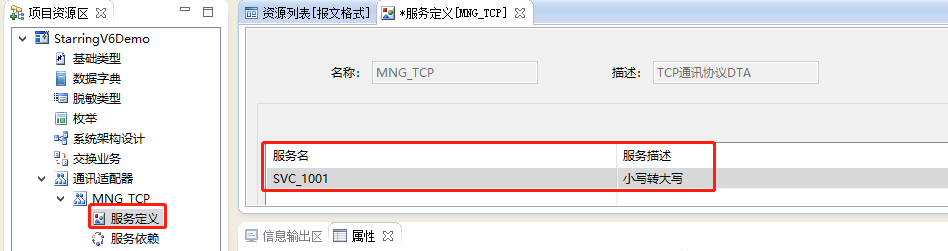

4.     JFDesign透视图，资源树的starringv6DEMO环境->通讯适配器->MNG_TCP->服务定义，增加一个服务定义，服务名称： SVC_1001，
服务描述: 小写转大写，

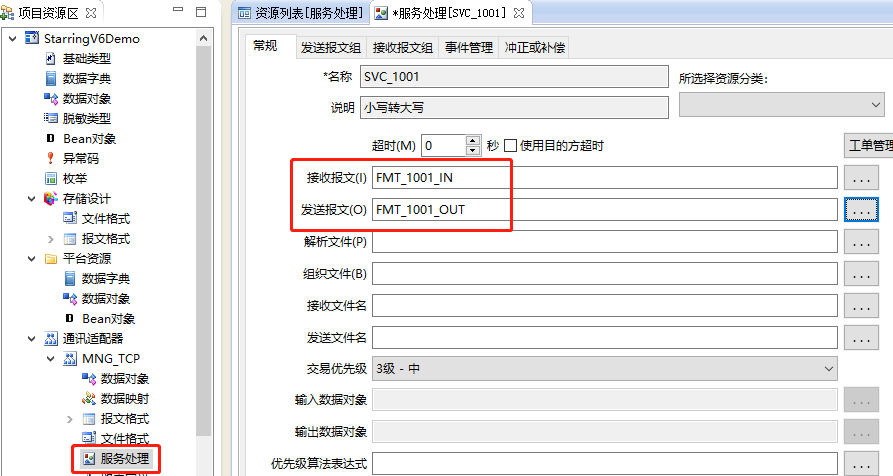

5.     JFBuilder透视图，资源树的starringv6DEMO环境->通讯适配器->MNG_TCP->服务处理，编辑1001服务
接受报文: 选择FMT_1001_IN，
发送报文: 选择FMT_1001_OUT

6.    JFBuilder透视图，资源树的starringv6DEMO环境->中间业务-> ALA->数据对象，增加两个数据对象AGT_MSG_IN、AGT_MSG_OUT，描述为：输入字符串、输出字符串，XML标签为AGT_MSG_IN、AGT_MSG_OUT。在子项列表里添加子项，类别选择数据字典，类别名称选择MSG,其余默认。

7.     JFDesign透视图，资源树的starringv6DEMO环境->中间业务-> ALA->服务定义，T1 ALA中增加一个服务，服务名称：T1_1001，服务描述：1001交易处理。

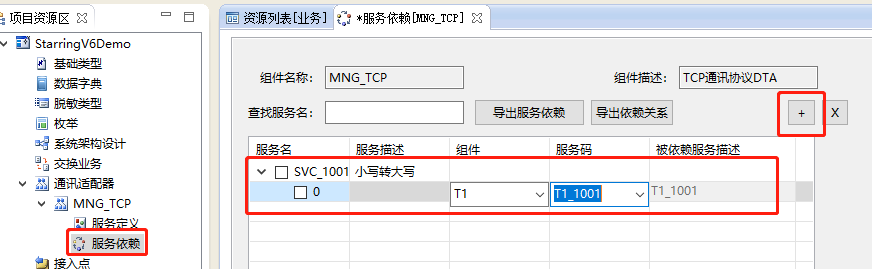

8.     JFDesign透视图，资源树的starringv6DEMO环境->通讯适配器->MNG_TCP->服务依赖，选中服务名列为1001的那行，点击表格右上角的“+”（或者在1001那行右键增加），在新出现的那行里组件列选T1,服务码选择T1_1001。

9.    JFBuilder透视图，资源树的starringv6DEMO环境->中间业务-> ALA->逻辑处理，编辑T1_1001服务。

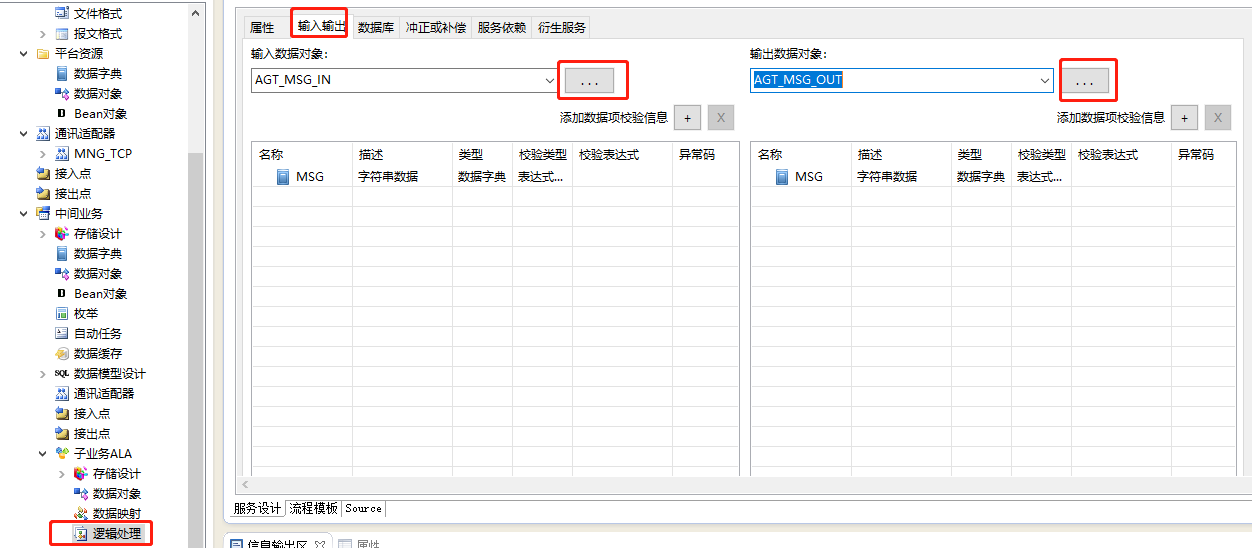

逻辑处理的输入输出Tab页里，输入数据对象选择AGT_MSG_IN，输出数据对象选择AGT_MSG_OUT。

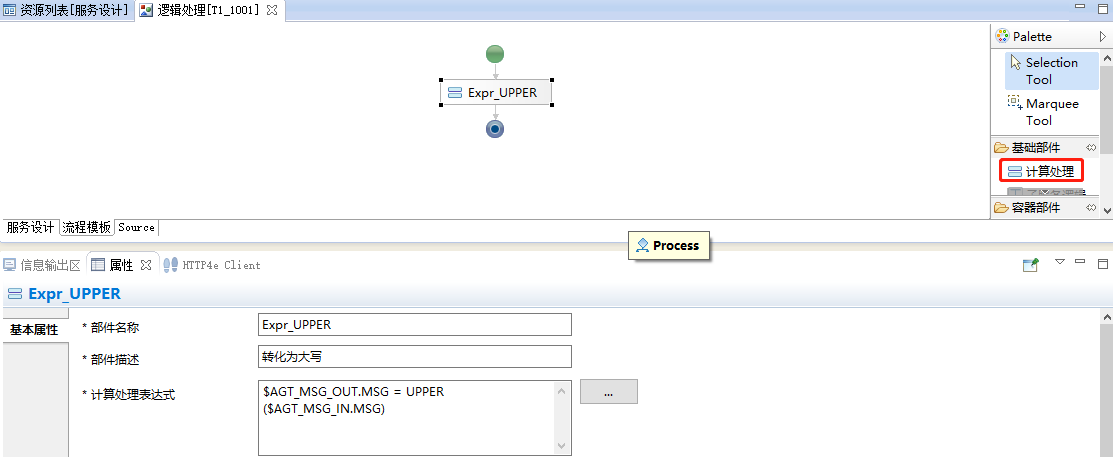

点击左下角的“流程模板”Tab页，从右侧画板的基础部件栏里选择计算处理部件放入主区域的Start(绿色圆圈)和End（蓝色圆圈）中间。在属性栏里编辑部件名称：Expr_UPPER；部件描述：转化为大写；计算处理表达式：$AGT_MSG_OUT.MSG = UPPER($AGT_MSG_IN.MSG)

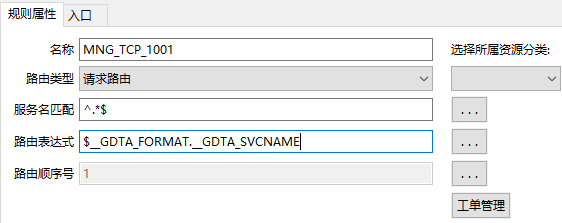

10.     JFBuilder透视图，资源树的starringv6DEMO环境->通讯适配器->MNG_TCP->路由定义，在MNG_TCP DTA上，增加一个路由定义MNG_TCP_1001，请求路由，服务名匹配：^.*$，路由表达式：$__GDTA_FORMAT.__GDTA_SVCNAME，入口TAB页中，入口项的描述T1_1001，匹配模式：SVC_1001，目标DTA：T1|ALA，服务名：T1_1001，增加该入口项，确定添加路由。



11.     JFBuilder透视图，资源树的starringv6DEMO环境->通讯适配器->MNG_TCP->数据映射，在MNG_TCP DTA上，定义一个数据映射，目的方选择T1，源服务选择SVC_1001，目的服务选择T1_1001,此时输入输出页内会刷出一个树。

输入Tab页上，SUN_MSG_IN下的数据项SUN_MSG_IN映射AGT_MSG_IN下的数据项AGT_MSG_IN，输出Tab页上， AGT_MSG_OUT下的数据项AGT_MSG_OUT映射SUN_MSG_OUT下的数据项SUN_MSG_OUT，确定添加。

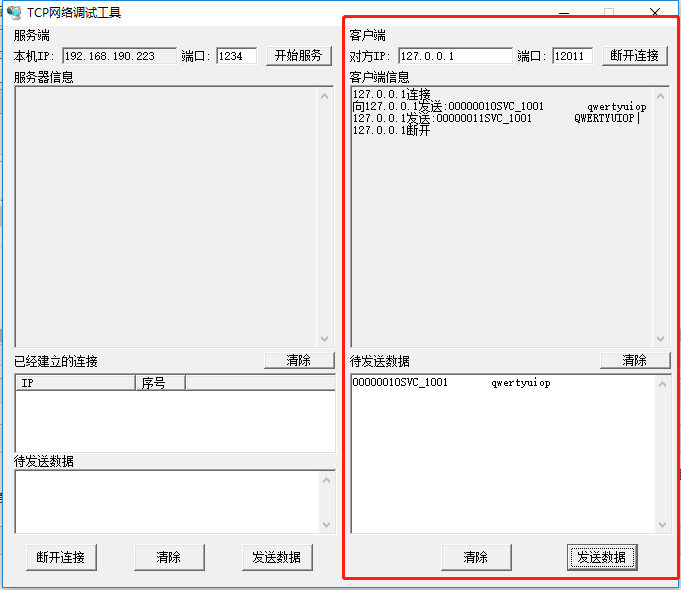

12，上传测试启动，找一个TCP客户端发送数据
