二：增加一个TCP协议DTA

新建项目参考：https://www.cnblogs.com/it-mh/articles/9983696.html

功能：新建一个TCP服务DTA，完成监听TCP地址、端口，提供网络通信服务。

步骤：

1. 打开JFDesign视图

注：找不到JFDesign视图的可以在中查找。

2. 项目资源区->系统架构设计->双击

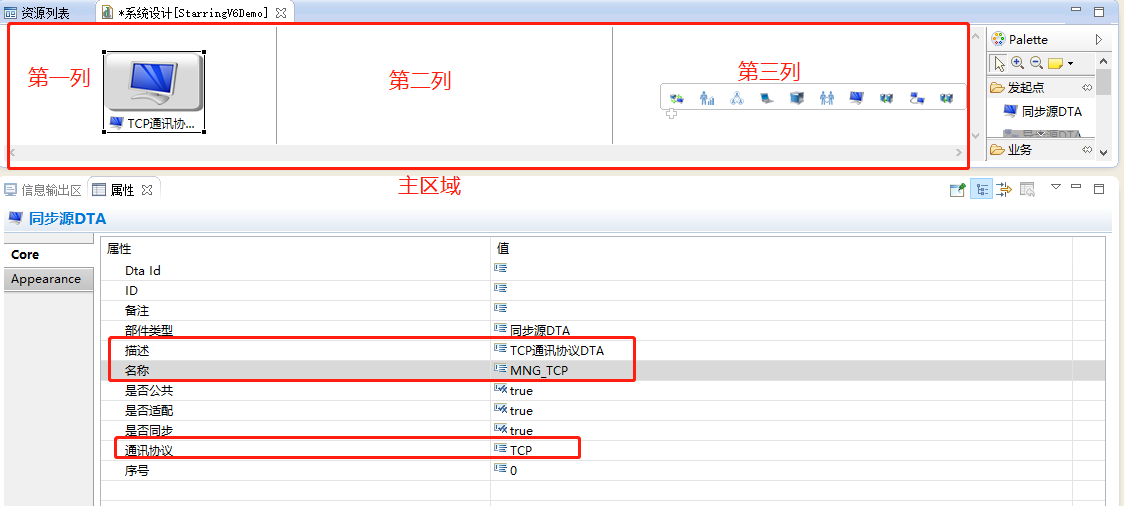

点击右侧“发起点”中的“同步源DTA”，然后鼠标点击主区域的第一列，生成同步源DTA对象（点击选中，在主区域左键点击一下会生成一个选中对象）

设置名称：MNG_TCP ，描述：TCP通讯协议DTA。

使用快捷键Ctrl+S保存当前配置，保存过程中弹出如下对话框，点击“Yes”。

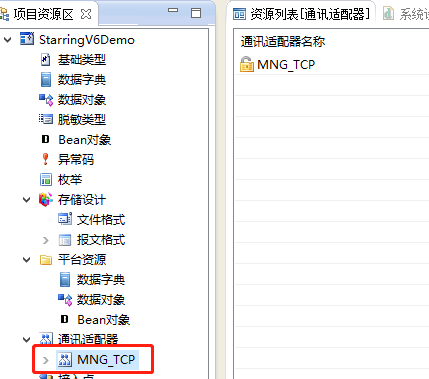

3. 切换到JFBuilder透视图，点击左侧资源树上新增的MNG_TCP节点，右侧资源列表就会展出新增的通讯适配器。

4. JFBuilder-->资源树的starringv6demo环境->通讯适配器->MNG_TCP->数据对象，

右击新增一个公共的协议报文的数据对象,名称：FORMAT，描述：报文定制SDO；XML标签：FORMAT。在下面的表格中：

第一行属性名称：ITEMDATA_LENGTH；描述：报文长度；类别：数据字典；类别名称：__GDTA_ITEMDATA_LENGTH，其余默认。

第二行的属性名称：SVCNAME；描述：DTA的服务名；类别：数据字典；类别名称：__GDTA_SVCNAME，其余默认。

第三行属性名称：ITEMDATA；描述：报文数据；类别：数据字典；类别名称：__GDTA_ITEMDATA，其余默认。

点击确定保存。

5. 资源树的starringv6DEMO环境->通讯适配器->MNG_TCP->报文格式，

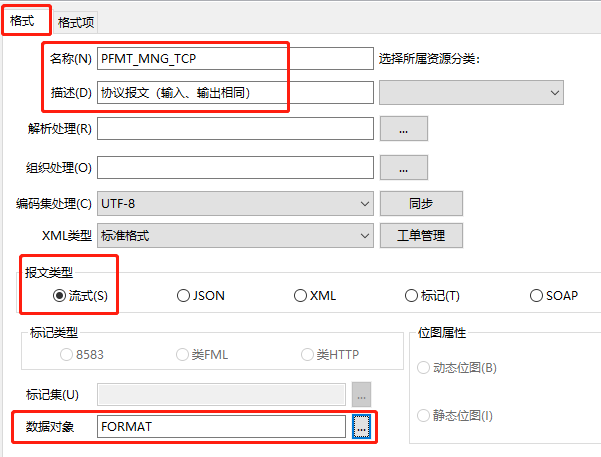

右击新增一个协议报文，名称：PFMT_MNG_TCP，描述：协议报文（输入、输出相同），报文类型：”流式”,数据对象： FORMAT。

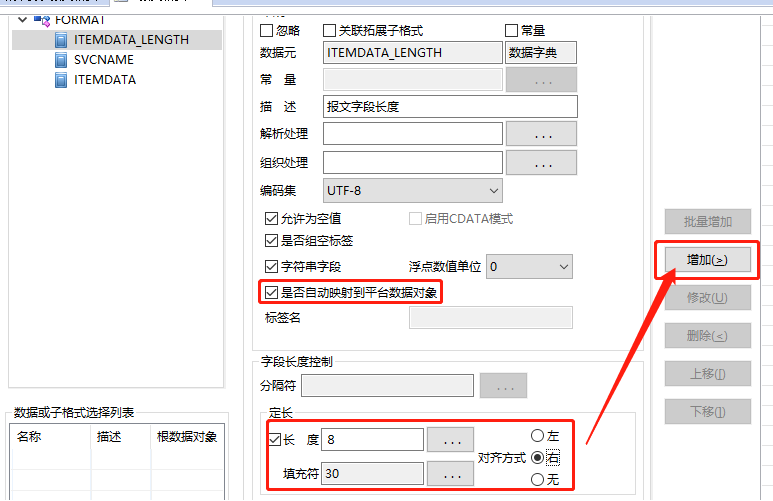

点击格式项，在数据集合中选择数据元ITEMDATA_LENGTH，勾选自动映射到平台数据对象，数据属性为定长，长度”8”，填充符在字符定义窗口中，ASCII码输入框输入0，十六进制框显示30（0x30为0的ASCII码值），对齐方式”右”，点击增加按钮，增加该数据元到格式项列表中。

同样增加SVCNAME、ITEMDATA两个数据元，SVCNAME的长度为”15””左”对齐填充”空格”，勾选自动映射到平台数据对象；ITEMDATA的长度为”$FORMAT.ITEMDATA_LENGTH”，对齐方式”无”，勾选自动映射到平台数据对象。

注意：分割符不能定义，如果定义了分割符，运行平台优先把格式项当作变长分割符字段处理。

点击确定保存。

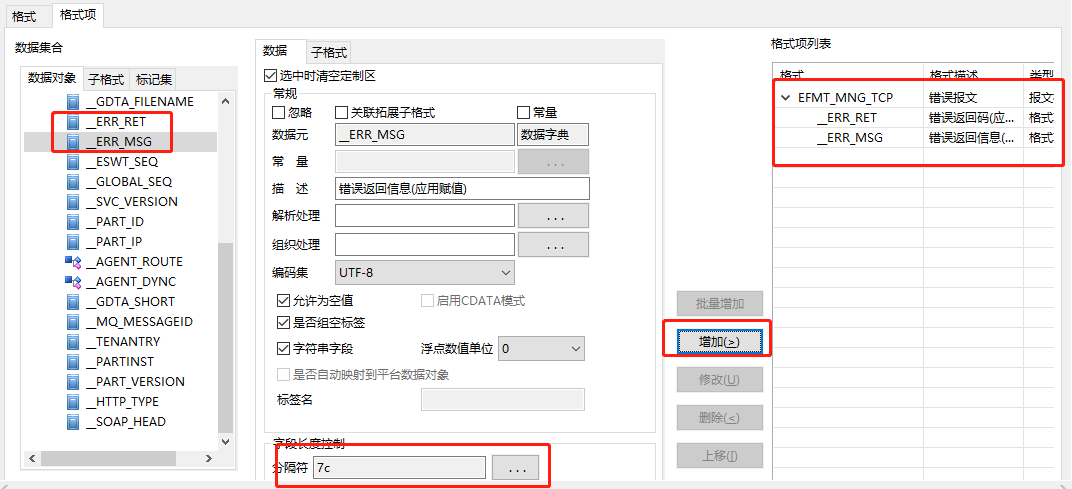

6. 资源树的starringv6DEMO环境->通讯适配器->MNG_TCP->报文格式，新增一个错误报文。名称：EFMT_MNG_TCP，描述：错误报文，数据对象：平台资源柜员渠道的错误返回下：__GDTA_FORMAT。格式项为__ERR_RET、__ERR_MSG，使用分割符0x7c（|），即变长报文。
