文档解析工具API表格提取完全指南：从坐标迷雾到精准裁剪

为什么需要表格图片提取？

在数字化办公的过程中，我们经常遇到这样的需求：

例如，财务报表系统要从PDF财务报告中提取表格，生成独立的图片文件，需要精准地提取表格区域，保持原始格式。

再如，企业需要批量处理合同、发票中的表格信息，输入文档归档系统，因而要求无损提取表格图片，确保信息完整性。

前端工作中，系统或页面要实现移动端适配也遵循相似的逻辑，由于原始表格在小屏幕上显示效果差，需要将复杂表格转换为高清图片，便于在手机上查看。

本文为文档解析工具的用户提供API表格提取的完全指南，介绍技术方案、实现代码与常见问题。

核心技术挑战：DPI坐标转换

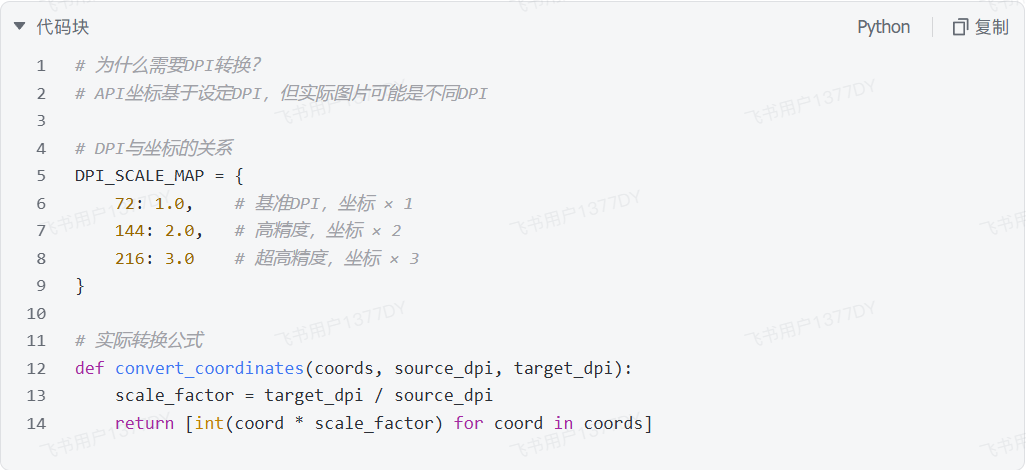

1. DPI对坐标系统的影响

TextIn API支持三种DPI设置，每种都会影响返回的坐标值：

2. 坐标系统的正确理解

API返回的8点坐标格式：[x1, y1, x2, y2, x3, y3, x4, y4]

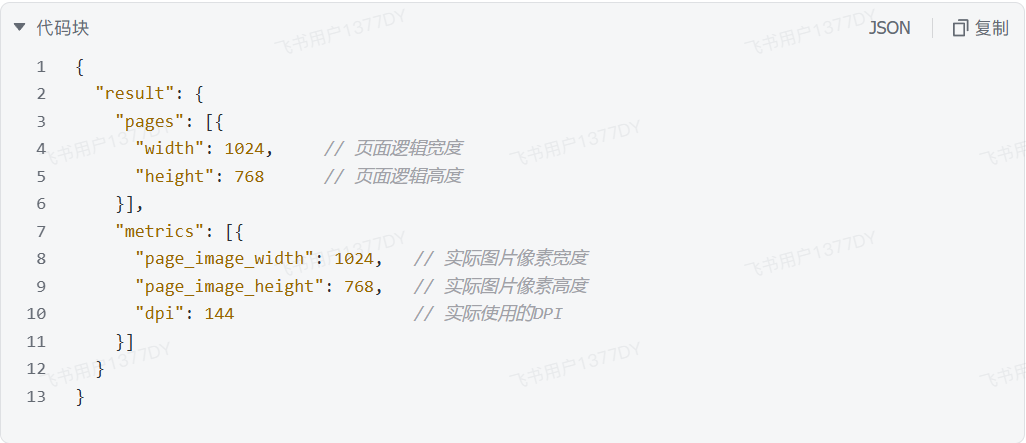

3. 页面尺寸信息的获取

根据API文档分析，关键尺寸信息分布在：



解决方案设计

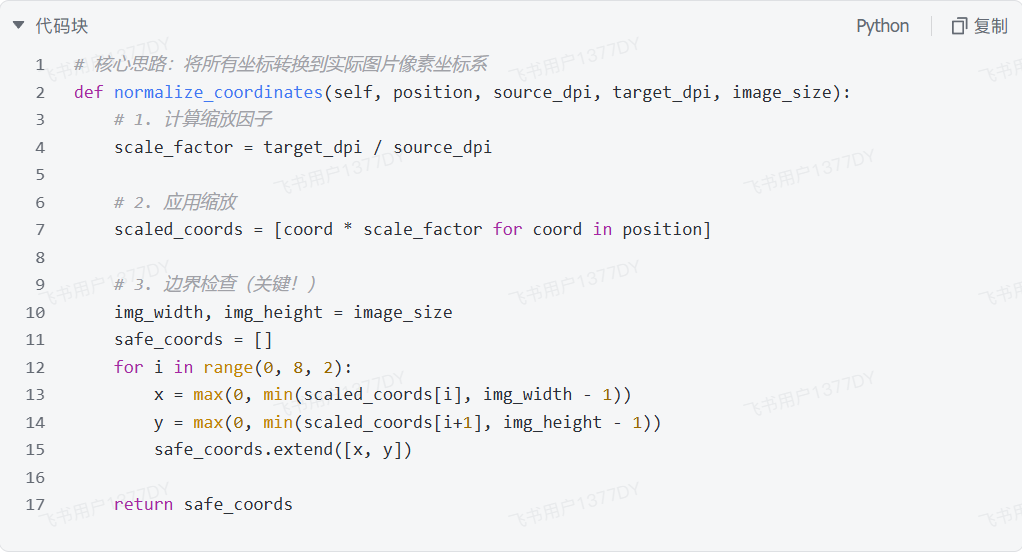

第一步：统一坐标系统

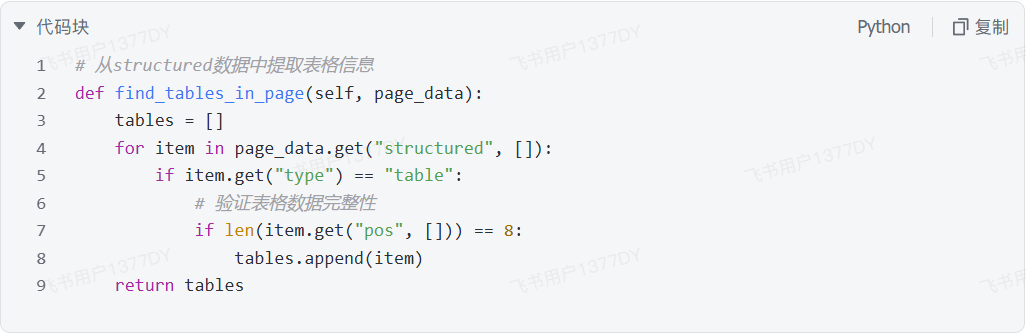

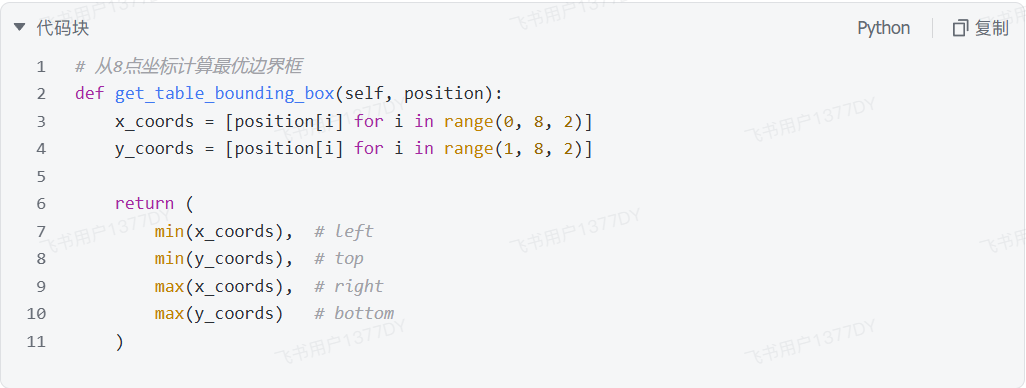

第二步：精确定位表格



第三步：智能图片裁剪



完整实现代码

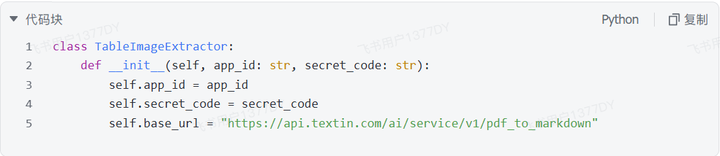

核心提取器类

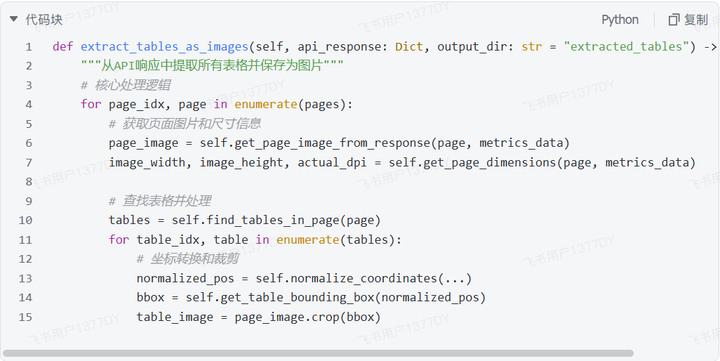

关键方法实现

实际使用示例

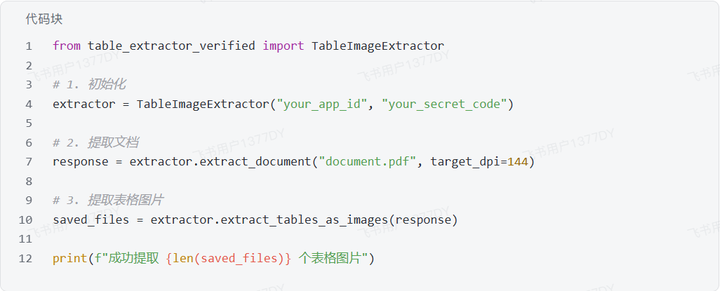

基础使用

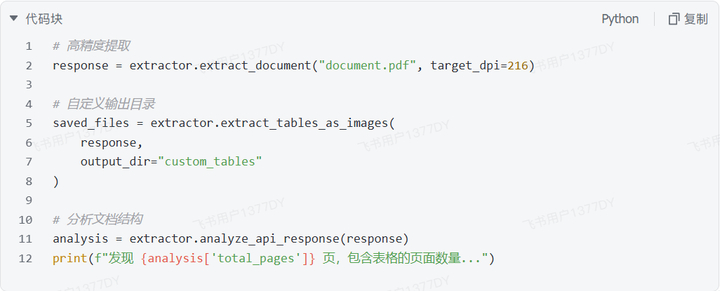

高级配置



常见问题与解决方案

问题1：坐标偏移导致表格裁剪不准确

输出结果表现： 提取的表格图片缺少边框或包含多余内容

可能原因：

• DPI设置与实际图片DPI不匹配
• 页面旋转角度未正确处理
• 坐标边界检查不足

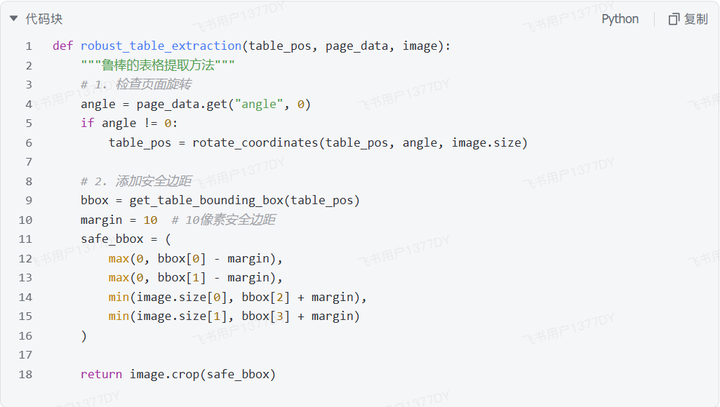

解决方案：

问题2：表格跨页处理

输出结果表现： 大表格被分割到多页，无法完整提取

解决方案：



在这份指南中，我们介绍了DPI坐标转换的核心原理、表格提取代码与常见问题的解决方案。

有需要的用户可以使用文中方法精准提取任意文档中的表格，并处理不同DPI设置下的坐标转换。
