LED 正向压降（Forward Voltage）

1. VLED：LED 正向压降（Forward Voltage）

• 定义：LED 两端在导通时所需的电压

• 意义：只有当加在 LED 两端的电压 ≥ VLED 时，LED 才会发光

• 数值范围（根据颜色不同）：

  LED 颜色	VLED（V）
  红色	1.8–2.2
  绿色	2.0–3.0
  蓝色/白色	3.0–3.3

• 注意：VLED 并不是固定值，会随电流略微变化

---

2. ILED：LED 工作电流（Forward Current）

• 定义：LED 正常发光时的电流

• 典型值：常见 5 mA ~ 20 mA

  • 5 mA：亮度较低

  • 10~15 mA：正常亮度

  • 20 mA：较亮，但连续使用需考虑寿命

• 作用：控制 LED 的亮度和保护 LED 不被烧坏

---

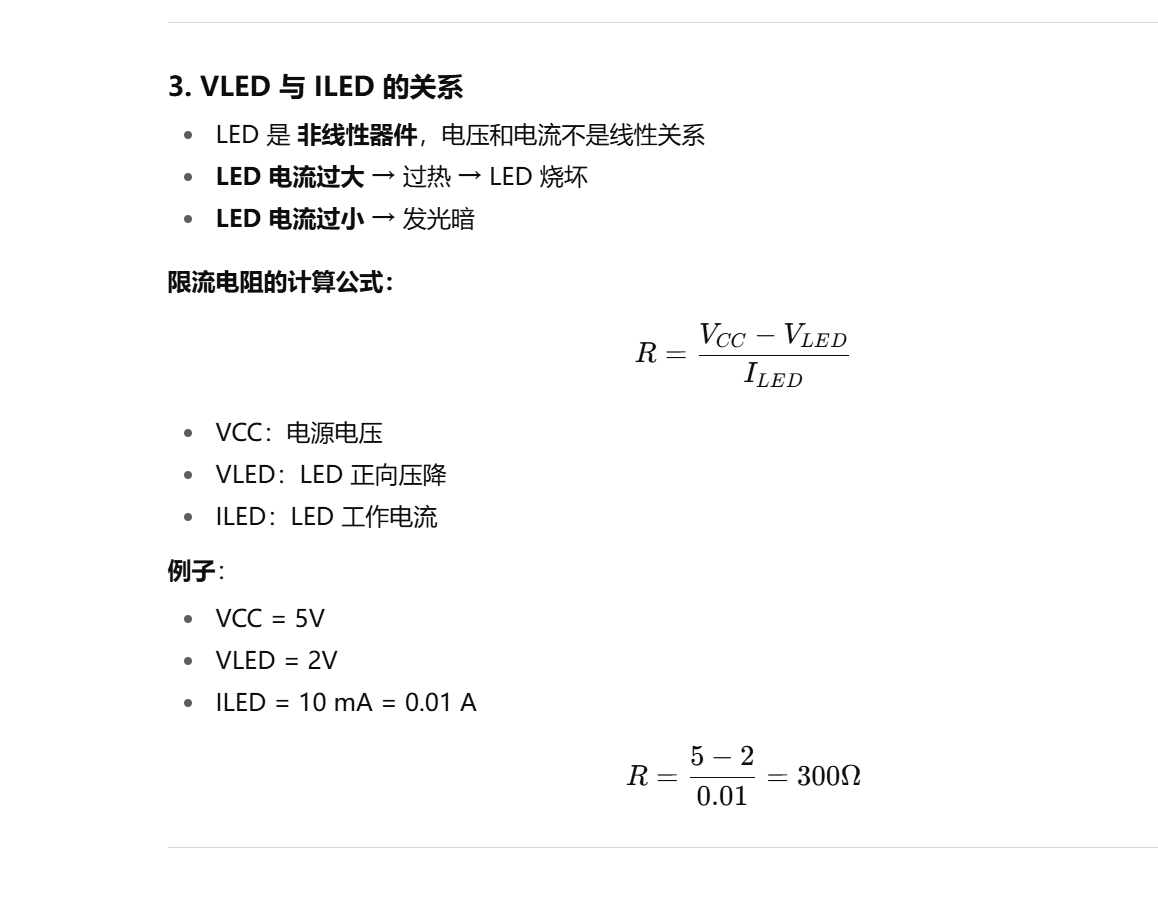

3. VLED 与 ILED 的关系

• LED 是 非线性器件，电压和电流不是线性关系

• LED 电流过大 → 过热 → LED 烧坏

• LED 电流过小 → 发光暗

限流电阻的计算公式：



R
