Unigine使用QtWidgets制作编辑器扩展（Editor Plugin）的简单随笔

Unigine有一点比较烦，就是不支持用C#写Editor Script。由于Unigine Editor是搭建在Qt框架上的（准确点说，是Qt 5.12.3），所以要写插件也得搭建一套Qt的开发环境出来，同时插件也得用C++来写。

好在Qt本身不难，Unigine也只使用到了最基础的Qt控件。虽然是C++但Qt做了不少简化工作，因此有基本C++基础的都能玩得来。QtWidgets的设计也不复杂，C#下面玩过WinForms的很快就能上手。我原来完全不懂Qt，但看了两天文档后就能做东西了，毕竟要做的只是一些编辑器里用的小工具，而不是什么有着复杂界面的应用程序。能摆几个Button，几个CheckBox，几个输入框，很多时候就够了。

先来做准备工作

首选需要去Qt官网注册一个Qt账号，然后下载5.12.3的离线安装包，地址在这里（可能需要挂梯子）：https://download.qt.io/archive/qt/5.12/5.12.3/qt-opensource-windows-x86-5.12.3.exe

接着按照Unigine的教程安装好Qt环境，并配置好“UNIGINE_QTROOT”的环境变量。

下一步为项目添加插件支持。之后会发现，项目里不仅多了刚添加的插件项目，还有几个Unigine的示例插件项目。可以将这几个项目都添加到解决方案里，作为参考例子。

注意这些新增的项目的Platform Toolset编译选项都要选择Visual Studio 2015。没有就去Visual Studio Installer里添加一下“VS 2015 C++ Build Tools”。

有一个细节，就是生成的DLL文件，除了要放到bin\plugins\[组织名称]\文件夹下以外，还必须以一个固定的文件名作为结尾，否则Unigine就不认了。规则也不复杂：

	debug	release
float	[插件名称]_editorplugin_float_x64d.dll	[插件名称]_editorplugin_float_x64.dll
double	[插件名称]_editorplugin_double_x64d.dll	[插件名称]_editorplugin_double_x64.dll

Unigine创建好插件项目后，默认就已经将输出的文件名配置好了。如果要自己改，记得遵循这个规则。

搞成这样是因为Unigine有两种Plugin：可以在运行时加载的插件（比如bin\plugins\Unigine文件夹下的那些），以及只能在编辑器里加载的插件。另外还允许单精度项目和双精度项目共
存。

学QtWidgets可以看：Getting Started Programming with Qt Widgets。这个教程是用QtCreator演示的，Visual Studio可以安装这个插件：Qt Visual Studio Tools。把这个例子搞懂了基本也足够做编辑器Plugin的界面了。

想要进一步了解则可以看：Qt Widgets Examples。

再看看Unigine提供的示例项目

这其中比较容易上手的是AssetsPlugin和MaterialsPlugin这俩。前者是使用Unigine自己的Gui系统绘制了一堆按钮，同时演示了一下各种不同的Asset操作代码。别看AssetsPlugin.cpp好长一串，除去init和shutdown，剩下的基本上都是那一堆Button的事件处理函数。

拆解开来，总共就四步：

1. 在init()里，通过WindowManager::findMenu(Constants::MM_WINDOWS)获取编辑器的菜单栏，并向其中添加一个Action。
2. 在这个Action里，创建Gui窗口并添加事件处理。
3. 回到init()，订阅WindowManager::windowHidden信号，并将窗口删除。
4. shutdown()里，同样执行一遍删除窗口操作，并取消所有信号的订阅。

MaterialsPlugin要复杂一些：在MaterialsPlugin::init()里创建MaterialsView对象，而MaterialsView是一个QWidget，其中包含了一个QTreeView。MaterialsModel则是这个TreeView使用的数据格式。

牵扯到TreeView的代码都不简单，但可以先不管它。要注意的还是MaterialsPlugin::init()函数，和AssetsPlugin不一样，这里直接把QWidget创建了出来，然后在菜单栏的Action里使用WindowManager::show()显示。而删除的部分也是在MaterialsPlugin::shutdown()里面直接删除，没有像AssetsPlugin那边在WindowManager::windowHidden信号里做了一个延后删除的动作。

这就是在Unigine里使用QtWidgets唯一的要点了：在init()里创建。

接着搞个窗口试试

用代码手搓一个QMainWindow，然后往里面填一些控件：

class SampleProject_Editor_Plugin final : public QObject, public ::UnigineEditor::Plugin
{
	Q_OBJECT
	Q_DISABLE_COPY(SampleProject_Editor_Plugin)
	Q_PLUGIN_METADATA(IID UNIGINE_EDITOR_PLUGIN_IID FILE "SampleProject_Editor_Plugin.json")
	Q_INTERFACES(UnigineEditor::Plugin)

public:
	SampleProject_Editor_Plugin() = default;

	virtual bool init() override;
	virtual void shutdown() override;

	void ShowMainWindow();
	void OnMainButtonClicked();

private:
	QAction *menuAction{};
	QMainWindow *mainWindow{};
};

bool SampleProject_Editor_Plugin::init()
{
	auto menu = UnigineEditor::WindowManager::findMenu(UnigineEditor::Constants::MM_TOOLS);
	menu->addSeparator();
	menuAction = menu->addAction("Plugin - SampleProjectEditor", this, &SampleProject_Editor_Plugin::ShowMainWindow);

	mainWindow = new QMainWindow();
	mainWindow->setWindowTitle("Plugin - SampleProject_Editor");
	mainWindow->setObjectName("Plugin_SampleProjectEditor");
	mainWindow->resize(200, 300);

	auto centralWidget = new QWidget(mainWindow);
	mainWindow->setCentralWidget(centralWidget);

	auto layoutWidget = new QWidget(centralWidget);
	layoutWidget->setFixedWidth(200);

	auto vLayout = new QVBoxLayout(layoutWidget);
	vLayout->setSpacing(5);
	vLayout->setContentsMargins(5, 5, 5, 5);

	auto checkBox = new QCheckBox(layoutWidget);
	checkBox->setText("CheckBox");
	vLayout->addWidget(checkBox);

	auto label = new QLabel(layoutWidget);
	label->setText("Some input box");
	vLayout->addWidget(label);

	auto textBox = new QLineEdit(layoutWidget);
	textBox->setPlaceholderText("waiting input...");
	vLayout->addWidget(textBox);

	auto button = new QPushButton(layoutWidget);
	button->setText("This Button");
	vLayout->addWidget(button);
	connect(button, &QPushButton::clicked, this, &SampleProject_Editor_Plugin::OnMainButtonClicked);

	auto radioButton1 = new QRadioButton(layoutWidget);
	radioButton1->setText("radioButton1");
	radioButton1->setChecked(true);
	vLayout->addWidget(radioButton1);

	auto radioButton2 = new QRadioButton(layoutWidget);
	radioButton2->setText("radioButton2");
	vLayout->addWidget(radioButton2);

	return true;
}

void SampleProject_Editor_Plugin::shutdown()
{
	disconnect(UnigineEditor::WindowManager::instance(), nullptr, this, nullptr);

	if (menuAction != nullptr) {
		auto menu = UnigineEditor::WindowManager::findMenu(UnigineEditor::Constants::MM_TOOLS);
		menu->removeAction(menuAction);
		menuAction = nullptr;
	}

	if (mainWindow != nullptr) {
		delete mainWindow;
		mainWindow = nullptr;
	}
}

void SampleProject_Editor_Plugin::ShowMainWindow()
{
	if (mainWindow != nullptr) {
		mainWindow->show();
	}
}

void SampleProject_Editor_Plugin::OnMainButtonClicked()
{
	QMessageBox::information(mainWindow, "Plugin", "Some message");
}

没什么特别的，就是普通的QMainWindow然后里面一个QVBoxLayout，再摆了几个纯演示的控件。一般这类代码都会由QtCreator生成，不过需求没那么复杂的话，手搓问题也不大。

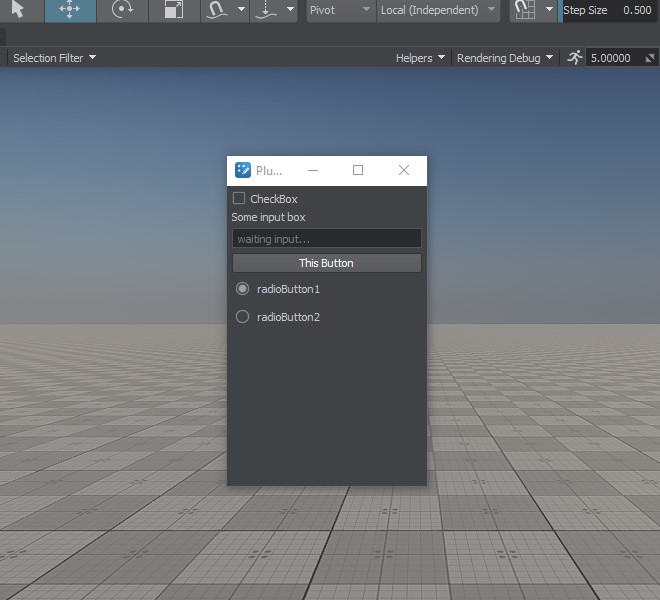

编译，运行，然后点击编辑器的Tools -> Plugin - SampleProjectEditor，就能看见下面这样的窗口：

到这一步，熟悉Qt的就已经懂了。QMainWindow都有了，那接下来想干啥还不是随自己的意了么😁

想和Unigine整合的更紧密一点，就仿照MaterialsPlugin项目的做法，不用QMainWindow，而是只用QWidget做基础，然后用WindowManager::add()添加到Unigine窗口管理器内，再用WindowManager::show()显示出来即可。

想要用上QtCreator也不难，创建.ui文件，然后在其Propery Page里将Item Type改成Custom Build Tool，接着手动调用uic生成UI代码即可。具体的命令行可以仿照Unigine的做法：右击AssetsPlugin.h查看它的Property Page，会发现这里就是通过Custom Build Tool，手动调用了moc.exe生成代码的。
