单目相机测距-相机矫正

1.相机矫正

使用单目相机对车辆进行测距流程主要流程如下图所示

实现基于单目相机的距离检测系统，通过拍摄视频或照片，对场景中的车辆进行检测，并计算其与相机的距离。系统流程包括相机标定、车辆检测、数据预处理、模型训练、图像处理和距离检测等环节。

相机标定：首先，拍摄标定板图像，检测特征点，并计算相机的内参和外参。通过相机矫正，确保图像的准确性。在相机标定时，需要对相机内外参进行计算，其中，相机内参为相机畸变、焦距等参数，相机外参主要包含相机的旋转以及平移参数。

1.1 相机成像原理

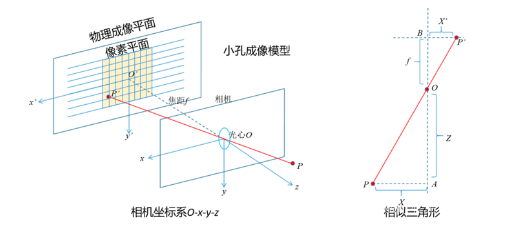

在实现相机内参参数计算时，需要先了解相机成像的原理。如下图所示：



其中相机拍摄图像时，是需要经过世界坐标系（3D）--相机坐标系（2D）--像素坐标系（2D）的转换，其中相机坐标系中由于相机本身的成像原理，会产生畸变。典型的针孔相机模型，把相机看作一个针孔（O点），现实世界中的点P经过相机的光心O，投影到物理成像平面上，变为点P'。这个里面有三个坐标系，一个是相机坐标系，设 𝑂−𝑥−𝑦−𝑧 为相机坐标系，习惯上我们把z轴指向相机前方，x向右，y向下。O为摄像机的光心，也是针孔模型中的针孔。一个是真实世界的坐标系，设真实世界点中的P的坐标为 [𝑋,𝑌,𝑍]𝑇 ，成像的点P'的坐标为 (𝑋′,𝑌,′𝑍′) ， 物理成像平面和光心的距离为 𝑓 （即为焦距）。一个是像素坐标系𝑂′−𝑢−𝑣，原点O'位于图像的左上角，u轴向右与x轴平行，v轴向下与y轴平行。从世界点到图像点坐标的转换实际上是运用了相似三角形的计算。最后再将得到的点坐标x，y平移到黑色的像素坐标系，如此就完成了世界坐标点向像素坐标系点的转换，也就是我们所说的三维点向二维平面的投影。

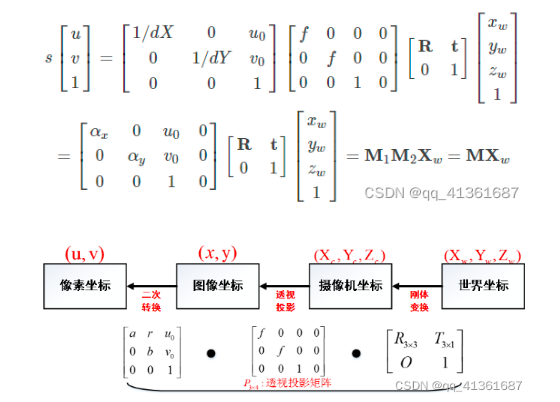

通过数学公式和框图来表达转换关系：

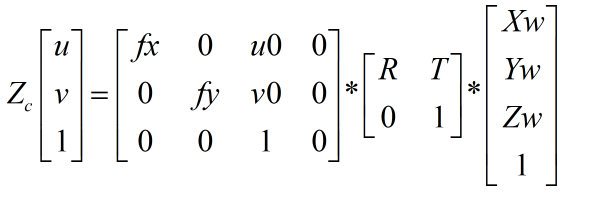

所以，最终转换公式为：



我们将公式中的R称为旋转矩阵，t称为平移矩阵或平移向量。R|t合起来称作外参矩阵。将以上称为相机的内参矩阵。

1.2 标定

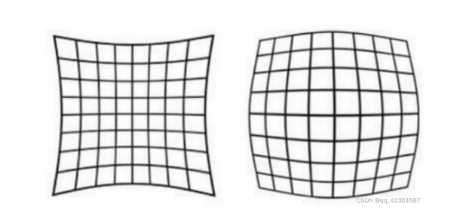

相机的畸变，通常分为三大类。径向畸变、离心畸变以及薄棱镜畸变。其中，最常见的是径向畸变，如下图所示，相机标定就是为了消除这个畸变。

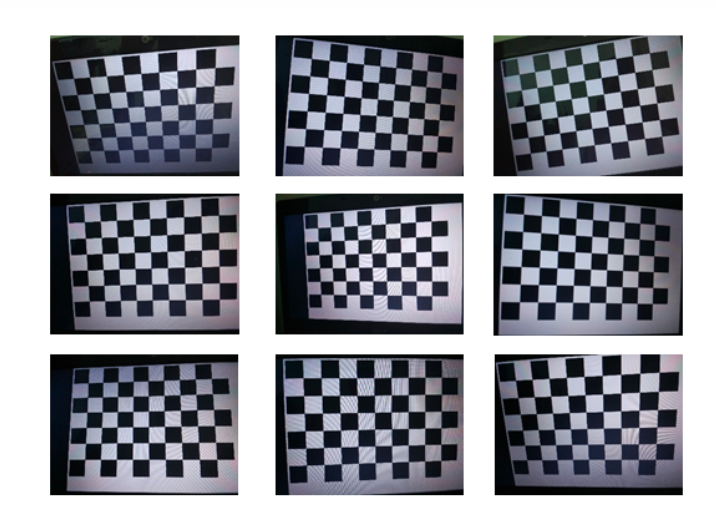

使用张氏标定法来进行标定。张正友标定法利用如下图所示的棋盘格标定板，在得到一张标定板的图像之后，可以利用相应的图像检测算法得到每一个角点的像素坐标 (𝑢,𝑣) 。张正友标定法将世界坐标系固定于棋盘格上，则棋盘格上任一点的物理坐标 𝑊=0，由于标定板的世界坐标系是人为事先定义好的，标定板上每一个格子的大小是已知的，我们可以计算得到每一个角点在世界坐标系下的物理坐标(𝑈,𝑉,𝑊=0)。我们将利用这些信息：每一个角点的像素坐标 (𝑢,𝑣) 、每一个角点在世界坐标系下的物理坐标(𝑈,𝑉,𝑊=0)，来进行相机的标定，获得相机的内外参矩阵、畸变参数。

张正友标定法标定相机的内外参数的思路如下：

1）、求解内参矩阵与外参矩阵的积；

2）、求解内参矩阵；

3）、求解外参矩阵。

其具体流程为相机标定的步骤

1）、准备一个张正友标定法的棋盘格，棋盘格大小已知，用相机对其进行不同角度的拍摄，得到一组图像；

2）、对图像中的特征点如标定板角点进行检测，得到标定板角点的像素坐标值，根据已知的棋盘格大小和世界坐标系原点，计算得到标定板角点的物理坐标值；

3）、求解内参矩阵与外参矩阵。

根据物理坐标值和像素坐标值的关系，求出 𝐻 矩阵，进而构造𝑣矩阵，求解𝐵矩阵，利用𝐵矩阵求解相机内参矩阵 𝐴 ，最后求解每张图片对应的相机外参矩阵 (𝑅𝑇01) ；

4）、求解畸变参数。

利用𝑢^,𝑢,𝑣^,𝑣构造𝐷矩阵，计算径向畸变参数；
