【Canvas与艺术】四心形结

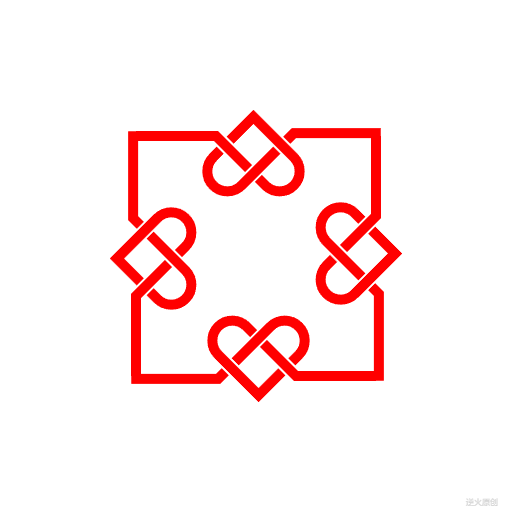

【成图】
【代码】
<!DOCTYPE html>
<html lang="utf-8">
<meta http-equiv="Content-Type" content="text/html; charset=utf-8"/>
<head>
     <title>四心形结</title>
     <style type="text/css">
     .centerlize{
        margin:0 auto;
        width:1200px;
     }
     </style>
     </head>

     <body onload="init();">
        <div class="centerlize">
            <canvas id="myCanvas" width="12px" height="12px" style="border:1px dotted black;">
                如果看到这段文字说您的浏览器尚不支持HTML5 Canvas，请更换浏览器再试.
            </canvas>
        </div>
     </body>
</html>
<script type="text/javascript">
<!--
/*****************************************************************
* 将全体代码(从<!DOCTYPE到script>)拷贝下来，粘贴到文本编辑器中，
* 另存为.html文件，再用chrome浏览器打开，就能看到实现效果。
******************************************************************/

// canvas的绘图环境
var ctx;

// 高宽
const WIDTH=512;
const HEIGHT=512;

// 舞台对象
var stage;

//-------------------------------
// 初始化
//-------------------------------
function init(){
    // 获得canvas对象
    var canvas=document.getElementById('myCanvas');
    canvas.width=WIDTH;
    canvas.height=HEIGHT;

    // 初始化canvas的绘图环境
    ctx=canvas.getContext('2d');
    ctx.translate(WIDTH/2,HEIGHT/2);// 原点平移

    // 准备
    stage=new Stage();
    stage.init();

    // 开幕
    animate();
}

// 播放动画
function animate(){
    stage.update();
    stage.paintBg(ctx);
    stage.paintFg(ctx);

    // 循环
    if(true){
        //sleep(100);
        window.requestAnimationFrame(animate);
    }
}

// 舞台类
function Stage(){
    // 初始化
    this.init=function(){

    }

    // 更新
    this.update=function(){

    }

    // 画背景
    this.paintBg=function(ctx){
        ctx.clearRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);// 清屏
    }

    // 画前景
    this.paintFg=function(ctx){
        // 白底
        ctx.fillStyle = "white";
        ctx.fillRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);


        const N=4;
        const R=240/Math.sqrt(2);
        ctx.lineWidth=10;
        ctx.strokeStyle="red";

        for(var i=0;i<N;i++){
            var theta=Math.PI*2/N*i-Math.PI/4;
            var a=createPt(R*Math.cos(theta),R*Math.sin(theta));

            var r=80;
            var angle=theta+Math.PI/4*3;
            var b=createPt(a.x+r*Math.cos(angle),a.y+r*Math.sin(angle));

            r=46;
            angle=theta+Math.PI;
            var c=createPt(b.x+r*Math.cos(angle),b.y+r*Math.sin(angle));

            // 第一段
            ctx.beginPath();
            ctx.moveTo(a.x,a.y);
            ctx.lineTo(b.x,b.y);
            ctx.lineTo(c.x,c.y);
            ctx.stroke();

            r=60;
            angle=theta+Math.PI;
            var d=createPt(b.x+r*Math.cos(angle),b.y+r*Math.sin(angle));

            r=70;
            angle=theta+Math.PI;
            var e=createPt(b.x+r*Math.cos(angle),b.y+r*Math.sin(angle));

            r=20;
            angle=theta+Math.PI/2;
            var f=createPt(e.x+r*Math.cos(angle),e.y+r*Math.sin(angle));

            r=40;
            angle=theta+Math.PI/2;
            var g=createPt(e.x+r*Math.cos(angle),e.y+r*Math.sin(angle));

            r=57;
            angle=theta;
            var h=createPt(g.x+r*Math.cos(angle),g.y+r*Math.sin(angle));

            r=33;
            angle=theta-Math.PI/2;
            var j=createPt(h.x+r*Math.cos(angle),h.y+r*Math.sin(angle));

            // 第二段
            ctx.beginPath();
            ctx.moveTo(d.x,d.y);
            ctx.lineTo(e.x,e.y);
            ctx.arc(f.x,f.y,20,theta-Math.PI/2,theta+Math.PI/2,true);
            ctx.lineTo(h.x,h.y);
            ctx.lineTo(j.x,j.y);
            ctx.stroke();

            r=47;
            angle=theta-Math.PI/2;
            var k=createPt(h.x+r*Math.cos(angle),h.y+r*Math.sin(angle));

            r=57;
            angle=theta-Math.PI/2;
            var l=createPt(h.x+r*Math.cos(angle),h.y+r*Math.sin(angle));

            r=20;
            angle=theta+Math.PI;
            var m=createPt(l.x+r*Math.cos(angle),l.y+r*Math.sin(angle));

            r=40;
            angle=theta+Math.PI;
            var n=createPt(l.x+r*Math.cos(angle),l.y+r*Math.sin(angle));

            r=50;
            angle=theta+Math.PI/2;
            var o=createPt(n.x+r*Math.cos(angle),n.y+r*Math.sin(angle));

            // 第三段
            ctx.beginPath();
            ctx.moveTo(k.x,k.y);
            ctx.lineTo(l.x,l.y);
            ctx.arc(m.x,m.y,20,theta,theta-Math.PI,true);
            ctx.lineTo(o.x,o.y);
            ctx.stroke();

            r=64;
            angle=theta+Math.PI/2;
            var p=createPt(n.x+r*Math.cos(angle),n.y+r*Math.sin(angle));

            r=74;
            angle=theta+Math.PI/2;
            var q=createPt(n.x+r*Math.cos(angle),n.y+r*Math.sin(angle));

            r=87;
            angle=theta+Math.PI/4*3;
            var s=createPt(q.x+r*Math.cos(angle),q.y+r*Math.sin(angle));

            // 第四段
            ctx.beginPath();
            ctx.moveTo(p.x,p.y);
            ctx.lineTo(q.x,q.y);
            ctx.lineTo(s.x,s.y);
            ctx.stroke();
        }

        writeText(ctx,WIDTH/2-30,HEIGHT/2-5,"逆火原创","8px consolas","lightgrey");// 版权
    }
}


/*----------------------------------------------------------
函数:创建一个二维坐标点
x:横坐标
y:纵坐标
Pt即Point
----------------------------------------------------------*/
function createPt(x,y){
    var retval={};
    retval.x=x;
    retval.y=y;
    return retval;
}

/*----------------------------------------------------------
函数:延时若干毫秒
milliseconds:毫秒数
----------------------------------------------------------*/
function sleep(milliSeconds) {
    const date = Date.now();
    let currDate = null;
    while (currDate - date < milliSeconds) {
        currDate = Date.now();
    }
}

/*----------------------------------------------------------
函数:书写文字
ctx:绘图上下文
x:横坐标
y:纵坐标
text:文字
font:字体
color:颜色
----------------------------------------------------------*/
function writeText(ctx,x,y,text,font,color){
    ctx.save();
    ctx.textBaseline="bottom";
    ctx.textAlign="center";
    ctx.font = font;
    ctx.fillStyle=color;
    ctx.fillText(text,x,y);
    ctx.restore();
}

/*-------------------------------------------------------------
