【Canvas与艺术】蓝盾红带白星

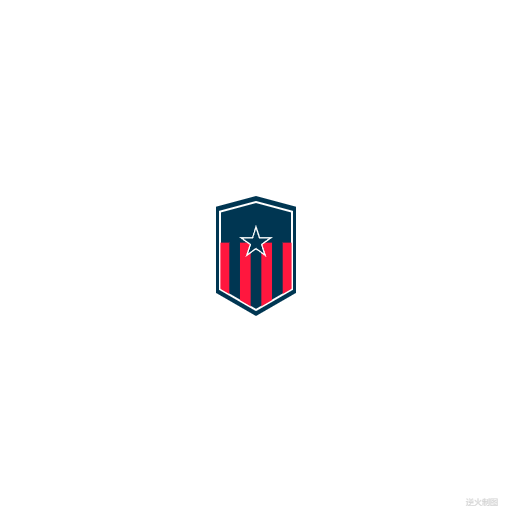

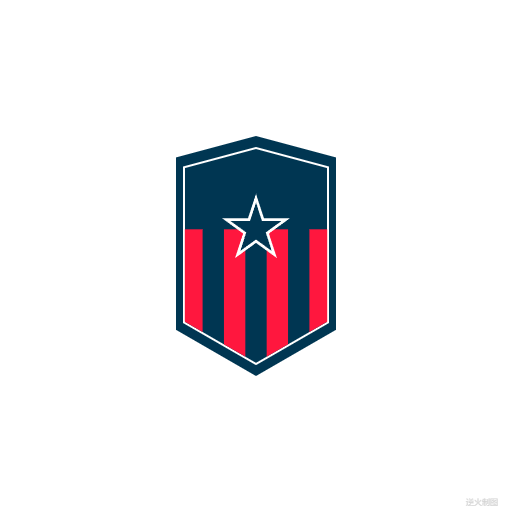

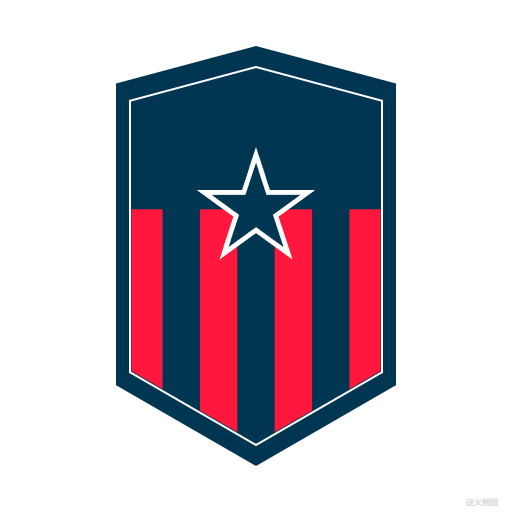

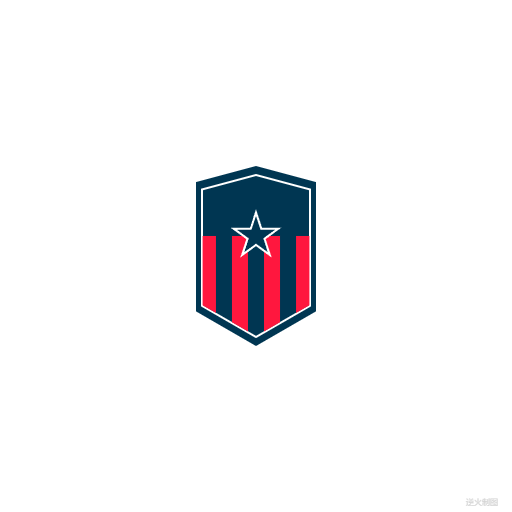

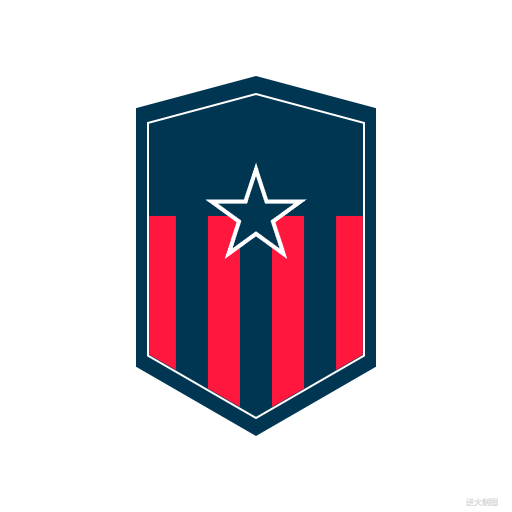

【成图】

【代码】

<!DOCTYPE html>
<html lang="utf-8">
<meta http-equiv="Content-Type" content="text/html; charset=utf-8"/>
<head>
     <title>红蓝盾形标识Draft2初成</title>
     <style type="text/css">
     .centerlize{
        margin:0 auto;
        width:1200px;
     }
     </style>
     </head>

     <body onload="init();">
        <div class="centerlize">
            <canvas id="myCanvas" width="12px" height="12px" style="border:1px dotted black;">
                如果看到这段文字说您的浏览器尚不支持HTML5 Canvas，请更换浏览器再试.
            </canvas>
        </div>
     </body>
</html>
<script type="text/javascript">
<!--
/*****************************************************************
* 将全体代码(从<!DOCTYPE到script>)拷贝下来，粘贴到文本编辑器中，
* 另存为.html文件，再用chrome浏览器打开，就能看到实现效果。
******************************************************************/

// canvas的绘图环境
var ctx;

// 高宽
const WIDTH=512;
const HEIGHT=512;

// 舞台对象
var stage;

//-------------------------------
// 初始化
//-------------------------------
function init(){
    // 获得canvas对象
    var canvas=document.getElementById('myCanvas');
    canvas.width=WIDTH;
    canvas.height=HEIGHT;

    // 初始化canvas的绘图环境
    ctx=canvas.getContext('2d');
    ctx.translate(WIDTH/2,HEIGHT/2);// 原点平移

    // 准备
    stage=new Stage();
    stage.init();

    // 开幕
    animate();
}

// 播放动画
function animate(){
    stage.update();
    stage.paintBg(ctx);
    stage.paintFg(ctx);

    // 循环
    if(true){
        //sleep(100);
        window.requestAnimationFrame(animate);
    }
}

// 舞台类
function Stage(){
    // 初始化
    this.init=function(){

    }

    // 更新
    this.update=function(){

    }

    // 画背景
    this.paintBg=function(ctx){
        ctx.clearRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);// 清屏
    }

    // 画前景
    this.paintFg=function(ctx){
        // 底色
        ctx.save();
        ctx.fillStyle = "white";
        ctx.fillRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);
        ctx.restore();

        const R=210;//基准尺寸

        // 最外圈
        ctx.save();
        var r=R*1.00;
        ctx.fillStyle="rgb(0,54,82)";
        drawShield(ctx,0,0,r);
        ctx.fill();
        ctx.restore();

        // 白圈
        ctx.save();
        var r=R*0.90;
        ctx.lineWidth=2;
        ctx.strokeStyle="white";
        drawShield(ctx,0,0,r);
        ctx.stroke();
        ctx.restore();

        // 四根红带
        ctx.save();
        var r=R*0.89;

        drawShield(ctx,0,0,r); // 此轮廓用以控制剪切区域
        ctx.clip();

        const W=r/5;// 被剪切的图形
        const G=W;
        for(var i=0;i<2;i++){
            var idx=+i;
            var x=G/2+W/2+i*(G+W);
            var y=r/2;
            var w=W;
            var h=1.5*r;
            ctx.fillStyle="rgb(255,23,62)";
            drawRect(ctx,x,y,w,h);
            ctx.fill();

            var idx=-i;
            var x=-G/2-W/2-i*(G+W);
            var y=r/2;
            var w=W;
            var h=1.5*r;
            ctx.fillStyle="rgb(255,23,62)";
            drawRect(ctx,x,y,w,h);
            ctx.fill();
        }
        ctx.restore();

        // 白色五星
        ctx.save();
        var r=R*0.89;
        ctx.fillStyle="white";
        draw5Star(ctx,0,-r/4,r/3);
        ctx.fill();

        ctx.fillStyle="rgb(0,54,82)";
        draw5Star(ctx,0,-r/4,r/4);
        ctx.fill();

        ctx.restore();

        writeText(ctx,WIDTH/2-30,HEIGHT/2-5,"逆火制图","8px consolas","lightgrey");// 版权
    }
}

/*--------------------------------------------------
函数:绘制正五角星
ctx:绘图上下文
x:五角星中心横坐标
y:五角星中心纵坐标
R:五角星中心到顶点的距离
---------------------------------------------------*/
function draw5Star(ctx,x,y,R){
    var r=R*Math.sin(Math.PI/10)/Math.sin(Math.PI/10*7);

    var arr=[0,0,0,0,0,0,0,0,0,0];

    // 顶五点
    for(var i=0;i<5;i++){
        var theta=i*Math.PI/5*2-Math.PI/10;
        var x1=R*Math.cos(theta)+x;
        var y1=R*Math.sin(theta)+y;
        arr[i*2]=createPt(x1,y1);
    }

    // 内五点
    for(var i=0;i<5;i++){
        var theta=i*Math.PI/5*2+Math.PI/10;
        var x1=r*Math.cos(theta)+x;
        var y1=r*Math.sin(theta)+y;
        arr[i*2+1]=createPt(x1,y1);
    }

    ctx.beginPath();
    for(var i=0;i<arr.length;i++){
        ctx.lineTo(arr[i].x,arr[i].y);
    }
    ctx.closePath();
}

/*----------------------------------------------------------
函数:用于绘制矩形
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
width:矩形宽
height:矩形高
----------------------------------------------------------*/
function drawRect(ctx,x,y,width,height){
    ctx.beginPath();
    ctx.moveTo(x-width/2,y-height/2);
    ctx.lineTo(x+width/2,y-height/2);
    ctx.lineTo(x+width/2,y+height/2);
    ctx.lineTo(x-width/2,y+height/2);
    ctx.closePath();
}

/*----------------------------------------------------------
函数:用于绘制盾牌
ctx:绘图上下文
x:盾牌中心横坐标
y:盾牌中心纵坐标
radius:盾牌半径
----------------------------------------------------------*/
function drawShield(ctx,x,y,radius){
    ctx.save();
    const R=radius;//基准尺寸
    const H=2*R;// 高
    const W=H*2/3;// 宽

    var a=createPt(x,y-H/2);

    var r=W/2/Math.cos(Math.PI/12);
    var angle=Math.PI-Math.PI/12;
    var b=createPt(a.x+r*Math.cos(angle),a.y+r*Math.sin(angle));

    r=W/2/Math.cos(Math.PI/12);
    angle=Math.PI/12;
    var f=createPt(a.x+r*Math.cos(angle),a.y+r*Math.sin(angle));

    var d=createPt(x,y+H/2);

    r=W/2/Math.cos(Math.PI/6);
    angle=Math.PI+Math.PI/6;
    var c=createPt(d.x+r*Math.cos(angle),d.y+r*Math.sin(angle));

    r=W/2/Math.cos(Math.PI/6);
    angle=-Math.PI/6;
    var e=createPt(d.x+r*Math.cos(angle),d.y+r*Math.sin(angle));

    ctx.beginPath();
    ctx.moveTo(a.x,a.y);
    ctx.lineTo(b.x,b.y);
    ctx.lineTo(c.x,c.y);
    ctx.lineTo(d.x,d.y);
    ctx.lineTo(e.x,e.y);
    ctx.lineTo(f.x,f.y);
    ctx.closePath();

    ctx.restore();
}

/*----------------------------------------------------------
函数:用于绘制实心圆
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
r:圆半径
style:填充圆的方案
----------------------------------------------------------*/
function drawSolidCircle(ctx,x,y,r,style){
    ctx.fillStyle=style;
    ctx.beginPath();
    ctx.arc(x,y,r,0,Math.PI*2,false);
    ctx.closePath();
    ctx.fill();
}

/*----------------------------------------------------------
函数:创建一个二维坐标点
x:横坐标
y:纵坐标
Pt即Point
----------------------------------------------------------*/
function createPt(x,y){
    var retval={};
    retval.x=x;
    retval.y=y;
    return retval;
}

/*----------------------------------------------------------
函数:延时若干毫秒
milliseconds:毫秒数
----------------------------------------------------------*/
function sleep(milliSeconds) {
    const date = Date.now();
    let currDate = null;
    while (currDate - date < milliSeconds) {
        currDate = Date.now();
    }
}

/*----------------------------------------------------------
函数:书写文字
ctx:绘图上下文
x:横坐标
y:纵坐标
text:文字
font:字体
color:颜色
----------------------------------------------------------*/
function writeText(ctx,x,y,text,font,color){
    ctx.save();
    ctx.textBaseline="bottom";
    ctx.textAlign="center";
    ctx.font = font;
    ctx.fillStyle=color;
    ctx.fillText(text,x,y);
    ctx.restore();
}

/*-------------------------------------------------------------
心理学小知识：
人只有感到幸福时才想说话，在感到舒适的人面前才爱说话，如果一个人
九成以上说的都是废话，那这个人肯定很快乐，如果废话不足一半，那他
有可能过得不太开心。
--------------------------------------------------------------*/
//-->
</script>
