【Canvas与旗帜】圆角红底白带十字旗

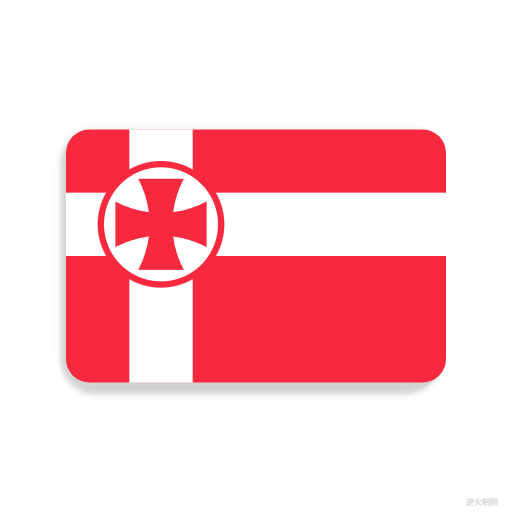

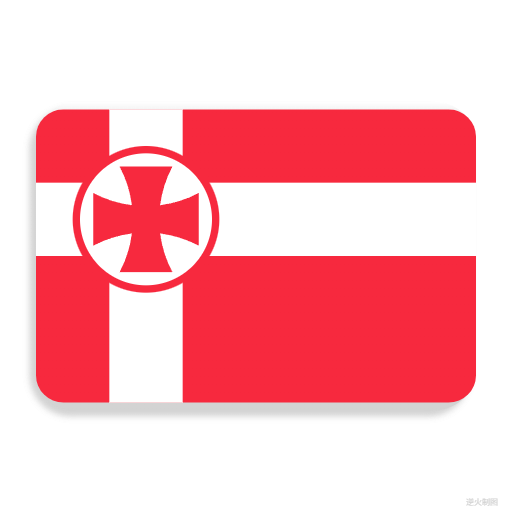

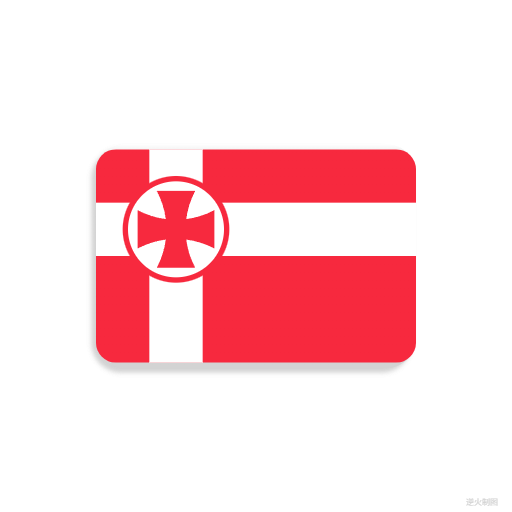

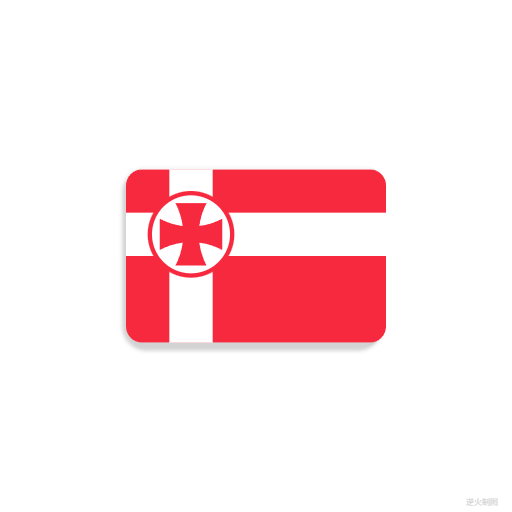

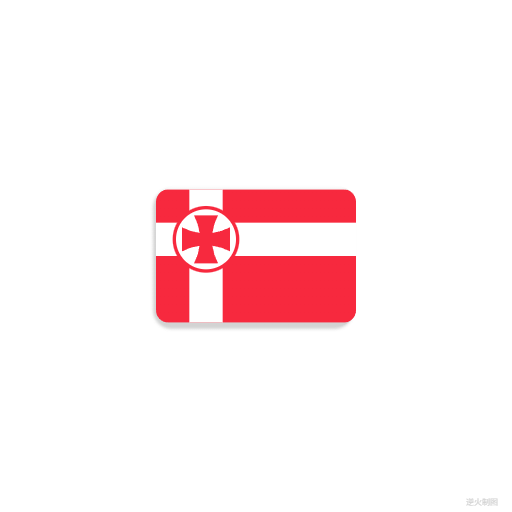

【成图】

1

2

3

4

5

【代码】

<!DOCTYPE html>
<html lang="utf-8">
<meta http-equiv="Content-Type" content="text/html; charset=utf-8"/>
<head>
     <title>圆角红底白带十字旗 Draft1</title>
     <style type="text/css">
     .centerlize{
        margin:0 auto;
        width:1200px;
     }
     </style>
     </head>

     <body onload="init();">
        <div class="centerlize">
            <canvas id="myCanvas" width="12px" height="12px" style="border:1px dotted black;">
                如果看到这段文字说您的浏览器尚不支持HTML5 Canvas，请更换浏览器再试.
            </canvas>
        </div>
     </body>
</html>
<script type="text/javascript">
<!--
/*****************************************************************
* 将全体代码(从<!DOCTYPE到script>)拷贝下来，粘贴到文本编辑器中，
* 另存为.html文件，再用chrome浏览器打开，就能看到实现效果。
******************************************************************/

// canvas的绘图环境
var ctx;

// 高宽
const WIDTH=512;
const HEIGHT=512;

// 舞台对象
var stage;

//-------------------------------
// 初始化
//-------------------------------
function init(){
    // 获得canvas对象
    var canvas=document.getElementById('myCanvas');
    canvas.width=WIDTH;
    canvas.height=HEIGHT;

    // 初始化canvas的绘图环境
    ctx=canvas.getContext('2d');
    ctx.translate(WIDTH/2,HEIGHT/2);// 原点平移

    // 准备
    stage=new Stage();
    stage.init();

    // 开幕
    animate();
}

// 播放动画
function animate(){
    stage.update();
    stage.paintBg(ctx);
    stage.paintFg(ctx);

    // 循环
    if(true){
        //sleep(100);
        window.requestAnimationFrame(animate);
    }
}

// 舞台类
function Stage(){
    // 初始化
    this.init=function(){

    }

    // 更新
    this.update=function(){

    }

    // 画背景
    this.paintBg=function(ctx){
        ctx.clearRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);// 清屏
    }

    // 画前景
    this.paintFg=function(ctx){
        // 底色
        //ctx.save();
        //ctx.fillStyle = "rgb(9,41,178)";
        //ctx.fillRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);
        //ctx.restore();

        const R=100;//基准尺寸

        // 第一圈
        ctx.save();
        ctx.shadowOffsetX=-R/210*6; // 阴影
        ctx.shadowOffsetY=R/210*6;
        ctx.shadowColor="lightgrey";
        ctx.shadowBlur=R/210*6;

        var r=R*1.00;
        var w=2*r;// 高宽
        var h=w/3*2.1;
        var gnt=ctx.createLinearGradient(0,-h/2,0,h/2);
        gnt.addColorStop(0,"white");
        gnt.addColorStop(0.1,"lightgrey");
        gnt.addColorStop(0.5,"lightgrey");
        gnt.addColorStop(0.9,"lightgrey");
        gnt.addColorStop(1,"lightgrey");
        ctx.fillStyle=gnt;
        drawRoundRect(ctx,0,0,w,h,R/6+0.02*R);// 淡灰外框
        ctx.fill();
        ctx.restore();

        // 第二圈
        ctx.save();
        var r=R*1.00;
        var w=2*r;// 高宽
        var h=w/3*2;

        drawRoundRect(ctx,0,0,w,h,R/8);// 限制范围
        ctx.clip();

        var gnt=ctx.createLinearGradient(0,h/2,0,-h/2);// 背景色
        gnt.addColorStop(0,"rgb(247,41,62)");
        gnt.addColorStop(1,"rgb(247,41,62)");
        ctx.fillStyle=gnt;
        drawRect(ctx,0,0,w,h);
        ctx.fill();

        ctx.fillStyle="white";// 横向白带
        drawRect(ctx,0,-h/8,w,h/4);
        ctx.fill();

        ctx.fillStyle="white";// 竖向白带
        drawRect(ctx,-w/4,0,h/4,h);
        ctx.fill();

        drawSolidCircle(ctx,-w/4,-h/8,h/4,"rgb(247,41,62)");// 红圆
        drawSolidCircle(ctx,-w/4,-h/8,h/4*0.9,"white");// 白圆

        ctx.fillStyle="rgb(247,41,62)";// 红十字
        drawIronCross(ctx,-w/4,-h/8,h*0.36,h*0.18);
        ctx.fill();

        //ctx.fillStyle="white";// 白十字
        //drawIronCross(ctx,-w/4,-h/8,h*0.32,h*0.11);
        //ctx.fill();

        ctx.restore();

        writeText(ctx,WIDTH/2-30,HEIGHT/2-5,"逆火制图","8px consolas","lightgrey");// 版权
    }
}

/*----------------------------------------------------------
函数:用于绘制铁十字轮廓
ctx:绘图上下文
x,y:铁十字矩形中心坐标
sideLength:容纳铁十字的正方形边长
thickness:铁十字在正方形边上的厚度
----------------------------------------------------------*/
function drawIronCross(ctx,x,y,sideLength,thickness){
    var r=sideLength*sideLength/thickness/2+thickness/8;
    var alpha=Math.asin(sideLength/2/r);
    var beta=Math.asin((1+0.25*thickness/r)/Math.sqrt(2))-Math.PI/4;

    ctx.save();
    ctx.translate(x,y);
    var a=createPt(sideLength/2,-thickness/2);
    var b=createPt(sideLength/2,+thickness/2);

    ctx.beginPath();
    ctx.moveTo(sideLength/2,-thickness/2);
    ctx.lineTo(sideLength/2,+thickness/2);
    ctx.arc(0,r+thickness/4,r,alpha-Math.PI/2,-Math.PI/2+beta,true);
    ctx.arc(r+thickness/4,0,r,Math.PI-beta,Math.PI-alpha,true);
    ctx.lineTo(-thickness/2,sideLength/2);
    ctx.arc(-r-thickness/4,0,r,alpha,beta,true);
    ctx.arc(0,r+thickness/4,r,-Math.PI/2-beta,-Math.PI/2-alpha,true);
    ctx.lineTo(-sideLength/2,-thickness/2);
    ctx.arc(0,-r-thickness/4,r,Math.PI/2+alpha,Math.PI/2+beta,true);
    ctx.arc(-r-thickness/4,0,r,-beta,-alpha,true);
    ctx.lineTo(thickness/2,-sideLength/2);
    ctx.arc(r+thickness/4,0,r,Math.PI+alpha,Math.PI+beta,true);
    ctx.arc(0,-r-thickness/4,r,Math.PI/2-beta,Math.PI/2-alpha,true);
    ctx.closePath();
    ctx.restore();
}

/*----------------------------------------------------------
函数:用于绘制圆角矩形
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
width:矩形宽
height:矩形高
radius:圆角半径
----------------------------------------------------------*/
function drawRoundRect(ctx,x,y,width,height,radius){
    ctx.beginPath();
    ctx.moveTo(x-width/2+radius,y-height/2);
    ctx.lineTo(x+width/2-radius,y-height/2);
    ctx.arcTo(x+width/2,y-height/2,x+width/2,y-height/2+radius,radius);
    ctx.lineTo(x+width/2,y-height/2+radius);
    ctx.lineTo(x+width/2,y+height/2-radius);
    ctx.arcTo(x+width/2,y+height/2,x+width/2-radius,y+height/2,radius);
    ctx.lineTo(x+width/2-radius,y+height/2);
    ctx.lineTo(x-width/2+radius,y+height/2);
    ctx.arcTo(x-width/2,y+height/2,x-width/2,y+height/2-radius,radius);
    ctx.lineTo(x-width/2,y+height/2-radius);
    ctx.lineTo(x-width/2,y-height/2+radius);
    ctx.arcTo(x-width/2,y-height/2,x-width/2+radius,y-height/2,radius);
    ctx.closePath();
}

/*----------------------------------------------------------
函数:用于绘制矩形
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
width:矩形宽
height:矩形高
----------------------------------------------------------*/
function drawRect(ctx,x,y,width,height){
    ctx.beginPath();
    ctx.moveTo(x-width/2,y-height/2);
    ctx.lineTo(x+width/2,y-height/2);
    ctx.lineTo(x+width/2,y+height/2);
    ctx.lineTo(x-width/2,y+height/2);
    ctx.closePath();
}


/*----------------------------------------------------------
函数:用于绘制实心圆
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
r:圆半径
style:填充圆的方案
----------------------------------------------------------*/
function drawSolidCircle(ctx,x,y,r,style){
    ctx.fillStyle=style;
    ctx.beginPath();
    ctx.arc(x,y,r,0,Math.PI*2,false);
    ctx.closePath();
    ctx.fill();
}

/*----------------------------------------------------------
函数:创建一个二维坐标点
baseX:基准点横坐标
baseY:基准点纵坐标
radius:当前点到基准点的距离
theta:当前点到基准点的角度
Pt即Point
----------------------------------------------------------*/
function createPt2(baseX,baseY,radius,theta){
    var retval={};
    retval.x=baseX+radius*Math.cos(theta);
    retval.y=baseY+radius*Math.sin(theta);
    return retval;
}

/*----------------------------------------------------------
函数:创建一个二维坐标点
x:横坐标
y:纵坐标
Pt即Point
----------------------------------------------------------*/
function createPt(x,y){
    var retval={};
    retval.x=x;
    retval.y=y;
    return retval;
}

/*----------------------------------------------------------
函数:延时若干毫秒
milliseconds:毫秒数
----------------------------------------------------------*/
function sleep(milliSeconds) {
    const date = Date.now();
    let currDate = null;
    while (currDate - date < milliSeconds) {
        currDate = Date.now();
    }
}

/*----------------------------------------------------------
函数:书写文字
ctx:绘图上下文
x:横坐标
y:纵坐标
text:文字
font:字体
color:颜色
----------------------------------------------------------*/
function writeText(ctx,x,y,text,font,color){
    ctx.save();
    ctx.textBaseline="bottom";
    ctx.textAlign="center";
    ctx.font = font;
    ctx.fillStyle=color;
    ctx.fillText(text,x,y);
    ctx.restore();
}

/*-------------------------------------------------------------
中国夫妻最经典的组合就是一个做着皇帝梦，一个做着圣人梦。

皇帝要求每个人都听他的，无论大事小事。
每个人都要听从他的安排，无论近期还是遥远的未来。
皇帝要是在外不顺，还要把气撒在这个家里，
最后倒霉的就是最没有实权的孩子。

圣人希望每个人都能觉得他是个好人，
他们最喜欢做的事情就是在外诉苦，
诉苦这个家里没有一个好东西，
爱人坏、孩子蠢，唯他一人为了这个家任劳任怨......
如此，最后倒霉的就是最需要帮助的孩子。

中国夫妻没有皇帝的本事，也没有圣人的高度，
归根结底是人生没有任何成就感，
只能在这一个小家里，
做着自己的幻梦。
--------------------------------------------------------------*/
//-->
</script>
