【Canvas技法】四种正五角星画法

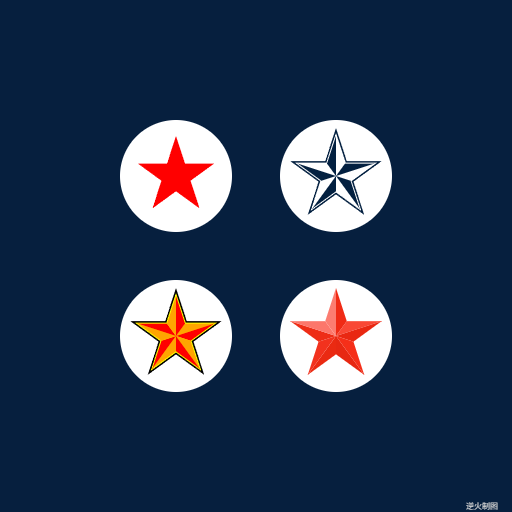

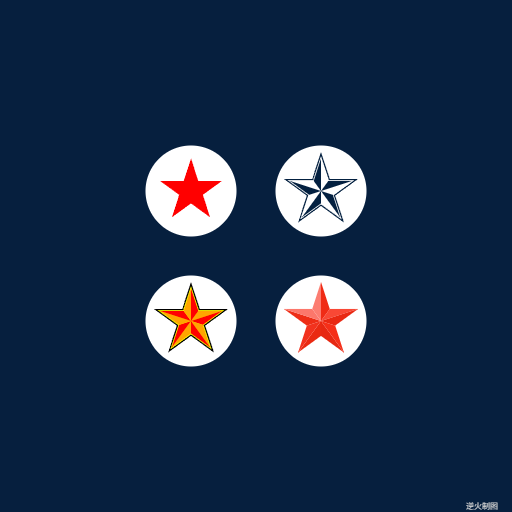

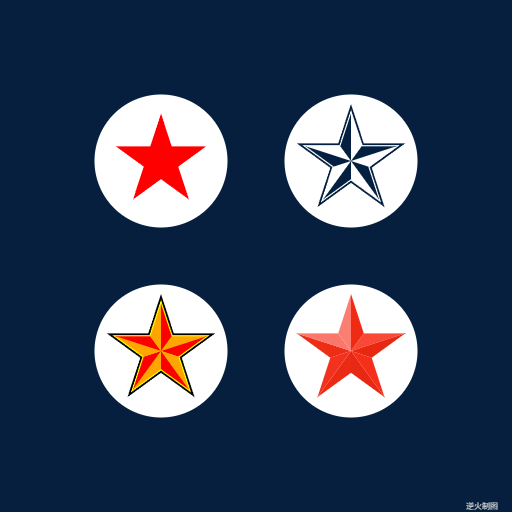

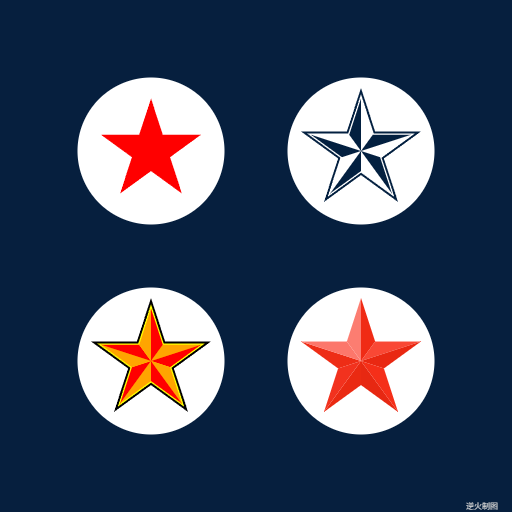

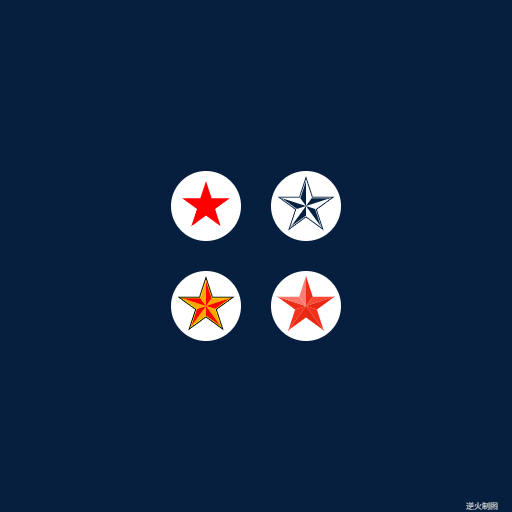

【成图】

1

2

3

4

5

【代码】

<!DOCTYPE html>
<html lang="utf-8">
<meta http-equiv="Content-Type" content="text/html; charset=utf-8"/>
<head>
     <title>1144.四种五角星画法 Draft1</title>
     <style type="text/css">
     .centerlize{
        margin:0 auto;
        width:1200px;
     }
     </style>
     </head>

     <body onload="init();">
        <div class="centerlize">
            <canvas id="myCanvas" width="12px" height="12px" style="border:1px dotted black;">
                如果看到这段文字说您的浏览器尚不支持HTML5 Canvas，请更换浏览器再试.
            </canvas>
        </div>
     </body>
</html>
<script type="text/javascript">
<!--
/*****************************************************************
* 将全体代码(从<!DOCTYPE到script>)拷贝下来，粘贴到文本编辑器中，
* 另存为.html文件，再用chrome浏览器打开，就能看到实现效果。
******************************************************************/

// canvas的绘图环境
var ctx;

// 高宽
const WIDTH=512;
const HEIGHT=512;

// 舞台对象
var stage;

//-------------------------------
// 初始化
//-------------------------------
function init(){
    // 获得canvas对象
    var canvas=document.getElementById('myCanvas');
    canvas.width=WIDTH;
    canvas.height=HEIGHT;

    // 初始化canvas的绘图环境
    ctx=canvas.getContext('2d');
    ctx.translate(WIDTH/2,HEIGHT/2);// 原点平移

    // 准备
    stage=new Stage();
    stage.init();

    // 开幕
    animate();
}

// 播放动画
function animate(){
    stage.update();
    stage.paintBg(ctx);
    stage.paintFg(ctx);

    // 循环
    if(true){
        //sleep(100);
        window.requestAnimationFrame(animate);
    }
}

// 舞台类
function Stage(){
    // 初始化
    this.init=function(){

    }

    // 更新
    this.update=function(){

    }

    // 画背景
    this.paintBg=function(ctx){
        ctx.clearRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);// 清屏
    }

    // 画前景
    this.paintFg=function(ctx){
        // 底色
        ctx.save();
        ctx.fillStyle = "rgb(6,31,62)";
        ctx.fillRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);
        ctx.restore();

        const R=220;//基准尺寸

        ctx.save();
        var r=R*1.00;
        var topLeft=createPt(-r/2,-r/2);
        var topRight=createPt(+r/2,-r/2);
        var bottomLeft=createPt(-r/2,+r/2);
        var bottomRight=createPt(+r/2,+r/2);

        var radius=r*0.35;//圆半径
        drawSolidCircle(ctx,topLeft.x,topLeft.y,radius,"white");
        drawSolidCircle(ctx,topRight.x,topRight.y,radius,"white");
        drawSolidCircle(ctx,bottomLeft.x,bottomLeft.y,radius,"white");
        drawSolidCircle(ctx,bottomRight.x,bottomRight.y,radius,"white");

        // 左上
        radius=r*0.25;
        ctx.fillStyle="red";// 绘制五角星
        draw5Star(ctx,topLeft.x,topLeft.y,radius);
        ctx.fill();

        // 右上
        radius=r*0.30;
        ctx.fillStyle="rgb(3,32,64)";
        draw5Star(ctx,topRight.x,topRight.y,radius);
        ctx.fill();
        radius=r*0.27;
        ctx.fillStyle="white";
        draw5Star(ctx,topRight.x,topRight.y,radius);
        ctx.fill();
        radius=r*0.25;
        drawHalf5Star(ctx,topRight.x,topRight.y,radius,"rgb(3,32,64)");// 绘制半五角星

        // 左下
        radius=r*0.30;
        ctx.fillStyle="black";
        draw5Star(ctx,bottomLeft.x,bottomLeft.y,radius);
        ctx.fill();
        radius=r*0.27;
        ctx.fillStyle="yellow";
        draw5Star(ctx,bottomLeft.x,bottomLeft.y,radius);
        ctx.fill();
        radius=r*0.25;
        draw2Color5Star(ctx,bottomLeft.x,bottomLeft.y,radius,"orange","red");// 绘制双色五角星

        // 右下
        radius=r*0.30;
        draw3D5Star(ctx,bottomRight.x,bottomRight.y,radius);

        ctx.restore();

        writeText(ctx,WIDTH/2-30,HEIGHT/2-5,"逆火制图","8px consolas","lightgrey");// 版权
    }
}

/*--------------------------------------------------
函数:绘制正五角星
ctx:绘图上下文
x:五角星中心横坐标
y:五角星中心纵坐标
R:五角星中心到顶点的距离
---------------------------------------------------*/
function draw5Star(ctx,x,y,R){
    var r=R*Math.sin(Math.PI/10)/Math.sin(Math.PI/10*7);

    var arr=[0,0,0,0,0,0,0,0,0,0];

    // 顶五点
    for(var i=0;i<5;i++){
        var theta=i*Math.PI/5*2-Math.PI/10;
        var x1=R*Math.cos(theta)+x;
        var y1=R*Math.sin(theta)+y;
        arr[i*2]=createPt(x1,y1);
    }

    // 内五点
    for(var i=0;i<5;i++){
        var theta=i*Math.PI/5*2+Math.PI/10;
        var x1=r*Math.cos(theta)+x;
        var y1=r*Math.sin(theta)+y;
        arr[i*2+1]=createPt(x1,y1);
    }

    ctx.beginPath();
    for(var i=0;i<arr.length;i++){
        ctx.lineTo(arr[i].x,arr[i].y);
    }
    ctx.closePath();
}

/*--------------------------------------------------
函数:绘制半正五角星
ctx:绘图上下文
x:五角星中心横坐标
y:五角星中心纵坐标
R:五角星中心到顶点的距离
fillColor:填充色
---------------------------------------------------*/
function drawHalf5Star(ctx,x,y,R,fillColor){
    ctx.save();
    var r=R*1.00;// 半径
    var center=createPt(x,y);// 中心点
    var N=5;// 角数
    var part=Math.PI*2/5;// 每次偏转角

    for(var i=0;i<N;i++){
        var theta=part*i-Math.PI/10;
        var a=createPt2(center.x,center.y,r,theta);
        var b=createPt2(a.x,a.y,r*Math.sin(Math.PI/5)/Math.sin(Math.PI/10*7),theta+Math.PI/10*9);
        var c=createPt(center.x,center.y);
        var d=createPt2(a.x,a.y,r*Math.sin(Math.PI/5)/Math.sin(Math.PI/10*7),theta-Math.PI/10*9);
        ctx.fillStyle=fillColor;// 蓝黑半五星
        ctx.beginPath()
        ctx.lineTo(a.x,a.y);
        ctx.lineTo(c.x,c.y);
        ctx.lineTo(d.x,d.y);
        ctx.closePath();
        ctx.fill();
    }

    ctx.restore();
}

/*--------------------------------------------------
函数:绘制双色正五角星
ctx:绘图上下文
x:五角星中心横坐标
y:五角星中心纵坐标
R:五角星中心到顶点的距离
fillColor1:填充色
fillColor2:填充色
---------------------------------------------------*/
function draw2Color5Star(ctx,x,y,R,fillColor1,fillColor2){
    ctx.save();
    var r=R*1.00;// 半径
    var center=createPt(x,y);// 中心点
    var N=5;// 角数
    var part=Math.PI*2/5;// 每次偏转角

    for(var i=0;i<N;i++){
        var theta=part*i-Math.PI/10;
        var a=createPt2(center.x,center.y,r,theta);
        var b=createPt2(a.x,a.y,r*Math.sin(Math.PI/5)/Math.sin(Math.PI/10*7),theta+Math.PI/10*9);
        var c=createPt(center.x,center.y);
        var d=createPt2(a.x,a.y,r*Math.sin(Math.PI/5)/Math.sin(Math.PI/10*7),theta-Math.PI/10*9);
        ctx.fillStyle=fillColor1;
        ctx.beginPath()
        ctx.lineTo(a.x,a.y);
        ctx.lineTo(c.x,c.y);
        ctx.lineTo(d.x,d.y);
        ctx.closePath();
        ctx.fill();

        ctx.fillStyle=fillColor2;
        ctx.beginPath()
        ctx.lineTo(a.x,a.y);
        ctx.lineTo(c.x,c.y);
        ctx.lineTo(b.x,b.y);
        ctx.closePath();
        ctx.fill();
    }

    ctx.restore();
}

/*--------------------------------------------------
函数:绘制立体正五角星
ctx:绘图上下文
x:五角星中心横坐标
y:五角星中心纵坐标
R:五角星中心到顶点的距离
fillColor1:填充色
fillColor2:填充色
---------------------------------------------------*/
function draw3D5Star(ctx,x,y,R){
    ctx.save();
    var r=R*1.00;// 半径
    var center=createPt(x,y);// 中心点
    var N=5;// 角数
    var part=Math.PI*2/5;// 每次偏转角
    var colors=[["rgb(249,72,53)","rgb(233,40,18)"],
    ["rgb(245,47,25)","rgb(231,40,18)"],
    ["rgb(234,42,18)","rgb(242,50,30)"],
    ["rgb(238,45,22)","rgb(252,119,107)"],
    ["rgb(252,125,113)","rgb(240,43,21)"]];

    for(var i=0;i<N;i++){
        var theta=part*i-Math.PI/10;
        var a=createPt2(center.x,center.y,r,theta);
        var b=createPt2(a.x,a.y,r*Math.sin(Math.PI/5)/Math.sin(Math.PI/10*7),theta+Math.PI/10*9);
        var c=createPt(center.x,center.y);
        var d=createPt2(a.x,a.y,r*Math.sin(Math.PI/5)/Math.sin(Math.PI/10*7),theta-Math.PI/10*9);
        ctx.fillStyle=colors[i][0];
        ctx.beginPath()
        ctx.lineTo(a.x,a.y);
        ctx.lineTo(c.x,c.y);
        ctx.lineTo(d.x,d.y);
        ctx.closePath();
        ctx.fill();

        ctx.fillStyle=colors[i][1];
        ctx.beginPath()
        ctx.lineTo(a.x,a.y);
        ctx.lineTo(c.x,c.y);
        ctx.lineTo(b.x,b.y);
        ctx.closePath();
        ctx.fill();
    }

    ctx.restore();
}

/*----------------------------------------------------------
函数:用于绘制矩形
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
width:矩形宽
height:矩形高
----------------------------------------------------------*/
function drawRect(ctx,x,y,width,height){
    ctx.beginPath();
    ctx.moveTo(x-width/2,y-height/2);
    ctx.lineTo(x+width/2,y-height/2);
    ctx.lineTo(x+width/2,y+height/2);
    ctx.lineTo(x-width/2,y+height/2);
    ctx.closePath();
}

/*----------------------------------------------------------
函数:用于绘制实心圆
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
r:圆半径
style:填充圆的方案
----------------------------------------------------------*/
function drawSolidCircle(ctx,x,y,r,style){
    ctx.fillStyle=style;
    ctx.beginPath();
    ctx.arc(x,y,r,0,Math.PI*2,false);
    ctx.closePath();
    ctx.fill();
}

/*----------------------------------------------------------
函数:创建一个二维坐标点
baseX:基准点横坐标
baseY:基准点纵坐标
radius:当前点到基准点的距离
theta:当前点到基准点的角度
Pt即Point
----------------------------------------------------------*/
function createPt2(baseX,baseY,radius,theta){
    var retval={};
    retval.x=baseX+radius*Math.cos(theta);
    retval.y=baseY+radius*Math.sin(theta);
    return retval;
}

/*----------------------------------------------------------
函数:创建一个二维坐标点
x:横坐标
y:纵坐标
Pt即Point
----------------------------------------------------------*/
function createPt(x,y){
    var retval={};
    retval.x=x;
    retval.y=y;
    return retval;
}

/*----------------------------------------------------------
函数:延时若干毫秒
milliseconds:毫秒数
----------------------------------------------------------*/
function sleep(milliSeconds) {
    const date = Date.now();
    let currDate = null;
    while (currDate - date < milliSeconds) {
        currDate = Date.now();
    }
}

/*----------------------------------------------------------
函数:书写文字
ctx:绘图上下文
x:横坐标
y:纵坐标
text:文字
font:字体
color:颜色
----------------------------------------------------------*/
function writeText(ctx,x,y,text,font,color){
    ctx.save();
    ctx.textBaseline="middle";
    ctx.textAlign="center";
    ctx.font = font;
    ctx.fillStyle=color;
    ctx.fillText(text,x,y);
    ctx.restore();
}

/*-------------------------------------------------------------
平庸数学爱好者的一生往往无声无息，
那些日复一日、年复一年在平凡中坚守的人，
用不被注意的细节，撑起数学的大厦。
数学不是一蹴而就的突破，而是一个引理一个引理推上去的过程，
这些，都是不被注意的平庸数学爱好者，所完成的。
纵使无人记住我的名字，数学的通天塔能留下我这一块砖，足矣。
--------------------------------------------------------------*/
//-->
</script>

END
