【Canvas与标牌】黑底黄面维兰德汤谷集团(WEYLAND-YUTANI CORP）logo

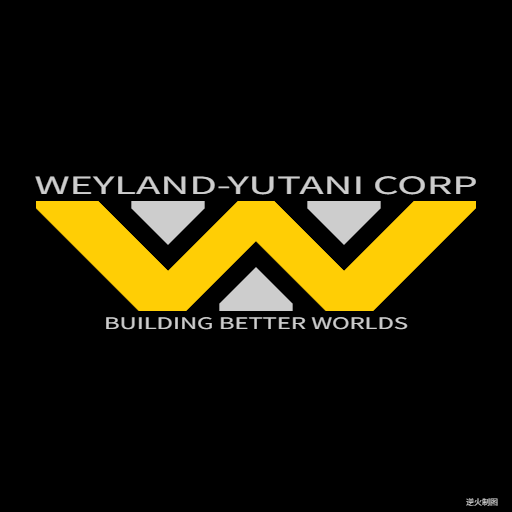

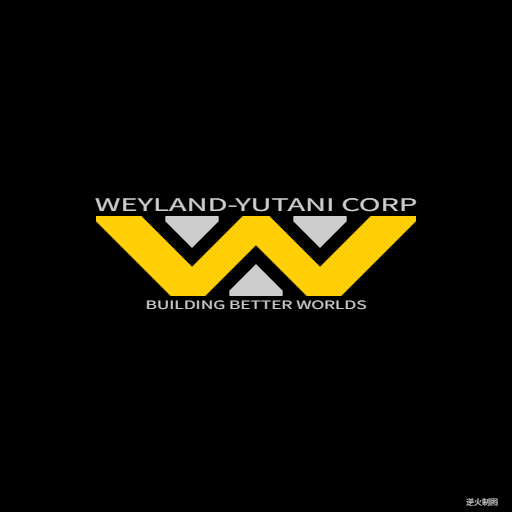

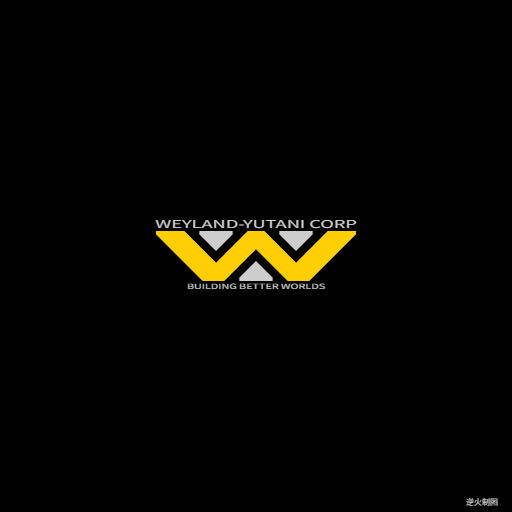

【成图】

1

2

3

4

5



【代码】

<!DOCTYPE html>
<html lang="utf-8">
<meta http-equiv="Content-Type" content="text/html; charset=utf-8"/>
<head>
     <title>维兰德汤谷纯Logo Draft3</title>
     <style type="text/css">
     .centerlize{
        margin:0 auto;
        width:1200px;
     }
     </style>
     </head>

     <body onload="init();">
        <div class="centerlize">
            <canvas id="myCanvas" width="12px" height="12px" style="border:1px dotted black;">
                如果看到这段文字说您的浏览器尚不支持HTML5 Canvas，请更换浏览器再试.
            </canvas>
        </div>
     </body>
</html>
<script type="text/javascript">
<!--
/*****************************************************************
* 将全体代码(从<!DOCTYPE到script>)拷贝下来，粘贴到文本编辑器中，
* 另存为.html文件，再用chrome浏览器打开，就能看到实现效果。
******************************************************************/

// canvas的绘图环境
var ctx;

// 高宽
const WIDTH=512;
const HEIGHT=512;

// 舞台对象
var stage;

//-------------------------------
// 初始化
//-------------------------------
function init(){
    // 获得canvas对象
    var canvas=document.getElementById('myCanvas');
    canvas.width=WIDTH;
    canvas.height=HEIGHT;

    // 初始化canvas的绘图环境
    ctx=canvas.getContext('2d');
    ctx.translate(WIDTH/2,HEIGHT/2);// 原点平移

    // 准备
    stage=new Stage();
    stage.init();

    // 开幕
    animate();
}

// 播放动画
function animate(){
    stage.update();
    stage.paintBg(ctx);
    stage.paintFg(ctx);

    // 循环
    if(true){
        //sleep(100);
        window.requestAnimationFrame(animate);
    }
}

// 舞台类
function Stage(){
    // 初始化
    this.init=function(){

    }

    // 更新
    this.update=function(){

    }

    // 画背景
    this.paintBg=function(ctx){
        ctx.clearRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);// 清屏
    }

    // 画前景
    this.paintFg=function(ctx){
        // 底色
        ctx.save();
        ctx.fillStyle = "black";
        ctx.fillRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);
        ctx.restore();

        const R=220;//基准尺寸
        var ct=createPt(0,0);// ct=center

        // #1 W形
        ctx.save();
        var r=R*1.00;
        var w=2*r;
        var h=w/4;
        var leftTop=createPt(-w/2,-h/2);
        var rightTop=createPt(+w/2,-h/2);
        var leftBottom=createPt(-w/2,+h/2);
        var rightBottom=createPt(+w/2,+h/2);
        var centerBottom=createPt(ct.x,+h/2);
        var centerTop=createPt(ct.x,-h/2);

        var a=leftTop;
        var b=createPt2(a.x,a.y,20/300*h,Math.PI/2);
        var c=createPt2(b.x,b.y,280*Math.sqrt(2)/300*h,Math.PI/4);
        var d=createPt2(c.x,c.y,130/300*h,0);
        var e=createPt2(d.x,d.y,190*Math.sqrt(2)/300*h,-Math.PI/4);
        var f=createPt2(e.x,e.y,190*Math.sqrt(2)/300*h,+Math.PI/4);
        var g=createPt2(f.x,f.y,130/300*h,0);
        var hh=createPt2(g.x,g.y,280*Math.sqrt(2)/300*h,-Math.PI/4);
        var i=createPt2(hh.x,hh.y,20/300*h,-Math.PI/2);
        var j=createPt2(i.x,i.y,170/300*h,Math.PI);
        var k=createPt2(j.x,j.y,190*Math.sqrt(2)/300*h,+Math.PI/4*3);
        var l=createPt2(k.x,k.y,190*Math.sqrt(2)/300*h,+Math.PI/4*5);
        var m=createPt2(l.x,l.y,100/300*h,Math.PI);
        var n=createPt2(m.x,m.y,190*Math.sqrt(2)/300*h,+Math.PI/4*3);
        var oo=createPt2(n.x,n.y,190*Math.sqrt(2)/300*h,+Math.PI/4*5);

        ctx.fillStyle="rgb(255,206,5)";
        ctx.beginPath();
        ctx.moveTo(a.x,a.y);
        ctx.lineTo(b.x,b.y);
        ctx.lineTo(c.x,c.y);
        ctx.lineTo(d.x,d.y);
        ctx.lineTo(e.x,e.y);
        ctx.lineTo(f.x,f.y);
        ctx.lineTo(g.x,g.y);
        ctx.lineTo(hh.x,hh.y);
        ctx.lineTo(i.x,i.y);
        ctx.lineTo(j.x,j.y);
        ctx.lineTo(k.x,k.y);
        ctx.lineTo(l.x,l.y);
        ctx.lineTo(m.x,m.y);
        ctx.lineTo(n.x,n.y);
        ctx.lineTo(oo.x,oo.y);
        ctx.closePath();
        ctx.fill();

        ctx.restore();

        // #2 楔形块
        ctx.save();

        var center=createPt(d.x/2+f.x/2,d.y);// 下方
        var a=createPt2(center.x,center.y,100/300*h,0);
        var b=createPt2(a.x,a.y,20/300*h,-Math.PI/2);
        var c=createPt2(center.x,center.y,120/300*h,-Math.PI/2);
        var e=createPt2(center.x,center.y,100/300*h,Math.PI);
        var d=createPt2(e.x,e.y,20/300*h,-Math.PI/2);
        ctx.fillStyle="rgb(205,205,205)";
        ctx.beginPath();
        ctx.moveTo(a.x,a.y);
        ctx.lineTo(b.x,b.y);
        ctx.lineTo(c.x,c.y);
        ctx.lineTo(d.x,d.y);
        ctx.lineTo(e.x,e.y);
        ctx.closePath();
        ctx.fill();

        var center=createPt(oo.x/2+m.x/2,oo.y);// 左上方
        var a=createPt2(center.x,center.y,100/300*h,Math.PI);
        var b=createPt2(a.x,a.y,20/300*h,Math.PI/2);
        var c=createPt2(center.x,center.y,120/300*h,Math.PI/2);
        var e=createPt2(center.x,center.y,100/300*h,0);
        var d=createPt2(e.x,e.y,20/300*h,Math.PI/2);
        ctx.fillStyle="rgb(205,205,205)";
        ctx.beginPath();
        ctx.moveTo(a.x,a.y);
        ctx.lineTo(b.x,b.y);
        ctx.lineTo(c.x,c.y);
        ctx.lineTo(d.x,d.y);
        ctx.lineTo(e.x,e.y);
        ctx.closePath();
        ctx.fill();

        var center=createPt(l.x/2+j.x/2,l.y);// 右上方
        var a=createPt2(center.x,center.y,100/300*h,Math.PI);
        var b=createPt2(a.x,a.y,20/300*h,Math.PI/2);
        var c=createPt2(center.x,center.y,120/300*h,Math.PI/2);
        var e=createPt2(center.x,center.y,100/300*h,0);
        var d=createPt2(e.x,e.y,20/300*h,Math.PI/2);
        ctx.fillStyle="rgb(205,205,205)";
        ctx.beginPath();
        ctx.moveTo(a.x,a.y);
        ctx.lineTo(b.x,b.y);
        ctx.lineTo(c.x,c.y);
        ctx.lineTo(d.x,d.y);
        ctx.lineTo(e.x,e.y);
        ctx.closePath();
        ctx.fill();

        ctx.restore();


        // #3 文字
        ctx.save();
        var r=R*1.00;
        ctx.save();
        ctx.scale(1.01,0.6)
        writeText(ctx,0,-r*0.45,"WEYLAND-YUTANI CORP",r*0.18+"px Noto Sans SC","rgb(205,205,205)");
        ctx.restore();

        ctx.save();
        ctx.scale(0.9,0.6)
        writeText(ctx,0,+r*0.57,"BUILDING BETTER WORLDS",r*0.12+"px Noto Sans SC","rgb(205,205,205)");
        ctx.restore();
        ctx.restore();

        writeText(ctx,WIDTH/2-30,HEIGHT/2-5,"逆火制图","8px consolas","lightgrey");// 版权
    }
}

/*----------------------------------------------------------
基本函数:用于绘制实心圆
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
r:圆半径
style:填充圆的方案
----------------------------------------------------------*/
function drawSolidCircle(ctx,x,y,r,style){
    ctx.fillStyle=style;
    ctx.beginPath();
    ctx.arc(x,y,r,0,Math.PI*2,false);
    ctx.closePath();
    ctx.fill();
}

/*----------------------------------------------------------
基本函数:用于绘制矩形
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
width:矩形宽
height:矩形高
----------------------------------------------------------*/
function drawRect(ctx,x,y,width,height){
    ctx.beginPath();
    ctx.moveTo(x-width/2,y-height/2);
    ctx.lineTo(x+width/2,y-height/2);
    ctx.lineTo(x+width/2,y+height/2);
    ctx.lineTo(x-width/2,y+height/2);
    ctx.closePath();
}

/*----------------------------------------------------------
基本函数:创建一个二维坐标点
baseX:基准点横坐标
baseY:基准点纵坐标
radius:当前点到基准点的距离
theta:当前点到基准点的角度
Pt即Point
----------------------------------------------------------*/
function createPt2(baseX,baseY,radius,theta){
    var retval={};
    retval.x=baseX+radius*Math.cos(theta);
    retval.y=baseY+radius*Math.sin(theta);
    return retval;
}

/*----------------------------------------------------------
基本函数:创建一个二维坐标点
x:横坐标
y:纵坐标
Pt即Point
----------------------------------------------------------*/
function createPt(x,y){
    var retval={};
    retval.x=x;
    retval.y=y;
    return retval;
}

/*----------------------------------------------------------
基本函数:延时若干毫秒
milliseconds:毫秒数
----------------------------------------------------------*/
function sleep(milliSeconds) {
    const date = Date.now();
    let currDate = null;
    while (currDate - date < milliSeconds) {
        currDate = Date.now();
    }
}

/*----------------------------------------------------------
基本函数:书写文字
ctx:绘图上下文
x:横坐标
y:纵坐标
text:文字
font:字体
color:颜色
----------------------------------------------------------*/
function writeText(ctx,x,y,text,font,color){
    ctx.save();
    ctx.textBaseline="bottom";
    ctx.textAlign="center";
    ctx.font = font;
    ctx.fillStyle=color;
    ctx.fillText(text,x,y);
    ctx.restore();
}

/*-------------------------------------------------------------
维兰德汤谷，是是找到异形并带回地球的公司.
--------------------------------------------------------------*/
//-->
</script>

END
