【Canvas技法】六边形荟萃

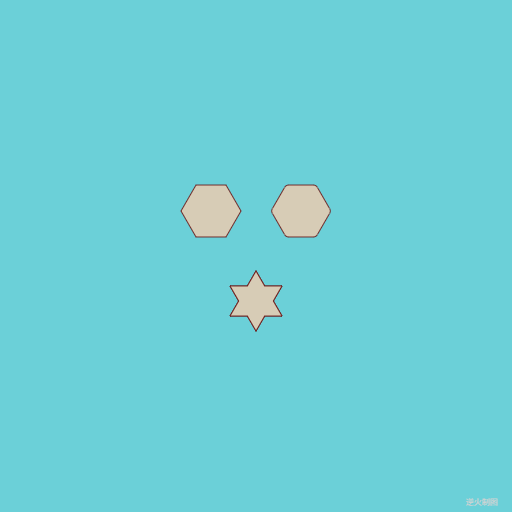

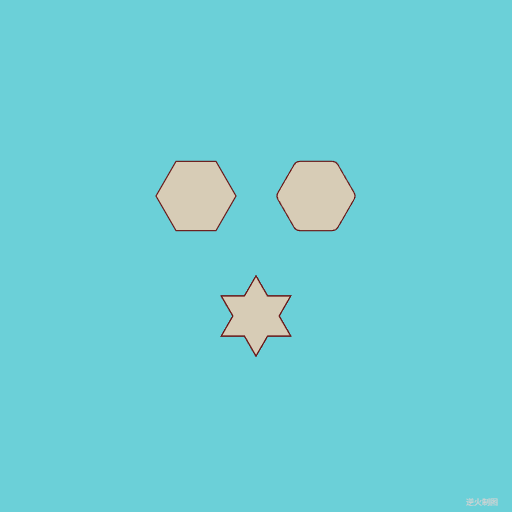

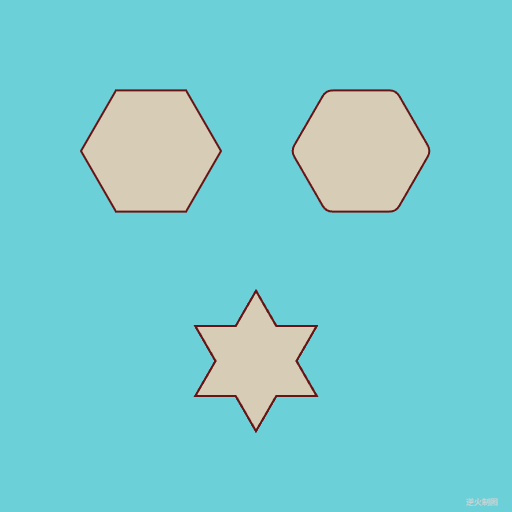

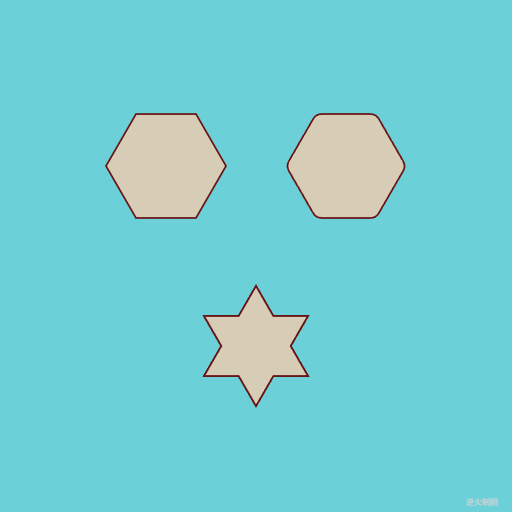

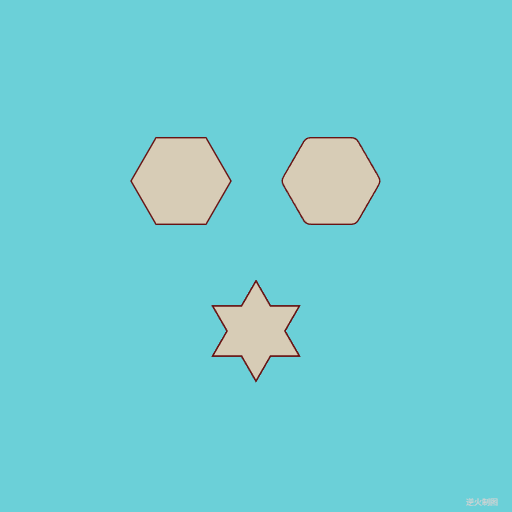

【图例】

1

2

3

4

5

【代码】

<!DOCTYPE html>
<html lang="utf-8">
<meta http-equiv="Content-Type" content="text/html; charset=utf-8"/>
<head>
     <title>六边形荟萃 Draft1</title>
     <style type="text/css">
     .centerlize{
        margin:0 auto;
        width:1200px;
     }
     </style>
     </head>

     <body onload="init();">
        <div class="centerlize">
            <canvas id="myCanvas" width="12px" height="12px" style="border:1px dotted black;">
                如果看到这段文字说您的浏览器尚不支持HTML5 Canvas，请更换浏览器再试.
            </canvas>
        </div>
     </body>
</html>
<script type="text/javascript">
<!--
/*****************************************************************
* 将全体代码(从<!DOCTYPE到script>)拷贝下来，粘贴到文本编辑器中，
* 另存为.html文件，再用chrome浏览器打开，就能看到实现效果。
******************************************************************/

// canvas的绘图环境
var ctx;

// 高宽
const WIDTH=512;
const HEIGHT=512;

// 舞台对象
var stage;

//-------------------------------
// 初始化
//-------------------------------
function init(){
    // 获得canvas对象
    var canvas=document.getElementById('myCanvas');
    canvas.width=WIDTH;
    canvas.height=HEIGHT;

    // 初始化canvas的绘图环境
    ctx=canvas.getContext('2d');
    ctx.translate(WIDTH/2,HEIGHT/2);// 原点平移

    // 准备
    stage=new Stage();
    stage.init();

    // 开幕
    animate();
}

// 播放动画
function animate(){
    stage.update();
    stage.paintBg(ctx);
    stage.paintFg(ctx);

    // 循环
    if(true){
        //sleep(100);
        window.requestAnimationFrame(animate);
    }
}

// 舞台类
function Stage(){
    // 初始化
    this.init=function(){

    }

    // 更新
    this.update=function(){

    }

    // 画背景
    this.paintBg=function(ctx){
        ctx.clearRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);// 清屏
    }

    // 画前景
    this.paintFg=function(ctx){
        // 底色
        ctx.save();
        ctx.fillStyle = "rgb(107,208,216)";
        ctx.fillRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);
        ctx.restore();

        const R=210;//基准尺寸
        const StrokeColor="RGB(104,20,20)";// 描边颜色
        const FillColor="RGB(215,204,182)";// 填充颜色
        ctx.lineWidth=R/210*2;// 线宽

        // #1
        ctx.save();
        var r=R*1.00;

        ctx.strokeStyle=StrokeColor;// 左上
        ctx.fillStyle=FillColor;
        drawPolygon(ctx,6,-r/2,-r/2,r/3);
        ctx.fill();
        ctx.stroke();

        ctx.strokeStyle=StrokeColor;// 右上
        ctx.fillStyle=FillColor;
        drawRoundSixPolygon(ctx,+r/2,-r/2,r/3,r/18);
        ctx.fill();
        ctx.stroke();

        ctx.strokeStyle=StrokeColor;// 左下
        ctx.fillStyle=FillColor;
        drawDavidStar(ctx,0,+r/2,r/3);
        ctx.fill();
        ctx.stroke();

        ctx.strokeStyle=StrokeColor;// 右下
        ctx.fillStyle=FillColor;
        // 候补
        ctx.fill();
        ctx.stroke();

        ctx.restore();

        writeText(ctx,WIDTH/2-30,HEIGHT/2-5,"逆火制图","8px consolas","lightgrey");// 版权
    }
}

/*----------------------------------------------------------
函数:绘制大卫之星(即六角星)
x:六角星中心的横坐标
y:六角星中心的纵坐标
radius:六角星中心到顶点的距离
----------------------------------------------------------*/
function drawDavidStar(ctx,x,y,radius){
    var arr=[];

    var innerRadius=radius/Math.sqrt(3);
    for(var i=0;i<=12;i++){
        var theta=i*Math.PI/6+Math.PI/6;
        var point={};

        if(i%2==0){
            point.x=radius*Math.cos(theta);
            point.y=radius*Math.sin(theta);
        }else{
            point.x=innerRadius*Math.cos(theta);
            point.y=innerRadius*Math.sin(theta);
        }

        point.x+=x;
        point.y+=y;

        arr.push(point);
    }

    ctx.beginPath();
    for(var i=0;i<arr.length;i++){
        ctx.lineTo(arr[i].x,arr[i].y);
    }
    ctx.closePath();
}

/*----------------------------------------------------------
函数:用于绘制圆角六边形
ctx:绘图上下文
x:六边形中心横坐标
y:六边形中心纵坐标
R:六边形半径
r:圆角半径
----------------------------------------------------------*/
function drawRoundSixPolygon(ctx,x,y,R,r){
    // 取点
    const N=6;// 六边形边数
    const ROUND=r;// 圆角半径

    var arr=[];// 放顶点三点的数组
    for(var i=0;i<N;i++){
        var theta=Math.PI*2/N*i;

        var r=R;
        var a=createPt(x+r*Math.cos(theta),y+r*Math.sin(theta));

        r=ROUND/Math.sqrt(3);
        var angle=theta+Math.PI/3*2;
        var c=createPt(a.x+r*Math.cos(angle),a.y+r*Math.sin(angle));

        r=ROUND/Math.sqrt(3);
        angle=theta-Math.PI/3*2;
        var b=createPt(a.x+r*Math.cos(angle),a.y+r*Math.sin(angle));

        var arrInner=[b,a,c];
        arr.push(arrInner);
    }

    // 绘图
    ctx.save();
    ctx.beginPath();
    for(var i=0;i<arr.length;i++){
        var b=arr[i][0];
        var a=arr[i][1];
        var c=arr[i][2];

        ctx.lineTo(b.x,b.y);
        ctx.quadraticCurveTo(a.x,a.y,c.x,c.y);
        ctx.lineTo(c.x,c.y);
    }
    ctx.closePath();
    ctx.restore();
}

/*----------------------------------------------------------
函数:绘制正多边形
n:正多边形的边数
x:正多边形中心的横坐标
y:正多边形中心的纵坐标
r:正多边形中心到顶点的距离
----------------------------------------------------------*/
function drawPolygon(ctx,n,x,y,r){
    var polyArr=[];
    for(var i=0;i<n;i++){
        var theta=Math.PI*2/n*i;
        var pt={};
        pt.x=r*Math.cos(theta)+x;
        pt.y=r*Math.sin(theta)+y;
        polyArr.push(pt);
    }

    ctx.beginPath();
    for(let i=0;i<polyArr.length;i++){
        ctx.lineTo(polyArr[i].x,polyArr[i].y);
    }
    ctx.closePath();
}

/*--------------------------------------------------
函数:绘制标准正N角星轮廓,可描边，可填充
ctx:绘图上下文
x:轮廓中心横坐标
y:轮廓中心纵坐标
n:角数
rout:中心到外角尖的距离
rin:中心到内角尖的距离
initAngle:初始角度
---------------------------------------------------*/
function drawNStar(ctx,x,y,n,rout,rin,initAngle){
    var arr=new Array(2*n);

    for(var i=0;i<n;i++){
        var theta=Math.PI*2/n*i+initAngle;
        var p=createPt2(x,y,rout,theta);
        arr[i*2]=p;
    }

    for(var i=0;i<n;i++){
        var theta=Math.PI*2/n*i+Math.PI/n+initAngle;
        var p=createPt2(x,y,rin,theta);
        arr[i*2+1]=p;
    }

    ctx.beginPath();
    for(var i=0;i<arr.length;i++){
        ctx.lineTo(arr[i].x,arr[i].y);
    }
    ctx.closePath();
}

/*----------------------------------------------------------
函数:用于绘制矩形
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
width:矩形宽
height:矩形高
----------------------------------------------------------*/
function drawRect(ctx,x,y,width,height){
    ctx.beginPath();
    ctx.moveTo(x-width/2,y-height/2);
    ctx.lineTo(x+width/2,y-height/2);
    ctx.lineTo(x+width/2,y+height/2);
    ctx.lineTo(x-width/2,y+height/2);
    ctx.closePath();
}


/*----------------------------------------------------------
函数:用于绘制实心圆
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
r:圆半径
style:填充圆的方案
----------------------------------------------------------*/
function drawSolidCircle(ctx,x,y,r,style){
    ctx.fillStyle=style;
    ctx.beginPath();
    ctx.arc(x,y,r,0,Math.PI*2,false);
    ctx.closePath();
    ctx.fill();
}

/*----------------------------------------------------------
函数:以基准点极轴长极角创建一个二维坐标点
baseX:基准点横坐标
baseY:基准点纵坐标
radius:当前点到基准点的距离
theta:当前点到基准点的角度
Pt即Point
----------------------------------------------------------*/
function createPt2(baseX,baseY,radius,theta){
    var retval={};
    retval.x=baseX+radius*Math.cos(theta);
    retval.y=baseY+radius*Math.sin(theta);
    return retval;
}

/*----------------------------------------------------------
函数:直接创建一个二维坐标点
x:横坐标
y:纵坐标
Pt即Point
----------------------------------------------------------*/
function createPt(x,y){
    var retval={};
    retval.x=x;
    retval.y=y;
    return retval;
}

/*----------------------------------------------------------
函数:延时若干毫秒
milliseconds:毫秒数
----------------------------------------------------------*/
function sleep(milliSeconds) {
    const date = Date.now();
    let currDate = null;
    while (currDate - date < milliSeconds) {
        currDate = Date.now();
    }
}

/*----------------------------------------------------------
函数:书写文字
ctx:绘图上下文
x:横坐标
y:纵坐标
text:文字
font:字体
color:颜色
----------------------------------------------------------*/
function writeText(ctx,x,y,text,font,color){
    ctx.save();
    ctx.textBaseline="bottom";
    ctx.textAlign="center";
    ctx.font = font;
    ctx.fillStyle=color;
    ctx.fillText(text,x,y);
    ctx.restore();
}

/*-------------------------------------------------------------
在国企和事业单位，
你会整天顾忌领导的喜好和意见，
必须妥协自己的人格和原则，
迎合那些能够决定你人生前途和命运的人。
对我来说，这是无法忍受的。
--------------------------------------------------------------*/
//-->
</script>

END
