【Canvas与色彩】彩环标靶

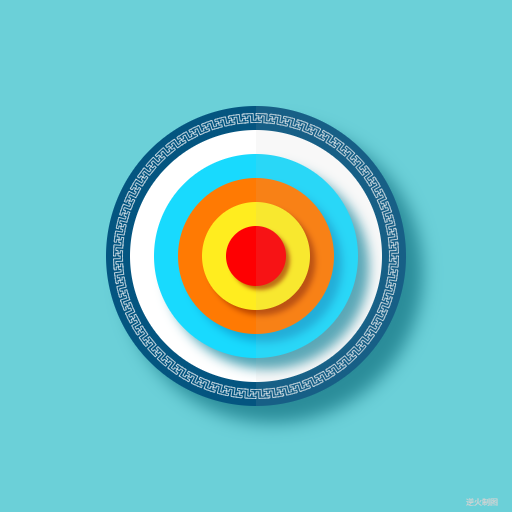

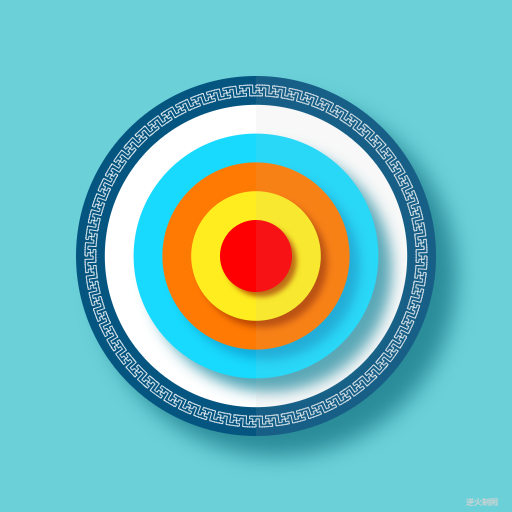

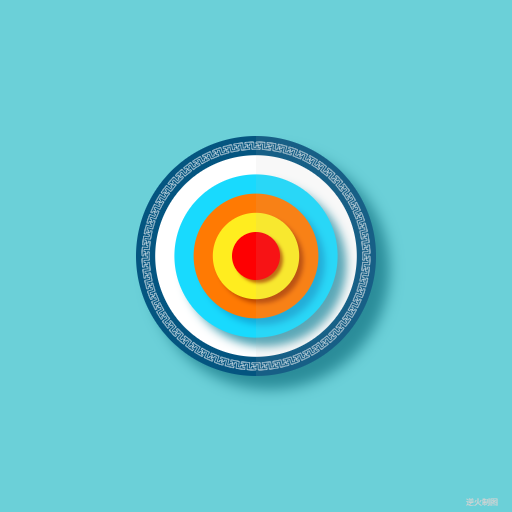

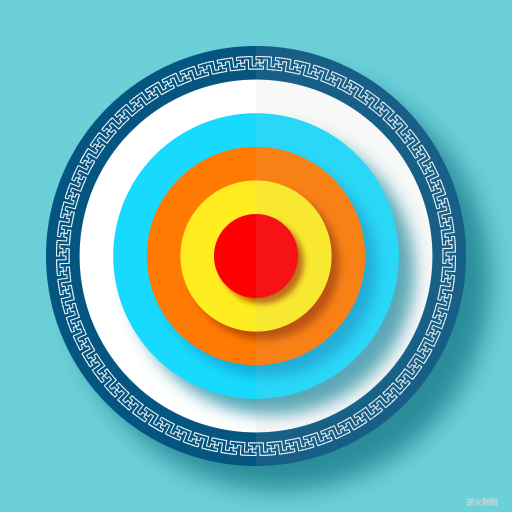

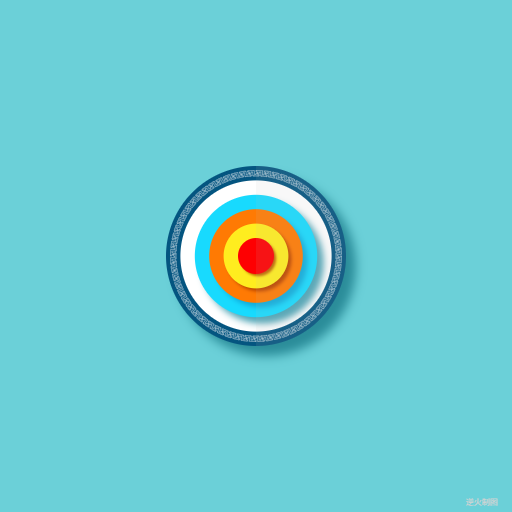

【成图】

【代码】

<!DOCTYPE html>
<html lang="utf-8">
<meta http-equiv="Content-Type" content="text/html; charset=utf-8"/>
<head>
     <title>彩环靶标 Draft1</title>
     <style type="text/css">
     .centerlize{
        margin:0 auto;
        width:1200px;
     }
     </style>
     </head>

     <body onload="init();">
        <div class="centerlize">
            <canvas id="myCanvas" width="12px" height="12px" style="border:1px dotted black;">
                如果看到这段文字说您的浏览器尚不支持HTML5 Canvas，请更换浏览器再试.
            </canvas>
        </div>
     </body>
</html>
<script type="text/javascript">
<!--
/*****************************************************************
* 将全体代码(从<!DOCTYPE到script>)拷贝下来，粘贴到文本编辑器中，
* 另存为.html文件，再用chrome浏览器打开，就能看到实现效果。
******************************************************************/

// canvas的绘图环境
var ctx;

// 高宽
const WIDTH=512;
const HEIGHT=512;

// 舞台对象
var stage;

//-------------------------------
// 初始化
//-------------------------------
function init(){
    // 获得canvas对象
    var canvas=document.getElementById('myCanvas');
    canvas.width=WIDTH;
    canvas.height=HEIGHT;

    // 初始化canvas的绘图环境
    ctx=canvas.getContext('2d');
    ctx.translate(WIDTH/2,HEIGHT/2);// 原点平移

    // 准备
    stage=new Stage();
    stage.init();

    // 开幕
    animate();
}

// 播放动画
function animate(){
    stage.update();
    stage.paintBg(ctx);
    stage.paintFg(ctx);

    // 循环
    if(true){
        //sleep(100);
        window.requestAnimationFrame(animate);
    }
}

// 舞台类
function Stage(){
    // 初始化
    this.init=function(){

    }

    // 更新
    this.update=function(){

    }

    // 画背景
    this.paintBg=function(ctx){
        ctx.clearRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);// 清屏
    }

    // 画前景
    this.paintFg=function(ctx){
        // 底色
        ctx.save();
        ctx.fillStyle = "rgb(107,208,216)";
        ctx.fillRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);
        ctx.restore();

        const R=210;//基准尺寸

        // #1
        ctx.save();
        const L=24;
        ctx.shadowOffsetX=R/210*L; // 阴影
        ctx.shadowOffsetY=R/210*L;
        ctx.shadowColor="rgb(42,140,153)";
        ctx.shadowBlur=R/210*L;
        var r=R*1.00;
        drawSolidCircle(ctx,0,0,r,"rgb(4,85,128)");
        ctx.restore();

        // #3 纹饰
        ctx.save();
        var r=R*1.00;
        var rout=r*0.95;
        var rin=r*0.89;
        var n=64;
        drawLoopWan(ctx,0,0,rout,rin,n,"white",R/210*1);
        ctx.restore();

        // #2
        ctx.save();
        var r=R*0.84;
        drawSolidCircle(ctx,0,0,r,"white");
        ctx.restore();

        // #3
        ctx.save();
        var l=16;
        ctx.shadowOffsetX=R/210*l; // 阴影
        ctx.shadowOffsetY=R/210*l;
        ctx.shadowColor="rgb(79,165,182)";
        ctx.shadowBlur=R/210*l;
        var r=R*0.68;
        drawSolidCircle(ctx,0,0,r,"rgb(24,218,254)");
        ctx.restore();

        // #4
        ctx.save();
        var l=12;
        ctx.shadowOffsetX=R/210*l; // 阴影
        ctx.shadowOffsetY=R/210*l;
        ctx.shadowColor="rgb(18,172,219)";
        ctx.shadowBlur=R/210*l;
        var r=R*0.52;
        drawSolidCircle(ctx,0,0,r,"rgb(255,122,3)");
        ctx.restore();

        // #5
        ctx.save();
        var l=8;
        ctx.shadowOffsetX=R/210*l; // 阴影
        ctx.shadowOffsetY=R/210*l;
        ctx.shadowColor="rgb(187,70,0)";
        ctx.shadowBlur=R/210*l;
        var r=R*0.36;
        drawSolidCircle(ctx,0,0,r,"rgb(255,237,31)");
        ctx.restore();

        // #6
        ctx.save();
        var l=6;
        ctx.shadowOffsetX=R/210*l; // 阴影
        ctx.shadowOffsetY=R/210*l;
        ctx.shadowColor="rgb(190,101,3)";
        ctx.shadowBlur=R/210*l;
        var r=R*0.20;
        drawSolidCircle(ctx,0,0,r,"rgb(254,0,2)");
        ctx.restore();

        // #7
        ctx.save();
        var r=R*1.00;

        ctx.fillStyle="rgba(190,190,190,0.1)";
        ctx.beginPath();
        ctx.moveTo(0,-r);
        ctx.arc(0,0,r,-Math.PI/2,Math.PI/2,false);
        ctx.closePath();
        ctx.fill();
        ctx.restore();

        writeText(ctx,WIDTH/2-30,HEIGHT/2-5,"逆火制图","8px consolas","lightgrey");// 版权
    }
}

/*----------------------------------------------------------
函数:用于绘制环形卍字纹
ctx:绘图上下文
x:图形中心横坐标
y:图形中心纵坐标
rout:外径
rin:内径
n:工字个数
color:颜色
lineWidth:线宽
----------------------------------------------------------*/
function drawLoopWan(ctx,x,y,rout,rin,n,color,lineWidth){
    var T=(rout-rin)/4;     // 径向单元厚度
    var part=Math.PI*2/n;// 每个单元的张角
    const N=5;           // 每个张角分成N份
    var petal=part/N;    // 张角的弧度

    for(var i=0;i<n;i++){
        var startAngle=i*part;
        var endAngle=startAngle+part;

        var a=createPt2(x,y,rout,startAngle);
        var b=createPt2(x,y,rout-1*T,startAngle);
        var c=createPt2(x,y,rout-1*T,startAngle+1*petal);
        var d=createPt2(x,y,rout-2*T,startAngle+1*petal);
        var e=createPt2(x,y,rout-2*T,startAngle+2*petal);
        var f=createPt2(x,y,rout-1*T,startAngle+2*petal);
        var g=createPt2(x,y,rout-1*T,startAngle+3*petal);
        var h=createPt2(x,y,rout-4*T,startAngle+3*petal);
        var ii=createPt2(x,y,rout-4*T,startAngle+7*petal);
        var j=createPt2(x,y,rout-3*T,startAngle+7*petal);
        var kj=createPt2(x,y,rout-3*T,startAngle+6*petal);
        var k=createPt2(x,y,rout-2*T,startAngle+6*petal);
        var l=createPt2(x,y,rout-2*T,startAngle+5*petal);
        var m=createPt2(x,y,rout-3*T,startAngle+5*petal);
        var nn=createPt2(x,y,rout-3*T,startAngle+4*petal);
        var o=createPt2(x,y,rout-0*T,startAngle+4*petal);

        ctx.lineWidth=lineWidth;
        ctx.strokeStyle=color;
        ctx.beginPath();
        ctx.moveTo(a.x,a.y);
        ctx.lineTo(b.x,b.y);
        ctx.arc(x,y,rout-1*T,startAngle,startAngle+1*petal,false);
        ctx.lineTo(d.x,d.y);
        ctx.arc(x,y,rout-2*T,startAngle+1*petal,startAngle+2*petal,false);
        ctx.lineTo(f.x,f.y);
        ctx.arc(x,y,rout-1*T,startAngle+2*petal,startAngle+3*petal,false);
        ctx.lineTo(h.x,h.y);
        ctx.arc(x,y,rout-4*T,startAngle+3*petal,startAngle+7*petal,false);
        ctx.lineTo(j.x,j.y);
        ctx.arc(x,y,rout-3*T,startAngle+7*petal,startAngle+6*petal,true);
        ctx.lineTo(k.x,k.y);
        ctx.arc(x,y,rout-2*T,startAngle+6*petal,startAngle+5*petal,true);
        ctx.lineTo(m.x,m.y);
        ctx.arc(x,y,rout-3*T,startAngle+5*petal,startAngle+4*petal,true);
        ctx.lineTo(o.x,o.y);
        ctx.arc(x,y,rout-0*T,startAngle+4*petal,startAngle+0*petal,true);
        ctx.stroke();
    }
}

/*----------------------------------------------------------
函数:用于绘制矩形
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
width:矩形宽
height:矩形高
----------------------------------------------------------*/
function drawRect(ctx,x,y,width,height){
    ctx.beginPath();
    ctx.moveTo(x-width/2,y-height/2);
    ctx.lineTo(x+width/2,y-height/2);
    ctx.lineTo(x+width/2,y+height/2);
    ctx.lineTo(x-width/2,y+height/2);
    ctx.closePath();
}

/*----------------------------------------------------------
函数:用于绘制实心圆
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
r:圆半径
style:填充圆的方案
----------------------------------------------------------*/
function drawSolidCircle(ctx,x,y,r,style){
    ctx.fillStyle=style;
    ctx.beginPath();
    ctx.arc(x,y,r,0,Math.PI*2,false);
    ctx.closePath();
    ctx.fill();
}

/*----------------------------------------------------------
函数:创建一个二维坐标点
baseX:基准点横坐标
baseY:基准点纵坐标
radius:当前点到基准点的距离
theta:当前点到基准点的角度
Pt即Point
----------------------------------------------------------*/
function createPt2(baseX,baseY,radius,theta){
    var retval={};
    retval.x=baseX+radius*Math.cos(theta);
    retval.y=baseY+radius*Math.sin(theta);
    return retval;
}

/*----------------------------------------------------------
函数:创建一个二维坐标点
x:横坐标
y:纵坐标
Pt即Point
----------------------------------------------------------*/
function createPt(x,y){
    var retval={};
    retval.x=x;
    retval.y=y;
    return retval;
}

/*----------------------------------------------------------
函数:延时若干毫秒
milliseconds:毫秒数
----------------------------------------------------------*/
function sleep(milliSeconds) {
    const date = Date.now();
    let currDate = null;
    while (currDate - date < milliSeconds) {
        currDate = Date.now();
    }
}

/*----------------------------------------------------------
函数:书写文字
ctx:绘图上下文
x:横坐标
y:纵坐标
text:文字
font:字体
color:颜色
----------------------------------------------------------*/
function writeText(ctx,x,y,text,font,color){
    ctx.save();
    ctx.textBaseline="bottom";
    ctx.textAlign="center";
    ctx.font = font;
    ctx.fillStyle=color;
    ctx.fillText(text,x,y);
    ctx.restore();
}

/*-------------------------------------------------------------
