【Canvas与色彩】六角色环

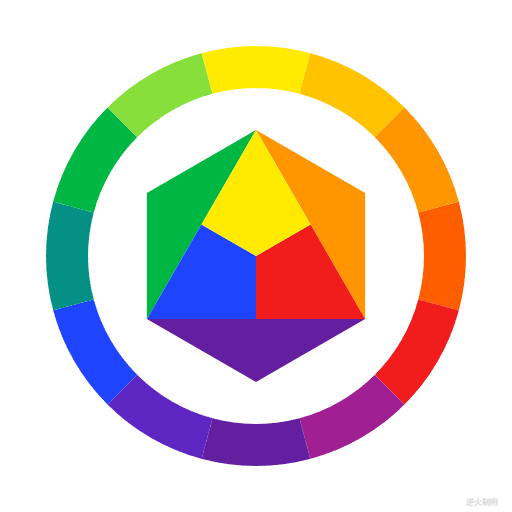

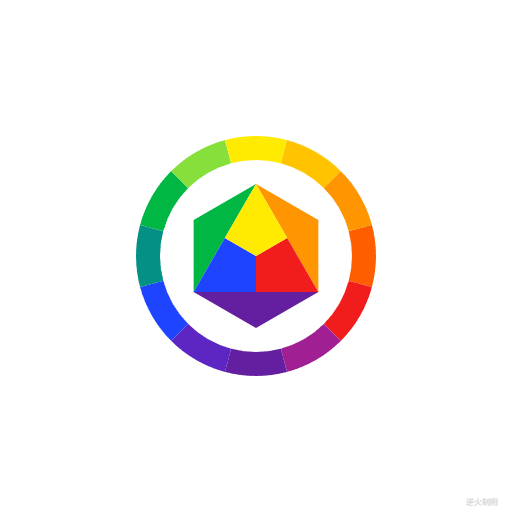

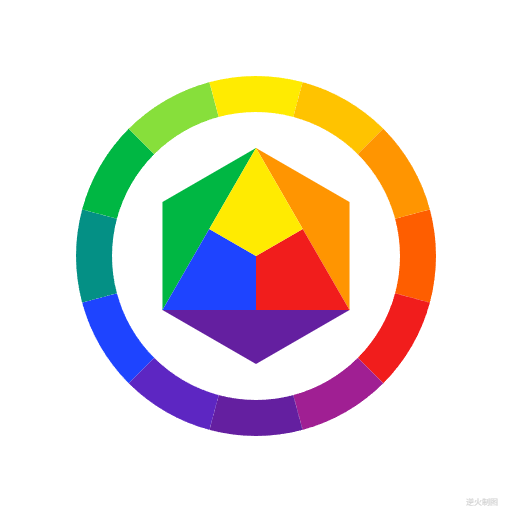

【成图】
【代码】
<!DOCTYPE html>
<html lang="utf-8">
<meta http-equiv="Content-Type" content="text/html; charset=utf-8"/>
<head>
     <title>六角色环 Draft1</title>
     <style type="text/css">
     .centerlize{
        margin:0 auto;
        width:1200px;
     }
     </style>
     </head>

     <body onload="init();">
        <div class="centerlize">
            <canvas id="myCanvas" width="12px" height="12px" style="border:1px dotted black;">
                如果看到这段文字说您的浏览器尚不支持HTML5 Canvas，请更换浏览器再试.
            </canvas>
        </div>
     </body>
</html>
<script type="text/javascript">
<!--
/*****************************************************************
* 将全体代码(从<!DOCTYPE到script>)拷贝下来，粘贴到文本编辑器中，
* 另存为.html文件，再用chrome浏览器打开，就能看到实现效果。
******************************************************************/

// canvas的绘图环境
var ctx;

// 高宽
const WIDTH=512;
const HEIGHT=512;

// 舞台对象
var stage;

//-------------------------------
// 初始化
//-------------------------------
function init(){
    // 获得canvas对象
    var canvas=document.getElementById('myCanvas');
    canvas.width=WIDTH;
    canvas.height=HEIGHT;

    // 初始化canvas的绘图环境
    ctx=canvas.getContext('2d');
    ctx.translate(WIDTH/2,HEIGHT/2);// 原点平移

    // 准备
    stage=new Stage();
    stage.init();

    // 开幕
    animate();
}

// 播放动画
function animate(){
    stage.update();
    stage.paintBg(ctx);
    stage.paintFg(ctx);

    // 循环
    if(true){
        //sleep(100);
        window.requestAnimationFrame(animate);
    }
}

// 舞台类
function Stage(){
    // 初始化
    this.init=function(){

    }

    // 更新
    this.update=function(){

    }

    // 画背景
    this.paintBg=function(ctx){
        ctx.clearRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);// 清屏
    }

    // 画前景
    this.paintFg=function(ctx){
        // 底色
        ctx.save();
        ctx.fillStyle = "white";
        ctx.fillRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);
        ctx.restore();

        const R=210;//基准尺寸

        // 色环
        ctx.save();
        var r=R*1.00;
        var rIn=r*0.8;
        var rOut=r*1.0;
        var N=12;
        var part=Math.PI*2/N;
        var colors=["rgb(254,94,0)","rgb(241,29,28)","rgb(160,31,147)","rgb(100,31,160)",
                    "rgb(93,38,194)","rgb(30,68,255)","rgb(4,144,133)","rgb(0,183,67)",
                    "rgb(135,223,59)","rgb(255,235,1)","rgb(255,195,0)","rgb(255,149,1)"];
        for(var i=0;i<N;i++){
            var startAngle=part*i-part/2;
            var endAngle=startAngle+part;

            ctx.fillStyle=colors[i];
            ctx.beginPath();
            ctx.moveTo(rIn*Math.cos(startAngle),rIn*Math.sin(startAngle));
            ctx.lineTo(rOut*Math.cos(startAngle),rOut*Math.sin(startAngle));
            ctx.arc(0,0,rOut,startAngle,endAngle,false);
            ctx.lineTo(rIn*Math.cos(endAngle),rIn*Math.sin(endAngle));
            ctx.arc(0,0,rIn,endAngle,startAngle,true);
            ctx.closePath();
            ctx.fill();
        }
        ctx.restore();

        // 三角色块
        ctx.save();
        var r=R*0.60;
        var N=3;
        var part=Math.PI*2/N;
        var colors=["rgb(255,149,1)","rgb(100,31,160)","rgb(0,183,67)"];
        for(var i=0;i<N;i++){
            var theta=part*i+Math.PI/6;
            var a=createPt(r*Math.cos(theta),r*Math.sin(theta));

            var angle=theta-Math.PI*2/3;
            var b=createPt(a.x+r*Math.cos(angle),a.y+r*Math.sin(angle));
            var c=createPt(r*Math.cos(angle),r*Math.sin(angle));

            ctx.fillStyle=colors[i];
            ctx.beginPath();
            ctx.moveTo(a.x,a.y);
            ctx.lineTo(b.x,b.y);
            ctx.lineTo(c.x,c.y);
            ctx.closePath();
            ctx.fill();
        }
        ctx.restore();

        // 钻石色块
        ctx.save();
        var r=R*0.60;
        var N=3;
        var part=Math.PI*2/N;
        var colors=["rgb(241,29,28)","rgb(30,68,255)","rgb(255,235,1)"];
        for(var i=0;i<N;i++){
            var theta=part*i+Math.PI/6;
            var a=createPt(r*Math.cos(theta),r*Math.sin(theta));
            var b=createPt(r*Math.cos(theta+Math.PI*2/3),r*Math.sin(theta+Math.PI*2/3));
            var c=createPt(r*Math.cos(theta+Math.PI*4/3),r*Math.sin(theta+Math.PI*4/3));
            var a1=createPt(a.x/2+c.x/2,a.y/2+c.y/2);
            var a2=createPt(a.x/2+b.x/2,a.y/2+b.y/2);

            ctx.fillStyle=colors[i];
            ctx.beginPath();
            ctx.moveTo(0,0);
            ctx.lineTo(a1.x,a1.y);
            ctx.lineTo(a.x,a.y);
            ctx.lineTo(a2.x,a2.y);
            ctx.closePath();
            ctx.fill();
        }
        ctx.restore();

        writeText(ctx,WIDTH/2-30,HEIGHT/2-5,"逆火制图","8px consolas","lightgrey");// 版权
    }
}

/*----------------------------------------------------------
函数:用于绘制实心圆
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
r:圆半径
style:填充圆的方案
----------------------------------------------------------*/
function drawSolidCircle(ctx,x,y,r,style){
    ctx.fillStyle=style;
    ctx.beginPath();
    ctx.arc(x,y,r,0,Math.PI*2,false);
    ctx.closePath();
    ctx.fill();
}

/*----------------------------------------------------------
函数:创建一个二维坐标点
x:横坐标
y:纵坐标
Pt即Point
----------------------------------------------------------*/
function createPt(x,y){
    var retval={};
    retval.x=x;
    retval.y=y;
    return retval;
}

/*----------------------------------------------------------
函数:延时若干毫秒
milliseconds:毫秒数
----------------------------------------------------------*/
function sleep(milliSeconds) {
    const date = Date.now();
    let currDate = null;
    while (currDate - date < milliSeconds) {
        currDate = Date.now();
    }
}

/*----------------------------------------------------------
函数:书写文字
ctx:绘图上下文
x:横坐标
y:纵坐标
text:文字
font:字体
color:颜色
----------------------------------------------------------*/
function writeText(ctx,x,y,text,font,color){
    ctx.save();
    ctx.textBaseline="bottom";
    ctx.textAlign="center";
    ctx.font = font;
    ctx.fillStyle=color;
    ctx.fillText(text,x,y);
    ctx.restore();
}

/*-------------------------------------------------------------
相对于其它国字号单位，
国足吃亏就吃亏在
时不时得拉出去和人家真刀真枪遛遛。
--------------------------------------------------------------*/
//-->
</script>
END
