【Canvas与logo】安布雷拉伞公司方形胸标

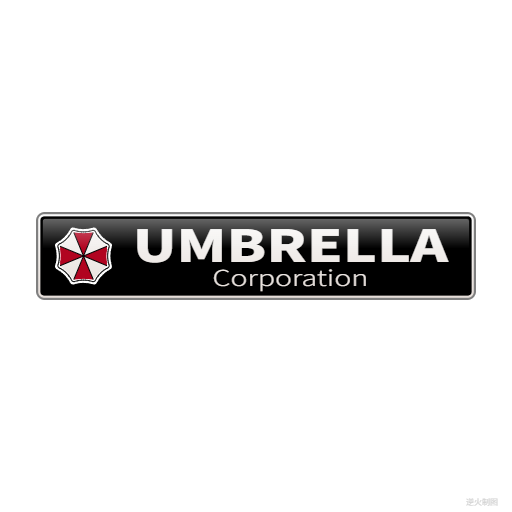

【成图】
【代码】
<!DOCTYPE html>
<html lang="utf-8">
<meta http-equiv="Content-Type" content="text/html; charset=utf-8"/>
<head>
     <title>安布雷拉伞公司方形胸标 Draft1</title>
     <style type="text/css">
     .centerlize{
        margin:0 auto;
        width:1200px;
     }
     </style>
     </head>

     <body onload="init();">
        <div class="centerlize">
            <canvas id="myCanvas" width="12px" height="12px" style="border:1px dotted black;">
                如果看到这段文字说您的浏览器尚不支持HTML5 Canvas，请更换浏览器再试.
            </canvas>
        </div>
     </body>
</html>
<script type="text/javascript">
<!--
/*****************************************************************
* 将全体代码(从<!DOCTYPE到script>)拷贝下来，粘贴到文本编辑器中，
* 另存为.html文件，再用chrome浏览器打开，就能看到实现效果。
******************************************************************/

// canvas的绘图环境
var ctx;

// 高宽
const WIDTH=512;
const HEIGHT=512;

// 舞台对象
var stage;

//-------------------------------
// 初始化
//-------------------------------
function init(){
    // 获得canvas对象
    var canvas=document.getElementById('myCanvas');
    canvas.width=WIDTH;
    canvas.height=HEIGHT;

    // 初始化canvas的绘图环境
    ctx=canvas.getContext('2d');
    ctx.translate(WIDTH/2,HEIGHT/2);// 原点平移

    // 准备
    stage=new Stage();
    stage.init();

    // 开幕
    animate();
}

// 播放动画
function animate(){
    stage.update();
    stage.paintBg(ctx);
    stage.paintFg(ctx);

    // 循环
    if(true){
        //sleep(100);
        window.requestAnimationFrame(animate);
    }
}

// 舞台类
function Stage(){
    // 初始化
    this.init=function(){

    }

    // 更新
    this.update=function(){

    }

    // 画背景
    this.paintBg=function(ctx){
        ctx.clearRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);// 清屏
    }

    // 画前景
    this.paintFg=function(ctx){
        // 底色
        //ctx.save();
        //ctx.fillStyle = "white";
        //ctx.fillRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);
        //ctx.restore();

        const R=220;//基准尺寸
        var ct=createPt(0,0);// ct=center

        // #1 灰边
        ctx.save();
        var r=R*1.00;
        var w=2*r;
        var h=w/5;
        ctx.fillStyle="grey";
        drawRoundRect(ctx,ct.x,ct.y,w,h,h/10);
        ctx.fill();
        ctx.restore();

        // #2 外圈
        ctx.save();
        w-=r*0.02;
        h-=r*0.02;
        var top=createPt2(ct.x,ct.y,h/2,-Math.PI/2);
        var bottom=createPt2(ct.x,ct.y,h/2,Math.PI/2);
        var gnt=ctx.createLinearGradient(top.x,top.y,bottom.x,bottom.y);
        gnt.addColorStop(0,"rgb(250,250,250)");
        gnt.addColorStop(1,"rgb(230,222,217)");
        ctx.fillStyle=gnt;
        drawRoundRect(ctx,ct.x,ct.y,w,h,h/10-r*0.01);
        ctx.fill();
        ctx.restore();

        // #3 黑底
        ctx.save();
        w-=r*0.02;
        h-=r*0.02;
        var top=createPt2(ct.x,ct.y,h/2,-Math.PI/2);
        var bottom=createPt2(ct.x,ct.y,h/2,Math.PI/2);
        var gnt=ctx.createLinearGradient(top.x,top.y,bottom.x,bottom.y);
        gnt.addColorStop(0,"rgb(250,250,250)");
        gnt.addColorStop(1,"rgb(230,222,217)");
        ctx.fillStyle="black";
        drawRoundRect(ctx,ct.x,ct.y,w,h,h/10-r*0.02);
        ctx.fill();
        ctx.restore();

        // #4 伞logo
        ctx.save();
        var center=createPt2(ct.x,ct.y,w/2*0.8,Math.PI);
        var r=h*0.4;
        ctx.fillStyle="white";// 白轮廓
        drawAmbrella(ctx,center.x,center.y,r,Math.PI/8,r/10);
        ctx.fill();

        var r=h*0.4*0.90;
        ctx.lineWidth=R/220*1;
        ctx.strokeStyle="black";// 边框
        drawAmbrella(ctx,center.x,center.y,r,Math.PI/8,r/10);
        ctx.stroke();

        var r=h*0.4*0.85;
        drawAmbrella(ctx,center.x,center.y,r,Math.PI/8,r/10);
        ctx.clip();    // 限制范围

        var r=h*0.4*0.80;
        for(var i=0;i<8;i++){// 红白瓣
            var theta=Math.PI/4*i+Math.PI/8;
            var a=createPt2(center.x,center.y,r,theta);
            var b=createPt2(center.x,center.y,r,theta+Math.PI/4);

            ctx.fillStyle=(i%2==0)?gnt:"rgb(177,4,32)";
            ctx.beginPath();
            ctx.moveTo(center.x,center.y);
            ctx.lineTo(a.x,a.y);
            ctx.lineTo(b.x,b.y);
            ctx.closePath();
            ctx.fill();
        }

        for(var i=0;i<4;i++){// 分瓣线
            var theta=Math.PI/4*i+Math.PI/8;
            var a=createPt2(center.x,center.y,r,theta);
            var b=createPt2(center.x,center.y,r,theta+Math.PI);

            ctx.strokeStyle="black";
            ctx.beginPath();
            ctx.lineTo(a.x,a.y);
            ctx.lineTo(b.x,b.y);
            ctx.stroke();
        }
        ctx.restore();

        // #5 文字
        ctx.save();
        var r=R*1.00;
        ctx.scale(1.3,1);
        writeText(ctx,ct.x+r*0.12,ct.y+r*0.05,"UMBRELLA",r*0.20+"px Noto Sans SC Black",gnt);
        writeText(ctx,ct.x+r*0.12,ct.y+r*0.15,"Corporation",r*0.1+"px Noto Sans SC Light",gnt);
        ctx.restore();

        // #6 玻璃光
        ctx.save();
        w-=r*0.02;
        h-=r*0.02;
        drawRoundRect(ctx,ct.x,ct.y,w,h,h*0.04);
        ctx.clip();

        var top=createPt2(ct.x,ct.y,h/2,-Math.PI/2);
        var bottom=createPt2(ct.x,ct.y,h/2,Math.PI/2);
        var gnt=ctx.createLinearGradient(top.x,top.y,bottom.x,bottom.y);
        gnt.addColorStop(0,"rgba(255,255,255,0.4)");
        gnt.addColorStop(0.1,"rgba(255,255,255,0.3)");
        gnt.addColorStop(0.2,"rgba(255,255,255,0.2)");
        gnt.addColorStop(0.3,"rgba(255,255,255,0.1)");
        gnt.addColorStop(0.4,"rgba(255,255,255,0.0)");
        gnt.addColorStop(1,"rgba(255,255,255,0.0)");
        ctx.fillStyle=gnt;
        drawRect(ctx,ct.x,ct.y,w,h);
        ctx.fill();
        ctx.restore();


        writeText(ctx,WIDTH/2-30,HEIGHT/2-5,"逆火制图","8px consolas","lightgrey");// 版权
    }
}

/*----------------------------------------------------------
函数:用于绘制安布雷拉伞外轮廓
ctx:绘图上下文
x:轮廓中心横坐标
y:轮廓中心纵坐标
R:伞中心到尖端半径
initAngle:初始角度
round:圆角半径
----------------------------------------------------------*/
function drawAmbrella(ctx,x,y,R,initAngle,round){
    var ct=createPt(x,y);// ct=center

    var arr=[];// 放端点的数组
    for(var i=0;i<8;i++){
        var theta=Math.PI/4*i+initAngle;
        var a=createPt2(ct.x,ct.y,R,theta);// 当前角
        var b=createPt2(ct.x,ct.y,R,theta+Math.PI/4);// 下一角
        var c=createPt(0,0);// 以ab为对称轴，ct的镜像点，即圆弧的圆心
        c.x=a.x+b.x-ct.x;
        c.y=a.y+b.y-ct.y;

        var startAngle=theta-Math.PI/4*3;// 起始角
        var endAngle=theta-Math.PI;// 结束角
        var unit={"o":c,r:R,"startAngle":startAngle,"endAngle":endAngle,};
        arr.push(unit);
    }

    var biasAngle=round/R;// 圆角半径占据的偏移角

    ctx.beginPath();
    for(var i=0;i<arr.length;i++){
        var unit=arr[i];
        ctx.arc(unit.o.x,unit.o.y,unit.r,unit.startAngle-biasAngle,unit.endAngle+biasAngle,true);// 画圆弧

        var a=createPt2(unit.o.x,unit.o.y,unit.r,unit.endAngle+biasAngle);// 贝塞尔曲线起点
        var b=createPt2(unit.o.x,unit.o.y,unit.r,unit.endAngle);// 贝塞尔曲线终点
        var nextUnitIdx=(i+1)%(arr.length);
        var nextUnit=arr[nextUnitIdx];// 得到下一个顶点
        var c=createPt2(nextUnit.o.x,nextUnit.o.y,nextUnit.r,nextUnit.startAngle-biasAngle);// 贝塞尔曲线控制点

        ctx.quadraticCurveTo(b.x,b.y,c.x,c.y);// 用贝塞尔曲线光滑连接圆弧
    }
    ctx.closePath();
}

/*----------------------------------------------------------
函数:用于绘制圆角矩形
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
width:矩形宽
height:矩形高
radius:圆角半径
----------------------------------------------------------*/
function drawRoundRect(ctx,x,y,width,height,radius){
    ctx.beginPath();
    ctx.moveTo(x-width/2+radius,y-height/2);
    ctx.lineTo(x+width/2-radius,y-height/2);
    ctx.arcTo(x+width/2,y-height/2,x+width/2,y-height/2+radius,radius);
    ctx.lineTo(x+width/2,y-height/2+radius);
    ctx.lineTo(x+width/2,y+height/2-radius);
    ctx.arcTo(x+width/2,y+height/2,x+width/2-radius,y+height/2,radius);
    ctx.lineTo(x+width/2-radius,y+height/2);
    ctx.lineTo(x-width/2+radius,y+height/2);
    ctx.arcTo(x-width/2,y+height/2,x-width/2,y+height/2-radius,radius);
    ctx.lineTo(x-width/2,y+height/2-radius);
    ctx.lineTo(x-width/2,y-height/2+radius);
    ctx.arcTo(x-width/2,y-height/2,x-width/2+radius,y-height/2,radius);
    ctx.closePath();
}

/*----------------------------------------------------------
函数:用于绘制矩形
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
width:矩形宽
height:矩形高
----------------------------------------------------------*/
function drawRect(ctx,x,y,width,height){
    ctx.beginPath();
    ctx.moveTo(x-width/2,y-height/2);
    ctx.lineTo(x+width/2,y-height/2);
    ctx.lineTo(x+width/2,y+height/2);
    ctx.lineTo(x-width/2,y+height/2);
    ctx.closePath();
}

/*----------------------------------------------------------
函数:用于绘制实心圆
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
r:圆半径
style:填充圆的方案
----------------------------------------------------------*/
function drawSolidCircle(ctx,x,y,r,style){
    ctx.fillStyle=style;
    ctx.beginPath();
    ctx.arc(x,y,r,0,Math.PI*2,false);
    ctx.closePath();
    ctx.fill();
}

/*----------------------------------------------------------
函数:创建一个二维坐标点
baseX:基准点横坐标
baseY:基准点纵坐标
radius:当前点到基准点的距离
theta:当前点到基准点的角度
Pt即Point
----------------------------------------------------------*/
function createPt2(baseX,baseY,radius,theta){
    var retval={};
    retval.x=baseX+radius*Math.cos(theta);
    retval.y=baseY+radius*Math.sin(theta);
    return retval;
}

/*----------------------------------------------------------
函数:创建一个二维坐标点
x:横坐标
y:纵坐标
Pt即Point
----------------------------------------------------------*/
function createPt(x,y){
    var retval={};
    retval.x=x;
    retval.y=y;
    return retval;
}

/*----------------------------------------------------------
函数:延时若干毫秒
milliseconds:毫秒数
----------------------------------------------------------*/
function sleep(milliSeconds) {
    const date = Date.now();
    let currDate = null;
    while (currDate - date < milliSeconds) {
        currDate = Date.now();
    }
}

/*----------------------------------------------------------
函数:书写文字
ctx:绘图上下文
x:横坐标
y:纵坐标
text:文字
font:字体
color:颜色
----------------------------------------------------------*/
function writeText(ctx,x,y,text,font,color){
    ctx.save();
    ctx.textBaseline="bottom";
    ctx.textAlign="center";
    ctx.font = font;
    ctx.fillStyle=color;
    ctx.fillText(text,x,y);
    ctx.restore();
}

/*-------------------------------------------------------------
人海中有许多茫然痴心的追逐，你的苦，我也有感触。
--------------------------------------------------------------*/
//-->
</script>
END
