【Canvas与旗帜】圆角玻璃光三辰旗

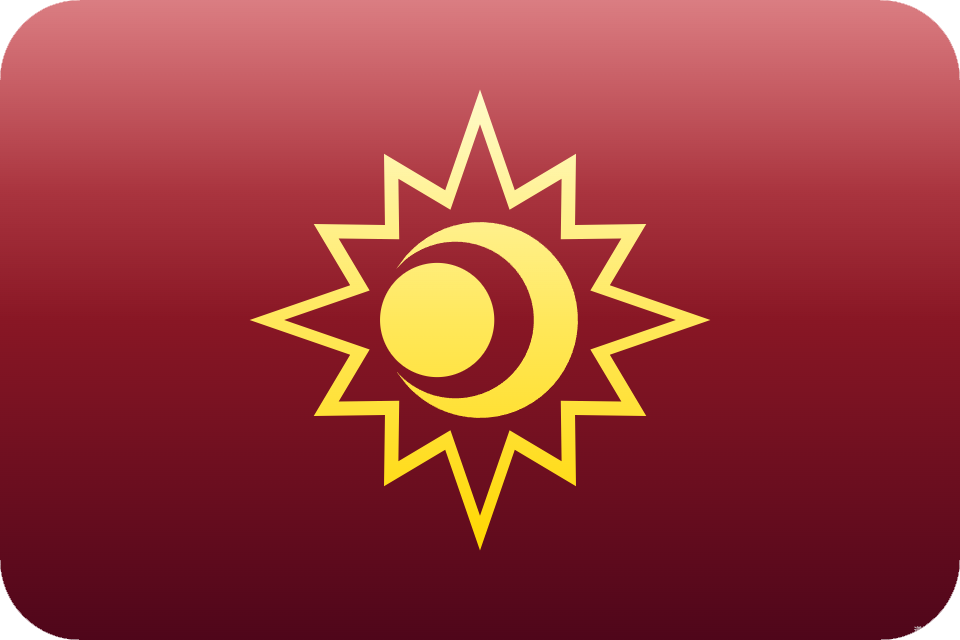

【成图】

1

2

3

4

5

【代码】

<!DOCTYPE html>
<html lang="utf-8">
<meta http-equiv="Content-Type" content="text/html; charset=utf-8"/>
<head>
     <title>圆角玻璃光三辰旗 Draft1</title>
     <style type="text/css">
     .centerlize{
        margin:0 auto;
        width:1200px;
     }
     </style>
     </head>

     <body onload="init();">
        <div class="centerlize">
            <canvas id="myCanvas" width="12px" height="12px" style="border:1px dotted black;">
                如果看到这段文字说您的浏览器尚不支持HTML5 Canvas，请更换浏览器再试.
            </canvas>
        </div>
     </body>
</html>
<script type="text/javascript">
<!--
/*****************************************************************
* 将全体代码(从<!DOCTYPE到script>)拷贝下来，粘贴到文本编辑器中，
* 另存为.html文件，再用chrome浏览器打开，就能看到实现效果。
******************************************************************/

// canvas的绘图环境
var ctx;

// 高宽
const RATIO=4;
const WIDTH=3*64*RATIO;
const HEIGHT=2*64*RATIO;

// 舞台对象
var stage;

//-------------------------------
// 初始化
//-------------------------------
function init(){
    // 获得canvas对象
    var canvas=document.getElementById('myCanvas');
    canvas.width=WIDTH;
    canvas.height=HEIGHT;

    // 初始化canvas的绘图环境
    ctx=canvas.getContext('2d');
    ctx.translate(WIDTH/2,HEIGHT/2);// 原点平移

    // 准备
    stage=new Stage();
    stage.init();

    // 开幕
    animate();
}

// 播放动画
function animate(){
    stage.update();
    stage.paintBg(ctx);
    stage.paintFg(ctx);

    // 循环
    if(true){
        //sleep(100);
        window.requestAnimationFrame(animate);
    }
}

// 舞台类
function Stage(){
    // 初始化
    this.init=function(){

    }

    // 更新
    this.update=function(){

    }

    // 画背景
    this.paintBg=function(ctx){
        ctx.clearRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);// 清屏
    }

    // 画前景
    this.paintFg=function(ctx){
        // 底色
        //ctx.save();
        //ctx.fillStyle = "red";
        //ctx.fillRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);
        //ctx.restore();

        var ct=createPt(0,0);// ct=center

        // #1 旗面
        ctx.save();
        var w=WIDTH;
        var h=HEIGHT;

        drawRoundRect(ctx,ct.x,ct.y,w,h,h/8);
        ctx.clip();

        var gnt=ctx.createLinearGradient(0,h/2,0,-h/2);
        gnt.addColorStop(0,"rgb(79,6,26)");
        gnt.addColorStop(1,"rgb(194,39,47)");
        ctx.fillStyle=gnt;
        drawRect(ctx,0,0,w,h);
        ctx.fill();

        var radius=h*0.3;// 三晨星外接圆半径

        var top=createPt2(ct.x,ct.y,radius*1.2,-Math.PI/2);
        var bottom=createPt2(ct.x,ct.y,radius*1.2,Math.PI/2);
        var gnt1=ctx.createLinearGradient(top.x,top.y,bottom.x,bottom.y);
        gnt1.addColorStop(0,"rgb(255,249,183)");
        gnt1.addColorStop(1,"gold");

        ctx.fillStyle=gnt1;
        drawSanchenStar(ctx,ct.x,ct.y,12,radius,radius*0.7,radius*1.2,0);// 三辰星外轮廓
        ctx.fill();

        radius*=0.85;
        ctx.fillStyle=gnt;
        drawSanchenStar(ctx,ct.x,ct.y,12,radius,radius*0.7,radius*1.2,0);// 三辰星内轮廓
        ctx.fill();

        drawMoon(ctx,ct.x,ct.y,radius*0.6,gnt1);// 画月亮

        radius*=0.35;
        drawSolidCircle(ctx,ct.x-radius*0.75,ct.y,radius,gnt1);// 画小圆
        ctx.restore();

        // #2 玻璃光
        ctx.save();
        drawRoundRect(ctx,ct.x,ct.y,w,h,h*0.125);
        ctx.clip();

        var top=createPt2(ct.x,ct.y,h/2,-Math.PI/2);
        var bottom=createPt2(ct.x,ct.y,h/2,Math.PI/2);
        var gnt=ctx.createLinearGradient(top.x,top.y,bottom.x,bottom.y);
        gnt.addColorStop(0,"rgba(255,255,255,0.4)");
        gnt.addColorStop(0.3,"rgba(255,255,255,0.1)");
        gnt.addColorStop(0.5,"rgba(255,255,255,0.0)");
        gnt.addColorStop(1,"rgba(255,255,255,0.0)");
        ctx.fillStyle=gnt;
        drawRect(ctx,ct.x,ct.y,w,h);
        ctx.fill();
        ctx.clip();

        writeText(ctx,WIDTH/2-30,HEIGHT/2-5,"逆火制图","8px consolas","lightgrey");// 版权
    }
}

/*----------------------------------------------------------
函数:用于绘制弯月
ctx:绘图上下文
x:星月大圆中心横坐标
y:星月大圆中心纵坐标
R:星月大圆半径
----------------------------------------------------------*/
function drawMoon(ctx,x,y,R,color){
    var d=R/20*5;   // 大小两圆心距离
    var r=R/20*16;  // 小圆半径
    var theta=0.715;// 用角度月亮尖角会出须须，用0.715反而视觉效果更好。

    ctx.fillStyle=color;

    ctx.beginPath();// 新月
    ctx.arc(x,y,R,Math.PI+theta,Math.PI-theta,false);
    ctx.arc(x-d,y,r,Math.PI-theta,Math.PI+theta,true);
    ctx.closePath();
    ctx.fill();
}

/*--------------------------------------------------
函数:绘制三辰星轮廓,可描边，可填充
ctx:绘图上下文
x:轮廓中心横坐标
y:轮廓中心纵坐标
n:角数
rout:中心到外角尖的距离
rin:中心到内角尖的距离
initAngle:初始角度
---------------------------------------------------*/
function drawSanchenStar(ctx,x,y,n,rout,rin,rmax,initAngle){
    var arr=new Array(2*n);

    for(var i=0;i<n;i++){
        var theta=Math.PI*2/n*i+initAngle;
        var p=createPt2(x,y,rout,theta);
        if(i%3==0){
            p=createPt2(x,y,rmax,theta);
        }

        arr[i*2]=p;

    }

    for(var i=0;i<n;i++){
        var theta=Math.PI*2/n*i+Math.PI/n+initAngle;
        var p=createPt2(x,y,rin,theta);
        arr[i*2+1]=p;
    }

    ctx.beginPath();
    for(var i=0;i<arr.length;i++){
        ctx.lineTo(arr[i].x,arr[i].y);
    }
    ctx.closePath();
}

/*----------------------------------------------------------
函数:用于绘制圆角矩形
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
width:矩形宽
height:矩形高
radius:圆角半径
----------------------------------------------------------*/
function drawRoundRect(ctx,x,y,width,height,radius){
    ctx.beginPath();
    ctx.moveTo(x-width/2+radius,y-height/2);
    ctx.lineTo(x+width/2-radius,y-height/2);
    ctx.arcTo(x+width/2,y-height/2,x+width/2,y-height/2+radius,radius);
    ctx.lineTo(x+width/2,y-height/2+radius);
    ctx.lineTo(x+width/2,y+height/2-radius);
    ctx.arcTo(x+width/2,y+height/2,x+width/2-radius,y+height/2,radius);
    ctx.lineTo(x+width/2-radius,y+height/2);
    ctx.lineTo(x-width/2+radius,y+height/2);
    ctx.arcTo(x-width/2,y+height/2,x-width/2,y+height/2-radius,radius);
    ctx.lineTo(x-width/2,y+height/2-radius);
    ctx.lineTo(x-width/2,y-height/2+radius);
    ctx.arcTo(x-width/2,y-height/2,x-width/2+radius,y-height/2,radius);
    ctx.closePath();
}

/*----------------------------------------------------------
函数:用于绘制矩形
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
width:矩形宽
height:矩形高
----------------------------------------------------------*/
function drawRect(ctx,x,y,width,height){
    ctx.beginPath();
    ctx.moveTo(x-width/2,y-height/2);
    ctx.lineTo(x+width/2,y-height/2);
    ctx.lineTo(x+width/2,y+height/2);
    ctx.lineTo(x-width/2,y+height/2);
    ctx.closePath();
}

/*----------------------------------------------------------
函数:用于绘制实心圆
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
r:圆半径
style:填充圆的方案
----------------------------------------------------------*/
function drawSolidCircle(ctx,x,y,r,style){
    ctx.fillStyle=style;
    ctx.beginPath();
    ctx.arc(x,y,r,0,Math.PI*2,false);
    ctx.closePath();
    ctx.fill();
}

/*----------------------------------------------------------
函数:创建一个二维坐标点
baseX:基准点横坐标
baseY:基准点纵坐标
radius:当前点到基准点的距离
theta:当前点到基准点的角度
Pt即Point
----------------------------------------------------------*/
function createPt2(baseX,baseY,radius,theta){
    var retval={};
    retval.x=baseX+radius*Math.cos(theta);
    retval.y=baseY+radius*Math.sin(theta);
    return retval;
}

/*----------------------------------------------------------
函数:创建一个二维坐标点
x:横坐标
y:纵坐标
Pt即Point
----------------------------------------------------------*/
function createPt(x,y){
    var retval={};
    retval.x=x;
    retval.y=y;
    return retval;
}

/*----------------------------------------------------------
函数:延时若干毫秒
milliseconds:毫秒数
----------------------------------------------------------*/
function sleep(milliSeconds) {
    const date = Date.now();
    let currDate = null;
    while (currDate - date < milliSeconds) {
        currDate = Date.now();
    }
}

/*----------------------------------------------------------
函数:书写文字
ctx:绘图上下文
x:横坐标
y:纵坐标
text:文字
font:字体
color:颜色
----------------------------------------------------------*/
function writeText(ctx,x,y,text,font,color){
    ctx.save();
    ctx.textBaseline="bottom";
    ctx.textAlign="center";
    ctx.font = font;
    ctx.fillStyle=color;
    ctx.fillText(text,x,y);
    ctx.restore();
}

/*-------------------------------------------------------------
如何看待饺子等成功人士的家里蹲岁月

写小说的都知道，干大事的角色在低谷期可以蹭吃蹭喝、游手好闲，
但绝不能花大把时间打螺丝端盘子扛钢筋，
即使工作也要做一份比较清闲自由的。
因为谋划大事是要长时间思考的，
绝对不能让自己陷入身心俱疲大脑麻木的状态，
而且历史上许多大人物确实是这样过来的。
--------------------------------------------------------------*/
//-->
</script>
