【Canvas与玻璃光】红环三角启动按钮

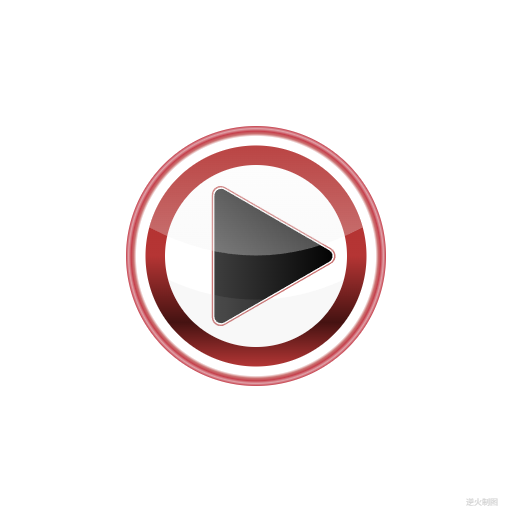

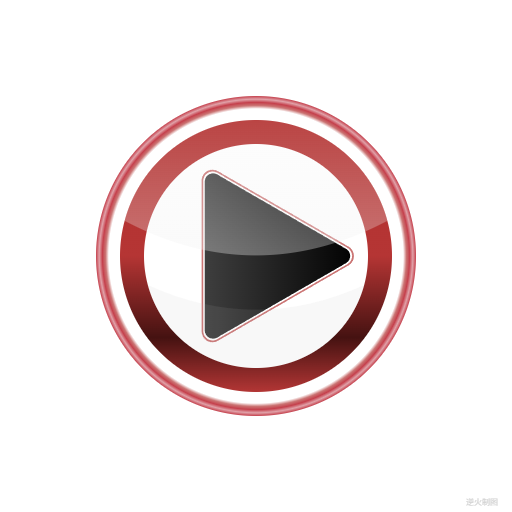

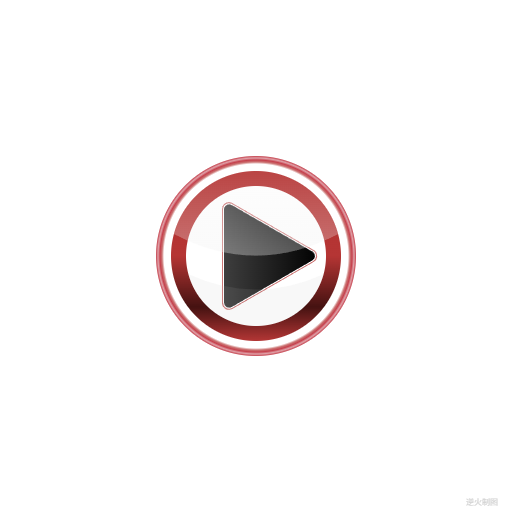

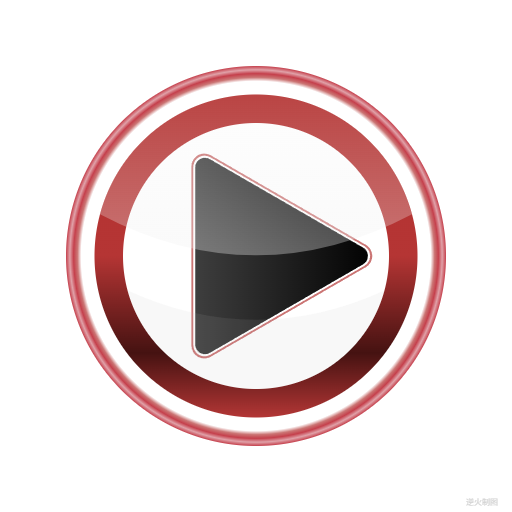

【成图】

1

2

3

4

5

【代码】

<!DOCTYPE html>
<html lang="utf-8">
<meta http-equiv="Content-Type" content="text/html; charset=utf-8"/>
<head>
     <title>红环三角启动按钮 Draft2</title>
     <style type="text/css">
     .centerlize{
        margin:0 auto;
        width:1200px;
     }
     </style>
     </head>

     <body onload="init();">
        <div class="centerlize">
            <canvas id="myCanvas" width="12px" height="12px" style="border:1px dotted black;">
                如果看到这段文字说您的浏览器尚不支持HTML5 Canvas，请更换浏览器再试.
            </canvas>
        </div>
     </body>
</html>
<script type="text/javascript">
<!--
/*****************************************************************
* 将全体代码(从<!DOCTYPE到script>)拷贝下来，粘贴到文本编辑器中，
* 另存为.html文件，再用chrome浏览器打开，就能看到实现效果。
******************************************************************/

// canvas的绘图环境
var ctx;

// 高宽
const WIDTH=512;
const HEIGHT=512;

// 舞台对象
var stage;

//-------------------------------
// 初始化
//-------------------------------
function init(){
    // 获得canvas对象
    var canvas=document.getElementById('myCanvas');
    canvas.width=WIDTH;
    canvas.height=HEIGHT;

    // 初始化canvas的绘图环境
    ctx=canvas.getContext('2d');
    ctx.translate(WIDTH/2,HEIGHT/2);// 原点平移

    // 准备
    stage=new Stage();
    stage.init();

    // 开幕
    animate();
}

// 播放动画
function animate(){
    stage.update();
    stage.paintBg(ctx);
    stage.paintFg(ctx);

    // 循环
    if(true){
        //sleep(100);
        window.requestAnimationFrame(animate);
    }
}

// 舞台类
function Stage(){
    // 初始化
    this.init=function(){

    }

    // 更新
    this.update=function(){

    }

    // 画背景
    this.paintBg=function(ctx){
        ctx.clearRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);// 清屏
    }

    // 画前景
    this.paintFg=function(ctx){
        // 底色
        /*ctx.save();
        ctx.fillStyle = "white";
        ctx.fillRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);
        ctx.restore();*/

        const R=220;//基准尺寸
        var ct=createPt(0,0);

        // #1 外圈
        ctx.save();
        var r=R*1.00;
        var gnt=ctx.createRadialGradient(0,0,0,0,0,r);
        gnt.addColorStop(0,"rgb(255,255,255)");
        gnt.addColorStop(0.92,"white");
        gnt.addColorStop(0.94,"rgb(203,117,116)");
        gnt.addColorStop(0.96,"rgb(197,64,76)");
        gnt.addColorStop(0.98,"rgb(224,161,168)");
        gnt.addColorStop(1,"rgb(197,64,76)");
        drawSolidCircle(ctx,ct.x,ct.y,r,gnt);
        ctx.restore();

        // #2 红环
        ctx.save();
        var r=R*0.85;
        var top=createPt2(ct.x,ct.y,r,-Math.PI/2);
        var bottom=createPt2(ct.x,ct.y,r,Math.PI/2);
        var gnt=ctx.createLinearGradient(top.x,top.y,bottom.x,bottom.y);
        gnt.addColorStop(0,"rgb(180,49,48)");
        gnt.addColorStop(0.5,"rgb(181,53,52)");
        gnt.addColorStop(0.8,"rgb(69,18,17)");
        gnt.addColorStop(1,"rgb(179,54,53)");
        drawSolidCircle(ctx,ct.x,ct.y,r,gnt);
        ctx.restore();

        // #3 白圆
        ctx.save();
        var r=R*0.70;
        drawSolidCircle(ctx,ct.x,ct.y,r,"white");
        ctx.restore();

        // #4 三圈圆角三角
        ctx.save();
        var r=R*0.68;
        ctx.fillStyle="rgb(203,117,116)";// 红边
        drawRoundTriangle(ctx,ct.x,ct.y,r,Math.PI/6*0,r/10);
        ctx.fill();

        var r=R*0.66;
        ctx.fillStyle="white";// 白间隙
        drawRoundTriangle(ctx,ct.x,ct.y,r,Math.PI/6*0,r/10-0.01*r);
        ctx.fill();

        var r=R*0.64;
        var left=createPt2(ct.x,ct.y,r/2,Math.PI);
        var right=createPt2(ct.x,ct.y,r,0);
        var gnt=ctx.createLinearGradient(left.x,left.y,right.x,right.y);
        gnt.addColorStop(0,"rgb(62,62,62)");
        gnt.addColorStop(1,"black");
        ctx.fillStyle=gnt;// 黑三角
        drawRoundTriangle(ctx,ct.x,ct.y,r,Math.PI/6*0,r/10-0.02*r);
        ctx.fill();

        ctx.restore();

        // #5 上部卵形玻璃光
        ctx.save();
        var r=R*0.85;
        var top=createPt2(ct.x,ct.y,r,-Math.PI/2);
        var ANGLE=Math.PI/12;
        var a=createPt2(ct.x,ct.y,r,Math.PI+ANGLE);
        var b=createPt2(ct.x,ct.y,r,-ANGLE);
        var c=createPt2(ct.x,ct.y,r/4,Math.PI/2)

        var gnt=ctx.createLinearGradient(top.x,top.y,c.x,c.y);
        gnt.addColorStop(0,"rgba(240,240,240,0.1)");
        gnt.addColorStop(1,"rgba(240,240,240,0.4)");
        ctx.fillStyle=gnt;
        ctx.beginPath();
        ctx.arc(ct.x,ct.y,r,-ANGLE,Math.PI+ANGLE,true);
        ctx.quadraticCurveTo(c.x,c.y,b.x,b.y);
        ctx.fill();
        ctx.restore();

        // #6 下部月牙形玻璃光
        ctx.save();
        var r=R*0.70;
        var bottom=createPt2(ct.x,ct.y,r,Math.PI/2);
        var ANGLE=Math.PI/12;
        var a=createPt2(ct.x,ct.y,r,Math.PI-ANGLE);
        var b=createPt2(ct.x,ct.y,r,ANGLE);
        var c=createPt2(ct.x,ct.y,r*0.7,Math.PI/2)

        ctx.fillStyle="rgba(190,190,190,0.1)";
        ctx.beginPath();
        ctx.arc(ct.x,ct.y,r,ANGLE,Math.PI-ANGLE,false);
        ctx.quadraticCurveTo(c.x,c.y,b.x,b.y);
        ctx.fill();
        ctx.restore();

        writeText(ctx,WIDTH/2-30,HEIGHT/2-5,"逆火制图","8px consolas","lightgrey");// 版权
    }
}

/*----------------------------------------------------------
函数:用于绘制圆角正三角形
ctx:绘图上下文
x:三角形中心横坐标
y:三角形中心纵坐标
r:三角形外心到顶点的距离
angle:偏转角
filletRadius:圆角半径
----------------------------------------------------------*/
function drawRoundTriangle(ctx,x,y,r,angle,filletRadius){
    ctx.beginPath();
    for(var i=0;i<3;i++){
        var theta=Math.PI*2/3*i+angle;
        var p=createPt2(x,y,r,theta);
        var p1=createPt2(p.x,p.y,filletRadius*Math.sqrt(3),theta-Math.PI/6*5);
        var p2=createPt2(p.x,p.y,filletRadius*Math.sqrt(3),theta+Math.PI/6*5);
        var omega=createPt2(p.x,p.y,2*filletRadius,theta-Math.PI);

        ctx.lineTo(p1.x,p1.y);
        ctx.arc(omega.x,omega.y,filletRadius,theta-Math.PI/3,theta+Math.PI/3,false);
        ctx.lineTo(p2.x,p2.y);
    }
    ctx.closePath();
}


/*----------------------------------------------------------
函数:用于绘制矩形
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
width:矩形宽
height:矩形高
----------------------------------------------------------*/
function drawRect(ctx,x,y,width,height){
    ctx.beginPath();
    ctx.moveTo(x-width/2,y-height/2);
    ctx.lineTo(x+width/2,y-height/2);
    ctx.lineTo(x+width/2,y+height/2);
    ctx.lineTo(x-width/2,y+height/2);
    ctx.closePath();
}

/*----------------------------------------------------------
函数:用于绘制实心圆
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
r:圆半径
style:填充圆的方案
----------------------------------------------------------*/
function drawSolidCircle(ctx,x,y,r,style){
    ctx.fillStyle=style;
    ctx.beginPath();
    ctx.arc(x,y,r,0,Math.PI*2,false);
    ctx.closePath();
    ctx.fill();
}

/*----------------------------------------------------------
函数:创建一个二维坐标点
baseX:基准点横坐标
baseY:基准点纵坐标
radius:当前点到基准点的距离
theta:当前点到基准点的角度
Pt即Point
----------------------------------------------------------*/
function createPt2(baseX,baseY,radius,theta){
    var retval={};
    retval.x=baseX+radius*Math.cos(theta);
    retval.y=baseY+radius*Math.sin(theta);
    return retval;
}

/*----------------------------------------------------------
函数:创建一个二维坐标点
x:横坐标
y:纵坐标
Pt即Point
----------------------------------------------------------*/
function createPt(x,y){
    var retval={};
    retval.x=x;
    retval.y=y;
    return retval;
}

/*----------------------------------------------------------
函数:延时若干毫秒
milliseconds:毫秒数
----------------------------------------------------------*/
function sleep(milliSeconds) {
    const date = Date.now();
    let currDate = null;
    while (currDate - date < milliSeconds) {
        currDate = Date.now();
    }
}

/*----------------------------------------------------------
函数:书写文字
ctx:绘图上下文
x:横坐标
y:纵坐标
text:文字
font:字体
color:颜色
----------------------------------------------------------*/
function writeText(ctx,x,y,text,font,color){
    ctx.save();
    ctx.textBaseline="bottom";
    ctx.textAlign="center";
    ctx.font = font;
    ctx.fillStyle=color;
    ctx.fillText(text,x,y);
    ctx.restore();
}

/*-------------------------------------------------------------
官G僚L体系的终极悲剧，是它奖励服从，却惩罚良知。--哈耶克
--------------------------------------------------------------*/
//-->
</script>

END
