【Canvas技法】绘制横向多色旗和竖向多色旗

【需求】

各国国旗中不少为横向和纵向多色旗，需要两个函数简化代码。

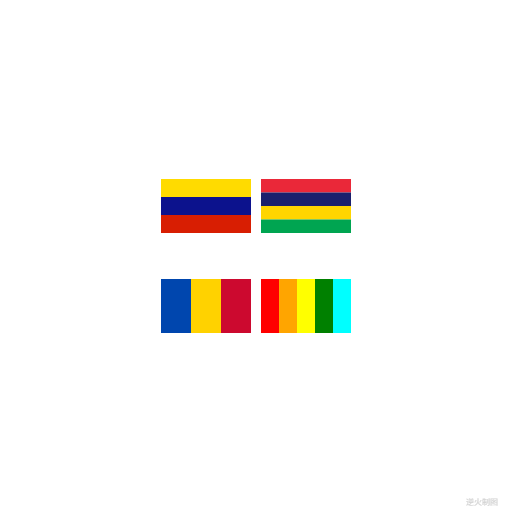

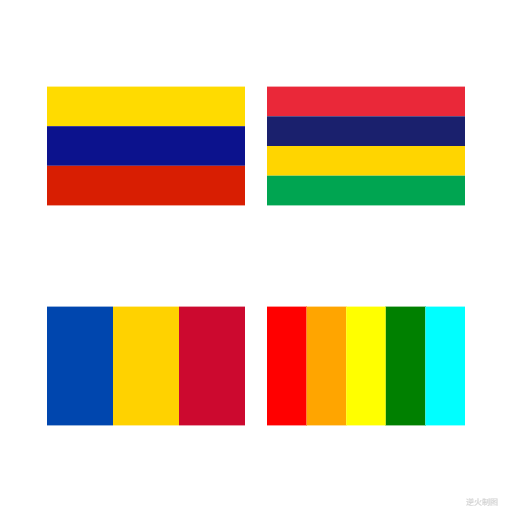

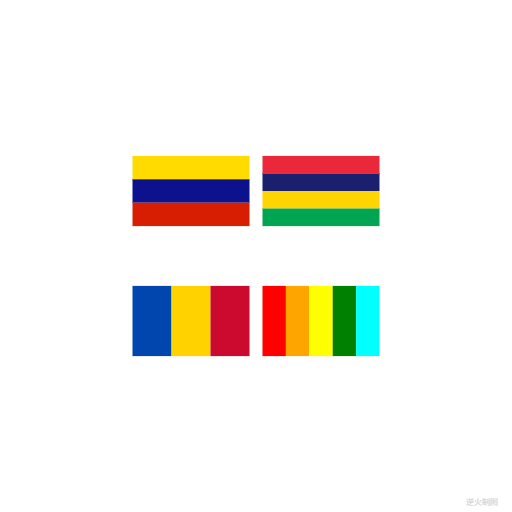

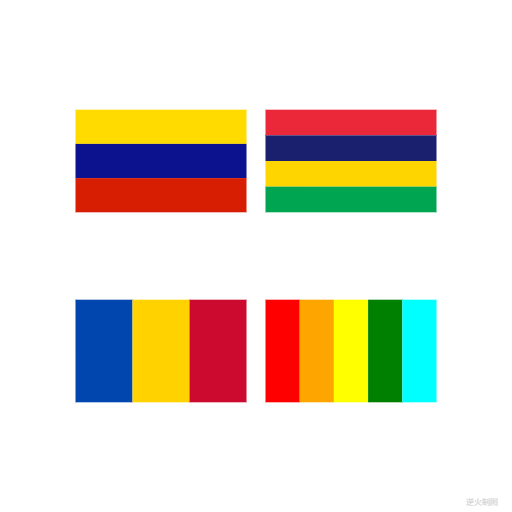

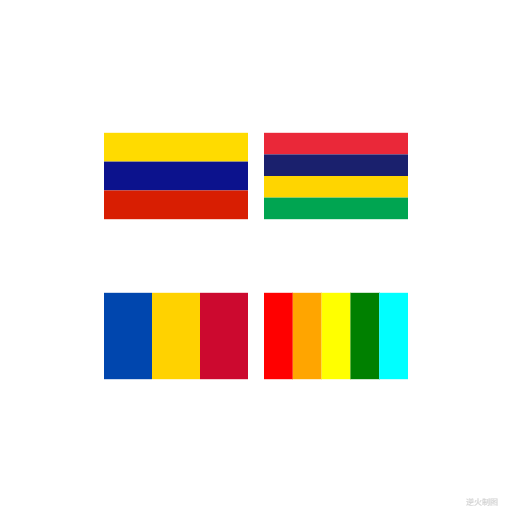

【成图】

1

2

3

4

5

【关键函数】

/*----------------------------------------------------------
函数:用于绘制竖向多色旗，依赖createPt函数
ctx:绘图上下文
x:旗中心横坐标
y:旗中心纵坐标
w:旗宽
h:旗高
colors:颜色数组
----------------------------------------------------------*/
function drawVerticalColorsFlag(ctx,x,y,w,h,colors){
    ctx.save();
    var n=colors.length;
    var leftTop=createPt(x-w/2,y-h/2);

    for(var i=0;i<n;i++){
        ctx.fillStyle=colors[i];
        ctx.fillRect(leftTop.x+i*w/n,leftTop.y,w/n,h);
    }
    ctx.restore();
}

/*----------------------------------------------------------
函数:用于绘制横向多色旗，依赖createPt函数
ctx:绘图上下文
x:旗中心横坐标
y:旗中心纵坐标
w:旗宽
h:旗高
colors:颜色数组
----------------------------------------------------------*/
function drawHorizontalColorsFlag(ctx,x,y,w,h,colors){
    ctx.save();
    var n=colors.length;
    var leftTop=createPt(x-w/2,y-h/2);

    for(var i=0;i<n;i++){
        ctx.fillStyle=colors[i];
        ctx.fillRect(leftTop.x,leftTop.y+i*h/n,w,h/n);
    }
    ctx.restore();
}

【所有代码】

<!DOCTYPE html>
<html lang="utf-8">
<meta http-equiv="Content-Type" content="text/html; charset=utf-8"/>
<head>
     <title>绘制横向多色旗和竖向多色旗 Draft1</title>
     <style type="text/css">
     .centerlize{
        margin:0 auto;
        width:1200px;
     }
     </style>
     </head>

     <body onload="init();">
        <div class="centerlize">
            <canvas id="myCanvas" width="12px" height="12px" style="border:1px dotted black;">
                如果看到这段文字说您的浏览器尚不支持HTML5 Canvas，请更换浏览器再试.
            </canvas>
        </div>
     </body>
</html>
<script type="text/javascript">
<!--
/*****************************************************************
* 将全体代码(从<!DOCTYPE到script>)拷贝下来，粘贴到文本编辑器中，
* 另存为.html文件，再用chrome浏览器打开，就能看到实现效果。
******************************************************************/

// canvas的绘图环境
var ctx;

// 高宽
const WIDTH=512;
const HEIGHT=512;

// 舞台对象
var stage;

//-------------------------------
// 初始化
//-------------------------------
function init(){
    // 获得canvas对象
    var canvas=document.getElementById('myCanvas');
    canvas.width=WIDTH;
    canvas.height=HEIGHT;

    // 初始化canvas的绘图环境
    ctx=canvas.getContext('2d');
    ctx.translate(WIDTH/2,HEIGHT/2);// 原点平移

    // 准备
    stage=new Stage();
    stage.init();

    // 开幕
    animate();
}

// 播放动画
function animate(){
    stage.update();
    stage.paintBg(ctx);
    stage.paintFg(ctx);

    // 循环
    if(true){
        //sleep(100);
        window.requestAnimationFrame(animate);
    }
}

// 舞台类
function Stage(){
    // 初始化
    this.init=function(){

    }

    // 更新
    this.update=function(){

    }

    // 画背景
    this.paintBg=function(ctx){
        ctx.clearRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);// 清屏
    }

    // 画前景
    this.paintFg=function(ctx){
        // 底色
        /*ctx.save();
        ctx.fillStyle = "white";
        ctx.fillRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);
        ctx.restore();*/

        const R=220;//基准尺寸
        var ct=createPt(0,0);// ct=center

        // #1
        ctx.save();
        var r=R*1.00;
        var colors=["rgb(255,219,0)","rgb(12,18,141)","rgb(216,30,2)"];// 哥伦比亚旗黑红黄三色
        drawHorizontalColorsFlag(ctx,-r/2,-r/2,r*0.9,r*0.9*3/5,colors);

        var colors=["rgb(234,40,57)","rgb(26,32,109)","rgb(255,213,0)","rgb(0,165,81)"];// 毛里求斯四色旗
        drawHorizontalColorsFlag(ctx,+r/2,-r/2,r*0.9,r*0.9*3/5,colors);

        var colors=["rgb(0,70,174)","rgb(255,210,0)","rgb(204,9,47)"];// 摩尔多瓦竖向三色旗
        drawVerticalColorsFlag(ctx,-r/2,+r/2,r*0.9,r*0.9*3/5,colors);

        var colors=["red","orange","yellow","green","cyan"];// 红橙黄绿青五色
        drawVerticalColorsFlag(ctx,+r/2,+r/2,r*0.9,r*0.9*3/5,colors);

        ctx.restore();


        writeText(ctx,WIDTH/2-30,HEIGHT/2-5,"逆火制图","8px consolas","lightgrey");// 版权
    }
}

/*----------------------------------------------------------
函数:用于绘制竖向多色旗，依赖createPt函数
ctx:绘图上下文
x:旗中心横坐标
y:旗中心纵坐标
w:旗宽
h:旗高
colors:颜色数组
----------------------------------------------------------*/
function drawVerticalColorsFlag(ctx,x,y,w,h,colors){
    ctx.save();
    var n=colors.length;
    var leftTop=createPt(x-w/2,y-h/2);

    for(var i=0;i<n;i++){
        ctx.fillStyle=colors[i];
        ctx.fillRect(leftTop.x+i*w/n,leftTop.y,w/n,h);
    }
    ctx.restore();
}

/*----------------------------------------------------------
函数:用于绘制横向多色旗，依赖createPt函数
ctx:绘图上下文
x:旗中心横坐标
y:旗中心纵坐标
w:旗宽
h:旗高
colors:颜色数组
----------------------------------------------------------*/
function drawHorizontalColorsFlag(ctx,x,y,w,h,colors){
    ctx.save();
    var n=colors.length;
    var leftTop=createPt(x-w/2,y-h/2);

    for(var i=0;i<n;i++){
        ctx.fillStyle=colors[i];
        ctx.fillRect(leftTop.x,leftTop.y+i*h/n,w,h/n);
    }
    ctx.restore();
}

/*----------------------------------------------------------
基本函数:用于绘制实心圆
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
r:圆半径
style:填充圆的方案
----------------------------------------------------------*/
function drawSolidCircle(ctx,x,y,r,style){
    ctx.fillStyle=style;
    ctx.beginPath();
    ctx.arc(x,y,r,0,Math.PI*2,false);
    ctx.closePath();
    ctx.fill();
}

/*----------------------------------------------------------
基本函数:用于绘制矩形
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
width:矩形宽
height:矩形高
----------------------------------------------------------*/
function drawRect(ctx,x,y,width,height){
    ctx.beginPath();
    ctx.moveTo(x-width/2,y-height/2);
    ctx.lineTo(x+width/2,y-height/2);
    ctx.lineTo(x+width/2,y+height/2);
    ctx.lineTo(x-width/2,y+height/2);
    ctx.closePath();
}

/*----------------------------------------------------------
基本函数:创建一个二维坐标点
baseX:基准点横坐标
baseY:基准点纵坐标
radius:当前点到基准点的距离
theta:当前点到基准点的角度
Pt即Point
----------------------------------------------------------*/
function createPt2(baseX,baseY,radius,theta){
    var retval={};
    retval.x=baseX+radius*Math.cos(theta);
    retval.y=baseY+radius*Math.sin(theta);
    return retval;
}

/*----------------------------------------------------------
基本函数:创建一个二维坐标点
x:横坐标
y:纵坐标
Pt即Point
----------------------------------------------------------*/
function createPt(x,y){
    var retval={};
    retval.x=x;
    retval.y=y;
    return retval;
}

/*----------------------------------------------------------
基本函数:延时若干毫秒
milliseconds:毫秒数
----------------------------------------------------------*/
function sleep(milliSeconds) {
    const date = Date.now();
    let currDate = null;
    while (currDate - date < milliSeconds) {
        currDate = Date.now();
    }
}

/*----------------------------------------------------------
基本函数:书写文字
ctx:绘图上下文
x:横坐标
y:纵坐标
text:文字
font:字体
color:颜色
----------------------------------------------------------*/
function writeText(ctx,x,y,text,font,color){
    ctx.save();
    ctx.textBaseline="bottom";
    ctx.textAlign="center";
    ctx.font = font;
    ctx.fillStyle=color;
    ctx.fillText(text,x,y);
    ctx.restore();
}

/*-------------------------------------------------------------
‌真正强大的人生智慧，就是尽量不去做妥协下的决策。
无论任何时候，无论自己面临多艰难的境遇，都尽量不去妥协。
一个人一旦他开始妥协了，他的所有决策和意志变得不那么坚定了，
不那么强硬了，他开始向困难、挫折以及他周围的环境求和了，
他违背了自己的内心，那基本就代表他的人生将要走下坡路了。
--------------------------------------------------------------*/
//-->
</script>

END
