【Canvas与旗帜】铝圈蓝白绿红带玻璃光星月旗

【成图】

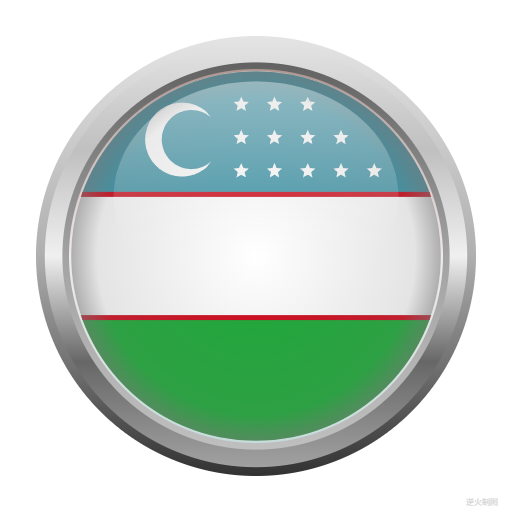

1

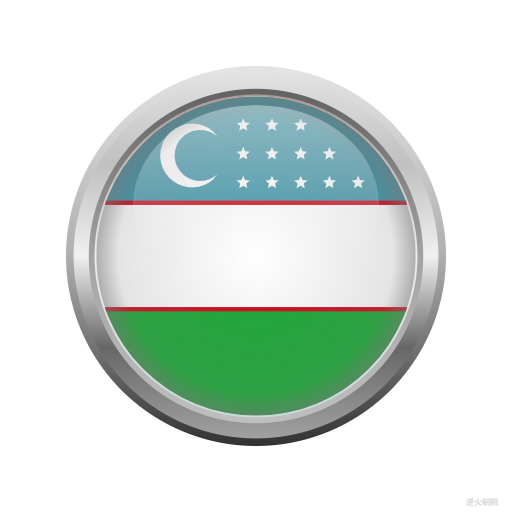

2

3

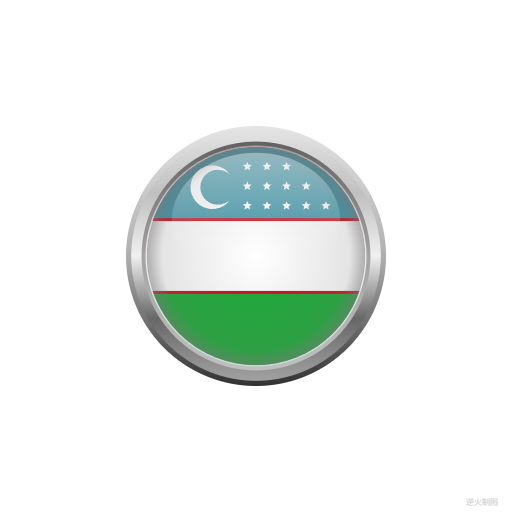

4

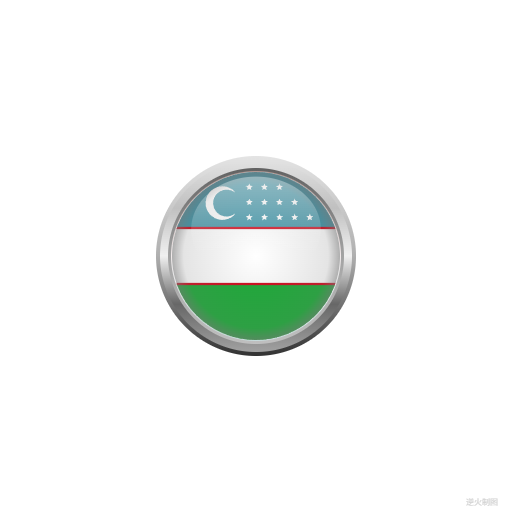

5

【代码】

<!DOCTYPE html>
<html lang="utf-8">
<meta http-equiv="Content-Type" content="text/html; charset=utf-8"/>
<head>
     <title>铝圈蓝白绿红带玻璃光星月旗 Draft1</title>
     <style type="text/css">
     .centerlize{
        margin:0 auto;
        width:1200px;
     }
     </style>
     </head>

     <body onload="init();">
        <div class="centerlize">
            <canvas id="myCanvas" width="12px" height="12px" style="border:1px dotted black;">
                如果看到这段文字说您的浏览器尚不支持HTML5 Canvas，请更换浏览器再试.
            </canvas>
        </div>
     </body>
</html>
<script type="text/javascript">
<!--
/*****************************************************************
* 将全体代码(从<!DOCTYPE到script>)拷贝下来，粘贴到文本编辑器中，
* 另存为.html文件，再用chrome浏览器打开，就能看到实现效果。
******************************************************************/

// canvas的绘图环境
var ctx;

// 高宽
const WIDTH=512;
const HEIGHT=512;

// 舞台对象
var stage;

//-------------------------------
// 初始化
//-------------------------------
function init(){
    // 获得canvas对象
    var canvas=document.getElementById('myCanvas');
    canvas.width=WIDTH;
    canvas.height=HEIGHT;

    // 初始化canvas的绘图环境
    ctx=canvas.getContext('2d');
    ctx.translate(WIDTH/2,HEIGHT/2);// 原点平移

    // 准备
    stage=new Stage();
    stage.init();

    // 开幕
    animate();
}

// 播放动画
function animate(){
    stage.update();
    stage.paintBg(ctx);
    stage.paintFg(ctx);

    // 循环
    if(true){
        //sleep(100);
        window.requestAnimationFrame(animate);
    }
}

// 舞台类
function Stage(){
    // 初始化
    this.init=function(){

    }

    // 更新
    this.update=function(){

    }

    // 画背景
    this.paintBg=function(ctx){
        ctx.clearRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);// 清屏
    }

    // 画前景
    this.paintFg=function(ctx){
        // 底色
        /*ctx.save();
        ctx.fillStyle = "white";
        ctx.fillRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);
        ctx.restore();*/

        const R=220;//基准尺寸
        var ct=createPt(0,0);

        // #1 凸圈
        ctx.save();
        var r=R*1.00;
        var up=createPt2(ct.x,ct.y,r,-Math.PI/2);
        var down=createPt2(ct.x,ct.y,r,Math.PI/2);
        var gnt=ctx.createLinearGradient(up.x,up.y,down.x,down.y);
        gnt.addColorStop(0,"rgb(228,228,228)");
        gnt.addColorStop(0.5,"rgb(175,175,175)");
        gnt.addColorStop(1,"rgb(50,50,50)");
        drawSolidCircle(ctx,ct.x,ct.y,r,gnt);
        ctx.restore();

        // #2 平圈
        ctx.save();
        var r=R*0.96;
        var up=createPt2(ct.x,ct.y,r,-Math.PI/2);
        var down=createPt2(ct.x,ct.y,r,Math.PI/2);
        var gnt=ctx.createLinearGradient(up.x,up.y,down.x,down.y);
        gnt.addColorStop(0,"rgb(226,226,226)");
        gnt.addColorStop(0.25,"rgb(192,192,192)");
        gnt.addColorStop(0.5,"rgb(240,240,240)");
        gnt.addColorStop(0.75,"rgb(103,103,103)");
        gnt.addColorStop(1,"rgb(161,161,161)");
        drawSolidCircle(ctx,ct.x,ct.y,r,gnt);
        ctx.restore();

        // #3 凹圈
        ctx.save();
        var r=R*0.88;
        var up=createPt2(ct.x,ct.y,r,-Math.PI/2);
        var down=createPt2(ct.x,ct.y,r,Math.PI/2);
        var gnt=ctx.createLinearGradient(up.x,up.y,down.x,down.y);
        gnt.addColorStop(0,"rgb(98,98,98)");
        gnt.addColorStop(0.5,"rgb(163,163,163)");
        gnt.addColorStop(1,"rgb(191,191,191)");
        drawSolidCircle(ctx,ct.x,ct.y,r,gnt);
        ctx.restore();

        // #4 内圈
        ctx.save();
        var r=R*0.85;
        var top=createPt2(ct.x,ct.y,r,-Math.PI/2);
        var bottom=createPt2(ct.x,ct.y,r,+Math.PI/2);
        var gnt=ctx.createLinearGradient(top.x,top.y,bottom.x,bottom.y);
        gnt.addColorStop(0,"rgb(175,150,145)");
        gnt.addColorStop(0.5,"rgb(241,234,235)");
        gnt.addColorStop(1,"rgb(198,219,220)");
        drawSolidCircle(ctx,ct.x,ct.y,r,gnt);
        ctx.restore();

        // #5 白圈
        ctx.save();
        var r=R*0.84;
        drawSolidCircle(ctx,ct.x,ct.y,r,"white");
        ctx.restore();

        // #6 旗面
        ctx.save();
        var r=R*0.84;
        ctx.beginPath();
        ctx.arc(0,0,r,0,Math.PI*2,false);
        ctx.clip();
        var w=2*r;
        var h=w;
        var colors=["rgb(61,148,167)","rgb(255,255,255)","rgb(27,170,55)"];
        drawHorizontalColorsFlag(ctx,0,0,w,h,colors);
        ctx.restore();

        // #7 双红线
        ctx.save();
        var r=R*0.84;
        ctx.beginPath();
        ctx.arc(0,0,r,0,Math.PI*2,false);
        ctx.clip();
        ctx.lineWidth=R/220*5;
        ctx.strokeStyle="rgb(208,10,28)";
        var a=createPt(-r,-r/3);// 上红线
        var b=createPt(r,-r/3);
        ctx.beginPath();
        ctx.moveTo(a.x,a.y);
        ctx.lineTo(b.x,b.y);
        ctx.stroke();
        var a=createPt(-r,+r/3);// 下红线
        var b=createPt(r,+r/3);
        ctx.beginPath();
        ctx.moveTo(a.x,a.y);
        ctx.lineTo(b.x,b.y);
        ctx.stroke();
        ctx.restore();

        // #8 新月
        ctx.save();
        var r=R*0.84;
        ctx.fillStyle="white";
        drawCrescent(ctx,-r*0.4,-r*0.63,r*0.2);
        ctx.fill();
        ctx.restore();

        // #9 五星阵列
        ctx.save();
        var r=R*0.84;

        var leftTop=createPt(-r*0.08,-r*0.82);
        var d=r*0.18;

        for(var i=3;i<6;i++){
            for(var j=0;j<i;j++){
                ctx.fillStyle="white";
                draw5Star(ctx,leftTop.x+j*d,leftTop.y+(i-3)*d,R/220*8);
                ctx.fill();
            }
        }
        ctx.restore();

        // #10 边缘加深
        ctx.save();
        var r=R*0.84;
        var gnt=ctx.createRadialGradient(0,0,0,0,0,r);
        gnt.addColorStop(0,"rgba(120,120,120,0)");
        gnt.addColorStop(0.86,"rgba(120,120,120,0.2)");
        gnt.addColorStop(0.93,"rgba(120,120,120,0.4)");
        gnt.addColorStop(1,"rgba(120,120,120,0.6)");
        drawSolidCircle(ctx,0,0,r,gnt);
        ctx.restore();

        // #11 椭圆玻璃光
        ctx.save();
        var r=R*0.81;
        var gnt=ctx.createLinearGradient(0,-r,0,0);
        gnt.addColorStop(0,"rgba(255,255,255,0.4)");
        gnt.addColorStop(0.5,"rgba(255,255,255,0.2)");
        gnt.addColorStop(1,"rgba(255,255,255,0.0)");
        ctx.fillStyle=gnt;
        drawTuoYuan(ctx,0,-r*0.33,r*1.6,r*1.3);
        ctx.fill();
        ctx.restore();


        writeText(ctx,WIDTH/2-30,HEIGHT/2-5,"逆火制图","8px consolas","lightgrey");// 版权
    }
}

/*------------------------------------------------------------------------
 函数：drawEllipse函数的套娃函数
 ctx：绘图上下文
 x:椭圆中心点横坐标
 y:椭圆中心点纵坐标
 width：椭圆宽
 height：椭圆高
------------------------------------------------------------------------*/
function drawTuoYuan(ctx,x,y,width,height){
    drawEllipse(ctx,x-width/2,y-height/2,width,height);
}

/*------------------------------------------------------------------------
 函数：使用贝塞尔三次曲线拟近椭圆，
        该方法比原生的ellipse函数消耗小很多。
 ctx：绘图上下文
 x:椭圆左极点横坐标(注意不是中心点)
 y:椭圆左极点纵坐标(注意不是中心点)
 width：椭圆宽
 height：椭圆高
 注：该方法摘录自 张磊著《HTML5实验室-Canvas世界》，电子工业出版社出版
------------------------------------------------------------------------*/
function drawEllipse(ctx,x,y,width,height){
    var k=0.55228475;
    var ox=(width/2)*k;
    var oy=(height/2)*k;
    var xe=x+width;
    var ye=y+height;
    var xm=x+width/2;
    var ym=y+height/2;

    ctx.beginPath();
    ctx.moveTo(x,ym);
    ctx.bezierCurveTo(x,ym-oy,xm-ox,y,xm,y);
    ctx.bezierCurveTo(xm+ox,y,xe,ym-oy,xe,ym);
    ctx.bezierCurveTo(xe,ym+oy,xm+ox,ye,xm,ye);
    ctx.bezierCurveTo(xm-ox,ye,x,ym+oy,x,ym);
    ctx.closePath();
}

/*--------------------------------------------------
函数:绘制标准正五角星轮廓,可描边，可填充
ctx:绘图上下文
x:五角星中心横坐标
y:五角星中心纵坐标
R:五角星中心到顶点的距离
---------------------------------------------------*/
function draw5Star(ctx,x,y,R){
    var r=R*Math.sin(Math.PI/10)/Math.sin(Math.PI/10*7)*1.20;// 稍增胖

    var arr=[0,0,0,0,0,0,0,0,0,0];

    // 顶五点
    for(var i=0;i<5;i++){
        var theta=i*Math.PI/5*2-Math.PI/10;
        var x1=R*Math.cos(theta)+x;
        var y1=R*Math.sin(theta)+y;
        arr[i*2]=createPt(x1,y1);
    }

    // 内五点
    for(var i=0;i<5;i++){
        var theta=i*Math.PI/5*2+Math.PI/10;
        var x1=r*Math.cos(theta)+x;
        var y1=r*Math.sin(theta)+y;
        arr[i*2+1]=createPt(x1,y1);
    }

    ctx.beginPath();
    for(var i=0;i<arr.length;i++){
        ctx.lineTo(arr[i].x,arr[i].y);
    }
    ctx.closePath();
}

/*----------------------------------------------------------
函数:用于绘制新月
ctx:绘图上下文
x:新月大圆中心横坐标
y:新月大圆中心纵坐标
R:新月大圆半径
----------------------------------------------------------*/
function drawCrescent(ctx,x,y,R){
    var d=R/20*5;// 两心距离
    var r=R/20*16; // 小圆半径
    var theta=0.845;// 0.845=R^2+D^2-r^2/2/R/D

    ctx.beginPath();
    ctx.arc(x,y,R,theta,Math.PI*2-theta,false);
    ctx.arc(x+d,y,r,-theta,theta,true);
    ctx.closePath();
}

/*----------------------------------------------------------
函数:用于绘制横向多色旗，依赖createPt函数
ctx:绘图上下文
x:旗中心横坐标
y:旗中心纵坐标
w:旗宽
h:旗高
colors:颜色数组
----------------------------------------------------------*/
function drawHorizontalColorsFlag(ctx,x,y,w,h,colors){
    ctx.save();
    var n=colors.length;
    var leftTop=createPt(x-w/2,y-h/2);

    for(var i=0;i<n;i++){
        ctx.fillStyle=colors[i];
        ctx.fillRect(leftTop.x,leftTop.y+i*h/n,w,h/n);
    }
    ctx.restore();
}

/*----------------------------------------------------------
函数:用于绘制矩形
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
width:矩形宽
height:矩形高
----------------------------------------------------------*/
function drawRect(ctx,x,y,width,height){
    ctx.beginPath();
    ctx.moveTo(x-width/2,y-height/2);
    ctx.lineTo(x+width/2,y-height/2);
    ctx.lineTo(x+width/2,y+height/2);
    ctx.lineTo(x-width/2,y+height/2);
    ctx.closePath();
}

/*----------------------------------------------------------
函数:用于绘制实心圆
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
r:圆半径
style:填充圆的方案
----------------------------------------------------------*/
function drawSolidCircle(ctx,x,y,r,style){
    ctx.fillStyle=style;
    ctx.beginPath();
    ctx.arc(x,y,r,0,Math.PI*2,false);
    ctx.closePath();
    ctx.fill();
}

/*----------------------------------------------------------
函数:创建一个二维坐标点
baseX:基准点横坐标
baseY:基准点纵坐标
radius:当前点到基准点的距离
theta:当前点到基准点的角度
Pt即Point
----------------------------------------------------------*/
function createPt2(baseX,baseY,radius,theta){
    var retval={};
    retval.x=baseX+radius*Math.cos(theta);
    retval.y=baseY+radius*Math.sin(theta);
    return retval;
}

/*----------------------------------------------------------
函数:创建一个二维坐标点
x:横坐标
y:纵坐标
Pt即Point
----------------------------------------------------------*/
function createPt(x,y){
    var retval={};
    retval.x=x;
    retval.y=y;
    return retval;
}

/*----------------------------------------------------------
函数:延时若干毫秒
milliseconds:毫秒数
----------------------------------------------------------*/
function sleep(milliSeconds) {
    const date = Date.now();
    let currDate = null;
    while (currDate - date < milliSeconds) {
        currDate = Date.now();
    }
}

/*----------------------------------------------------------
函数:书写文字
ctx:绘图上下文
x:横坐标
y:纵坐标
text:文字
font:字体
color:颜色
----------------------------------------------------------*/
function writeText(ctx,x,y,text,font,color){
    ctx.save();
    ctx.textBaseline="bottom";
    ctx.textAlign="center";
    ctx.font = font;
    ctx.fillStyle=color;
    ctx.fillText(text,x,y);
    ctx.restore();
}

/*-------------------------------------------------------------
突然被这段话共情了
“后来我成了父亲，
突然发现孩子就像小时候的自己，贪玩且爱拖延......
这时候我才明白:
我管教的不只是孩子，
其实是当年的自己。
”
--------------------------------------------------------------*/
//-->
</script>

END
