【Canvas与旗帜】南朝鲜太极乾坤坎离四卦旗

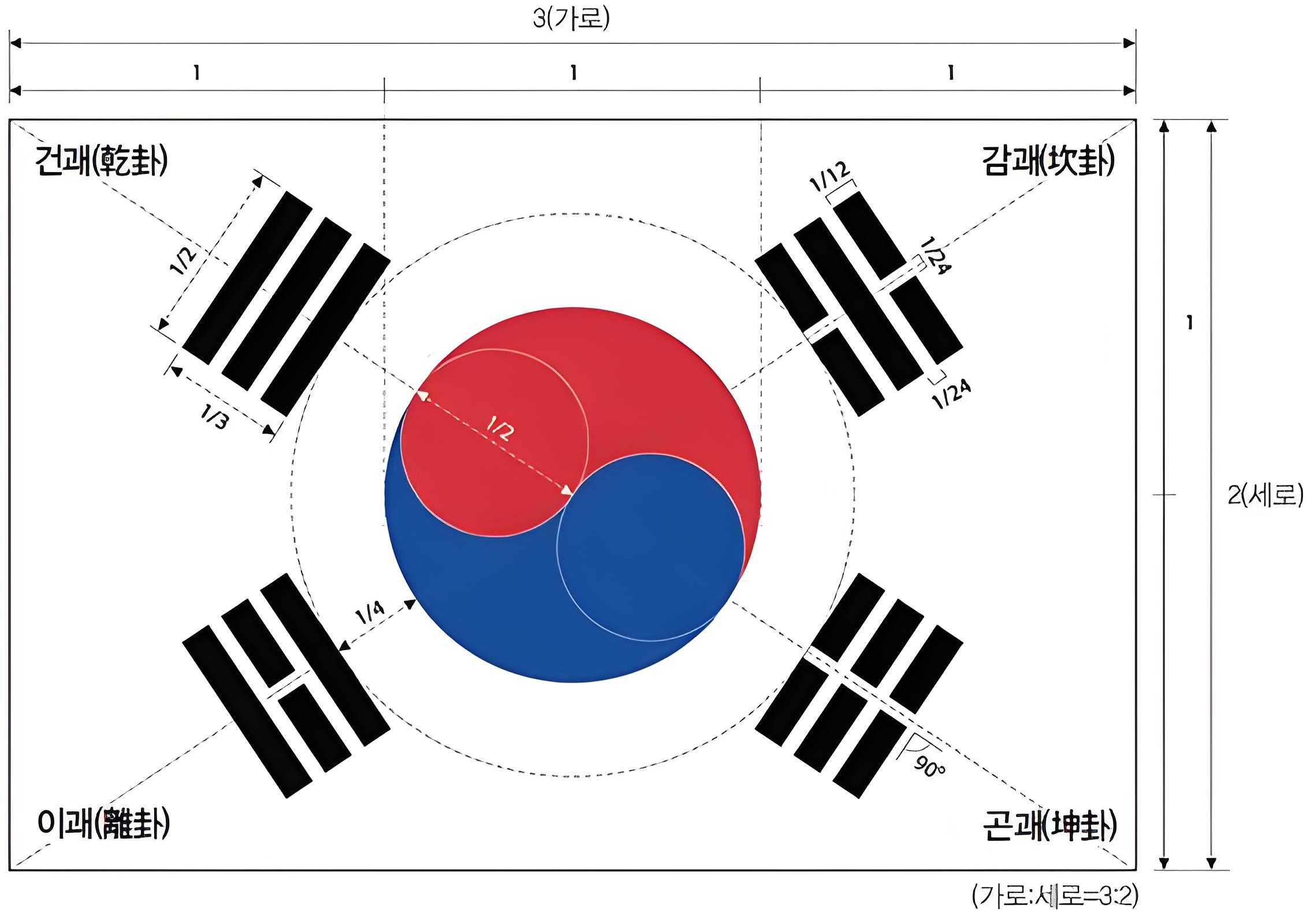

【韩旗标准画法】
韩国旗标准画法

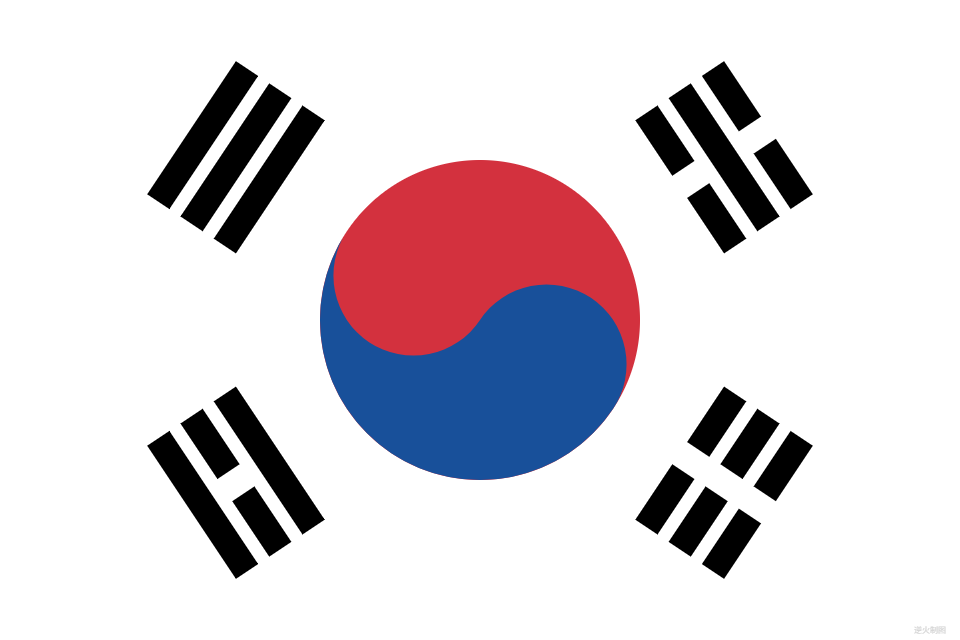

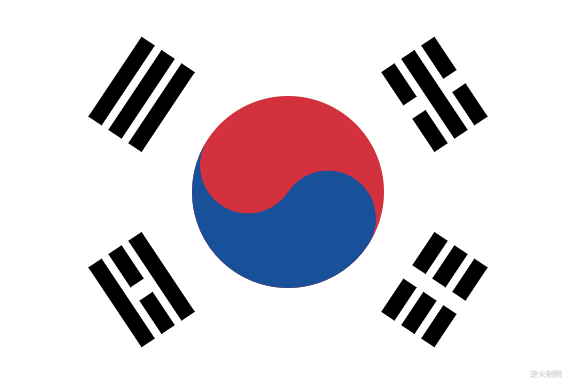

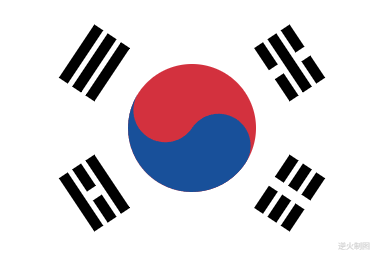

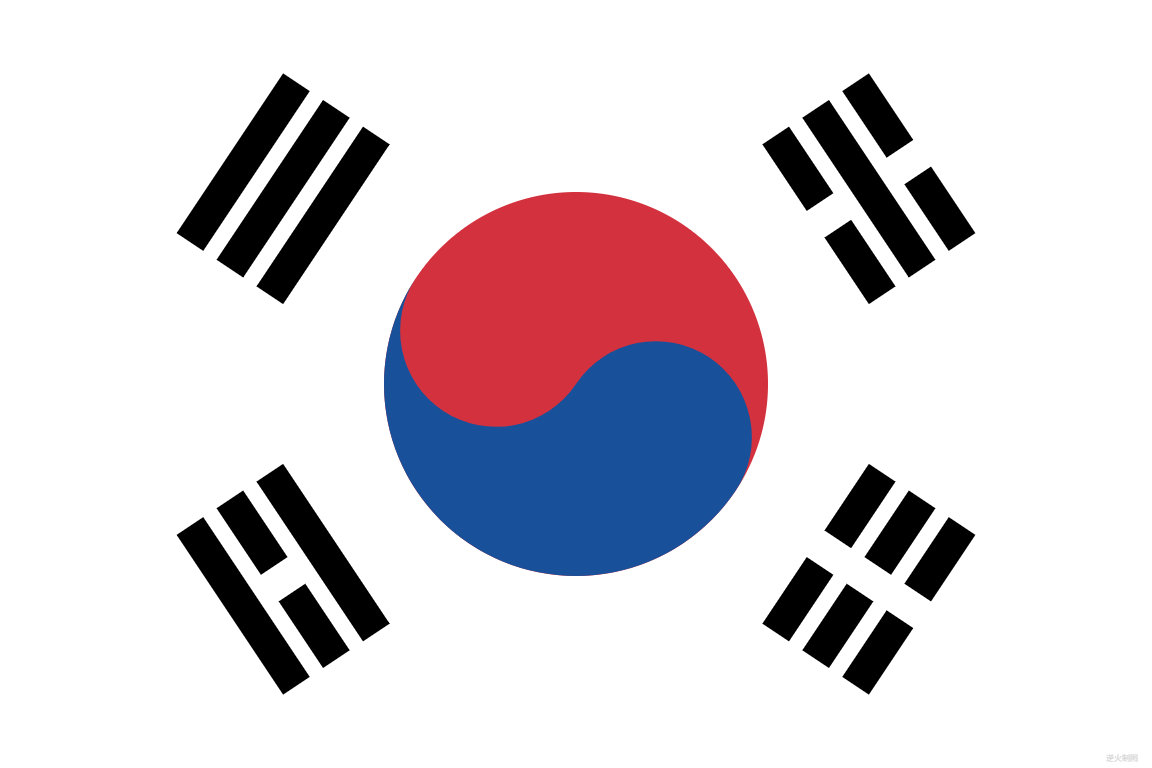

【成图】
【代码】
<!DOCTYPE html>
<html lang="utf-8">
<meta http-equiv="Content-Type" content="text/html; charset=utf-8"/>
<head>
     <title>南朝鲜太极乾坤坎离四卦旗 Draft2</title>
     <style type="text/css">
     .centerlize{
        margin:0 auto;
        width:1200px;
     }
     </style>
     </head>

     <body onload="init();">
        <div class="centerlize">
            <canvas id="myCanvas" width="12px" height="12px" style="border:1px dotted black;">
                如果看到这段文字说您的浏览器尚不支持HTML5 Canvas，请更换浏览器再试.
            </canvas>
        </div>
     </body>
</html>
<script type="text/javascript">
<!--
/*****************************************************************
* 将全体代码(从<!DOCTYPE到script>)拷贝下来，粘贴到文本编辑器中，
* 另存为.html文件，再用chrome浏览器打开，就能看到实现效果。
******************************************************************/

// canvas的绘图环境
var ctx;

// 高宽
const RATIO=4;
const WIDTH=3*64*RATIO;
const HEIGHT=2*64*RATIO;

// 舞台对象
var stage;

//-------------------------------
// 初始化
//-------------------------------
function init(){
    // 获得canvas对象
    var canvas=document.getElementById('myCanvas');
    canvas.width=WIDTH;
    canvas.height=HEIGHT;

    // 初始化canvas的绘图环境
    ctx=canvas.getContext('2d');
    ctx.translate(WIDTH/2,HEIGHT/2);// 原点平移

    // 准备
    stage=new Stage();
    stage.init();

    // 开幕
    animate();
}

// 播放动画
function animate(){
    stage.update();
    stage.paintBg(ctx);
    stage.paintFg(ctx);

    // 循环
    if(true){
        //sleep(100);
        window.requestAnimationFrame(animate);
    }
}

// 舞台类
function Stage(){
    // 初始化
    this.init=function(){

    }

    // 更新
    this.update=function(){

    }

    // 画背景
    this.paintBg=function(ctx){
        ctx.clearRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);// 清屏
    }

    // 画前景
    this.paintFg=function(ctx){
        // 底色
        ctx.save();
        ctx.fillStyle = "white";
        ctx.fillRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);
        ctx.restore();

        // #1 太极图
        ctx.save();
        var w=WIDTH;
        var h=HEIGHT;
        var r=w/6;// 太极图圆半径
        var center=createPt(0,0);
        drawSolidCircle(ctx,0,0,r,"rgb(211,49,62)");// 红圆
        const ANGLE=Math.atan(2/3);// 水平线与左上右下对角线的夹角
        var blueCenter=createPt2(center.x,center.y,r/2,ANGLE);
        var redCenter=createPt2(center.x,center.y,r/2,ANGLE+Math.PI);

        ctx.fillStyle="rgb(24,80,154)";// 蓝鱼
        ctx.beginPath();
        ctx.moveTo(0,0);
        ctx.arc(blueCenter.x,blueCenter.y,r/2,ANGLE+Math.PI,ANGLE,false);
        ctx.arc(center.x,center.y,r,ANGLE,ANGLE+Math.PI,false);
        ctx.arc(redCenter.x,redCenter.y,r/2,ANGLE+Math.PI,ANGLE,true);
        ctx.closePath();
        ctx.fill();
        ctx.restore();

        // #2 四褂
        ctx.save();
        var R=r*3/2;// 大圆半径，四褂底部到中心的距离
        //drawSolidCircle(ctx,0,0,R,"red");

        var qianBase=createPt2(center.x,center.y,R+(w/36+w/72)*0,ANGLE+Math.PI);// 乾卦
        drawLongStick(ctx,qianBase.x,qianBase.y,w/3/2,w/3/12,ANGLE+Math.PI);
        qianBase=createPt2(center.x,center.y,R+(w/36+w/72),ANGLE+Math.PI);
        drawLongStick(ctx,qianBase.x,qianBase.y,w/3/2,w/3/12,ANGLE+Math.PI);
        qianBase=createPt2(center.x,center.y,R+(w/36+w/72)*2,ANGLE+Math.PI);
        drawLongStick(ctx,qianBase.x,qianBase.y,w/3/2,w/3/12,ANGLE+Math.PI);

        var kunBase=createPt2(center.x,center.y,R+(w/36+w/72)*0,ANGLE);// 坤卦
        drawShortStick(ctx,kunBase.x,kunBase.y,w/3/2,w/3/12,ANGLE);
        kunBase=createPt2(center.x,center.y,R+(w/36+w/72)*1,ANGLE);
        drawShortStick(ctx,kunBase.x,kunBase.y,w/3/2,w/3/12,ANGLE);
        kunBase=createPt2(center.x,center.y,R+(w/36+w/72)*2,ANGLE);
        drawShortStick(ctx,kunBase.x,kunBase.y,w/3/2,w/3/12,ANGLE);

        var theta=Math.PI-ANGLE;
        var liBase=createPt2(center.x,center.y,R+(w/36+w/72)*0,theta);// 离卦
        drawLongStick(ctx,liBase.x,liBase.y,w/3/2,w/3/12,theta);
        liBase=createPt2(center.x,center.y,R+(w/36+w/72)*1,theta)
        drawShortStick(ctx,liBase.x,liBase.y,w/3/2,w/3/12,theta);
        liBase=createPt2(center.x,center.y,R+(w/36+w/72)*2,theta)
        drawLongStick(ctx,liBase.x,liBase.y,w/3/2,w/3/12,theta);

        var theta=2*Math.PI-ANGLE;
        var kanBase=createPt2(center.x,center.y,R+(w/36+w/72)*0,theta);// 坎卦
        drawShortStick(ctx,kanBase.x,kanBase.y,w/3/2,w/3/12,theta);
        kanBase=createPt2(center.x,center.y,R+(w/36+w/72)*1,theta);
        drawLongStick(ctx,kanBase.x,kanBase.y,w/3/2,w/3/12,theta);
        kanBase=createPt2(center.x,center.y,R+(w/36+w/72)*2,theta);
        drawShortStick(ctx,kanBase.x,kanBase.y,w/3/2,w/3/12,theta);

        ctx.restore();

        writeText(ctx,WIDTH/2-30,HEIGHT/2-5,"逆火制图","8px consolas","lightgrey");// 版权
    }
}

// 绘制卦象里的两短棍
function drawShortStick(ctx,x,y,w,h,theta){
    var a=createPt2(x,y,w/2,theta-Math.PI/2);
    var b=createPt2(a.x,a.y,h,theta);
    var c=createPt2(b.x,b.y,w/2-h/2,theta+Math.PI/2);
    var d=createPt2(c.x,c.y,h,theta+Math.PI);

    ctx.fillStyle="black";
    ctx.beginPath();
    ctx.moveTo(a.x,a.y);
    ctx.lineTo(b.x,b.y);
    ctx.lineTo(c.x,c.y);
    ctx.lineTo(d.x,d.y);
    ctx.closePath();
    ctx.fill();

    var e=createPt2(x,y,h/2,theta+Math.PI/2);
    var f=createPt2(e.x,e.y,h,theta);
    var g=createPt2(f.x,f.y,w/2-h/2,theta+Math.PI/2);
    var h=createPt2(g.x,g.y,h,theta+Math.PI);

    ctx.fillStyle="black";
    ctx.beginPath();
    ctx.moveTo(e.x,e.y);
    ctx.lineTo(f.x,f.y);
    ctx.lineTo(g.x,g.y);
    ctx.lineTo(h.x,h.y);
    ctx.closePath();
    ctx.fill();
}

// 绘制卦象里的长棍
function drawLongStick(ctx,x,y,w,h,theta){
    var a=createPt2(x,y,w/2,theta-Math.PI/2);
    var b=createPt2(a.x,a.y,h,theta);
    var c=createPt2(b.x,b.y,w,theta+Math.PI/2);
    var d=createPt2(c.x,c.y,h,theta+Math.PI);

    ctx.fillStyle="black";
    ctx.beginPath();
    ctx.moveTo(a.x,a.y);
    ctx.lineTo(b.x,b.y);
    ctx.lineTo(c.x,c.y);
    ctx.lineTo(d.x,d.y);
    ctx.closePath();
    ctx.fill();
}

/*--------------------------------------------------
函数:绘制标准正五角星轮廓,可描边，可填充
ctx:绘图上下文
x:五角星中心横坐标
y:五角星中心纵坐标
R:五角星中心到顶点的距离
initAngle:初始旋转角度
---------------------------------------------------*/
function draw5Star(ctx,x,y,R,initAngle){
    var r=R*Math.sin(Math.PI/10)/Math.sin(Math.PI/10*7);

    var arr=[0,0,0,0,0,0,0,0,0,0];

    // 顶五点
    for(var i=0;i<5;i++){
        var theta=i*Math.PI/5*2-Math.PI/10+initAngle;
        var x1=R*Math.cos(theta)+x;
        var y1=R*Math.sin(theta)+y;
        arr[i*2]=createPt(x1,y1);
    }

    // 内五点
    for(var i=0;i<5;i++){
        var theta=i*Math.PI/5*2+Math.PI/10+initAngle;
        var x1=r*Math.cos(theta)+x;
        var y1=r*Math.sin(theta)+y;
        arr[i*2+1]=createPt(x1,y1);
    }

    ctx.beginPath();
    for(var i=0;i<arr.length;i++){
        ctx.lineTo(arr[i].x,arr[i].y);
    }
    ctx.closePath();
}

/*----------------------------------------------------------
函数:用于绘制矩形
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
width:矩形宽
height:矩形高
----------------------------------------------------------*/
function drawRect(ctx,x,y,width,height){
    ctx.beginPath();
    ctx.moveTo(x-width/2,y-height/2);
    ctx.lineTo(x+width/2,y-height/2);
    ctx.lineTo(x+width/2,y+height/2);
    ctx.lineTo(x-width/2,y+height/2);
    ctx.closePath();
}

/*----------------------------------------------------------
函数:用于绘制实心圆
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
r:圆半径
style:填充圆的方案
----------------------------------------------------------*/
function drawSolidCircle(ctx,x,y,r,style){
    ctx.fillStyle=style;
    ctx.beginPath();
    ctx.arc(x,y,r,0,Math.PI*2,false);
    ctx.closePath();
    ctx.fill();
}

/*----------------------------------------------------------
函数:创建一个二维坐标点
baseX:基准点横坐标
baseY:基准点纵坐标
radius:当前点到基准点的距离
theta:当前点到基准点的角度
Pt即Point
----------------------------------------------------------*/
function createPt2(baseX,baseY,radius,theta){
    var retval={};
    retval.x=baseX+radius*Math.cos(theta);
    retval.y=baseY+radius*Math.sin(theta);
    return retval;
}

/*----------------------------------------------------------
函数:创建一个二维坐标点
x:横坐标
y:纵坐标
Pt即Point
----------------------------------------------------------*/
function createPt(x,y){
    var retval={};
    retval.x=x;
    retval.y=y;
    return retval;
}

/*----------------------------------------------------------
函数:延时若干毫秒
milliseconds:毫秒数
----------------------------------------------------------*/
function sleep(milliSeconds) {
    const date = Date.now();
    let currDate = null;
    while (currDate - date < milliSeconds) {
        currDate = Date.now();
    }
}

/*----------------------------------------------------------
函数:书写文字
ctx:绘图上下文
x:横坐标
y:纵坐标
text:文字
font:字体
color:颜色
----------------------------------------------------------*/
function writeText(ctx,x,y,text,font,color){
    ctx.save();
    ctx.textBaseline="bottom";
    ctx.textAlign="center";
    ctx.font = font;
    ctx.fillStyle=color;
    ctx.fillText(text,x,y);
    ctx.restore();
}

/*-------------------------------------------------------------
股市里，
失败固然可怕，
但是朋友的成功更令人揪心......
这是“他人即地狱”的最佳诠释。
要想成功，得先去掉这个心魔。
--------------------------------------------------------------*/
//-->
</script>
