【Canvas技法】椭圆画法

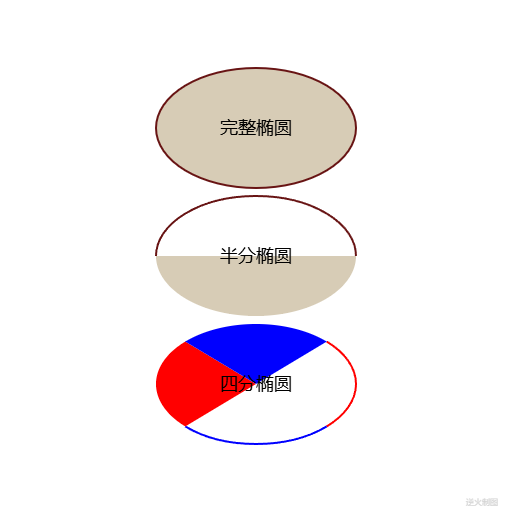

【成图】
【代码】
<!DOCTYPE html>
<html lang="utf-8">
<meta http-equiv="Content-Type" content="text/html; charset=utf-8"/>
<head>
     <title>椭圆的画法 Draft1</title>
     <style type="text/css">
     .centerlize{
        margin:0 auto;
        width:1200px;
     }
     </style>
     </head>

     <body onload="init();">
        <div class="centerlize">
            <canvas id="myCanvas" width="12px" height="12px" style="border:1px dotted black;">
                如果看到这段文字说您的浏览器尚不支持HTML5 Canvas，请更换浏览器再试.
            </canvas>
        </div>
     </body>
</html>
<script type="text/javascript">
<!--
/*****************************************************************
* 将全体代码(从<!DOCTYPE到script>)拷贝下来，粘贴到文本编辑器中，
* 另存为.html文件，再用chrome浏览器打开，就能看到实现效果。
******************************************************************/

// canvas的绘图环境
var ctx;

// 高宽
const WIDTH=512;
const HEIGHT=512;

// 舞台对象
var stage;

//-------------------------------
// 初始化
//-------------------------------
function init(){
    // 获得canvas对象
    var canvas=document.getElementById('myCanvas');
    canvas.width=WIDTH;
    canvas.height=HEIGHT;

    // 初始化canvas的绘图环境
    ctx=canvas.getContext('2d');
    ctx.translate(WIDTH/2,HEIGHT/2);// 原点平移

    // 准备
    stage=new Stage();
    stage.init();

    // 开幕
    animate();
}

// 播放动画
function animate(){
    stage.update();
    stage.paintBg(ctx);
    stage.paintFg(ctx);

    // 循环
    if(true){
        //sleep(100);
        window.requestAnimationFrame(animate);
    }
}

// 舞台类
function Stage(){
    // 初始化
    this.init=function(){

    }

    // 更新
    this.update=function(){
    }

    // 画背景
    this.paintBg=function(ctx){
        ctx.clearRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);// 清屏
    }

    // 画前景
    this.paintFg=function(ctx){
        // 底色
        ctx.save();
        ctx.fillStyle = "white";
        ctx.fillRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);
        ctx.restore();

        const R=256;//基准尺寸
        const STEP=R/2;
        ctx.lineWidth=2;

        // 左一
        var a=createPt(0,-STEP);
        ctx.fillStyle="RGB(215,204,182)";
        ctx.strokeStyle="RGB(104,20,20)";
        ctx.beginPath();
        ctx.ellipse(a.x, a.y, 100, 60, 0, 0,  2*Math.PI,false);
        ctx.closePath();
        ctx.fill();
        ctx.stroke();
        writeText(ctx,a.x,a.y+STEP*0.08,"完整椭圆","18px consolas","black");

        // 左二
        var a=createPt(0,0);

        ctx.fillStyle="RGB(215,204,182)";
        ctx.beginPath();
        ctx.ellipse(a.x, a.y, 100, 60, 0, 0,  Math.PI,false);
        ctx.closePath();
        ctx.fill();

        ctx.strokeStyle="RGB(104,20,20)";
        ctx.beginPath();
        ctx.ellipse(a.x, a.y, 100, 60, 0, Math.PI,  Math.PI*2,false);
        ctx.stroke();

        writeText(ctx,a.x,a.y+STEP*0.08,"半分椭圆","18px consolas","black");

        // 左三
        var a=createPt(0,STEP);

        ctx.strokeStyle="red";
        ctx.beginPath();
        ctx.ellipse(a.x, a.y, 100, 60, 0, -Math.PI/4,  Math.PI/4,false);
        ctx.stroke();

        ctx.strokeStyle="blue";
        ctx.beginPath();
        ctx.ellipse(a.x, a.y, 100, 60, 0, Math.PI/4,  Math.PI/4*3,false);
        ctx.stroke();

        ctx.fillStyle="red";
        ctx.beginPath();
        ctx.moveTo(a.x,a.y);
        ctx.ellipse(a.x, a.y, 100, 60, 0, Math.PI/4*3,  Math.PI/4*5,false);
        ctx.closePath();
        ctx.fill();

        ctx.fillStyle="blue";
        ctx.beginPath();
        ctx.moveTo(a.x,a.y);
        ctx.ellipse(a.x, a.y, 100, 60, 0, Math.PI/4*5,  -Math.PI/4,false);
        ctx.closePath();
        ctx.fill();

        writeText(ctx,a.x,a.y+STEP*0.08,"四分椭圆","18px consolas","black");


        writeText(ctx,WIDTH/2-30,HEIGHT/2-5,"逆火制图","8px consolas","lightgrey");// 版权
    }
}


/*----------------------------------------------------------
函数:用于绘制实心圆
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
r:圆半径
style:填充圆的方案
----------------------------------------------------------*/
function drawSolidCircle(ctx,x,y,r,style){
    ctx.fillStyle=style;
    ctx.beginPath();
    ctx.arc(x,y,r,0,Math.PI*2,false);
    ctx.closePath();
    ctx.fill();
}

/*----------------------------------------------------------
函数:创建一个二维坐标点
x:横坐标
y:纵坐标
Pt即Point
----------------------------------------------------------*/
function createPt(x,y){
    var retval={};
    retval.x=x;
    retval.y=y;
    return retval;
}

/*----------------------------------------------------------
函数:延时若干毫秒
milliseconds:毫秒数
----------------------------------------------------------*/
function sleep(milliSeconds) {
    const date = Date.now();
    let currDate = null;
    while (currDate - date < milliSeconds) {
        currDate = Date.now();
    }
}

/*----------------------------------------------------------
函数:书写文字
ctx:绘图上下文
x:横坐标
y:纵坐标
text:文字
font:字体
color:颜色
----------------------------------------------------------*/
function writeText(ctx,x,y,text,font,color){
    ctx.save();
    ctx.textBaseline="bottom";
    ctx.textAlign="center";
    ctx.font = font;
    ctx.fillStyle=color;
    ctx.fillText(text,x,y);
    ctx.restore();
}

/*-------------------------------------------------------------
归根到底，这个世界是专门为你而造的

你存在，世界就活着；
你幸福，世界就亮了；
你沮丧，世界就陷入灰暗；
你仁慈，世界就对一切宽容；
你恨，世界就恶毒；
你放弃，世界就毁灭了；
世界上最重要的人是你，
请不要放弃。
--------------------------------------------------------------*/
//-->
</script>
