【Canvas与玻璃光】白边红底钻石盘

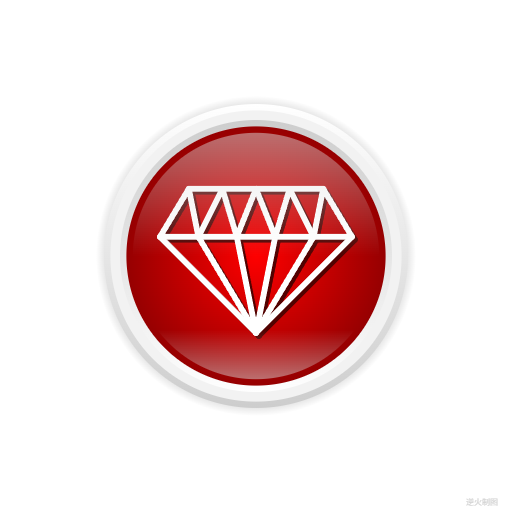

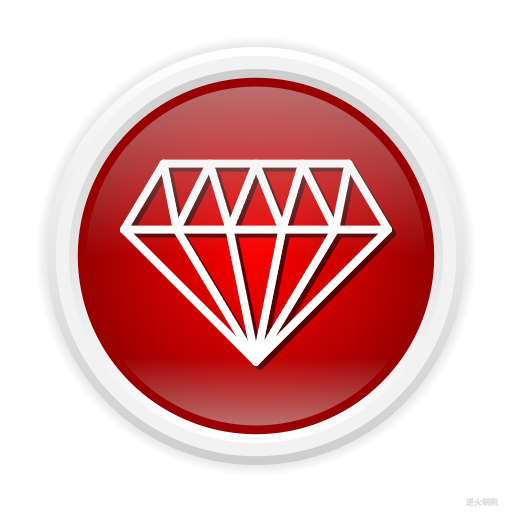

【成图】

1

2

3

4

5

【代码】

<!DOCTYPE html>
<html lang="utf-8">
<meta http-equiv="Content-Type" content="text/html; charset=utf-8"/>
<head>
     <title>白边红底钻石盘 Draft1</title>
     <style type="text/css">
     .centerlize{
        margin:0 auto;
        width:1200px;
     }
     </style>
     </head>

     <body onload="init();">
        <div class="centerlize">
            <canvas id="myCanvas" width="12px" height="12px" style="border:1px dotted black;">
                如果看到这段文字说您的浏览器尚不支持HTML5 Canvas，请更换浏览器再试.
            </canvas>
        </div>
     </body>
</html>
<script type="text/javascript">
<!--
/*****************************************************************
* 将全体代码(从<!DOCTYPE到script>)拷贝下来，粘贴到文本编辑器中，
* 另存为.html文件，再用chrome浏览器打开，就能看到实现效果。
******************************************************************/

// canvas的绘图环境
var ctx;

// 高宽
const WIDTH=512;
const HEIGHT=512;

// 舞台对象
var stage;

//-------------------------------
// 初始化
//-------------------------------
function init(){
    // 获得canvas对象
    var canvas=document.getElementById('myCanvas');
    canvas.width=WIDTH;
    canvas.height=HEIGHT;

    // 初始化canvas的绘图环境
    ctx=canvas.getContext('2d');
    ctx.translate(WIDTH/2,HEIGHT/2);// 原点平移

    // 准备
    stage=new Stage();
    stage.init();

    // 开幕
    animate();
}

// 播放动画
function animate(){
    stage.update();
    stage.paintBg(ctx);
    stage.paintFg(ctx);

    // 循环
    if(true){
        //sleep(100);
        window.requestAnimationFrame(animate);
    }
}

// 舞台类
function Stage(){
    // 初始化
    this.init=function(){

    }

    // 更新
    this.update=function(){

    }

    // 画背景
    this.paintBg=function(ctx){
        ctx.clearRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);// 清屏
    }

    // 画前景
    this.paintFg=function(ctx){
        // 底色
        ctx.save();
        ctx.fillStyle = "white";
        ctx.fillRect(-WIDTH/2,-HEIGHT/2,WIDTH,HEIGHT);
        ctx.restore();

        const R=220;//基准尺寸
        var ct=createPt(0,0);// ct=center

        // #1 外阴影
        ctx.save();
        var r=R*1.00;
        var gnt=ctx.createRadialGradient(0,0,0,0,0,r);
        gnt.addColorStop(0,"rgb(210,210,210)");
        gnt.addColorStop(0.9,"rgb(210,210,210)");
        gnt.addColorStop(1,"white");
        drawSolidCircle(ctx,ct.x,ct.y,r,gnt);
        ctx.restore();

        // #2 凸圈
        ctx.save();
        var r=R*0.95;
        var top=createPt2(ct.x,ct.y,r,-Math.PI/2);
        var bottom=createPt2(ct.x,ct.y,r,Math.PI/2);
        var gnt=ctx.createLinearGradient(top.x,top.y,bottom.x,bottom.y);
        gnt.addColorStop(0,"white");
        gnt.addColorStop(1,"rgb(205,205,205)");
        drawSolidCircle(ctx,ct.x,ct.y,r,gnt);
        ctx.restore();

        // #3 平圈
        ctx.save();
        var r=R*0.91;
        drawSolidCircle(ctx,ct.x,ct.y,r,"rgb(242,242,242)");
        ctx.restore();

        // #4 凹圈
        ctx.save();
        var r=R*0.85;
        var top=createPt2(ct.x,ct.y,r,-Math.PI/2);
        var bottom=createPt2(ct.x,ct.y,r,Math.PI/2);
        var gnt=ctx.createLinearGradient(top.x,top.y,bottom.x,bottom.y);
        gnt.addColorStop(0,"rgb(205,205,205)");
        gnt.addColorStop(1,"rgb(254,254,254)");
        drawSolidCircle(ctx,ct.x,ct.y,r,gnt);
        ctx.restore();

        // #5 红圈
        ctx.save();
        var r=R*0.81;
        var gnt=ctx.createRadialGradient(0,0,0,0,0,r);
        gnt.addColorStop(0,"rgb(254,0,0)");
        gnt.addColorStop(1,"rgb(150,0,1)");
        drawSolidCircle(ctx,ct.x,ct.y,r,gnt);
        ctx.restore();

        // #6 钻石
        ctx.save();
        var r=R*0.6;
        drawDiamond(ctx,ct.x+0.03*r,ct.y-r*0.2+0.03*r,r,R/220*8,"rgb(82,2,1)");
        drawDiamond(ctx,ct.x,ct.y-r*0.2,r,R/220*8,"white");
        ctx.restore();

        // #7 玻璃光
        ctx.save();
        var r=R*0.77;
        var top=createPt2(ct.x,ct.y,r,-Math.PI/2);
        var bottom=createPt2(ct.x,ct.y,r,Math.PI/2);
        var gnt=ctx.createLinearGradient(top.x,top.y,bottom.x,bottom.y);
        gnt.addColorStop(0,"rgba(220,220,220,0.5)");
        gnt.addColorStop(0.5,"rgba(220,220,220,0.0)");
        gnt.addColorStop(0.8,"rgba(220,220,220,0.0)");
        gnt.addColorStop(1,"rgba(220,220,220,0.5)");
        drawSolidCircle(ctx,ct.x,ct.y,r,gnt);
        ctx.restore();

        writeText(ctx,WIDTH/2-30,HEIGHT/2-5,"逆火制图","8px consolas","lightgrey");// 版权
    }
}

/*----------------------------------------------------------
函数:用于绘制钻石线稿
ctx:绘图上下文
x:中横线中点横坐标
y:中横线中点纵坐标
R:中横线中点到左右下三点的距离
lineWidth:线宽
strokeColor:勾线颜色
----------------------------------------------------------*/
function drawDiamond(ctx,x,y,R,lineWidth,strokeColor){
    var ct=createPt(x,y);
    var bottom=createPt2(ct.x,ct.y,R,Math.PI/2);
    var left=createPt2(ct.x,ct.y,R,Math.PI);
    var right=createPt2(ct.x,ct.y,R,0);
    var top=createPt2(ct.x,ct.y,R/2,-Math.PI/2);
    var leftTop=createPt2(top.x,top.y,R*0.7,Math.PI);
    var rightTop=createPt2(top.x,top.y,R*0.7,0);

    ctx.save();
    ctx.lineWidth=lineWidth;
    ctx.lineCap="round";// 圆头
    ctx.lineJoin="round";// 转折处为圆角
    ctx.strokeStyle=strokeColor;

    /*ctx.beginPath();// 外轮廓
    ctx.moveTo(bottom.x,bottom.y);
    ctx.lineTo(left.x,left.y);
    ctx.lineTo(leftTop.x,leftTop.y);
    ctx.lineTo(rightTop.x,rightTop.y);
    ctx.lineTo(right.x,right.y);
    ctx.closePath();
    ctx.stroke();*/

    ctx.beginPath();// 中横线
    ctx.moveTo(left.x,left.y);
    ctx.lineTo(right.x,right.y);
    ctx.stroke();

    ctx.beginPath();// 中横线
    ctx.moveTo(left.x,left.y);
    ctx.lineTo(bottom.x,bottom.y);
    ctx.stroke();

    ctx.beginPath();// 左斜线
    ctx.moveTo(leftTop.x,leftTop.y);
    ctx.lineTo(rightTop.x,rightTop.y);
    ctx.stroke();

    var arr=new Array();// 中横线上五点
    for(var i=0;i<=5;i++){
        var p=createPt(left.x+i*(right.x-left.x)/5,left.y);
        arr.push(p);
    }

    var arrTop=new Array();// 中横线上四点
    for(var i=0;i<=4;i++){
        var p=createPt(leftTop.x+i*(rightTop.x-leftTop.x)/4,leftTop.y);
        arrTop.push(p);
    }

    // 内部折线
    for(var i=0;i<arrTop.length;i++){
        var a=arr[i];
        var b=arrTop[i];
        var c=arr[i+1];

        ctx.beginPath();
        ctx.moveTo(a.x,a.y);
        ctx.lineTo(b.x,b.y);
        ctx.lineTo(c.x,c.y);
        ctx.lineTo(bottom.x,bottom.y);
        ctx.stroke();
    }

    ctx.restore();
}

/*----------------------------------------------------------
函数:用于绘制矩形
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
width:矩形宽
height:矩形高
----------------------------------------------------------*/
function drawRect(ctx,x,y,width,height){
    ctx.beginPath();
    ctx.moveTo(x-width/2,y-height/2);
    ctx.lineTo(x+width/2,y-height/2);
    ctx.lineTo(x+width/2,y+height/2);
    ctx.lineTo(x-width/2,y+height/2);
    ctx.closePath();
}

/*----------------------------------------------------------
函数:用于绘制实心圆
ctx:绘图上下文
x:矩形中心横坐标
y:矩形中心纵坐标
r:圆半径
style:填充圆的方案
----------------------------------------------------------*/
function drawSolidCircle(ctx,x,y,r,style){
    ctx.fillStyle=style;
    ctx.beginPath();
    ctx.arc(x,y,r,0,Math.PI*2,false);
    ctx.closePath();
    ctx.fill();
}

/*----------------------------------------------------------
函数:创建一个二维坐标点
baseX:基准点横坐标
baseY:基准点纵坐标
radius:当前点到基准点的距离
theta:当前点到基准点的角度
Pt即Point
----------------------------------------------------------*/
function createPt2(baseX,baseY,radius,theta){
    var retval={};
    retval.x=baseX+radius*Math.cos(theta);
    retval.y=baseY+radius*Math.sin(theta);
    return retval;
}

/*----------------------------------------------------------
函数:创建一个二维坐标点
x:横坐标
y:纵坐标
Pt即Point
----------------------------------------------------------*/
function createPt(x,y){
    var retval={};
    retval.x=x;
    retval.y=y;
    return retval;
}

/*----------------------------------------------------------
函数:延时若干毫秒
milliseconds:毫秒数
----------------------------------------------------------*/
function sleep(milliSeconds) {
    const date = Date.now();
    let currDate = null;
    while (currDate - date < milliSeconds) {
        currDate = Date.now();
    }
}

/*----------------------------------------------------------
函数:书写文字
ctx:绘图上下文
x:横坐标
y:纵坐标
text:文字
font:字体
color:颜色
----------------------------------------------------------*/
function writeText(ctx,x,y,text,font,color){
    ctx.save();
    ctx.textBaseline="bottom";
    ctx.textAlign="center";
    ctx.font = font;
    ctx.fillStyle=color;
    ctx.fillText(text,x,y);
    ctx.restore();
}

/*-------------------------------------------------------------
几个旺自己的方法
1.过去的事情不要纠缠，不管对错都要放过自己
2.不雅接近免费的东西
3.让自己快乐起来，人只有快乐，运气才会来到
4.自己掌握不了的事情，let it be
5.做一个情绪稳定的人
--------------------------------------------------------------*/
//-->
</script>

END
